交流群一个读者，问到两个NPN三极管组成的恒流电路，今天简单总结一下，并且仿真看一下带载能力如何。
2个NPN组成恒流

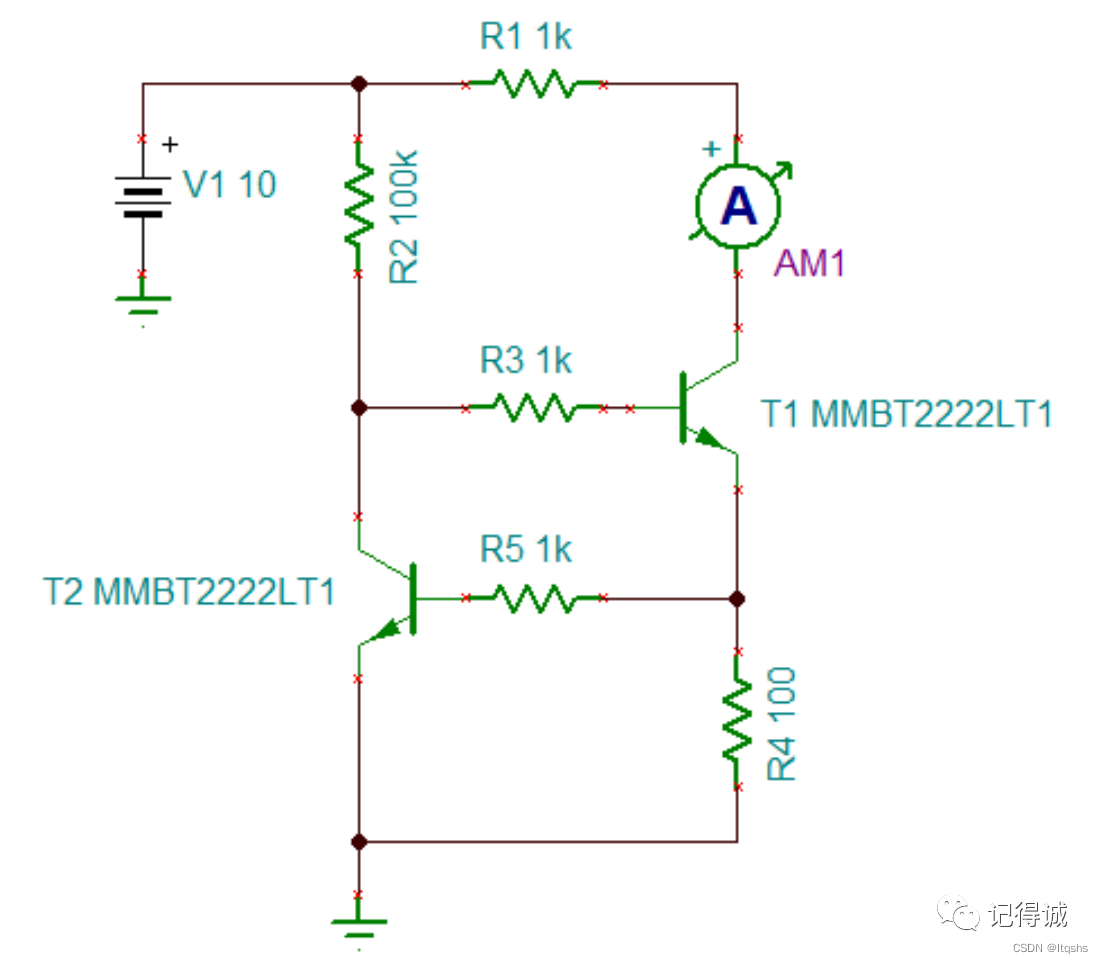

T1和T2为两个NPN三极管。R1=1K，用来模拟负载，AM1为电流表，R4=100R，为恒流设置电阻。
首先要判断两个三极管工作在何种状态？
假设T1工作在放大区，那么就满足等式Ic=βIb，Ie=Ic+Ib，一般β是几十到几百，忽略Ib，Ie约等于Ic。
根据T2三极管Vbe钳位，知道了T1发射极电压，得出Ie的电流，Ic等于Ie，Ic有了，集电极电压有了，可以算出Vce是合理的，即假设成立，T1工作在发放大区。
同样的道理，T2也是工作在放大区。
T1和T2相互制约，不存在一方工作在饱和区的情况。
我们直接先看仿真结果，然后看工作原理。

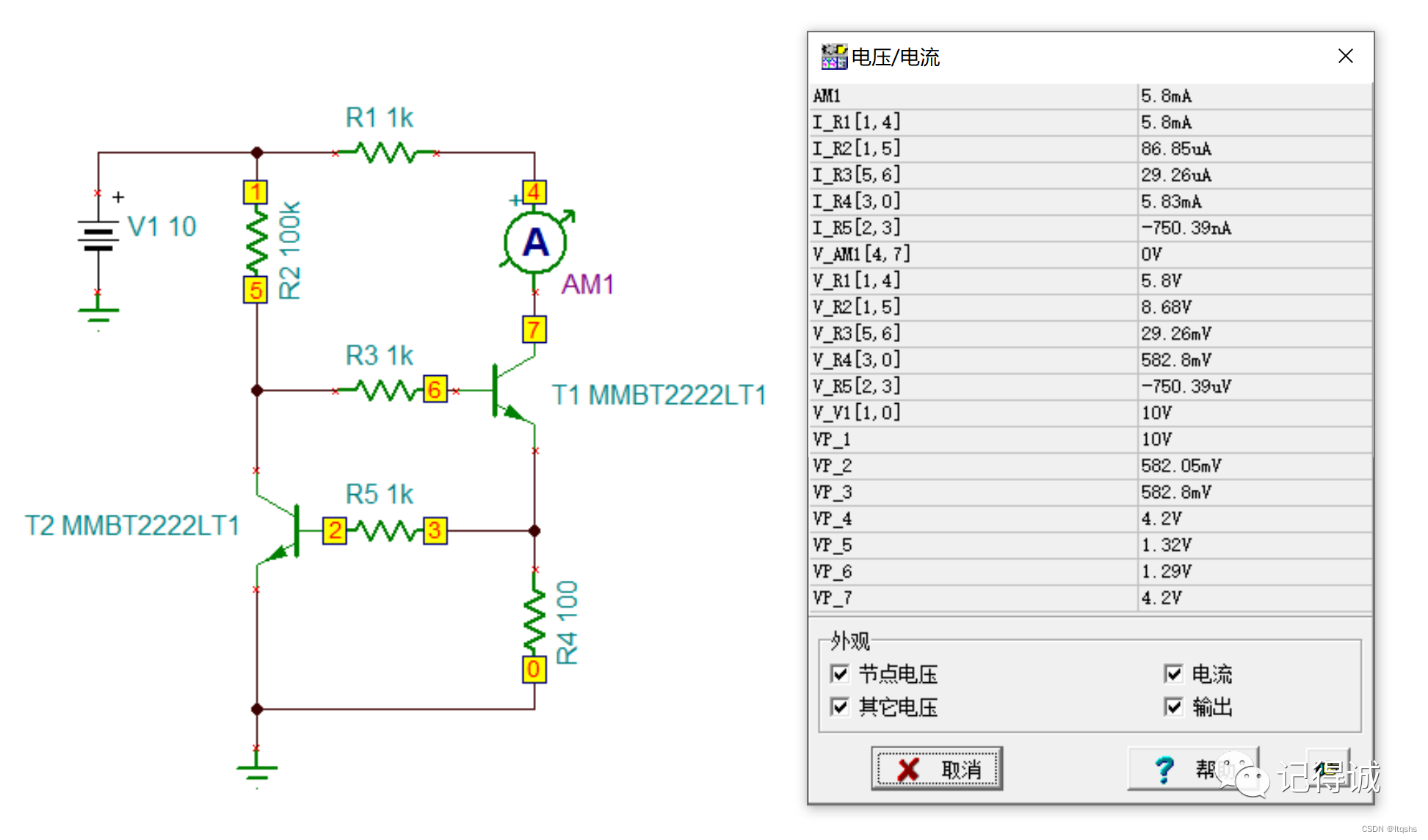

3点的电压为T2 BE PN结钳位电压，0.58V，我们所需要的恒流I=Vbe/R4，为5.8mA。
工作原理：

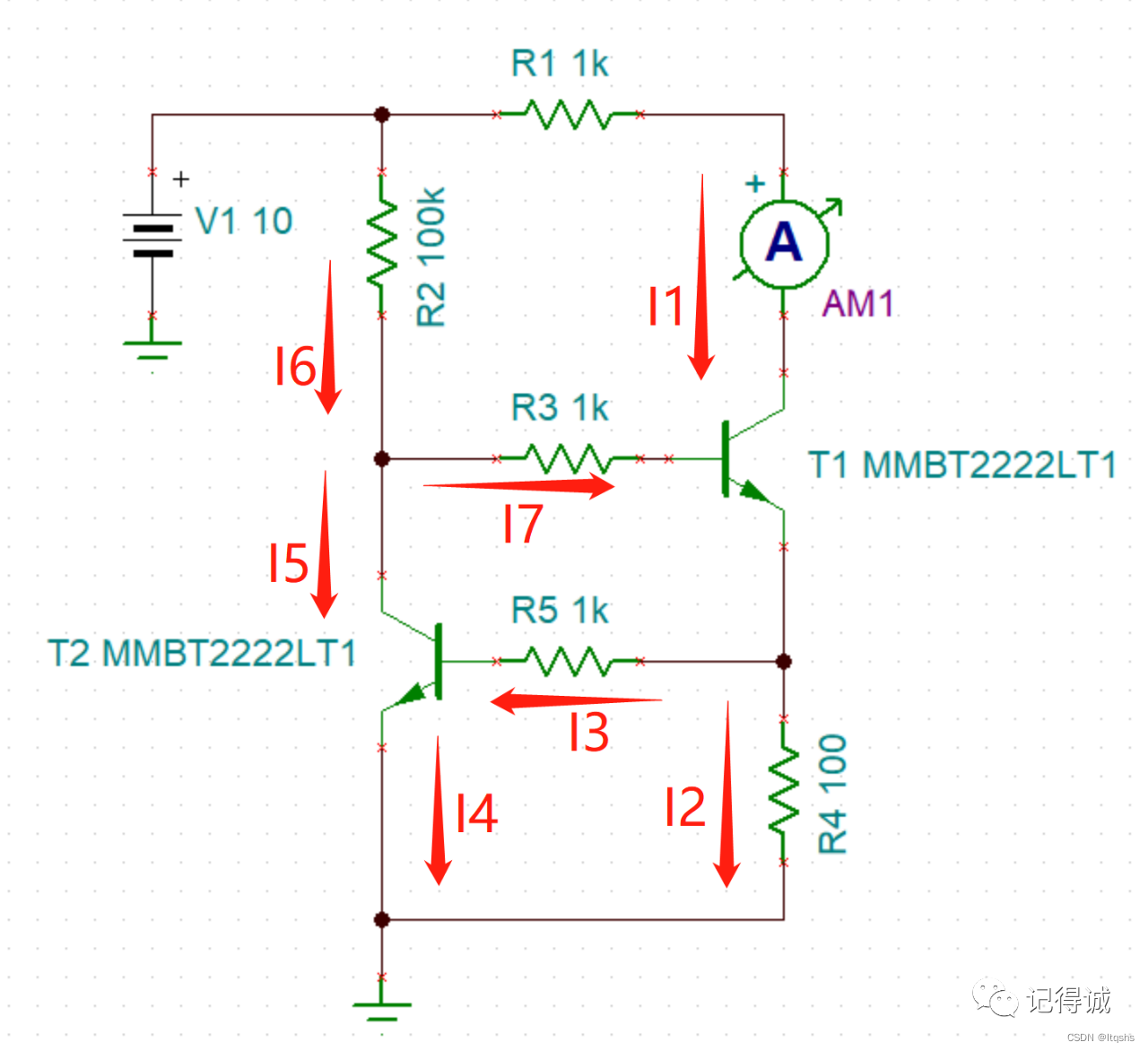

负载加重时，即R1减小，I1增大，I2增大，R4上的压降增大，I3增大，T2的CE等效电阻减小，I4和I5增大，I6近似不变，I7减小，导致I1减小，这其实是一个负反馈，起到恒流的作用。
R1增大，负载减轻，是同样的分析方法，这里不再赘述。
带载能力

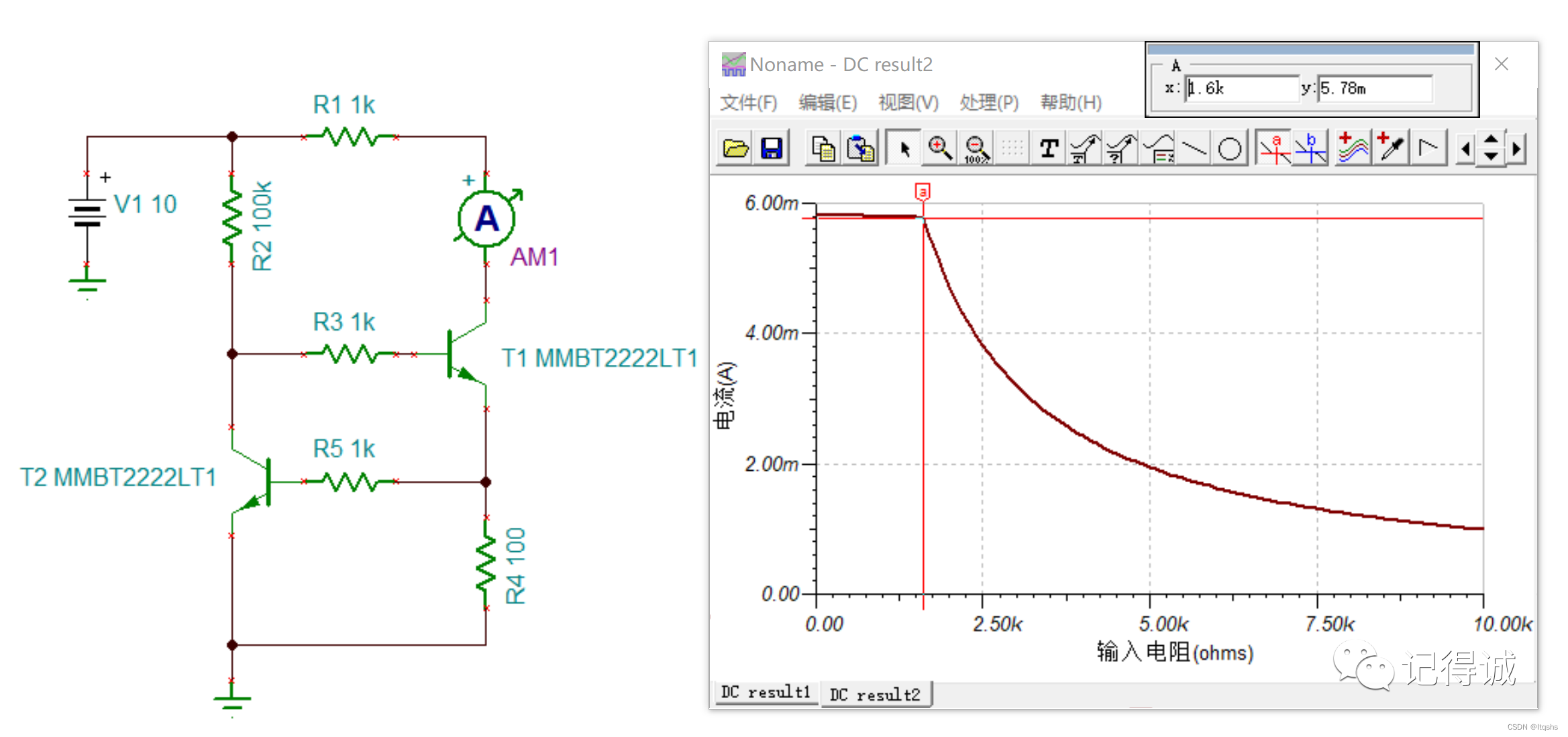

R4=100Ω，恒流输出5.8mA，仿真得出带载能力在1.6K左右。

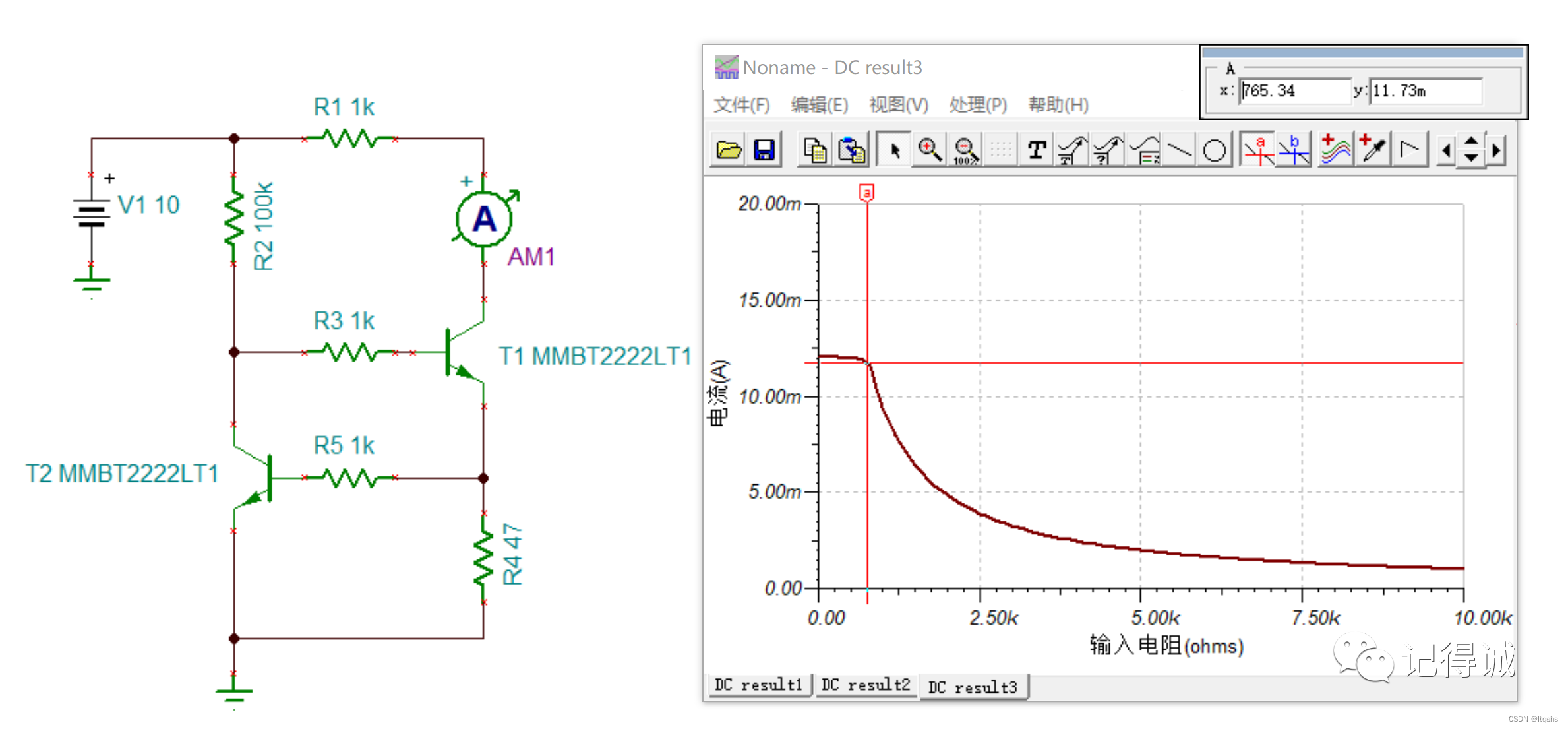

将R4减小到47Ω，恒流输出12mA，仿真得出带载能力在765Ω。
可以得出一个结论：恒流越小，带载能力越强，恒流越大，带载能力越弱。
从仿真和分析看，这个恒流源精度其实不是很高，有很大的局限性。
