开关电源调试记录-基于DK112(DK1203也一样)作为开关主控芯片的开关电源

已于 2024-06-27 16:32:47 修改
阅读量2.5k 收藏 7
点赞数 2
分类专栏： 开关电源 文章标签： 开关电源
于 2024-06-27 16:23:45 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_21794157/article/details/140016211
版权

调试了一款DK112（datasheet）开关电源控制芯片。

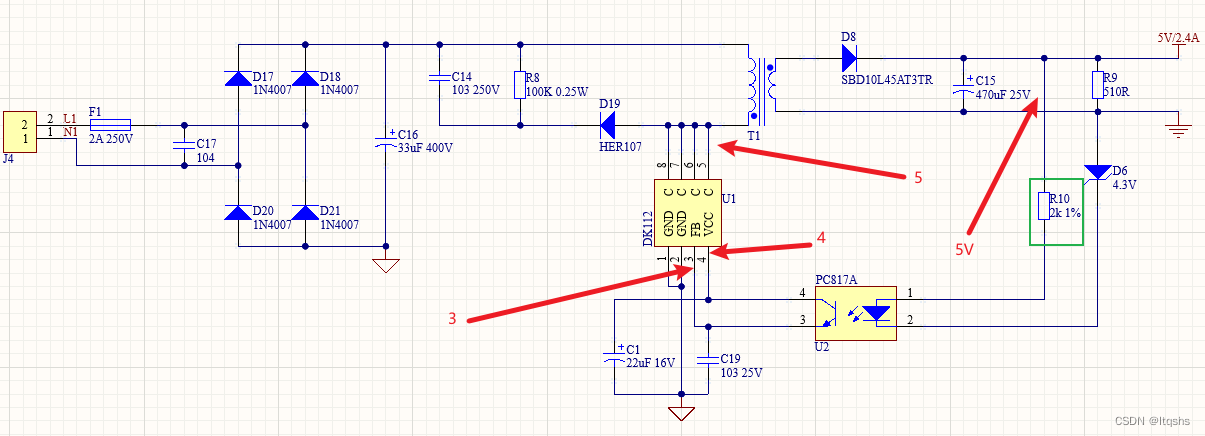

1、原理图如下：

请添加图片描述

2、测试波形

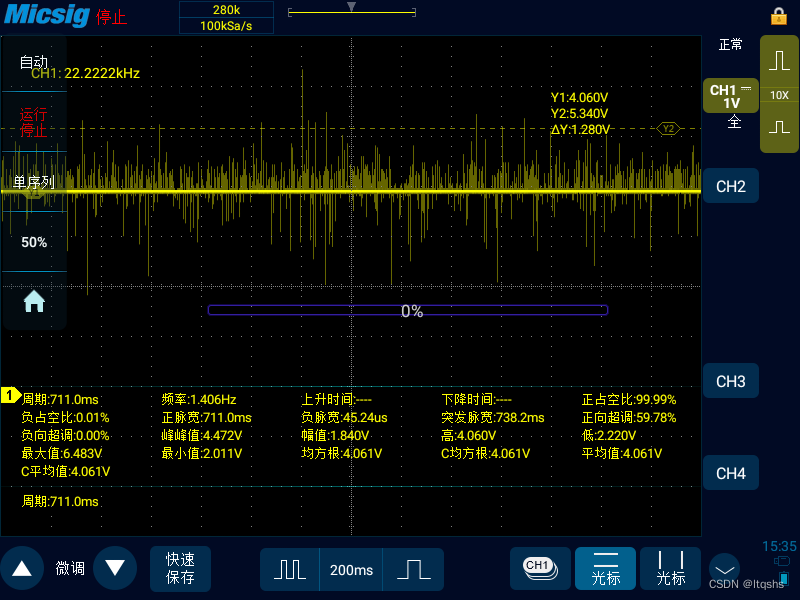

a.输出波形，图中标识“5V”的位置
请添加图片描述

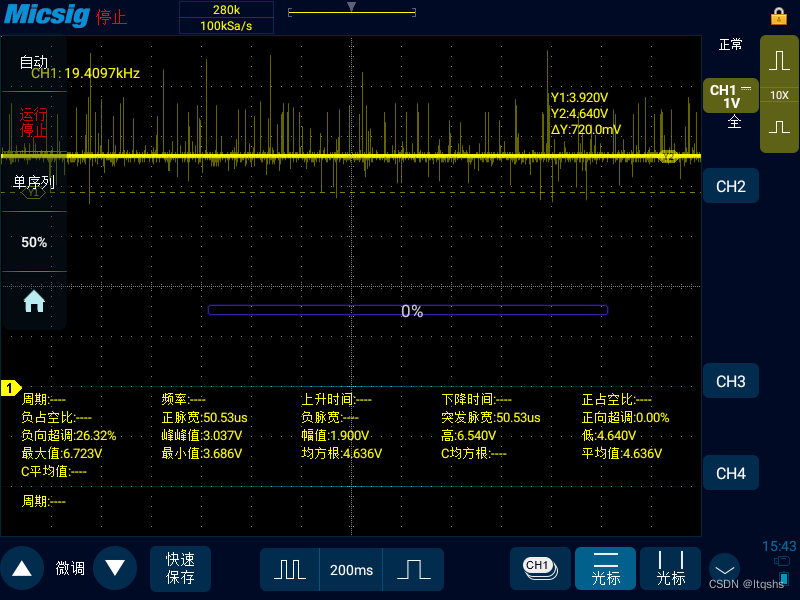

b.芯片VCC引脚，图中标识“4”的位置
请添加图片描述

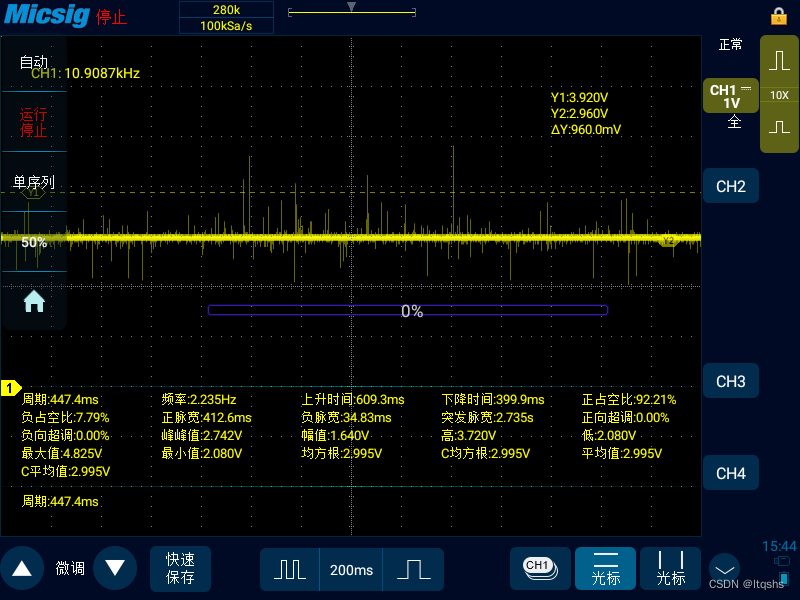

c.芯片FB引脚，图中标识“3”的位置

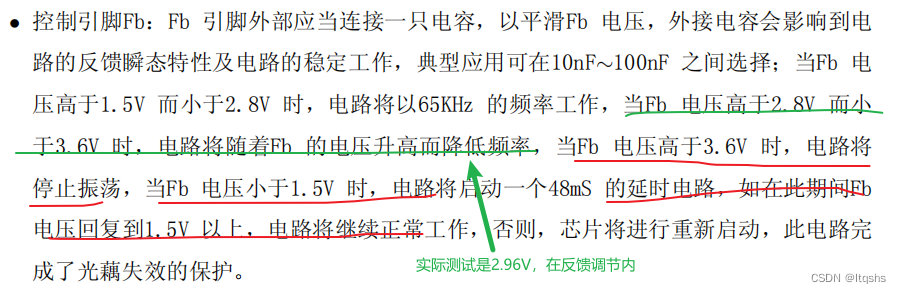

对于FB引脚，datasheet的解释如下：
请添加图片描述

请添加图片描述

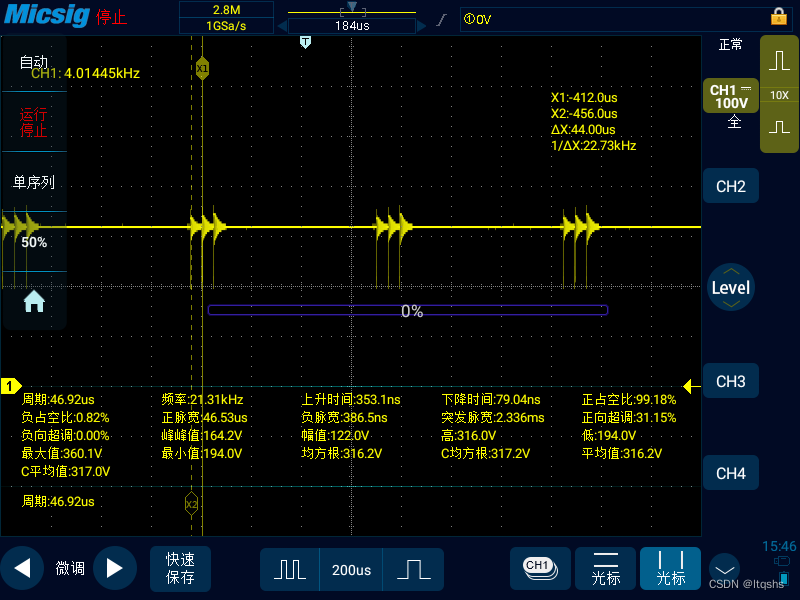

d、芯片OC引脚，图中标识“5”的位置。

请添加图片描述

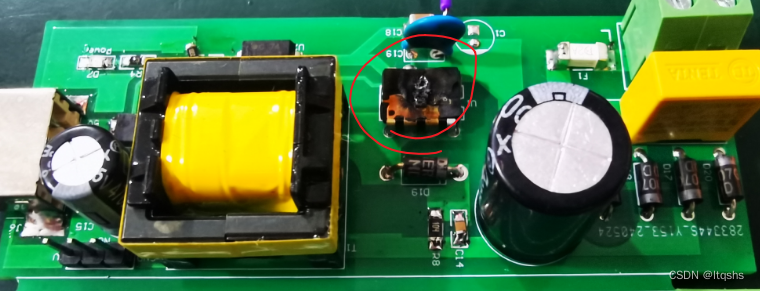

3、调试过程很危险

请添加图片描述

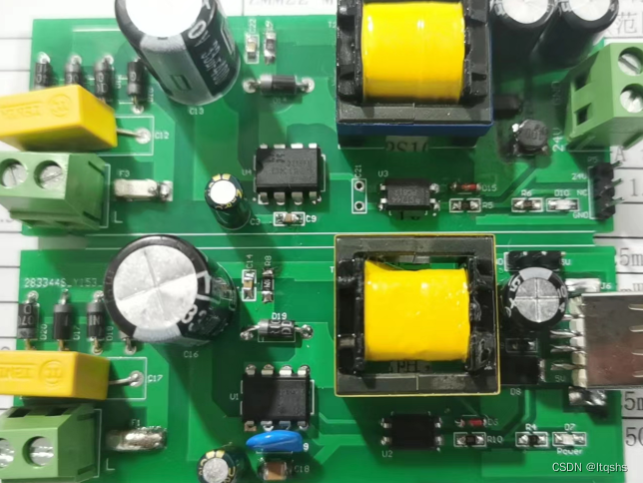

4、实物图片

请添加图片描述
