USB3.0 插座插头形状及图示

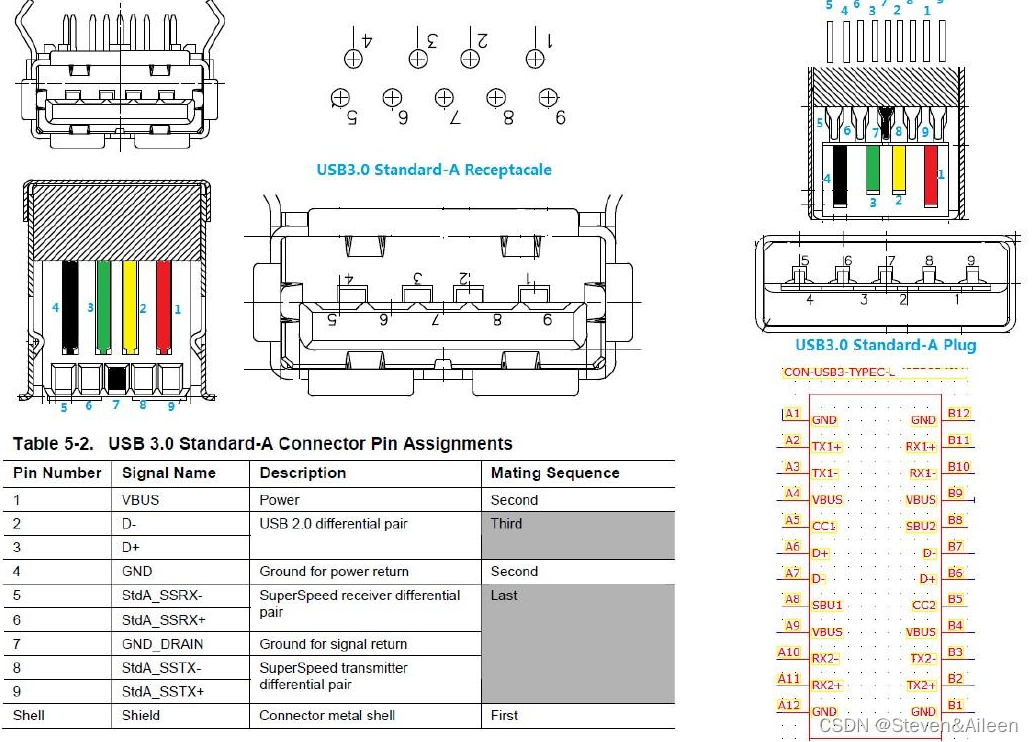

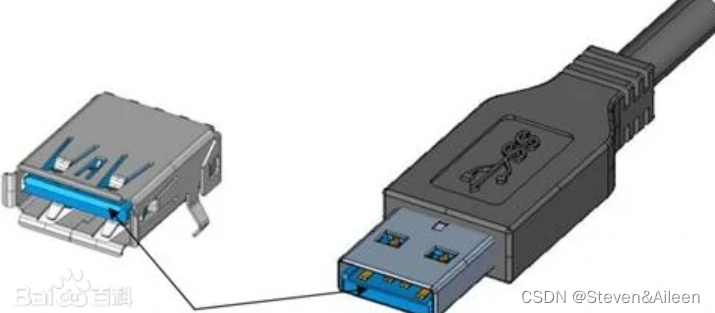

USB 3.0 Standard-A 插头和插座

SuperSpeed 标准中将 USB 3.0 Standard-A 连接器定义为主连接器。该连接器是基于 USB 2.0 Standard-A 连接器的设计，另外还添加了超高速信号。USB 3.0 Standard-A 插座可与 USB 3.0 Standard-A 插头或 USB 2.0 Standard-A 插头连接。USB 3.0 Standard-A 连接器使用唯一的颜色，易于识别。

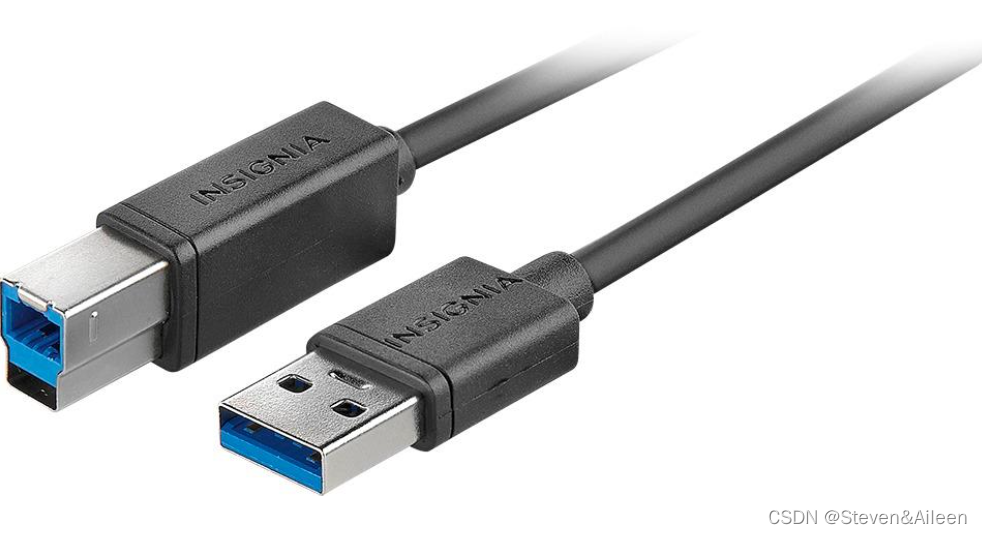

 实物照片

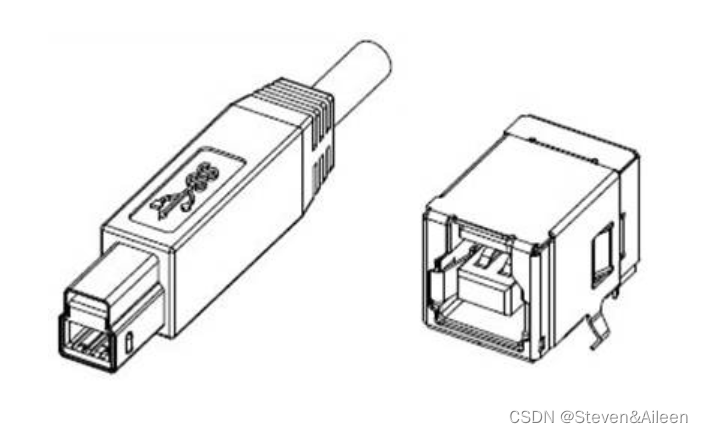

 USB 3.0 Standard-B 插头和插座

USB 3.0 Standard-B 连接器用于比较大的固定设备，如外部硬盘驱动器和打印机。USB 3.0 Standard-B 插座可与 USB 3.0 Standard-B 插头或 USB 2.0 Standard-B 插头连接。不能将 USB 3.0 Standard-B 插头插入 USB 2.0 Standard-B 插座。



USB 3.0 Powered-B

USB 3.0 Powered-B 插头与插座 通过 USB 3.0 Powered-B 连接器，USB 3.0 设备可向 USB 适配器供电，而不需使用外部电源。该连接器的尺寸与 USB 3.0 Standard-B 连接器相同，但添 加了两个引脚：一个用于电源供电（DPWR），另一个用于接地（DGND）。

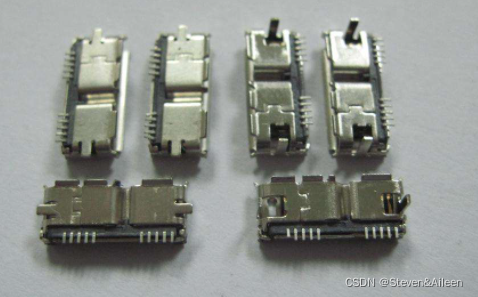

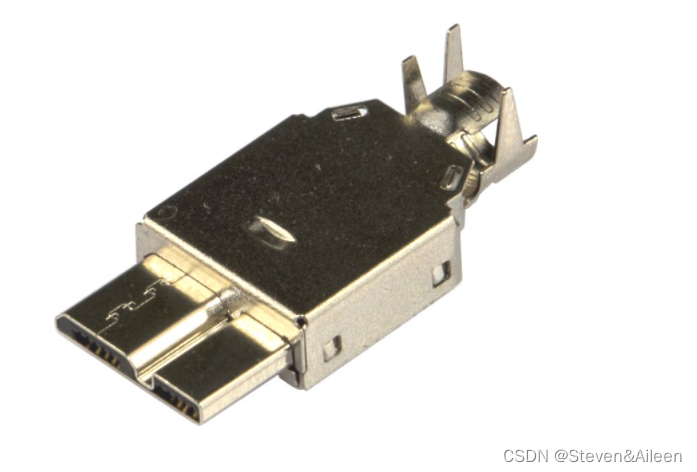

USB 3.0 Micro-B 插头与插座

USB 3.0 Micro-B 连接器用于体积较小的手提设备。

USB 3.0 Micro-AB 和 USB 3.0 Micro-A 连接器 USB 3.0 Micro-AB 插座类似于 USB 3.0 Micro-B 插座，只有外形设计是不同的。它可与 USB 3.0 Micro-A 插头、USB 3.0 Micro-B 插头、USB 2.0 Micro-A 插头以及 USB 2.0 Micro-B 插头连接。USB 3.0 Micro-AB 插座只能使用于 OTG 产品。该产品可作为主机或设备使用。USB 3.0 Micro-AB 插座 不可用于其他用途。 USB 3.0 Micro-A 插头类似于 USB 3.0 Micro-B 插头，只有外形和 ID 引脚是不同的。USB 3.0 MicroA 插头、USB 3.0 Micro-AB 插座、USB 3.0 Micro-B 插座和插头都属于 USB 3.0 Micro 连接器系列。 这些接口只是外形不同。与 USB 2.0 Micro-A 插头相同，USB 3.0 Micro-A 插头只用于 OTG 应用。
