调研数据集：ICDAR2015,ICDAR2017,ICDAR2019,CTW1500

ICDAR2015：

challenge：文字检测不仅要在自然场景下完成，而且字体变化如模糊、倾斜、背景干扰等。

1. 文本定位 Text Localization

（1）任务：用四边形对文本区域（单词或文本行）进行画框，并标识出画框区域内对应的文本内。

（2）数据集简介：

训练集：1000张图像+文本文件

测试集：500张图像+文本文件

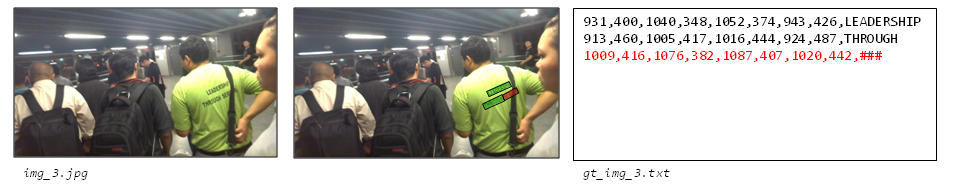

图像标签：

注：LEADERSHIP，THROUGH这几处文本，其中###表示该文本区域不是我们关注的区域，一字或两个字符的单词以及被认为不可读的单词。我们以LEADERSHIP文本标注为例，前面8个数字为图片中文本的矩形框4个点的坐标（顺时针方向）

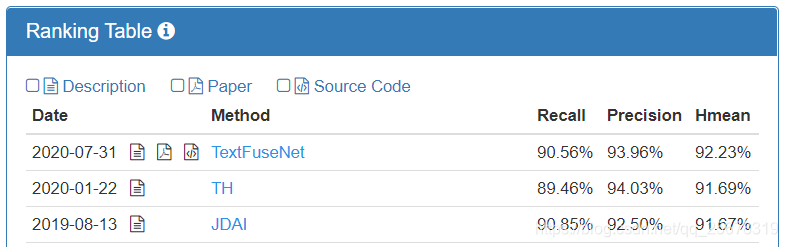

（3）比赛排名（前三）：

注：TextFuseNet 武汉大学和悉尼大学，TH 清华大学和现代汽车集团AIRS公司， JDAI 京东智联云和中山大学

2. 单词识别 Word Recognition

（1）数据集简介：

训练集 4468图像+文本

测试集：2077图像+文本

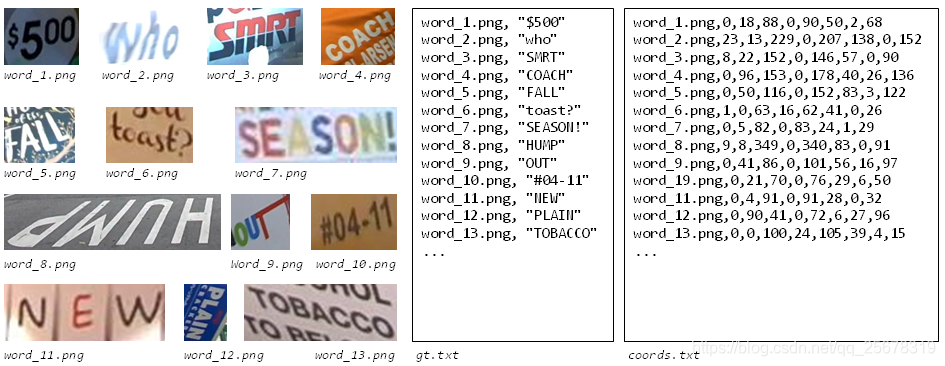

图像标签：

注：对于每个单词，将提供紧密包含该单词的区域，作为边界框的四个角以顺时针的方式给出。

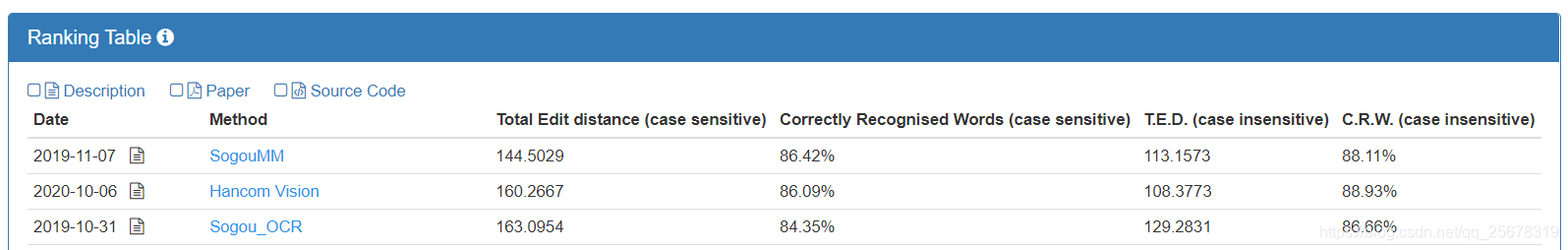

（2）比赛排名（前三）：

注：SogouMM 搜狗，Hancom Vision 团队, Sogou_OCR 搜狗

3. 端到端识别 End-to-End

（1）数据简介：

训练集：1000张图像

测试集：500张图像

图像和图像对应的基本标注文件和文本定位数据集一样，比 文本定位 数据集 多了两个txt文件。

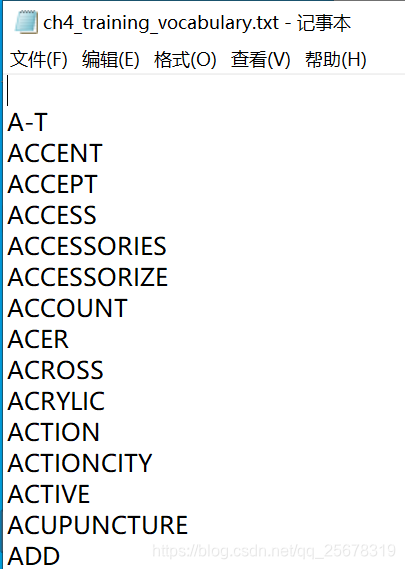

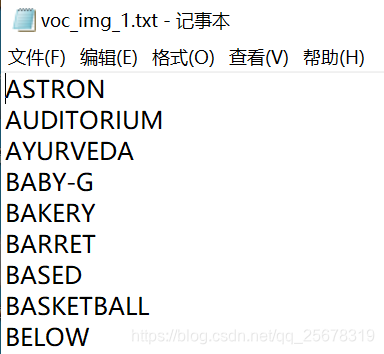

文件1：训练集中出现的所有单词（3个字符或更长的单词，只包含字母）

文件2：每张图像100个单词，包括图像中出现的单词和干扰物

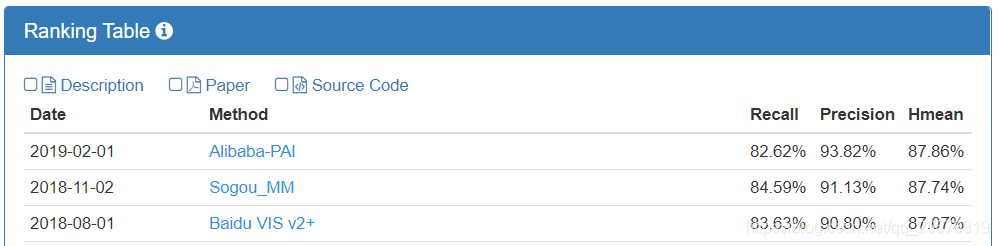

（2）比赛排名（前三）：

注：Alibaba-PAI 阿里巴巴-PAI OCR团队，Sougo_MM 搜狗, Baidu VIS v2+ 百度

（3）参考文章：

https://rrc.cvc.uab.es/?ch=4&com=tasks

https://zhuanlan.zhihu.com/p/60459597

https://blog.csdn.net/weixin_45779880/article/details/105642393

ICDAR2017：

challenge：增加了多国语言的文字检测

1. ICDAR2017-MLT（Competition on Multi-lingual scene text detection）自然场景多语言文本检测

（1）任务：文本定位 Text Localization，Script identification 脚本识别，Joint text detection and script identification 联合文本检测和脚本识别

（2）数据集介绍：

该数据集由9000张（训练7200，测试1800）多种混合语言标注的自然场景图片构成（中文，日文，韩文，英文，法文，阿拉伯文，意大利文，德文和印度文 9种语言），标注形式为四点标注，坐标格式顺时针坐标。

标注格式：x1，y1，x2，y2，x3，y3，x4，y4，脚本，转录

注：如果将抄写提供为“ ###”，则将文本块（单词）视为“无关紧要”。一些“无关”单词具有与一种语言相对应的脚本类，而其他一些则具有“无”脚本类。后一种情况是由于分辨率低或其他分类而无法识别单词脚本的情况。

（3）比赛排名（前三）：

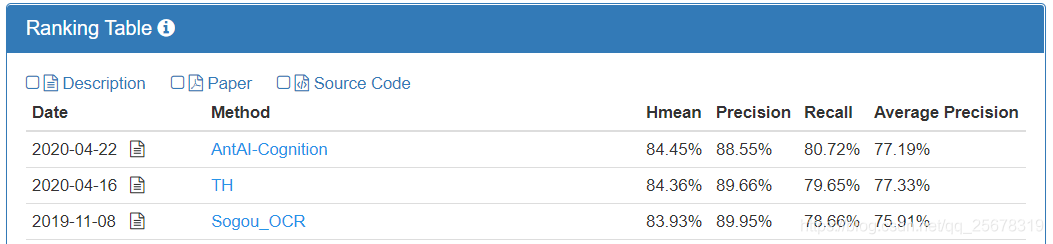

1）文本定位 Text Localization

注：AntAI Cognition Ant Financial AI部门和北大，TH 清华大学和现代汽车集团AIRS公司，Sougou_OCR 搜狗

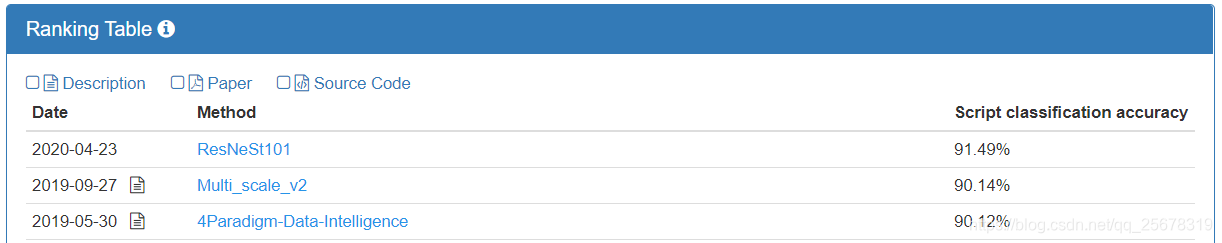

2）Script identification 脚本识别

注： 4Paradigm-Data-Intelligence 第四范式

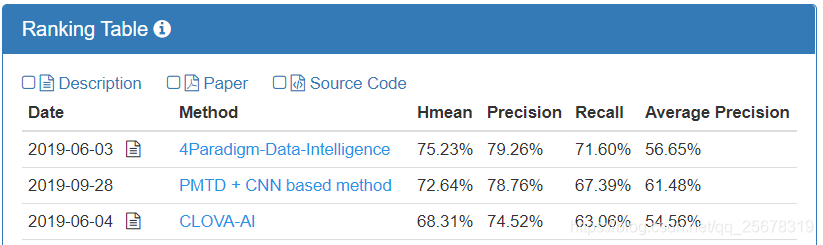

3）Joint text detection and script identification 联合文本检测和脚本识别

注： 4Paradigm-Data-Intelligence 第四范式，PMTD + CNN based method属于NCIA，首尔国立大学

（4）参考文章：

https://rrc.cvc.uab.es/?ch=8&com=tasks

2. ICDAR2017-RCTW (Reading Chinest Text in the Wild)

（1）数据集介绍：

主要是中文，共12263张图像，其中8034作为训练集，4229作为测试集（只有图片无GT），标注形式为四点标注。

数据集绝大多数是相机拍的自然场景，一些是屏幕截图。包含了大多数场景，如室外街道、室内场景、手机截图等等。

图像细节：

分辨率

1）图像分辨率大小不等，小则300+，大则3000+

2）图像清晰程度不一，绝大多数背景和文字很清晰，极少数模糊

场景

1）街道场景：主要是建筑、标志牌、条幅等带有文字的图像，这类场景占据大多数

2）截图：主要是网络上带有文字的图像截图、手机上带有文字的图像截图、带文字的表情包图像

3）室内：主要是商场、墙壁等带有文字的图像

4）证件类：主要是车牌照、驾驶证、身份证等带有文字的图像

文本

1）方向(multi-oriented)：图像中的文本方向水平、垂直、倾斜均有，绝大多数是水平方向，弯曲方向极少数

2）大小(multi-scale)：由于图像拍照远近，图像有近距离或远距离的，因此文本大小不等，有较多的长文本

3）质量：少数文本存在模糊、光照不均匀、低分辨率等情况

4）字体：绝大多数字体为楷书，极少数艺术字，几乎没有手写字体

5）遮挡：绝大多数文本没有遮挡，极少数有遮挡

标注

数据集的标注保存在<image_nam>.txt文件中，其中格式如下：

x1,y1,x2,y2,x3,y3,x4,y4,<识别难易程度>,<"文本">

在这里插入图片描述

注：x1,y1,x2,y2,x3,y3,x4,y4分别为左上、右上、右下、左下四个坐标，值为像素值。

<识别难易程度>以0或1表示，0表示容易识别，即图像中文本清晰可见；1表示很难识别，即图像中文本较小或模糊不清楚。评测模型的实验结果可以用到，困难的都能检测和识别出来的话，会证明模型很好。

<"文本">中如果有不清楚的字符，以#表示。如果文本完全不清楚，很难识别（对应<识别难易程度>=1），则以"###"表示。

（4）参考文章：

https://blog.csdn.net/wl1710582732/article/details/89761818

http://rctw.vlrlab.net/dataset/ （官网已关闭）

ICDAR2019：

1. ICDAR2019-MLT

（1）任务：文本定位，脚本识别，联合文本检测和脚本识别，端到端文本检测与识别

（2）数据集介绍：

该数据集由20000张（训练10000，测试10000）多种混合语言标注的自然场景图片构成，标注形式为四点标注，坐标格式顺时针。

标注格式：x1,y1,x2,y2,x3,y3,x4,y4,语言类别,text

10,000个图像在训练集中排序，使得每个连续的1000个图像包含一种主要语言的文本（当然它可以包含来自1种或2种其他语言的附加文本，全部来自10种语言的集合）

00001 - 01000 ：Arabic
02001 - 03000：French
03001 - 04000：Chinese
04001 - 05000：German
05001 - 06000：Korean
06001 - 07000：Japanese
07001 - 08000：Italian
08001 - 09000：Bangla
09001 - 10000：Hindi

在这里插入图片描述

（3）比赛排名（前三）：

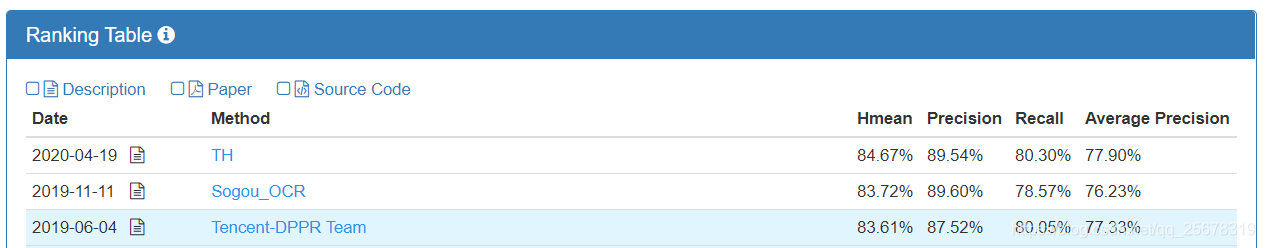

1）文本定位 Text Localization

注：TH 清华大学和现代汽车集团AIRS公司

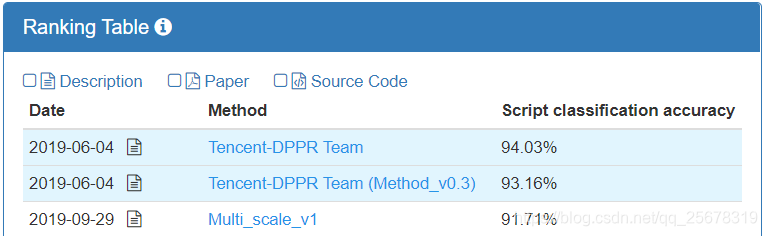

2）Script identification 脚本识别

3）Joint text detection and script identification 联合文本检测和脚本识别

4）End-to-End text detection and recognition 端到端文本检测与识别

（4）参考文章：

https://rrc.cvc.uab.es/?ch=15&com=evaluation&task=1

https://blog.csdn.net/qq_41895190/article/details/91951306?ops_request_misc=%25257B%252522request%25255Fid%252522%25253A%252522160822112016780279199688%252522%25252C%252522scm%252522%25253A%25252220140713.130102334.pc%25255Fall.%252522%25257D&request_id=160822112016780279199688&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~first_rank_v2~rank_v29-8-91951306.nonecase&utm_term=ICDAR2017%20MLT

2. ICDAR2019-LSVT （Large-scale Street View Text with Partial Labeling，弱标注大规模街景文字）

（1）任务：文本检测，端到端文字检测加识别（scene text spotting）

（2）数据集介绍：

该数据集由45w中文街景图像，包含5w（2w测试+3w训练）全标注数据（文本坐标+文本内容）构成，40w弱标注训练数据（仅文本内容），标注形式为可以是4、8、12个多边形顶点标注。

所有图像都是从街道上捕获的，街道上有各种各样复杂的现实世界场景，例如店面和地标。

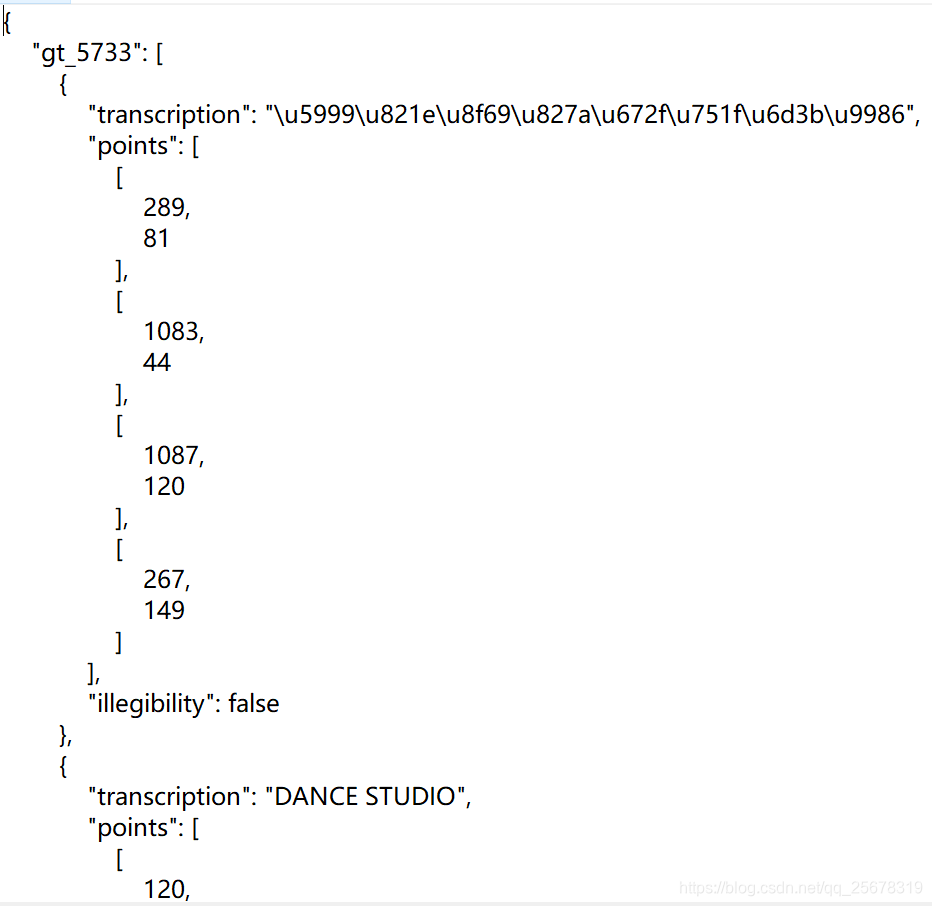

标注格式：json格式标签

具有完整注释：

这些图像中显示了真相位置和相应的文本。黄色标记的字符包括中文，数字和拉丁字符。

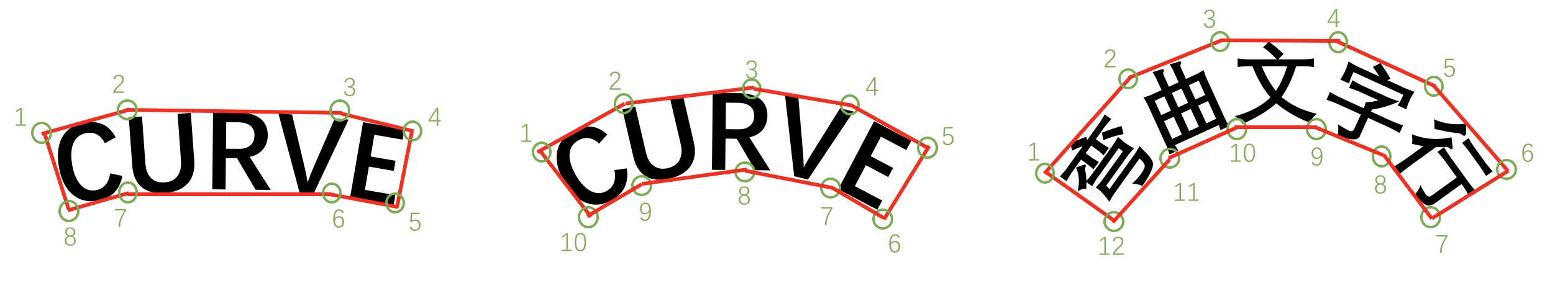

带标签的文本区域展示了数据集中文本的多样性，包括水平文本，垂直文本，弯曲文本和具有透视失真的文本。水平和垂直文本用四边形注释，而弯曲文本实例用多边形边界区域注释。

弱标注数据：

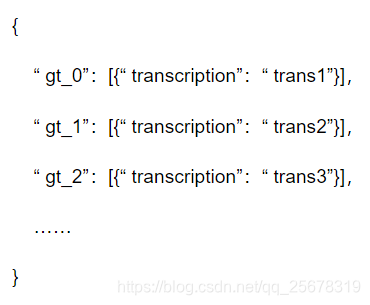

弱注释的图像：

只有感兴趣的文本的转录。

注：其中，test数据集的label目前没有开源，如要评估结果，可以去官网提交：

（3）两个任务的比赛排名（前三）：

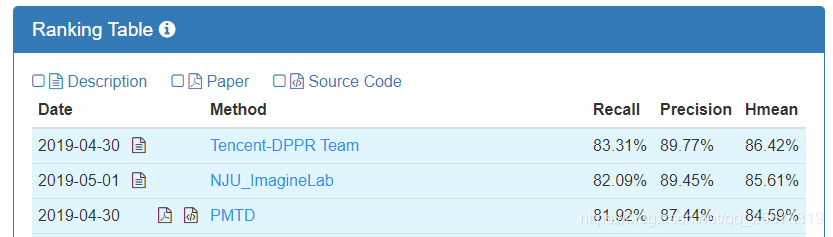

1）文本检测

注：Tencent 腾讯，NJU 南京大学

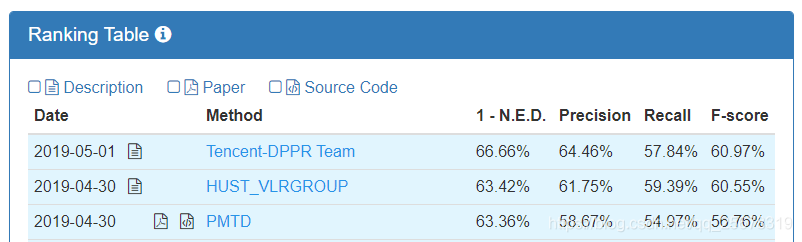

2）端到端文字检测加识别

注：Tencent 腾讯，HUST 华中科技大学，PMTD（不清楚）

（4）参考文章

https://rrc.cvc.uab.es/?ch=16

https://blog.csdn.net/qq_41895190/article/details/103253897

3. ICDAR2019-ReCTS（Robust Reading Challenge on Reading Chinese Text on Signboard 在招牌上阅读中文文本）

（1）任务：字符识别，文本行识别，文本检测，端到端文字检测加识别（scene text spotting）

（2）数据集介绍：

train:20000 test:5000 （混合语言）

标注格式：json格式标签

一个单词或文本行中的字符可以采用不同的字体，不同的方向或以不规则的布局分布（请参见图1a，1b，1c）。

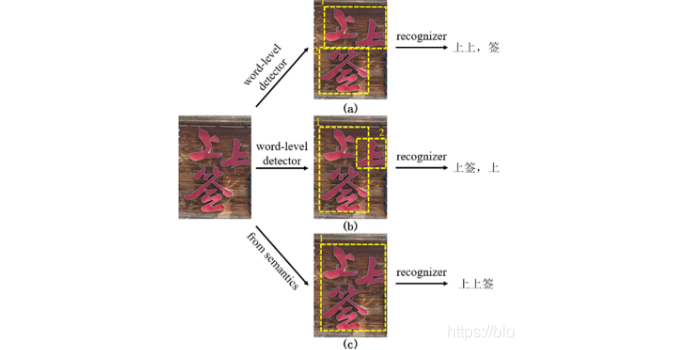

以前的基于单词的阅读系统很难处理不规则的布局，例如三角形，如图2所示。在这种情况下，应考虑字符及其关系以语义方式阅读它们。

不仅注释文本行，而且注释字符，包括位置和字符代码，这可以激发和推动利用字符排列的新算法。

（3）四个任务的比赛排名（前三）：

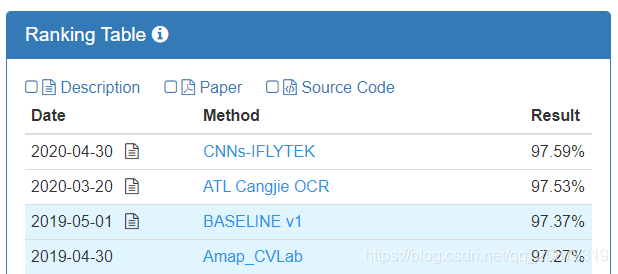

1）字符识别

注：IFLYTEK 科大讯飞，阿里安全图灵实验室的ATL Cangjie OCR算法

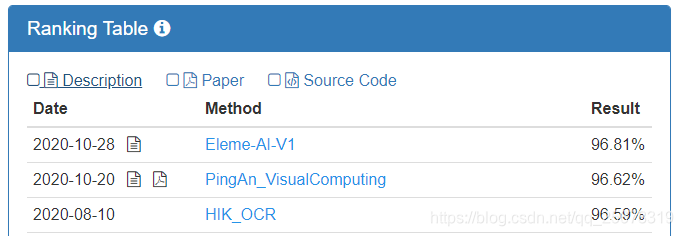

2）文本行识别

注：Eleme 饿了么，PingAn 中国平安保险股份公司，HIK 海康威视

3）文本检测

注：Tencent 腾讯

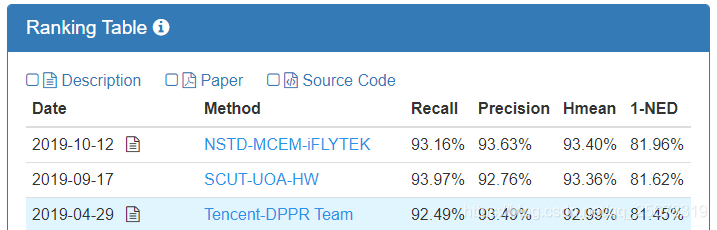

4）端到端文字检测加识别

注：NSTD-MCEM-iFLYTEK（不清楚），SCUT 华南理工大学，Tencent 腾讯

（4）参考文章：

https://rrc.cvc.uab.es/?ch=12&com=introduction（官网）

https://blog.csdn.net/qq_36024293/article/details/97279784?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522160794402519215668855918%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fall.%2522%257D&request_id=160794402519215668855918&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~first_rank_v2~rank_v29-10-97279784.first_rank_v2_pc_rank_v29&utm_term=ICDAR%202019&spm=1018.2118.3001.4449

4. ICDAR2019-ArT （Arbitrary-Shaped Text，任意形状场景文字）

（1）任务：1、场景文字检测（输出坐标和置信度）2、场景文字识别（识别裁剪图像补丁中的每个字符，输出一串预测字符） 3、端到端文字检测加识别（scene text spotting）

（2）数据集介绍：

语言: 混合 train:5603 test:4563

标注格式：json格式标签

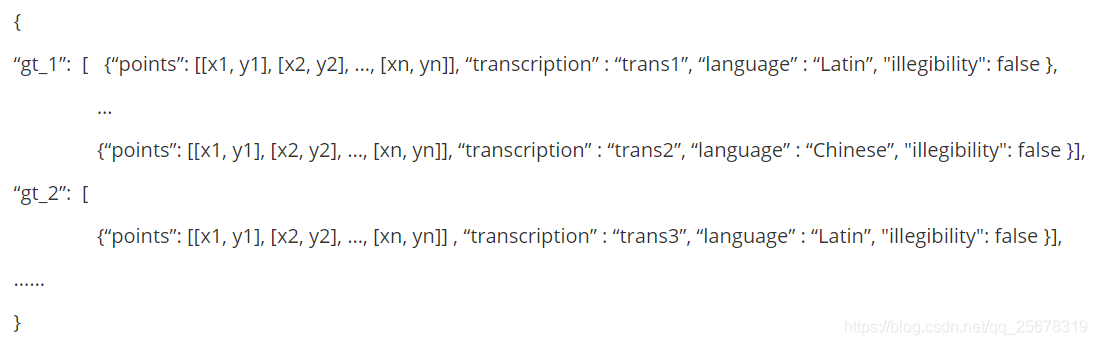

标注：

其中“点”中的x1，y1，x2，y2，...，xn，yn是多边形边界框的坐标，可以是4、8、10、12个多边形顶点。

“转录”表示每个文本行的文本，“语言”表示转录的语言类型，可以是“拉丁”和“中文”。

“模糊性” 表示“无关”文本区域，当设置为“ true”时，这不会影响结果。

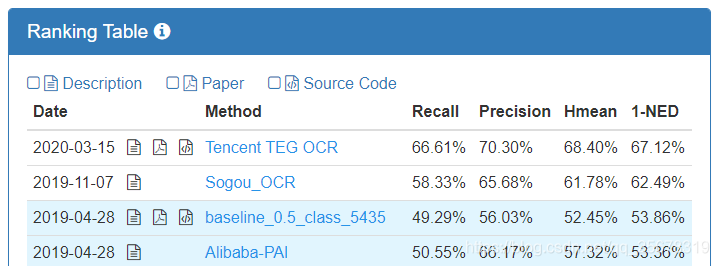

（3）三个任务的比赛排名（前三）：

1）场景文字检测

2）文字识别

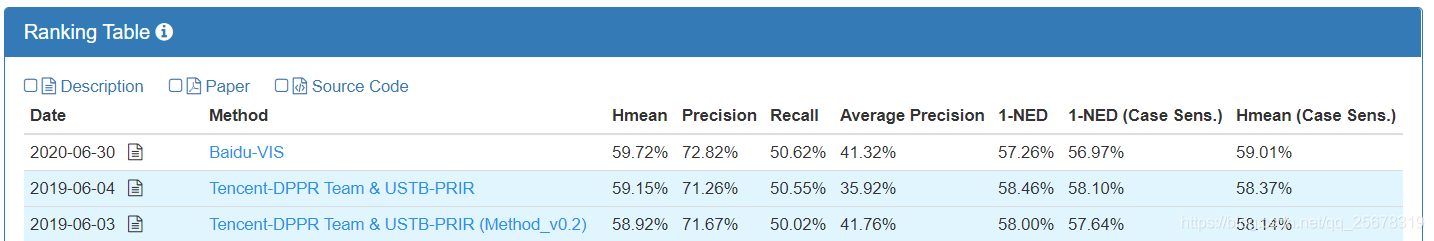

3）文字检测加识别端到端的做法

注：1-N.E.D 归一化编辑距离度量

（4）参考文章：

http://rrc.cvc.uab.es/?ch=14

https://blog.csdn.net/qq_41895190/article/details/103253660?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522160794402519215668855918%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fall.%2522%257D&request_id=160794402519215668855918&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~first_rank_v2~rank_v29-6-103253660.first_rank_v2_pc_rank_v29&utm_term=ICDAR%202019&spm=1018.2118.3001.4449

SCUT-ctw1500（A Large Chinese Text Dataset in the Wild 任意形状的数据集标签）

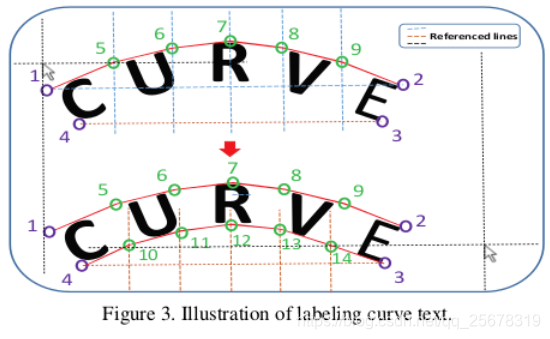

（1）任务：针对弯曲文本检测的数据集

（2）数据集介绍：1500个图像（train1000，test500），10,751个边界框（3,530个是曲线边界框），每个图像至少有一个曲线文本。这些图像是从互联网手动收集的，图像库如谷歌 Open-Image 和手机摄像头收集的数据，其中还包含大量水平和多向文本。图像的分布是多种多样的，包括室内，室外，天生数字，模糊，透视畸变文本等。此外，数据集是多语言的，主要是中文和英文文本。

数据集图片：

这里写图片描述
