晶体与晶振知识详解

晶体与晶振知识详解

1. 振荡器

振荡器的作用是产生特定的输出信号，因此也常常被称为信号发生器(signal creator)，振荡器类型繁多。
按照振荡过程是否依赖于外部激励信号的参与，分为它激振荡器和自激振荡器；
按照波形分类，分为正弦波振荡器与非正弦波振荡器；
按照振荡频率分类，分为低频、中频、高频振荡器；
按照振荡器的选频元件分类，则有RC振荡器、LC振荡器、石英晶体振荡器等。

2. 石英（Quartz）与晶片

2.1 石英

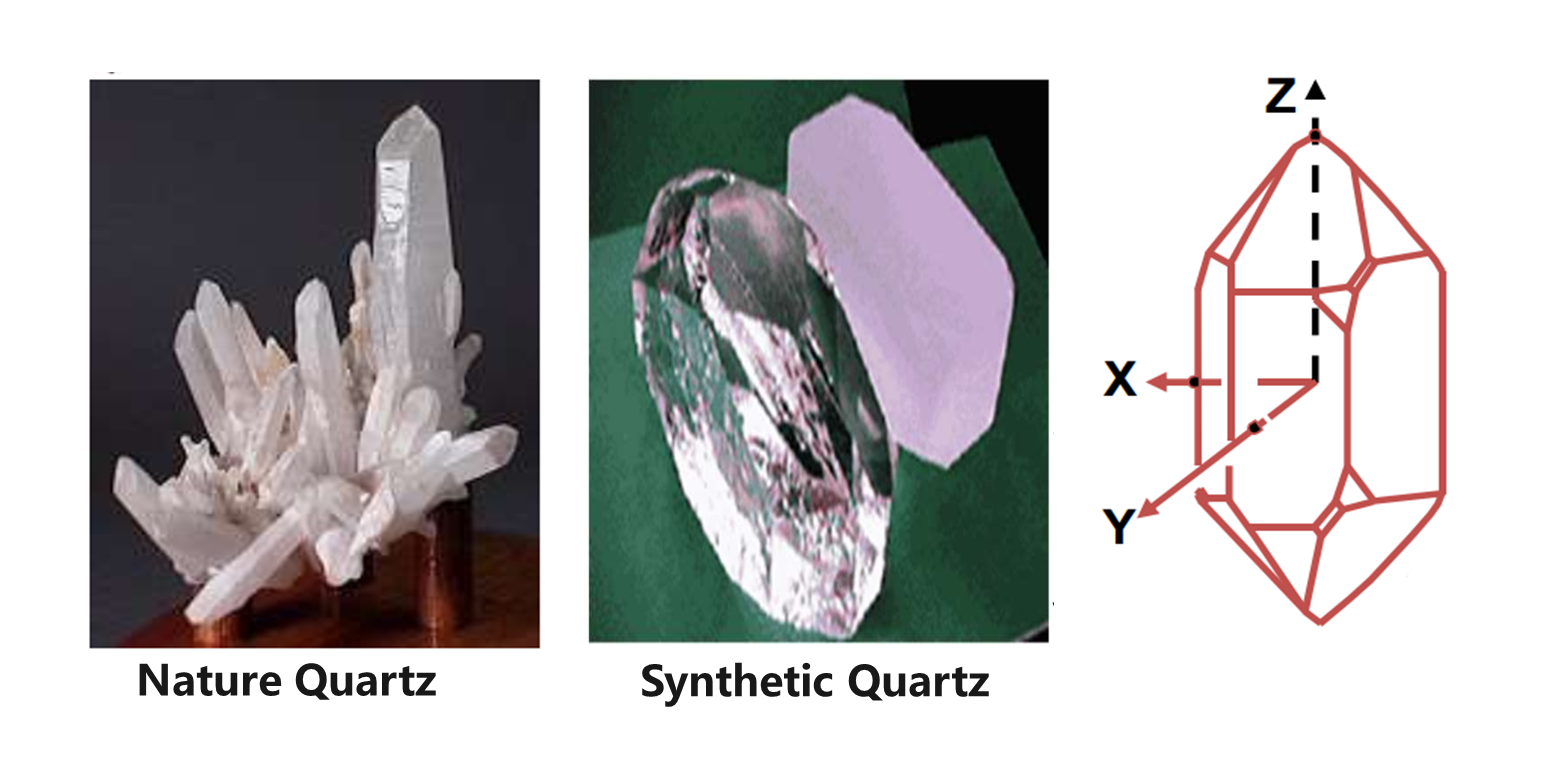

石英是一种各向异性的结晶体，其主要成分是二氧化硅SiO2，石英晶体有天然晶体（nature）与人工合成晶体（synthetic）两种。从一块石英上按一定的方位角切下的薄片称为晶片。天然石英晶体的杂质含量和形态等大多不统一，因此电子线路中使用的晶体多是来源于人造石英晶体。

2.2 晶片的压电效应

当在晶片的两面上加交变电压时，晶片会产生的机械变形，而这种振幅较小频率稳定的机械振动又会反过来产生交变电压。当外加交变电压的频率与晶片的固有频率（由晶片的尺寸和形状决定）相等时，机械振动振幅明显加大，这种现象称为压电谐振，压电谐振状态的建立和维持都必须借助于振荡电路才能实现。

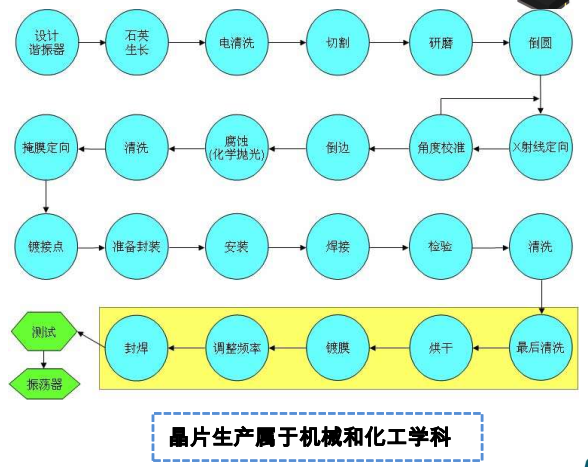

2.3 晶片的生产流程

3. 晶体（Crystal，又称晶体谐振器，无源晶振）

晶体是利用了晶片的压电效应制造的，在薄层晶片的两个对应表面上涂敷银层并装上一对金属板，再用金属外壳密封，就构成石英产品——晶体。

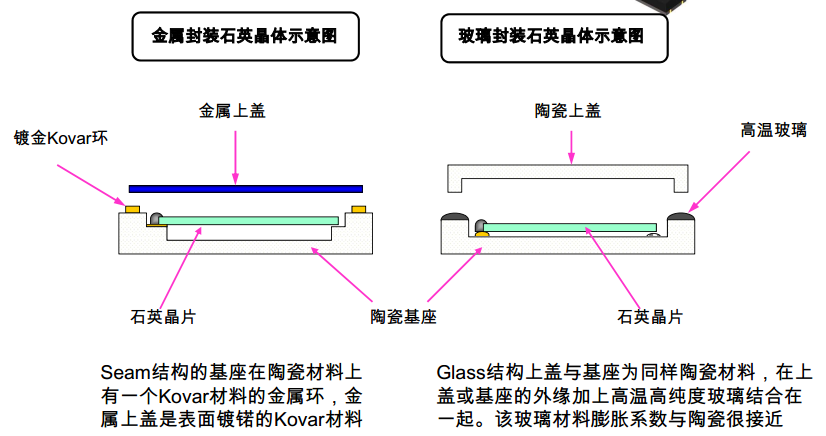

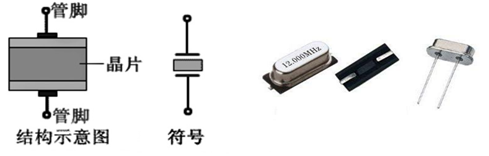

其内部结构示意图为

晶体产生振荡必须附加外部时钟电路，一般是一个放大反馈电路，只有独立的一片晶体是不能实现震荡的。

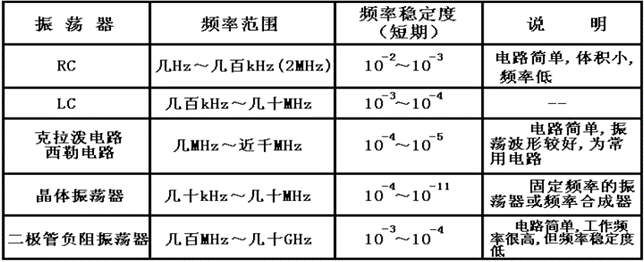

前述的RC、LC型正弦自激振荡电路，频率受控于阻、容、感值，当温度变化时，电容和电感的变化很大，导致频率稳定性很差。
（注：频率稳定性（frequency stability），指的是在时间、温度、湿度、电源电压等一定变化范围内，振荡频率的相对变化量，
$\frac{△f}{f0}$ = $\frac{f-f0}{f0}$ （f0:标称频率；f:实际频率）

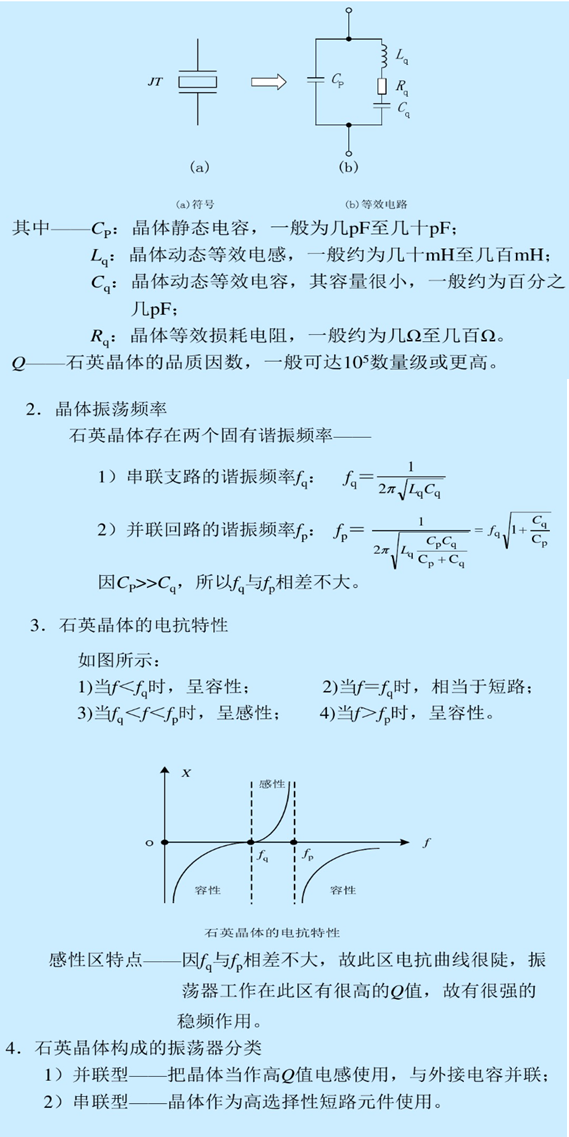

晶体的等效电路也可以认为是一个LCR振荡电路。晶体作为回路元件，工作在感性区，等效为电感元件，谐振曲线里可以看出晶体在很窄范围内（两个固有谐振频率，串联谐振与并联谐振之间）才呈现感性，且该频率范围内曲线非常陡峭，对频率的补偿能力极强 。

3.1串联型晶体振荡电路

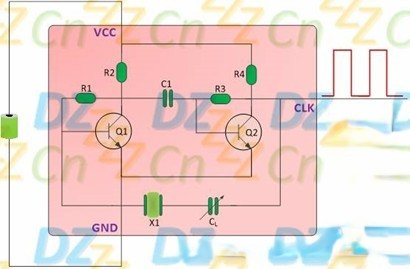

如下图所示，在串联型振荡器电路中，晶体管Q1、Q2构成的两级放大器，石英晶体X1与电容CL构成LC电路。在这个电路中，石英晶体相当于一个电感，CL为可变电容器，调节其容量即可使电路进入谐振状态，输出波形为方波。

3.2皮尔斯晶体振荡器（Pierce oscillator）

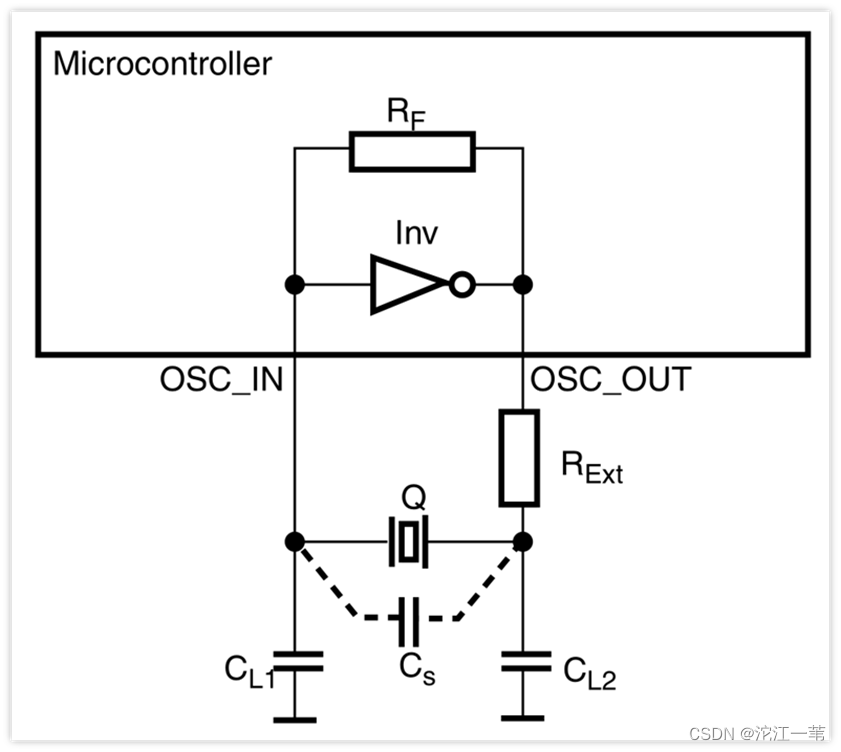

在并联型晶体振荡电路中，常在单片机电路中出现是皮尔斯晶体振荡器。主要结构如下图所示

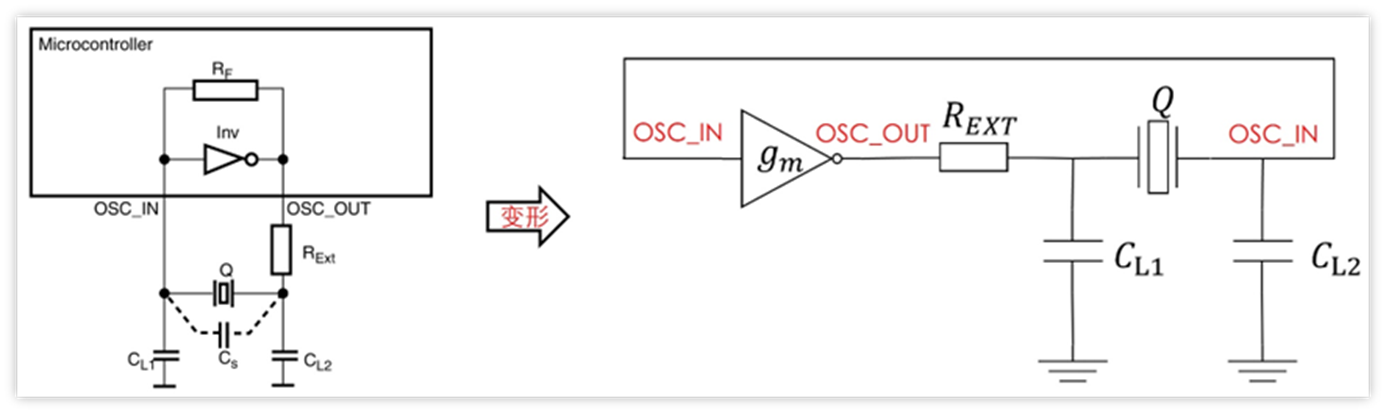

在分析皮尔斯晶体振荡器电路的起振条件时，可以将上图进行一下变形。

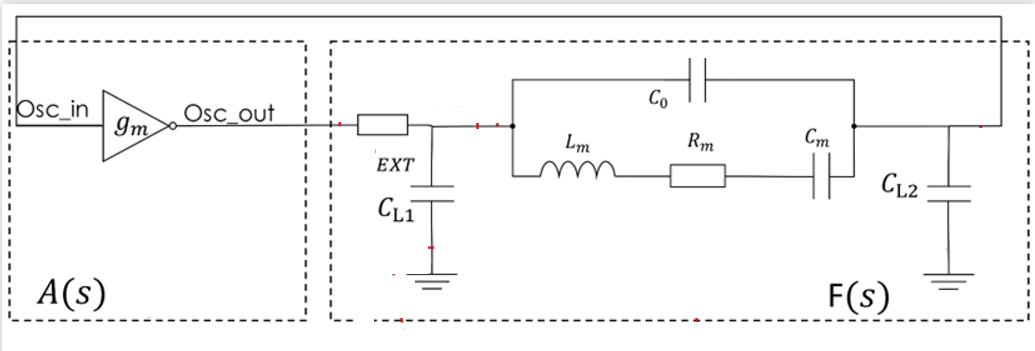

在左图中，Rf 是一个兆欧级别的电阻，其作用是给反相放大器提供一个合适的偏置，并不影响电路谐振的频点，再讲晶体用等效电路去代替，得到下图
注意，起振需要满足两个条件

对于相位
相位需要满足2nπ，在该电路中，存在有反向放大器，已经相移π，而Rext 与 Cl1 组成一个低通滤波电路，带来的相移是小于90°，因此，晶体与Cl2带来的相移必须要大于90°，才有可能使得整个电路的相移是360°（2nπ，n=1）。

那么在什么条件下，晶体的等效电路带来的相移是大于90°呢？答案是晶体工作在感性区时。此时，晶体工作的频率范围就在两个固有频率点之间。

4. 晶振（oscillator，晶体振荡器，有源晶振）

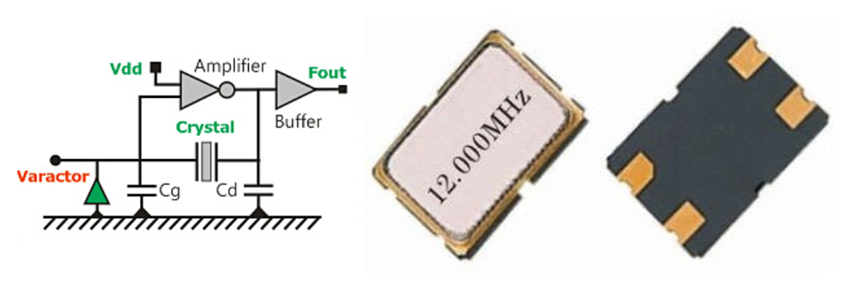

晶振将外部时钟电路跟晶体放在同一个封装里面，一般都有4个引脚，两条电源线为里面的时钟电路提供电源，内部有谐振和输出端的驱动电路，一般还要做一些温度补偿电路在里面，让振荡频率能更加准确。

4.1 晶振的分类

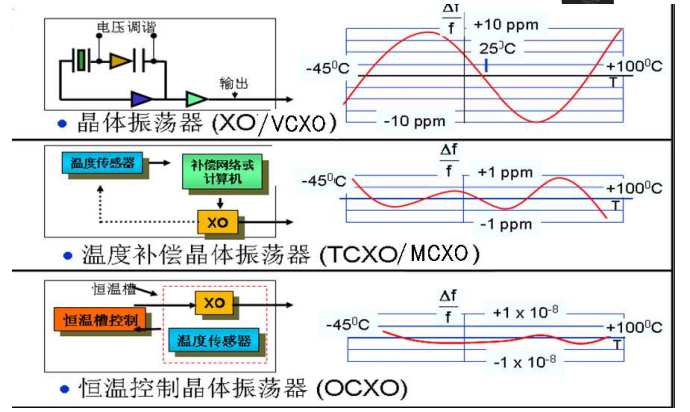

国际电工委员会（IEC）将石英晶体振荡器分为4类：
普通晶体振荡器（XO）
电压控制式晶体振荡器（VCXO）
温度补偿式晶体振荡器（TCXO）
恒温控制式晶体振荡器（OCXO）， 内部有恒温槽
近年来，部分温度补偿式晶体振荡器采用MCU加温度传感器来进行频率补偿，被称为数补晶振（MCXO）

4.2 晶振主要参数

晶振的主要参数Spec分为两大部分
（1）频率稳定性能，包括温度、老化率、电压、负载
（2）频率信号质量，包括相噪与频谱特性

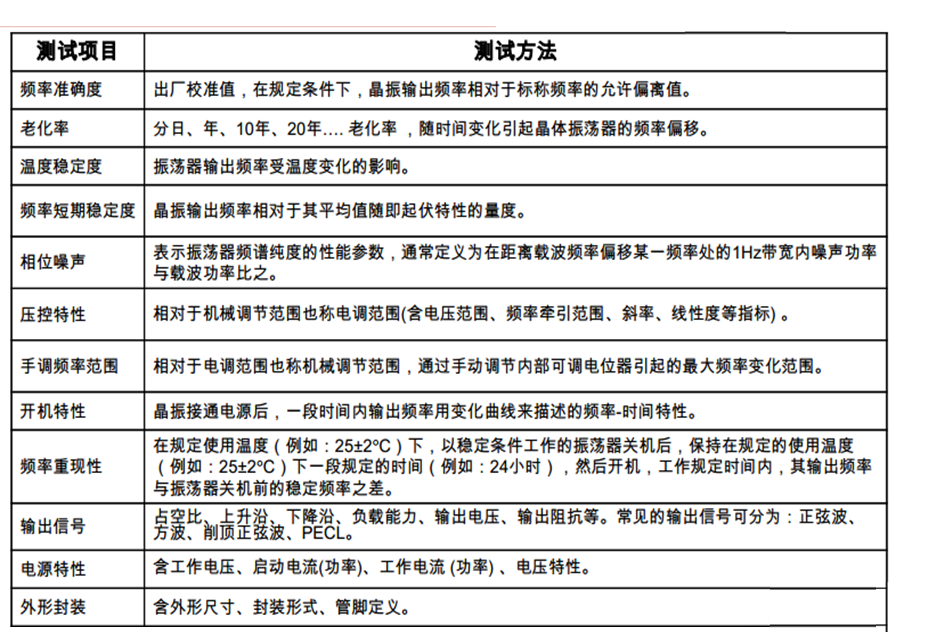

4.3 晶振测试项目及参考标准

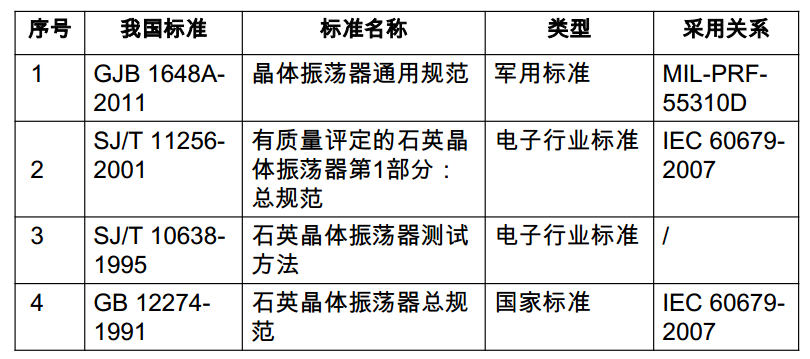

晶振的测试标准

5. MEMS晶振

基于 MEMS 的振荡器产生与晶体振荡器相同的结果，但工作方式不同。MEMS 表示“微机电系统”。这种振荡器在芯片中使用刻蚀硅片来充当具有共振频率的音叉。晶体振荡器在制造过程中涉及到两种技术。石英晶片不仅制造难度大，而且成本昂贵。它们需要与振荡电路结合，因而在制造流程中需要额外步骤。这样会提高成本，延长交付周期。MEMS 振荡器只需采用硅片技术，这种技术实现了高度自动化，而且制造成本低于石英晶体。因此，成品的成本比较低。MEMS 振荡器消耗的电流通常低于晶体振荡器，因而成为电池供电应用的理想选择。它们还能比晶体振荡器更好地耐受剧烈振动和冲击。
