SecOC FVM模块介绍

上一篇文章SecOC 模块介绍 我们介绍了SecOC的基本原理，本文我们介绍下SecOC中重要的一部分FVM 模块。

Autosar SecOC规范中定义了四种FVM的usecase: 基于单一计数器、基于时间戳、基于多计数器（截断）、基于多计数器（完整）。

基于单一计数器

由单一计数器组成，每次发送成功 Secured I-PDU，counter+1.

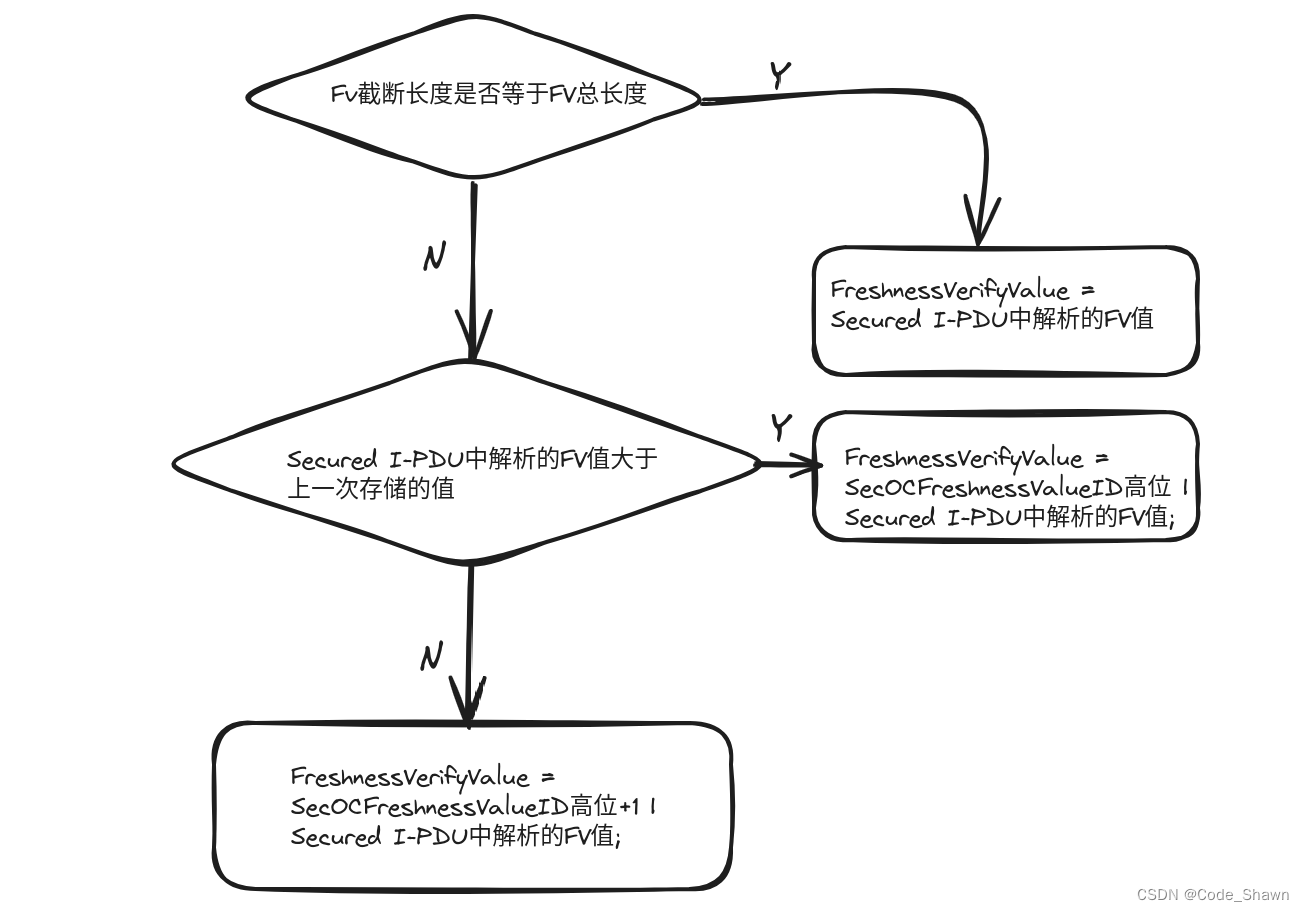

• FVM module 组Freshness Verify Value流程


if (SecOCFreshnessValueTruncLength = FreshnessValueLength)
{
	FreshnessVerifyValue = FreshnessValue parsed from Secured I-PDU;
}
else
{
	If (FreshnessValue parsed from Secured I-PDU > least significant bits of
	FreshnessValue corresponding to SecOCFreshnessValueID)
	{
		Attempts = 0;
		FreshnessVerifyValue = most significant bits of FreshnessValue corresponding to
		SecOCFreshnessValueID | FreshnessValue parsed from Secured I-PDU;
	}
	else
	{
		Attempts = 0;
		FreshnessVerifyValue = most significant bits of FreshnessValue corresponding to
		SecOCFreshnessValueID + 1 | FreshnessValue parsed from payload;
	}
}

• 优缺点
  • 优点：实现逻辑简单，不需要时间同步
  • 缺点：couter需要存储在NVM中，需要频繁写NVM。

基于时间戳

基于车内全局时间进行同步。

• FVM module 组Freshness Verify Value流程

if (SecOCFreshnessValueTruncLength = FreshnessValueLength)
{
	FreshnessVerifyValue = FreshnessValue parsed from Secured I-PDU;
}
else
{
	if ((most significant bits of FreshnessValue corresponding to SecOCFreshnessValueID |
	FreshnessValue parsed from Secured I-PDU) < (max(0: (most significant bits of
	FreshnessValue corresponding to SecOCFreshnessValueID | least significant bits of
	FreshnessValue corresponding to SecOCFreshnessValueID) – SecOCRxAcceptanceWindow)))
	{
		Attempts = 0;
		FreshnessVerifyBaseValue = most significant bits of FreshnessValue corresponding to
		SecOCFreshnessValueID + 1;
	}
	else
	{
		Attempts = 0;
		FreshnessVerifyBaseValue = most significant bits of FreshnessValue corresponding to
		SecOCFreshnessValueID;
	}
	FreshnessVerifyValue = FreshnessVerifyUpperValue = FreshnessVerifyLowerValue =
	FreshnessVerifyBaseValue | FreshnessValue parsed from Secured I-PDU;
}

• 优缺点
  • 优点：逻辑实现简单，不需要写NVM
  • 缺点：依赖各个ECU之间的时间同步

基于多计数器（截断）目前主流形式

由多个计数器组成的。这边先介绍几个概念

• FV management master ECU（FVM）：负责发送同步报文（包含trip counter 和reset counter）
• Sender ECU ：SecOC报文发送节点
• Receive ECU：SecOC报文接收节点

FVM应具备主同步功能和从传输同步功能。这将使其能够实现以下两种FV管理方法。

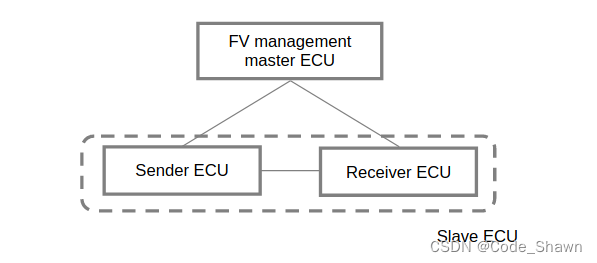

单主多从（目前主流）

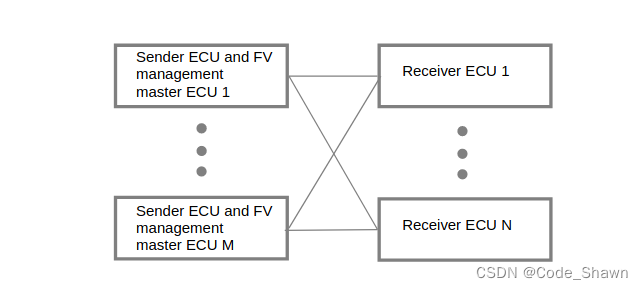

多主多从

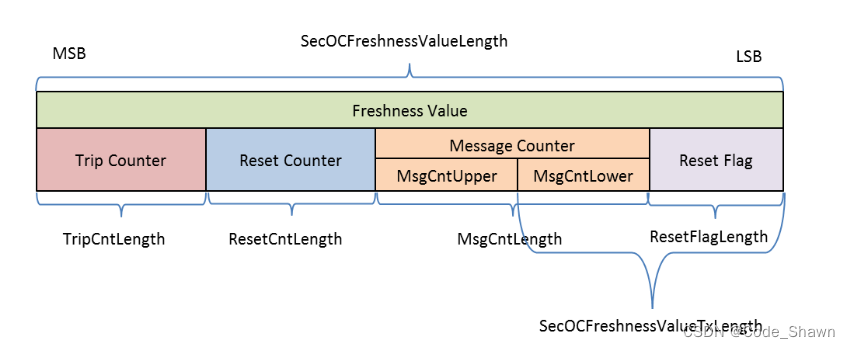

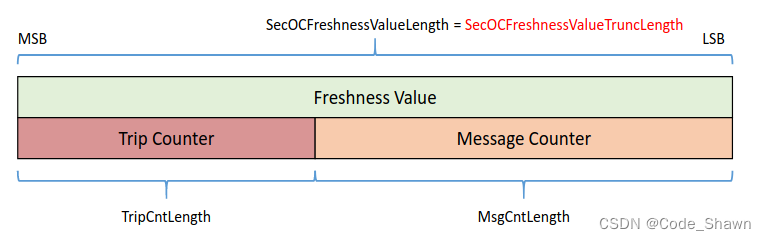

FV 组成

完整的新鲜值由同步计数器、重置计数器、消息计数器以及重置标志未组成，在Sec-IPDU中只发送消息计数器的低有效位和重置计数器，如上图中的SecOCFreshnessValueTxLength部分。

• Trip Counter(同步计数器):：FVM每次启动、休眠唤醒、复位后，IG off-> IG on后 ，同步计数器自增1，该值需要存储到NVM中。
• Reset Counter(重置计数器)：FVM每次启动后，重置计数器设置为初始值1，在每个重置周期到达时，重置计数器自增1。
• Message Counter(消息计数器)：SecOC I-PDU发送节点每次启动后，消息计数器重置为初始值0，发送端每次成功发送安全PDU后，消息计数器自增1。高位表示高有效位，低位表示低有效位。
• Reset Flag（重置标志值）：重置计数器低有效位。

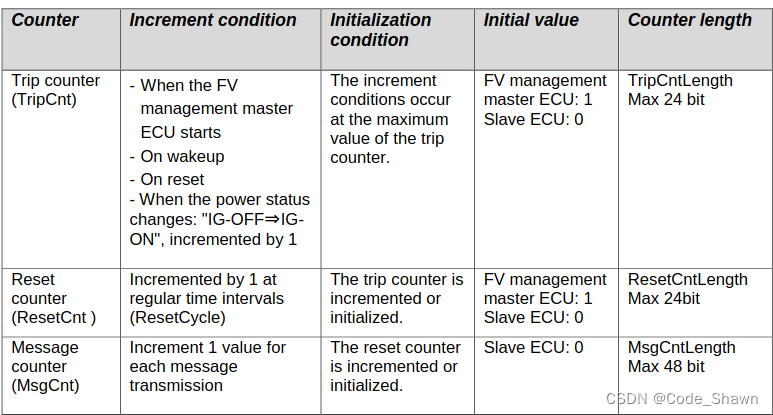

初始值及增长条件见下表

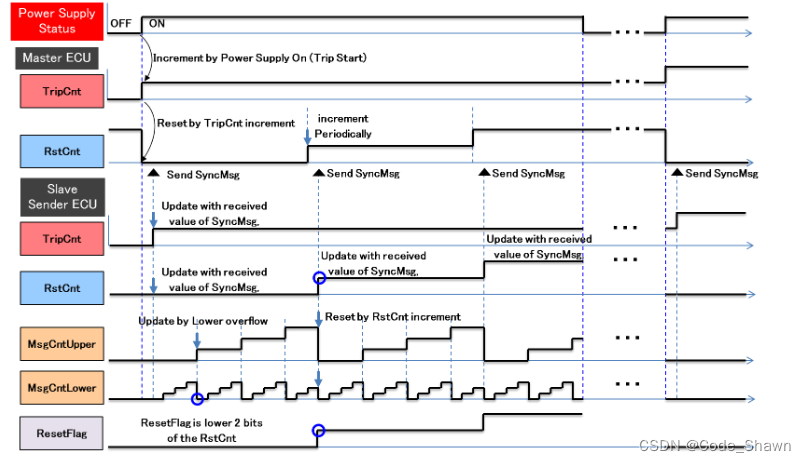

如下是官方给出的一个例子

下面介绍下各个计数器达到最大值的处理方式

• 对于FVM ECU
  • Trip Counter达到最大值：Trip Counter和Reset Counter都回到初始值。
  • Reset Counter到达最大值：保持在最大值
• 对于Slave ECU
  • Trip Counter达到最大值：满足如下两个条件时更新
    • 同步计数器最大值-“ClearAcceptanceWindow”<=Slave ECU 最新的同步计数器值< =同步计数器最大值
    • 同步计数器初始值<同步报文中的同步计数器值<=同步计数器初始值+“ClearAcceptanceWindow”
      注：“ClearAcceptanceWindow”：同步计数器窗口值，OEM可自定义，这是为了提供一个允许的范围（清除接受窗口），考虑到FVM ECU和Slave ECU的同步计数器在最大值附近出现偏差的情况。
  • Reset Counter到达最大值：Message Counter 填充最大值
  • Message Counter到达最大值：保持最大值

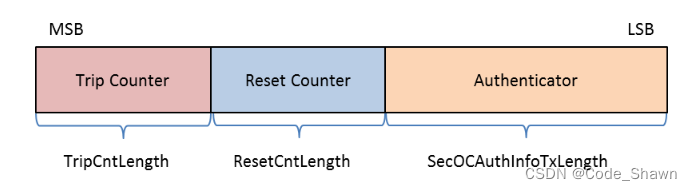

同步报文格式

新鲜度值的构建

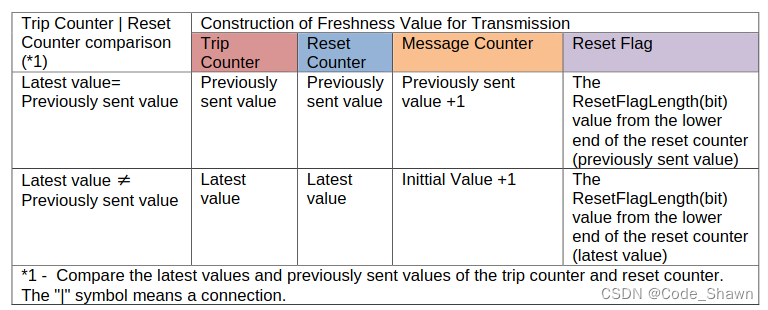

• Sender ECU 传输新鲜度值的构建

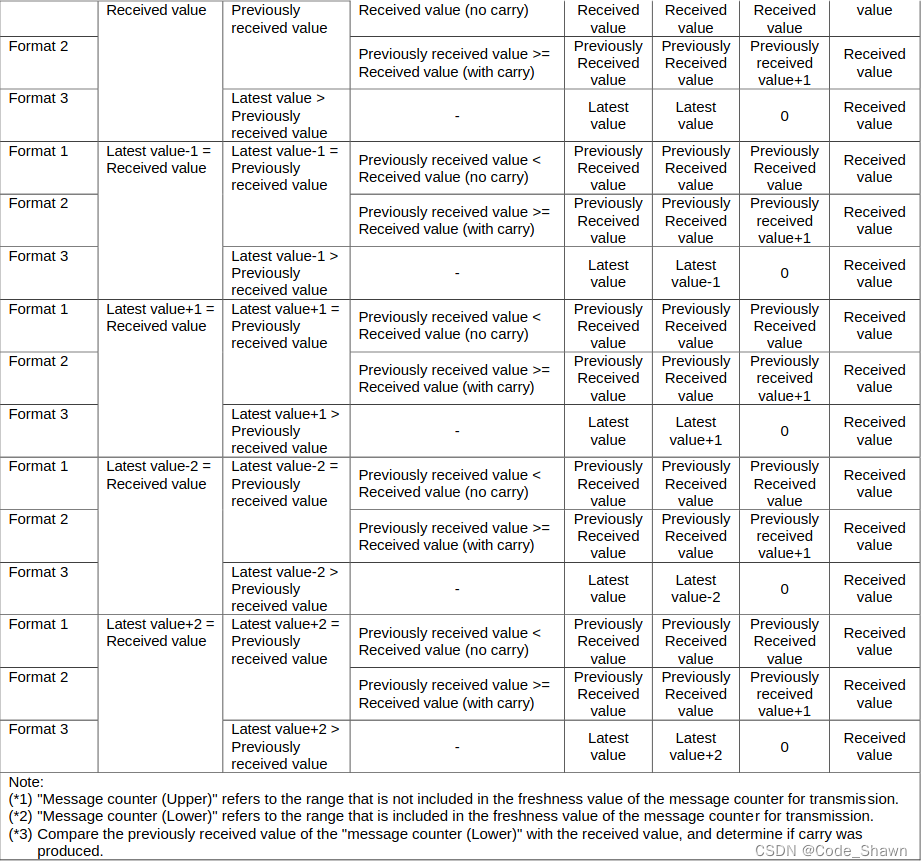

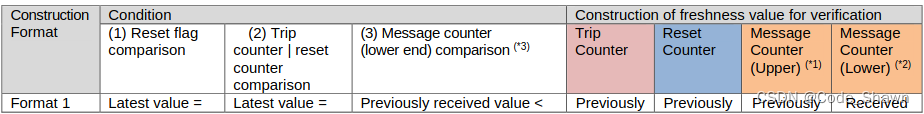

• Receive ECU 接收新鲜度值的构建


基于多计数器（完整）

同上面描述的多计数器基本一致，只不过在发送Sec I-PDU时，传输完整的新鲜值。

新鲜度值格式

参考文档

• AUTOSAR_SWS_SecureOnboardCommunication.pdf
