永磁同步电机无感FOC（扩展卡尔曼滤波EKF位置观测控制）

写在前面：本人能力、时间、技术有限，没有对一些细节进行深入研究和分析，也难免有不足和错误之处，欢迎交流和指正。本人写博客主要是学习过程的记录。

1、前言

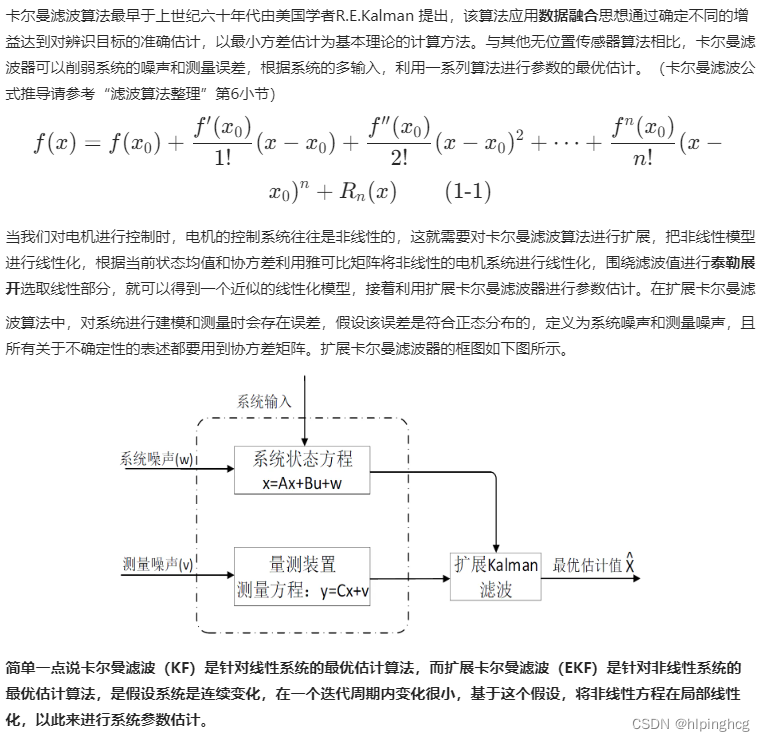

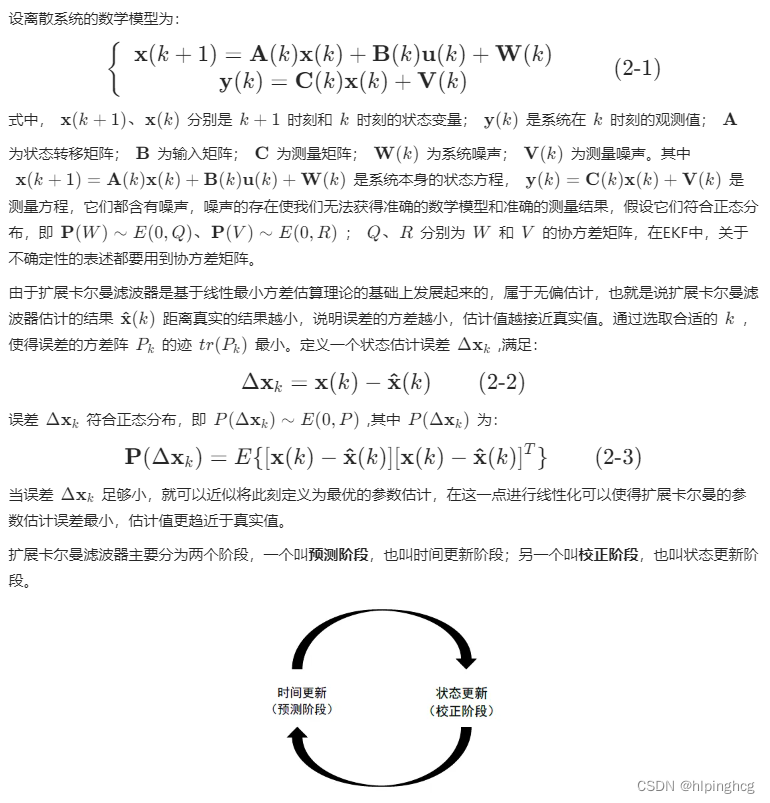

2、扩展卡尔曼滤波器原理

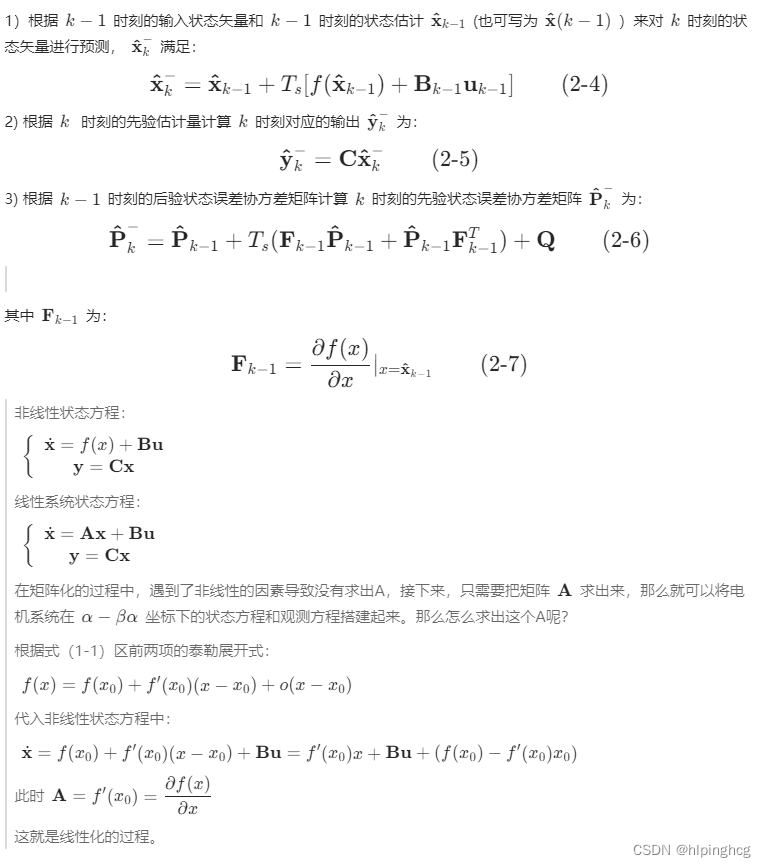

2.1 预测阶段（时间更新阶段）

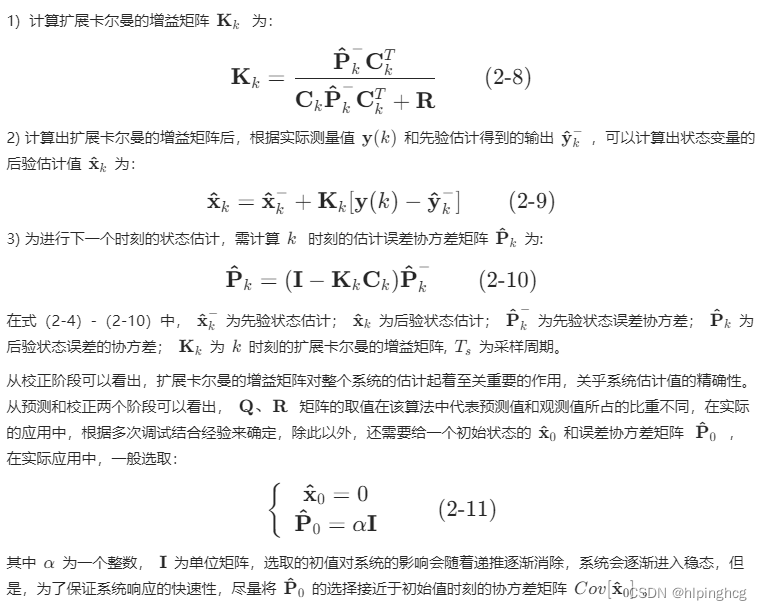

2.2 校正阶段（状态更新阶段）

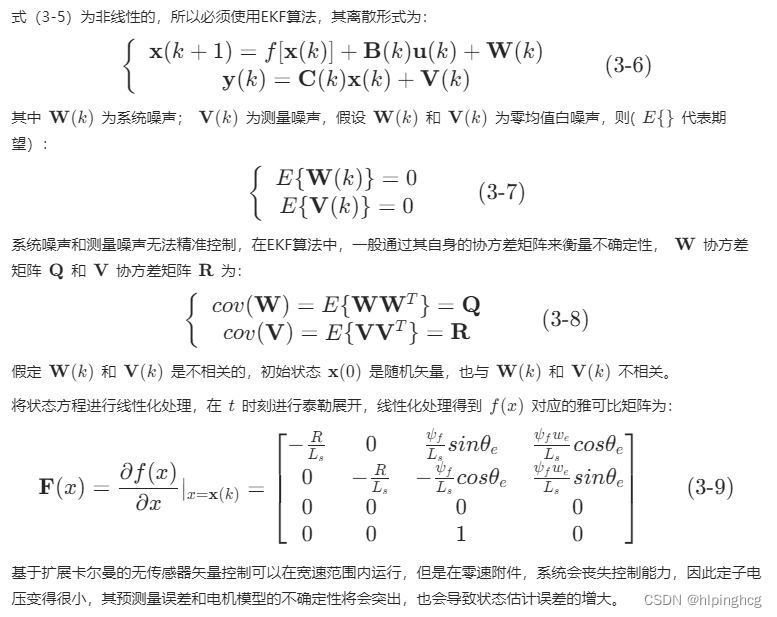

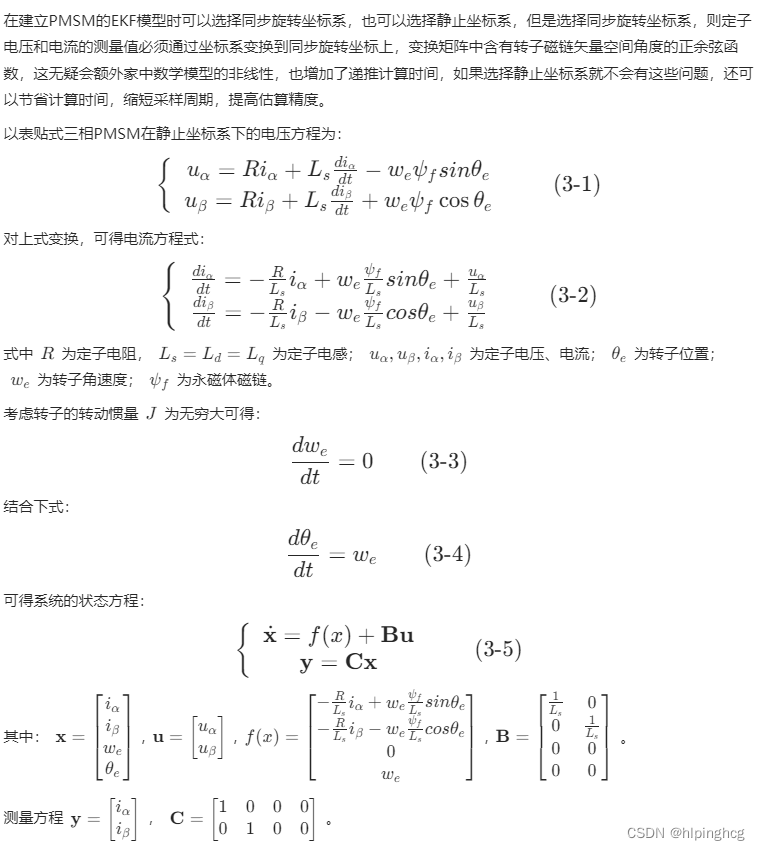

3、永磁同步电机EKF的模型

4、永磁同步电机EKF的无位置状态观测仿真

模型下载地址： 永磁同步电机无感FOC（扩展卡尔曼滤波EKF位置观测控制）simulink仿真模型

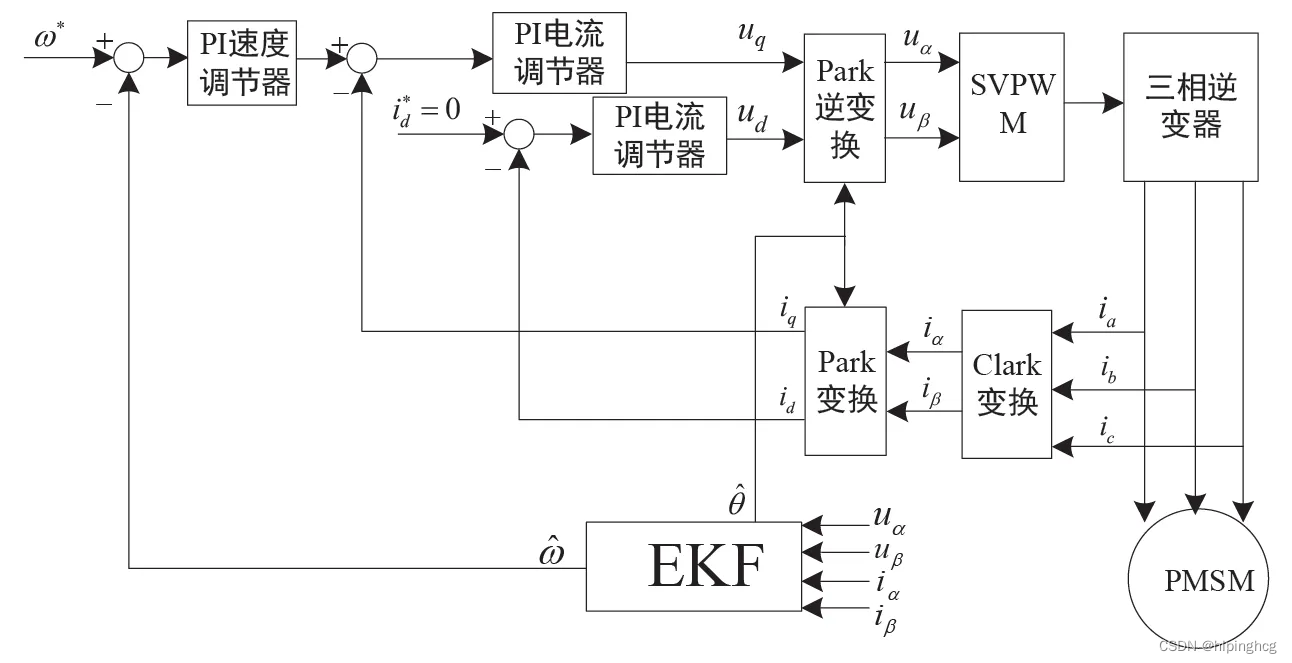

PMSM控制框图如下如所示：

4.1 核心模块（在滑膜、龙伯格、磁链等观测器基础上修改）

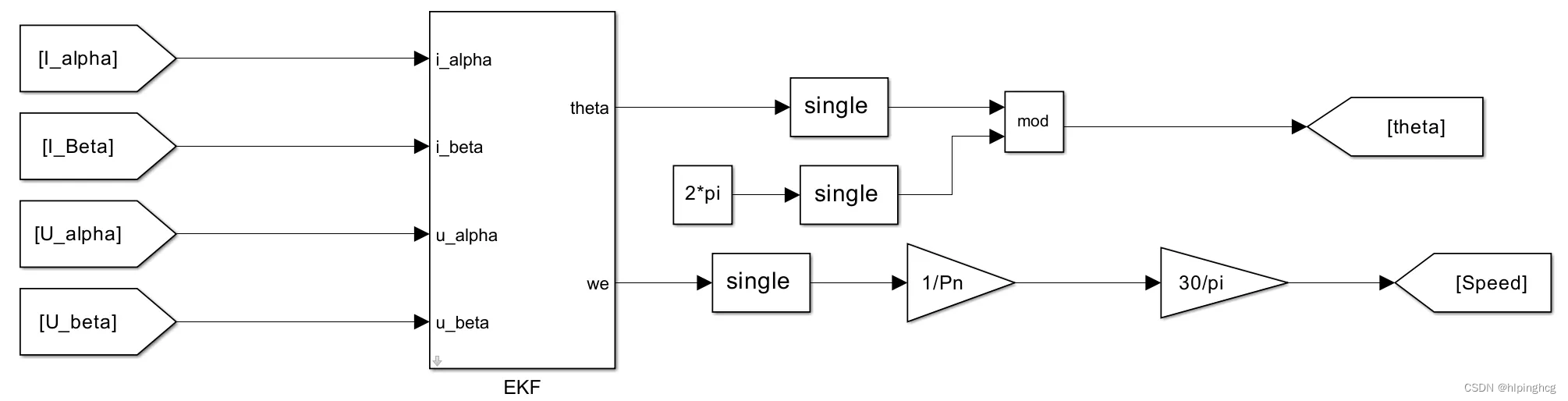

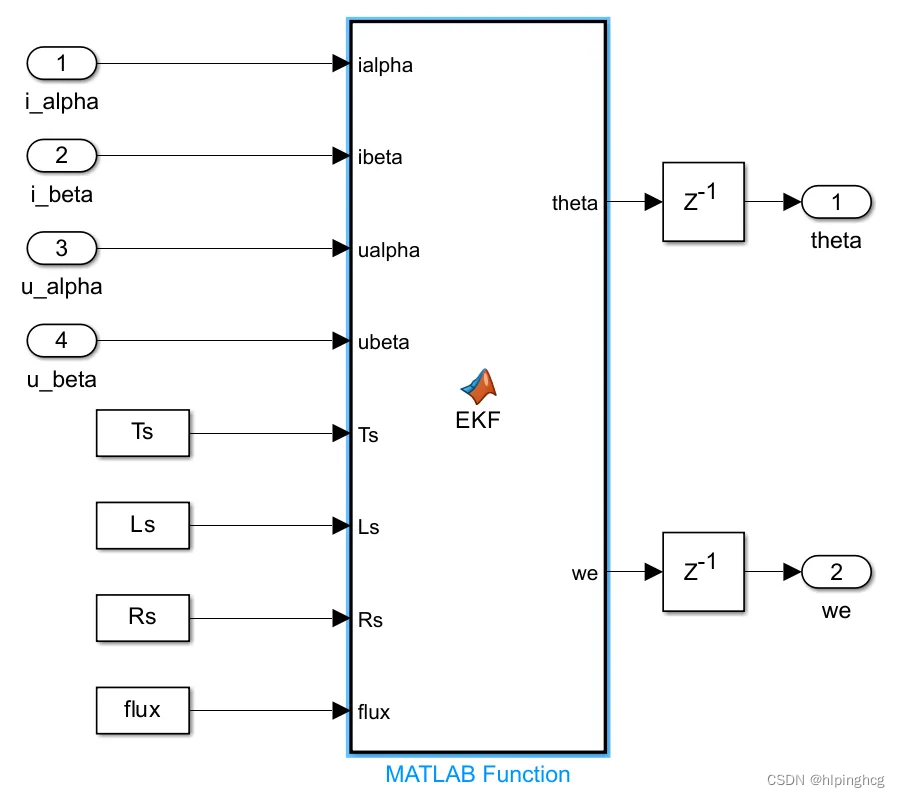

其中EKF模块如下：

其中使用matlab function实现具体算法：

function [theta, we] = EKF(ialpha, ibeta, ualpha, ubeta, Ts, Ls, Rs, flux)

% 声明持久变量
persistent x_k_1 P_K_1

% 如果持久变量为空，则进行初始化
if isempty(x_k_1)
    x_k_1 = single([0, 0, 0, 0]');
end
if isempty(P_K_1)
    P_K_1 = single(diag([0.1, 0.1, 0, 0]));
end

% 输入向量
Is = single([ialpha ibeta]');
Us = single([ualpha ubeta]');

% 系统噪声和测量噪声协方差矩阵
Q = single(diag([0.1 0.1 1 0.01]));
R = single(diag([0.2 0.2]));

% 系统矩阵和控制矩阵
C = single([1 0 0 0;0 1 0 0]);
B = single([1/Ls 0;0 1/Ls;0 0;0 0]);

% 状态方程和状态转移矩阵
f = single([-Rs*x_k_1(1,1)/Ls + x_k_1(3,1)*flux*sin(x_k_1(4,1))/Ls;
            -Rs*x_k_1(2,1)/Ls - x_k_1(3,1)*flux*cos(x_k_1(4,1))/Ls;
            0;
            x_k_1(3,1)]);
F = single([-Rs/Ls 0 flux*sin(x_k_1(4,1))/Ls flux*x_k_1(3,1)*cos(x_k_1(4,1))/Ls;
            0 -Rs/Ls -flux*cos(x_k_1(4,1))/Ls flux*x_k_1(3,1)*sin(x_k_1(4,1))/Ls;
            0 0 0 0;
            0 0 1 0]);

%v=diag([1,1,1,1])+Ts*F;
% 计算预测值
X_pred = x_k_1 + Ts * (f + B * Us);
Y_Pred = C * X_pred;
Y = Is;

% 计算预测误差协方差
P_Pred = P_K_1 + Ts * (F * P_K_1 + P_K_1 * F') + Q;
%P_Pred=v*P_K_1*v'+Q;

% 计算卡尔曼增益
K = P_Pred * C' * inv(C * P_Pred * C' + R);

% 修正预测值
x_hat = X_pred + K * (Y - Y_Pred);

% 更新误差协方差
P_hat = P_Pred - K * C * P_Pred;

% 输出更新后的状态值
we = single(x_hat(3,1));
theta = single(x_hat(4,1));

% 更新持久变量
x_k_1=x_hat;
P_K_1 = P_hat;

end

4.2 观测效果

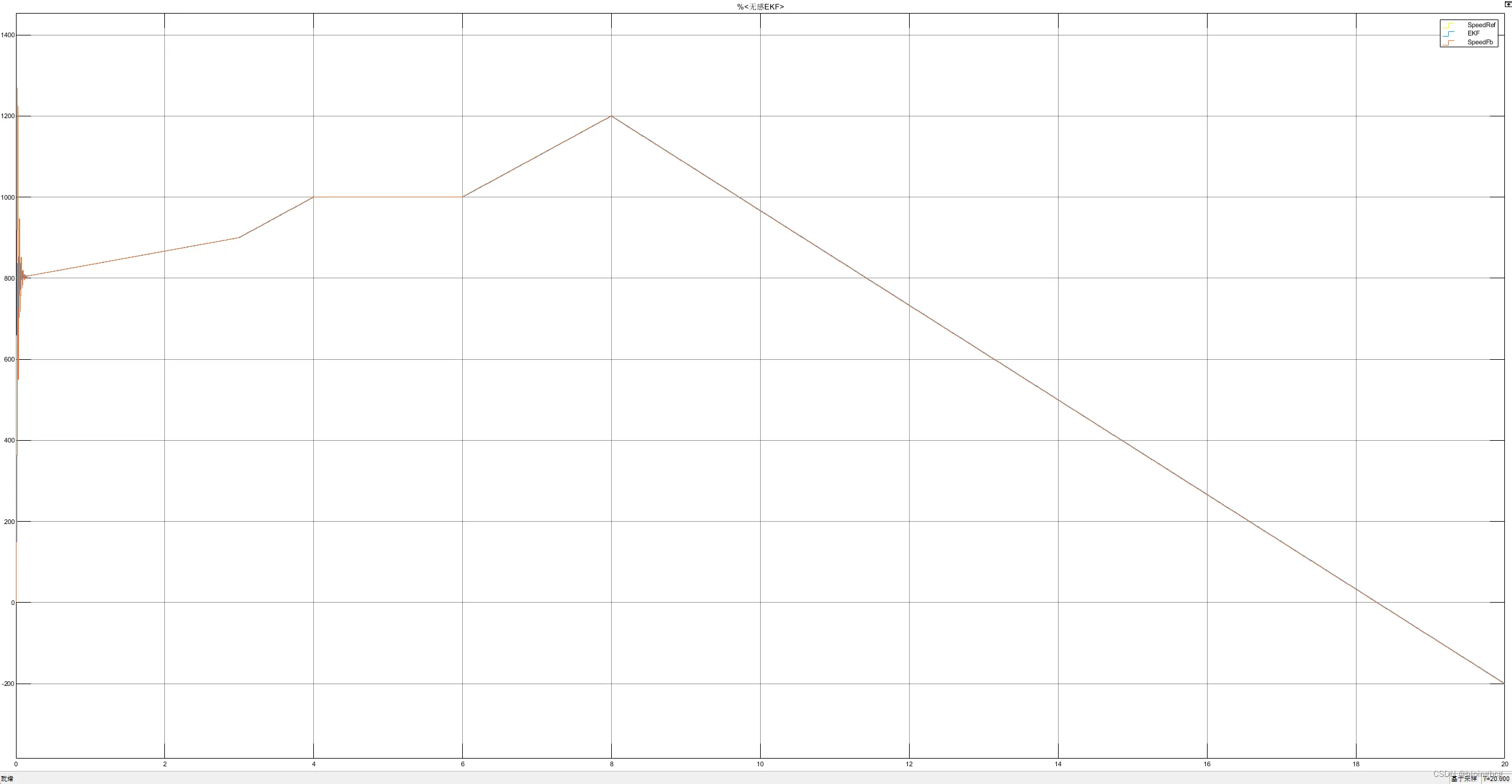

• 速度（给定速度、反馈速度及观测速度）

  可以看到EKF可以实现正反转的切换。

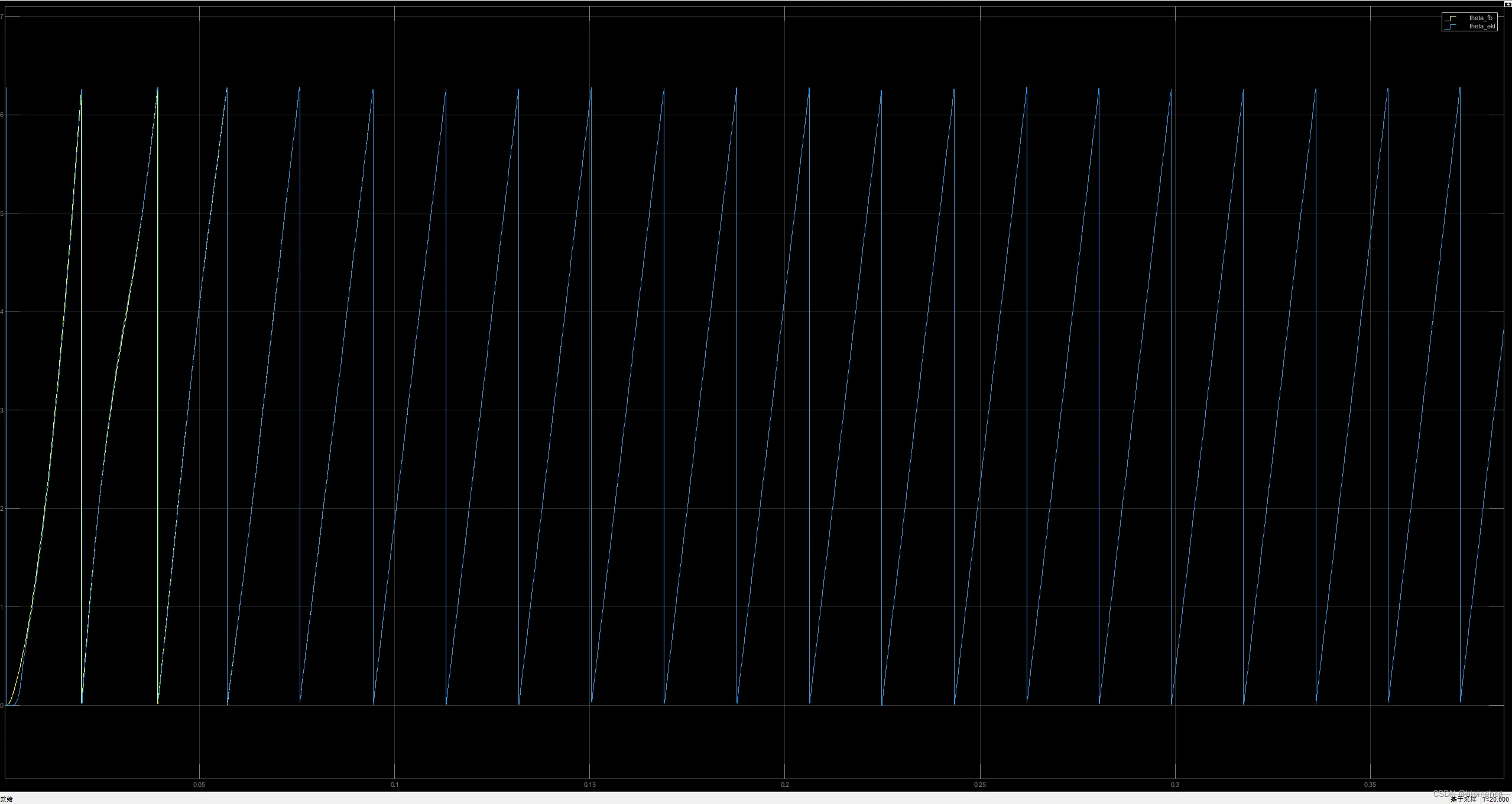

• 位置（反馈位置及观测位置）

  位置重合度较高。
  个人觉得扩展卡尔曼是目前几个无感方案中最简单的一种方案，需调节的参数少，控制效果好。不过，如果在MCU中实现，需要计算矩阵。
