PCIE基础

*参考文献：PCIe基础知识及Xilinx相关IP核介绍_xilinx pcie-CSDN博客

PCI Express总线是为了取代PCI总线的第三代I/O技术，但是对于系统软件，PCIe是向前兼容PCI总线的，理解PCIe总线必须建立在深刻理解PCI总线的基础上。

点到点的数据传输

PCIe总线的物理链路的一个数据通路（lane）中，有两组差分信号。 PCIe总线物理链路间的数据传送使用基于时钟的同步传送机制，但是在物理链路中没有时钟，在接收端使用时钟恢复模块（clock data recovery，CDR）提取接收时钟。 PCIe链路可以由多条lane组成，即PCIe x2 x4 x8分别代表有2，4，8条lane。

PCIe总线使用的信号这里主要是注意PCIe设备与PCIe插槽都具有REFCLK+/-信号，PCIe插槽使用这组信号与处理器系统同步。 PCIe插槽向下兼容，比如PCIex2,x4都可以插x8的插槽。

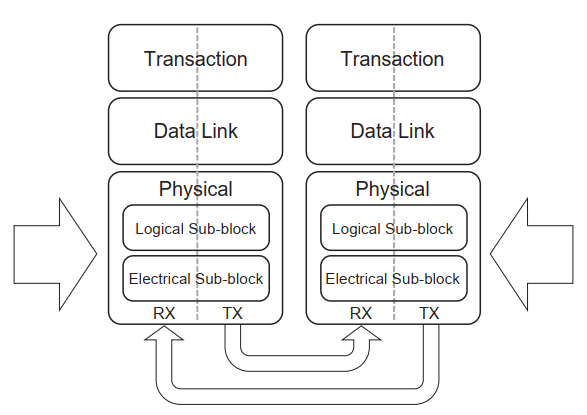

PCIe总线的层次结构上面的层次组成结构图展示了PCIe总线的层次组成结构。

数据报文首先经过事务层（Transaction layer），数据链路层（data link layer），和物理层（physical layer），最终发送出去。接收则相反，这里面每一层都会对数据进行处理。

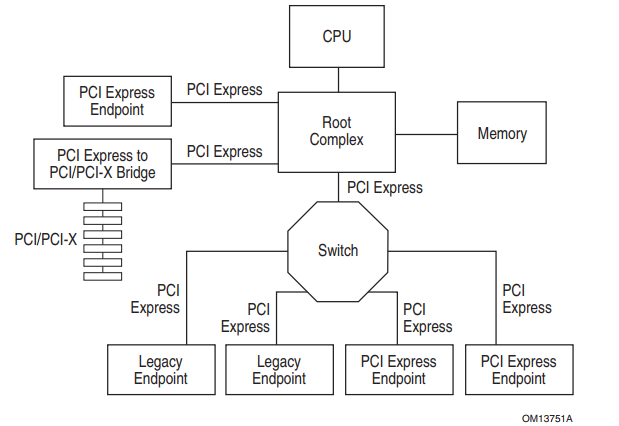

Root Complex：RC，将PCIe总线端口，存储器控制器等一系列与外部设备有关的接口都集成在一起，统称为RC。
Endpoint：EP，基于PCIe总线的设备。
Switch: 一个特殊的设备，多个虚拟PCI-to-PCI桥接设备的逻辑组件，该设备由1个上游端口和2~n个下游端口组成。

XDMA与QDMA原理对比

DMA映射方式

Xilinx的两款FPGA平台xdma和qdma-CSDN博客

XDMA：
- 使用流式DMA映射。这种映射方式通常涉及在每次DMA传输前后执行缓存失效或清除操作，以解决缓存一致性的问题。流式DMA映射通常在每次DMA传输前后进行，这增加了复杂性和开销。
- 相关函数：dma_map_single 和 dma_unmap_single 用于在每次DMA传输时映射和取消映射。
QDMA：
- 使用一致性DMA映射。这种方式下，申请的缓存区能够使用缓存，并且保持缓存一致性。一致性映射具有较长的生命周期，在这段时间内占用的映射寄存器不会被释放，即使在这段时间内不使用也不会释放。
- 主要用到的函数是 dma_alloc_coherent 和 dma_free_coherent，前者直接从DMA区域申请内存，后者释放申请的内存。

数据搬移方式

XDMA：xdma使用小结-CSDN博客
- 通过AXI4 Memory Mapped（AXI MM）或AXI Stream（AXI ST）接口进行数据搬移。
- AXI MM接口通常用于与DDR之间的通信，而AXI Stream用于FIFO等数据缓冲区。
QDMA：Multi-Channel PCIe QDMA Subsystem - adrifter - 博客园 (cnblogs.com)
- 通过AXI4 Stream接口直接连接RTL逻辑，支持高达16个upstream和downstream通道，每个通道支持深度为32的DMA地址队列。
- 除了基本的DMA功能，QDMA还允许PCIe通信绕过DMA引擎。

队列与通道机制

XDMA：
- 通常提供较少的专用DMA通道（如4个H2C和4个C2H通道），每个通道作为独立的DMA引擎。
- 不支持SR-IOV20。
QDMA：
- 支持多达2048个队列，这些队列共享相同的DMA引擎资源。
- 支持SR-IOV（Single Root I/O Virtualization），允许多个物理功能（PF）或虚拟功能（VF）分配队列。

缓存行为

XDMA：
- 在每次DMA传输前后需要处理缓存一致性问题，可能涉及缓存刷新或使无效操作。
QDMA：
- 由于使用一致性DMA映射，可以保持缓存一致性，减少了每次传输前后的额外开销。

使用对比 - 硬件兼容性

XDMA：
- 支持更广泛的FPGA系列，包括较旧的系列20。
QDMA：
- 仅支持Xilinx的Ultrascale+系列FPGA20。

驱动与应用程序

Xilinx QDMA说明和测试-CSDN博客

XDMA：
- 驱动程序相对简单，主要用于配置DMA通道和传输数据。
QDMA：
- 驱动程序提供了更多功能，如多队列支持、SR-IOV等。
- 应用程序方面，QDMA提供了如dma-ctl、dma-to-device、dma-from-device等工具。

XDMA/QDMA性能对比【可能存在错误】

1. 带宽

XDMA：
- XDMA提供了多个独立的DMA通道（例如，4个主机到设备和4个设备到主机的DMA通道），每个通道都有其自身的带宽限制。因此，总的带宽受限于这些通道的最大传输能力。
- 实际测试表明，在某些条件下，XDMA可以达到较高的传输速率，例如，在PCIe Gen3 @ x8的情况下，从设备到主机的传输速率可以达到450MB/s左右，而从主机到设备的传输速率可以达到455MB/s左右。Xilinx FPGA PCIe XDMA性能测试报告（二）_xdma 效率-CSDN博客
QDMA：
- QDMA支持多达2048个队列，这意味着理论上它可以提供更高的带宽，尤其是在多任务或多队列环境中，因为队列可以并行处理数据传输。
- 在PCIe 3.0 x16的情况下，C2H DMA速率可以达到1660MB/s，H2C DMA速率可以达到1670MB/s。而在PCIe 2.0 x8的情况下，C2H DMA速率可以达到450MB/s，H2C DMA速率可以达到455MB/s。Multi-Channel PCIe QDMA Subsystem - adrifter - 博客园 (cnblogs.com)

2. 延迟

Xilinx DMA的几种方式与架构 - Hello-FPGA - 博客园 (cnblogs.com)

XDMA：
- XDMA在某些情况下可能会遇到较高的延迟，特别是当多个任务竞争相同的DMA通道时。
- 由于使用流式DMA映射，XDMA可能需要在每次DMA传输前后执行缓存失效或清除操作，这会增加延迟。
QDMA：
- QDMA由于支持更多的队列，可以在多任务环境下提供更好的延迟表现。此外，QDMA可以通过硬件加速来进一步提高性能，从而减少延迟。
- 由于使用一致性DMA映射，QDMA可以在整个映射期间保持缓存一致性，从而减少每次DMA传输的开销。

3. 吞吐量

XDMA：
- XDMA的吞吐量受限于其DMA通道的数量。如果多个任务需要同时使用DMA通道，则可能会出现拥塞，从而降低吞吐量。
- 在实际应用中，XDMA结合DDR4-SDRAM缓存的性能测试表明，其吞吐量可以达到几千MB/s的水平。
QDMA：
- QDMA的多队列设计使其在多任务环境下提供更好的吞吐量表现。由于队列可以并行处理数据传输，因此总体吞吐量可以显著提高。
- 在PCIe 3.0 x16的情况下，QDMA的吞吐量可以达到1600MB/s以上。

4. CPU负载

XDMA：
- XDMA的DMA操作需要频繁地与CPU交互，尤其是在处理缓存一致性问题时。这可能导致较高的CPU负载。
- 由于需要处理缓存一致性问题，XDMA在某些情况下可能需要更多的CPU介入。
QDMA：
- QDMA的设计目的是减少CPU的干预，特别是在使用一致性DMA映射时。这可以降低CPU负载，让CPU专注于其他计算密集型任务。
- QDMA通过队列机制实现了更高效的DMA操作，减少了CPU的负担。

5. 功耗

XDMA：
- 因为XDMA可能需要频繁处理缓存一致性问题，这可能会导致更高的功耗。
- 在某些情况下，XDMA的功耗可能高于QDMA。
QDMA：
- 通过减少CPU的干预，QDMA可能在某些情况下实现更低的功耗。
- QDMA的队列机制允许更高效的DMA操作，从而可能降低整体功耗。

6. 多任务支持

XDMA：
- XDMA的固定DMA通道数量限制了其多任务处理能力。
- 在需要处理多个并发任务时，XDMA的性能可能会受到限制。
QDMA：
- QDMA的多队列设计使其非常适合多任务环境，可以更好地支持并发数据传输。
- QDMA支持高达2048个队列，使得它在处理大量并发任务时表现优异。

QDMA的使用

Xilinx QDMA说明和测试-CSDN博客

1 测试工程

https://github.com/binfu1/vivado-dma/tree/master/qdma

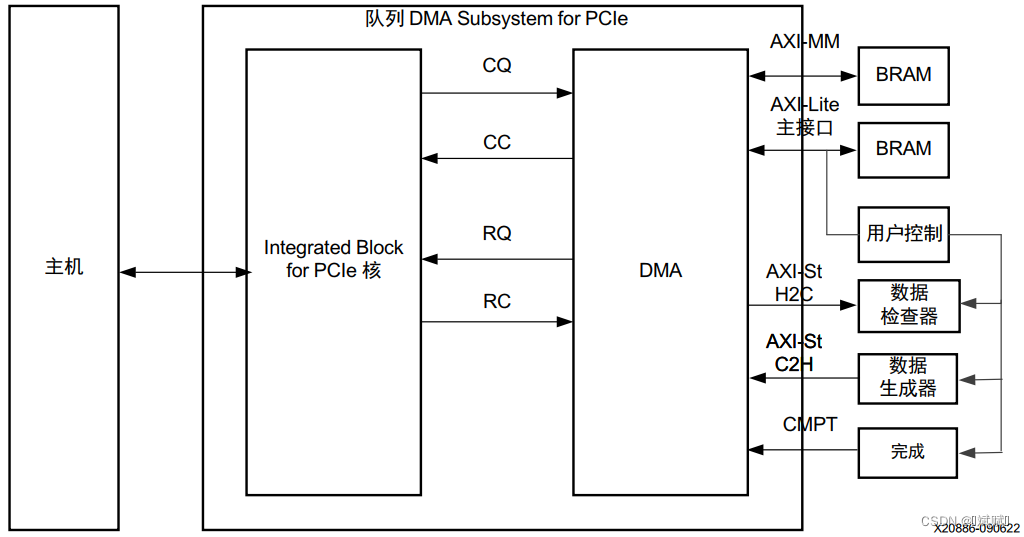

使用QDMA的Example工程，该工程可从Github下载，使用的FPGA板卡为浪潮的F37X加速器，运行工程目录下的run.sh执行run.tcl即可完成工程的创建和编译。

在这里插入图片描述

2 驱动安装

本节主要介绍QDMA驱动的源文件、编译和安装过程。

2.1 源文件说明

1.下载地址：DMA驱动下载 2.文件说明

文件	说明
apps	应用文件
docs	说明文件
driver	驱动源文件
scripts	脚本文件
RELEASE	版本说明
Makefile.txt	Makefile
bsd_license.txt	证书
COPYING	权限
license.txt	证书

2.2 驱动编译安装

1.依赖库安装：QDMA驱动依赖于libaio，所以在编译驱动前需要安装该库。

sudo apt-get install libaio-dev

2.驱动编译 2.1 执行make clean && make命令完成驱动文件的编译，在文件夹会生成bin文件夹，里面包含下述文件。如果需要添加新设备，可以在driver/src/pci_ids.h文件中添加。

文件	说明
dma-ctl	QDMA的控制和配置应用程序
dma-to-device	执行MM或ST模式的host-to-card的传输事务
dma-from-device	执行MM或ST模式的card-to-host的传输事务
dma-perf	测量QDMA的性能
qdma-pf.ko	PF驱动
qdma-vf.ko	VF驱动
dma-latency	测量ST H2C/C2H传输的乒乓延时
dma-xfer	说明QDMA传输的简单应用

2.2 如果只需要PF驱动可以执行make driver MODULE=mod_pf 2.3 如果只需要VF驱动可以执行make driver MODULE=mod_vf 2.4 如果要启用CPM5的VF 4K队列，执行make EQDMA_CPM5_VF_GT_256Q_SUPPORTED=1

3.驱动安装 3.1 执行sudo make install安装驱动和应用程序，执行完该命令后在/user/local/sbin文件下生成dma-ctl、dma-to-device等应用程序，在/lib/modules/<kernel version>/qdma文件夹下生成qdam-pf.ko和qdma-vf.ko驱动程序。 3.2 如果只安装驱动程序，可以执行sudo make install-mods 3.3 如果只安装应用程序，可以执行sudo make install-apps 3.4 如果需要卸载驱动和应用程序，可以执行sudo make uninstall

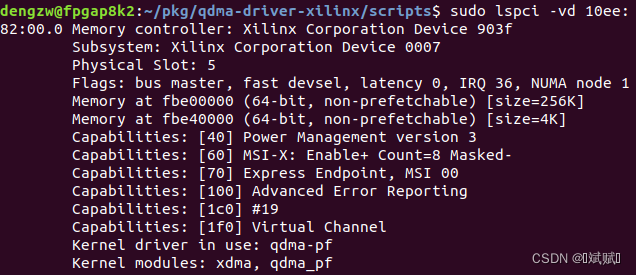

4.驱动加载 4.1 下载FPGA程序，执行lspci -vd <vendor id>找到设备的BDF号。 4.2 在加载驱动前需要生成一个qdma.conf文件放到/etc/modprobe.d文件夹下，用于参数传递。在scripts文件夹下有一个qdma_generate_conf_file.sh脚本，辅助生成配置文件。执行下述命令，脚本会自动在/etc/modprobe.d文件夹下生成qdma.conf文件。

sudo ./qdma_generate_conf_file.sh <bus_num> <num_pfs> <mod> <config_bar> <master_pf>

参数	说明
bus_num	BDF中的B
num_pfs	PF支持的数量，默认为4
mod	驱动的模式，默认为0 0-Auto；1-Poll；2-Direct Interrupt 3-Indirect Interrupt; 4-Legacy Interrupt
config_bar	配置的BAR空间
master_pf	主PF

4.3 执行sudo modprobe qdma-pf加载PF驱动，执行sudo modprobe qdma-vf加载VF驱动。由于在/lib/modules/<kernel version>/qdma文件夹下有qdam-pf.ko和qdma-vf.ko驱动程序，所以系统在启动时会自动加载这两个驱动。如果不需要开机加载这两个驱动，可以在/etc/modprobe.d/blacklist.cof文件中添加blacklist qdma-pf和blacklist qdma-vf语句。 5.修改qmax 执行下述命令修改最大队列数，安装驱动后默认的qmax是0，在执行测试脚本时出现错误，提示“unable to open device /dev/qdma82000-MM-0”。重启系统后这个值会恢复为0。

cat /sys/bus/pci/devices/0000:01:00.0/qdma/qmax   // 显示qmax
echo 8 > /sys/bus/pci/devices/0000:01:00.0/qdma/qmax   // 设置qmax为8

6.设置VF数量

cat /sys/bus/pci/devices/0000:01:00.0/sriov_totalvfs   // 显示每个PF的VF数量
echo 3 > /sys/bus/pci/devices/0000:01:00.0/sriov_numvfs   // 设置每个PF的VF数量为1024

3 调试工具

3.1 设备管理

应用dma-ctl用于管理驱动，可以实现下述功能，通过命令dma-ctl -h可查看帮助文件。

列出设备信息

dma-ctl dev list        // 列出系统可使用的PF和VF，以及每个function的queue base和queue max
dma-ctl qdma<bdf> cap   // 列出硬件和软件的版本信息
dma-ctl qdma<bdf> stat  // 列出数据统计信息

添加一个或多个队列

dma-ctl qdma<bdf> q add idx <N> [mode <st|mm>] [dir <h2c|c2h|bi|cmpt>]   // N-队列编号
dma-ctl qdma<bdf> q  add list <start_idx> <num_Qs> [mode <st|mm>] [dir <h2c|c2h|bi|cmpt>]

开始一个或多个队列

dma-ctl qdma<bdf> q start idx <N> [dir <h2c|c2h|bi|cmpt>]
dma-ctl qdma<bdf> q start list <start_idx> <num_Qs> [dir <h2c|c2h|bi|cmpt>]

暂停一个或多个队列

dma-ctl qdma<bdf> q stop idx <N> [dir <h2c|c2h|bi|cmpt>]
dma-ctl qdma<bdf> q stop list <start_idx> <num_Qs> [dir <h2c|c2h|bi|cmpt>]

删除一个或多个队列

dma-ctl qdma<bdf> q del idx <N> [dir <h2c|c2h|bi|cmpt>]
dma-ctl qdma<bdf> q del list <start_idx> <num_Qs> [dir <h2c|c2h|bi|cmpt>]

输出一个或多个队列信息

dma-ctl qdma<bdf> q dump idx <N> [dir <h2c|c2h|bi|cmpt>]
dma-ctl qdma<bdf> q dump list <start_idx> <num_Qs> [dir <h2c|c2h|bi|cmpt>]

输出一个或多个队列描述符信息

dma-ctl qdma<bdf> q dump idx <N> [dir <h2c|c2h|bi|cmpt>] [desc <x> <y>]   // <x>-range start;<y>-range end
dma-ctl qdma<bdf> q dump list <start_idx> <num_Qs> [dir <h2c|c2h|bi|cmpt>] [desc <x> <y>]

输出一个或多个队列完成信息

dma-ctl qdma<bdf> q dump idx <N> [dir <h2c|c2h|bi|cmpt>] [cmpt <x> <y>]
dma-ctl qdma<bdf> q dump list <start_idx> <num_Qs> [dir <h2c|c2h|bi|cmpt>] [cmpt <x> <y>]

输出中断信息

dma-ctl qdma<bdf> intring dump vector <N> <start_idx> <end_idx>

3.2 数据读写

读寄存器

dmactl qdma<bdf> reg read bar <N> <addr>   // N-Bar号；addr-地址

写寄存器

dmactl qdma<bdf> reg write bar <N> <addr>

输出队列寄存器

dmactl qdma<bdf> reg dump [dmap <Q> <N>]   // Q-队列号；N-队列数量

写入数据

dma-to-device [OPTIONS]
-d (--device) device path from /dev. Device name is formed as qdmabbddf-<mode>-<queue_number>
-a (--address) the start address on the AXI bus
-s (--size) size of a single transfer in bytes, default 32 bytes
-o (--offset) page offset of transfer
-c (--count) number of transfers, default 1
-f (--data input file) filename to read the data from.
-w (--data output file) filename to write the data of the transfers
-h (--help) print usage help and exit
-v (--verbose) verbose outpu

读出数据

dma-from-device [OPTIONS]
-d (--device) device path from /dev. Device name is formed as qdmabbddf-<mode>-<queue_number>
-a (--address) the start address on the AXI bus
-s (--size) size of a single transfer in bytes, default 32 bytes.
-o (--offset) page offset of transfer
-c (--count) number of transfers, default is 1.
-f (--file) file to write the data of the transfers
-h (--help) print usage help and exit
-v (--verbose) verbose output

4 测试分析

4.1 测试脚本

执行脚本qdma_run_test_pf.sh完成对PF的测试，执行命令如下，整个测试流程包括获取设备、设置复位、h2c和c2h的mm接口测试、h2c的st接口测试和c2h的st接口测试。

sudo ./qdma_run_test_pf.sh <bdf> <qid_start> <num_qs> <desc_bypass_en> <pfetch_en> <pfetch_bypass_en> <flr_on>

参数	说明
bdf	设备的BDF号
qid_start	队列的起始ID
num_qs	从qid_start开始的队列数量，默认为04
desc_bypass_en	使能描述符旁路，默认为0
pfetch_en	使能预取，默认为0
pfetch_bypass_en	使能预取旁路，默认为0
flr_on	启用function level reset，默认为0

获取设备：get_dev 执行dma-ctl dev list获取设备信息。
设置复位：set_flr 如果设置了function level reset，则对修改系统中的reset文件对PCIe设备进行复位。
MM测试：run_mm_h2c_c2h 1.找到AXI Lite的bar空间：get_user_bar 2.设置设备：dev_mm_c2h、dev_mm_h2c、out_mm 3.开始队列传输：queue_start，执行dma-ctl q add、dma-ctl q start 4.传输数据到FPGA：dma_to_device 5.从FPGA中取出数据：dma_from_device 6.比较两个文件的内容是否相等，结束测试。 7.清理队列：cleanup_queue，执行dma-ctl q stop、dma-ctl q del
H2C测试 1.找到AXI Lite的bar空间：get_user_bar 2.设置设备：dev_st_h2c 3.开始队列传输：queue_start，执行dma-ctl q add、dma-ctl q start 4.传输数据到FPGA：dma_to_device 5.读取FPGA的数据对比结果dma-ctl reg read，结束测试。 6.清理队列：cleanup_queue，执行dma-ctl q add、dma-ctl q start
C2H测试 1.找到AXI Lite的bar空间：get_user_bar 2.设置设备：dev_st_c2h、out_st 3.开始队列传输：queue_start，执行dma-ctl q add、dma-ctl q start 4.传输数据到FPGA：dma_from_device 5.比较两个文件的内容是否相等，结束测试。 6.清理队列：cleanup_queue，执行dma-ctl q add、dma-ctl q start
