图纸投射机器设配简介书
一、设配名称：“图纸投射机器设备”。
二、技术领域：它属于机械工程、计算机辅助设计等领域。
三、背景技术以及现有存在的问题：
A.背景
图纸投射机器设配是一种用于汽车、电子、电器等行业的生产设备，它可以通过工作人员提供的CAD等设计图纸投射出将电线、电缆等线材按照一定的顺序和工艺要求进行组装，形成各种线束产品。图纸投射机器设配的工作原理是通过图纸中相应的输送带或链条将线材从一个控制台输送到各个工位，每个工位上都有相应的工人或设备进行组装、焊接、测试等操作。这种流水线生产方式可以大大提高生产效率和产品质量，减少人工操作的误差和劳动强度。随着科技的不断发展，线束组装流水线也在不断升级和改进。总之，图纸投射机器设配是一种非常重要的生产设备，它对于提高企业的生产效率和产品质量具有重要的作用。
B.问题
传统线束生成车间可能会存在这些问题，依赖人工，容易出错，质量不稳定，生产效率低，难以满足大规模生产需求。成本较高，包括人力成本和材料浪费。缺乏灵活性，难以快速适应产品变化，其中大的问题在于工人负责模块的沟通成本和每次更换图纸的印刷成本。
四、设配内容：

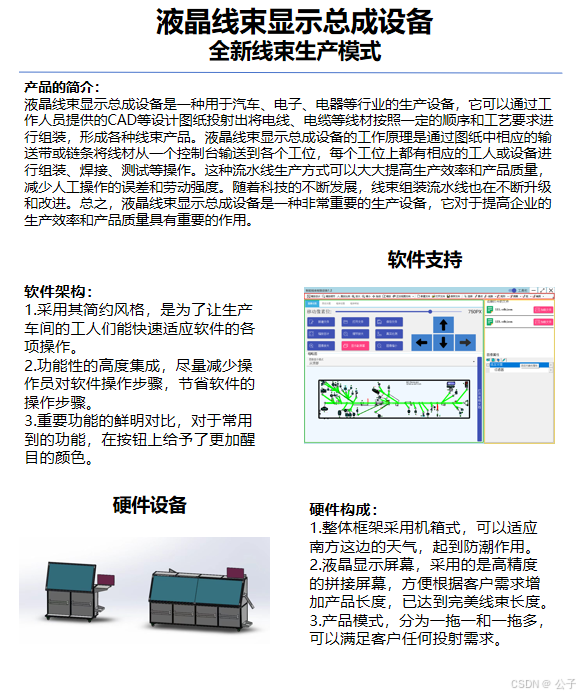

A.结构
硬件组成
a 屏幕
65 寸屏幕尺寸：1439mmX809mm;分辨率：4K（标配）
85 寸屏幕尺寸：1881mmX1058mm;分辨率：4K（高配）
此外，显示尺寸:客户可根据线束长度需求定制所对应的尺寸，显示屏尺寸.
b 工作站
名称简介：台式机电脑主机商用办公电脑整机-13 代 i5-13500 16G 512固态 GTX1650（可定制）。
c 外部设备
Pc 显示器：27 寸显示器
键盘鼠标：DELL 标配
显示器连接线：4K-2.1HDML 线
排插：公牛 GN-Z1441J
性能特点:
定制版图纸投射软件可实现图纸1:1的比例投影,可以通过调节参数达到0误差。
可快速打开对应产品图纸，产品图纸可随意切换。
可升级、模块化、灵活的系统提高生产效率；人机交互界面。
五、设配运行逻辑
A.用户启动设备，系统进行初始化。
将设备插上电源，等待设配启动 —> 进入windows操作系统后，系统会执行自动化脚本打开名称为“图纸投射”软件 —> 软件初始化，加载缓存文件若干 —> 等待操作员执行指令操作。
B.用户选择加载图纸文件，设备读取并处理图纸。
操作员选中需要投射的文件后，程序会自动识别文件的类型 —> 将识别出的文件类型提交给对应的处理单元 —> 处理单元解析文件中的所有信息后，转化成不同的数据格式，然后将不同类型的数据格式提交给对应的数据处理模块 —> 各个数据模块处理完后会生成一个个的整型二维数组用来记录各种图像的点位等信息 —> 最后将生成的点位数组提交给windows的GUI图形处理器，完成图像的展示。
C.用户通过控制面板调整投射参数。

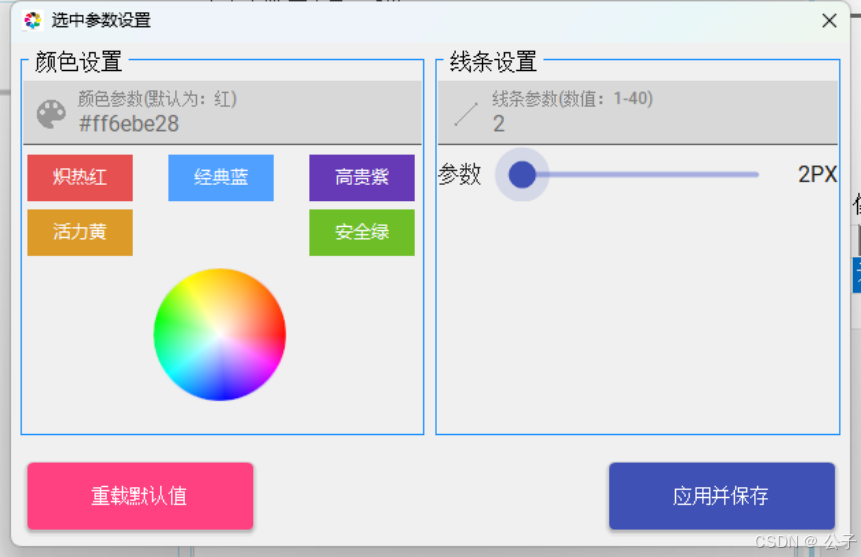

操作员可以通过软件上的控制按钮对投射到屏幕上的任意图像对象进行参数的调整（如：线段的位置，大小，颜色，粗细度，以及几何空间位置）
D.设备将处理后的图纸投射到屏幕上。

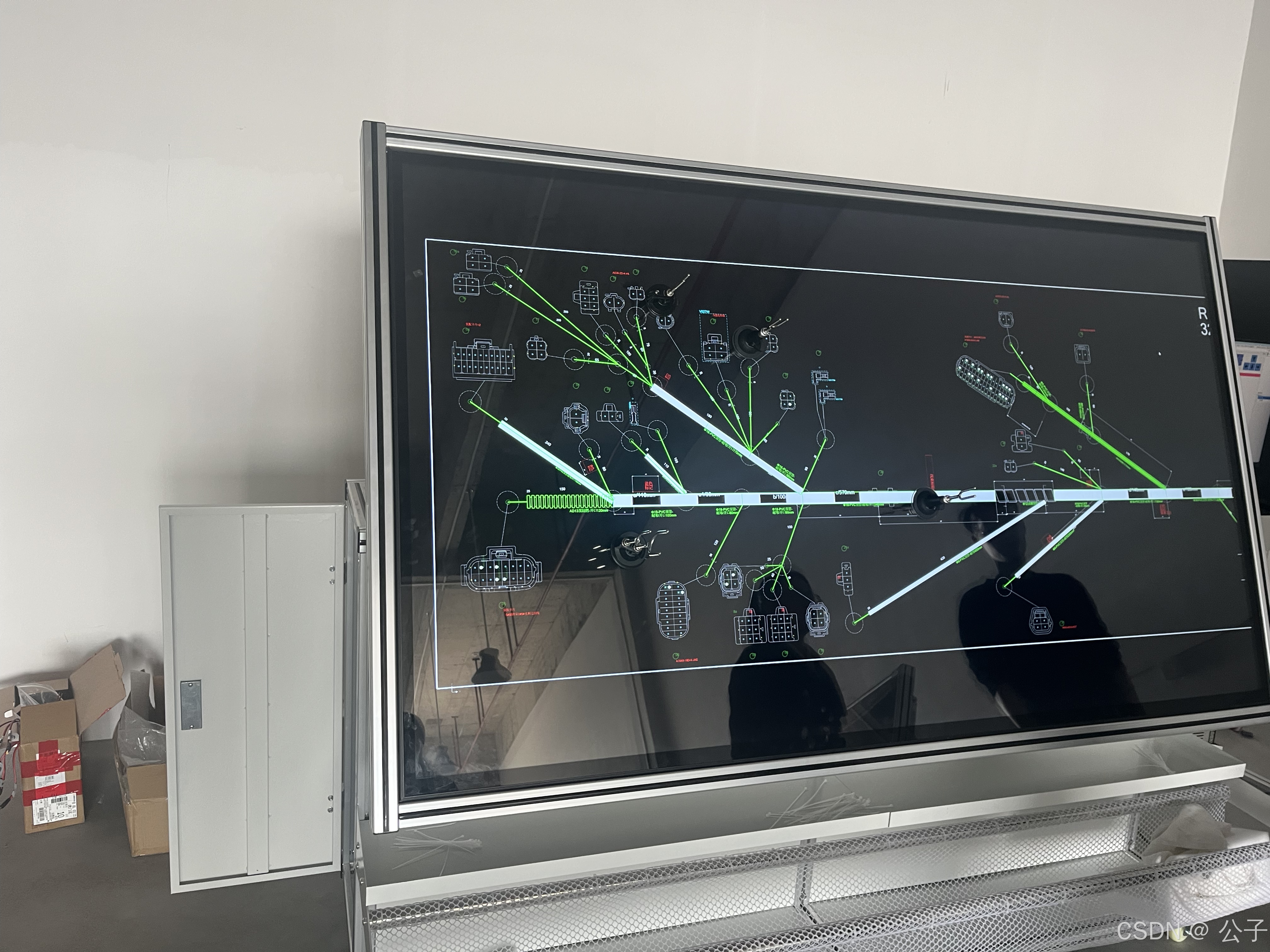

软件将想要的图像显示在控制台的屏幕上后，再可以通过第三方厂家提供的点阵技术将图像投射到更大的屏幕上（也包括其他屏幕）
E.用户可以进行缩放、旋转等交互操作。
在软件上可以对图像进行基础的缩放，旋转，移动等基础操作。
F.如遇到错误，设备显示报错信息并尝试自动恢复。

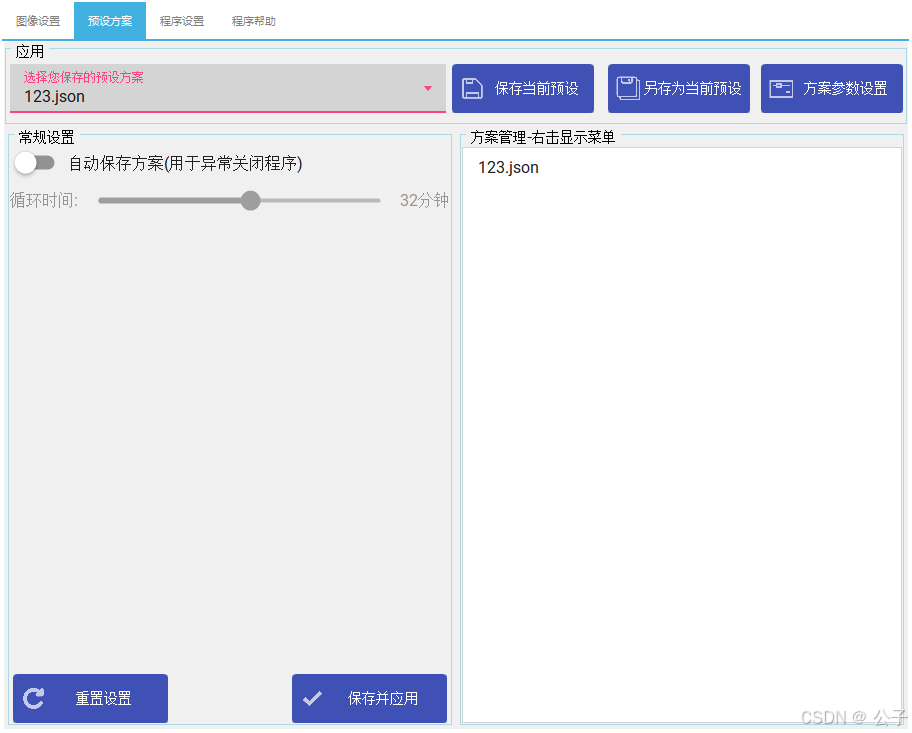

在软件的使用中，如果发生了意外的情况，程序会根据发出错误的定位来做出对数据完整性的补救，软件内部出现错误后，会将当前报错模块初始化，不会影响软件的正常运行，但如果遇到了突然物理性的事故（如：停电，设备损坏）导致无法继续工作，程序会根据用户设置的自动保存数据功能来降低损失。
G.设备支持数据传输，可与其他系统进行交互。
软件控制模块在windows系统下运行的，但是软件提供了外接的API用来兼容其他系统对其简易控制，例如：linux，ios，Android（主要的通讯协议：WIFI6.0，BT蓝牙低能耗2.0）
H.系统具备安全机制，保障设备和数据安全。
软件的运行模式为脱机离线，未与互联网联通，不用考虑网络安全的问题。
软件所保存的文件格式是本公司独自开发的文件格式，拥有独有的读取/写入方式，即使有意者获取到了文件，但是其解析难度是巨大的。
I.性能优化确保投射效果和速度。
硬件方面，我们都是采用的最高配置标准进行的组装，以确保硬件功能有富余的情况。
软件方面，首先采用的是微软旗下最稳定并且性能最佳的NET4.8框架，对主要文件的处理方面采用了热加载的方式，加快响应速度，在次要文件的处理方面采用了冷加载的方式。（热加载：内存读取，冷加载：磁盘读取）
J.支持多用户管理，不同用户有不同权限。
软件内部拥有者权限模块，对于不同的操作员赋予不同的操作权限，以确保数据的机密性。
K.设备可与 CAD 软件集成，实现更便捷的操作。
软件内部加入了CAD集成模块，可以直接打开CAD图纸文件，也可以应用到CAD软件里面的一些工具。
六、详细操作

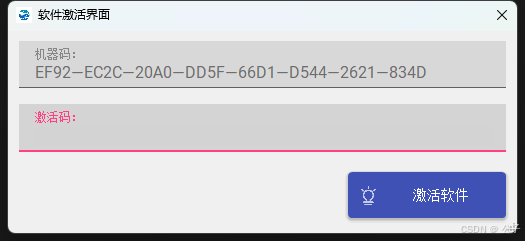

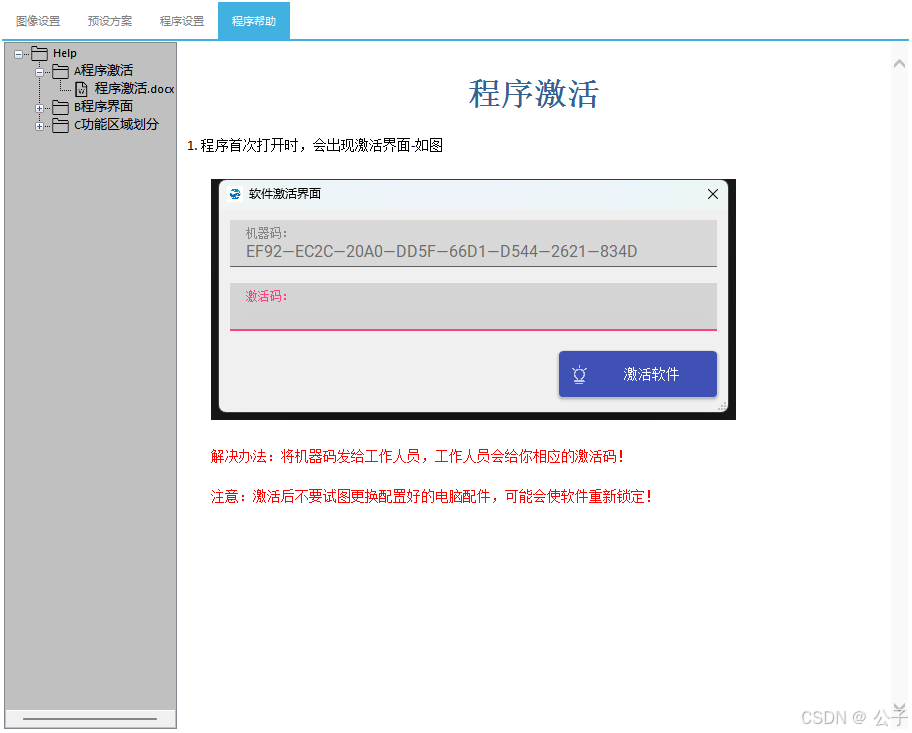

A.软件激活,程序首次打开时，会出现激活界面-如图
在这里插入图片描述

解决办法：将机器码发给工作人员，工作人员会给你相应的激活码！
注意：激活后不要试图更换配置好的电脑配件，可能会使软件重新锁定！

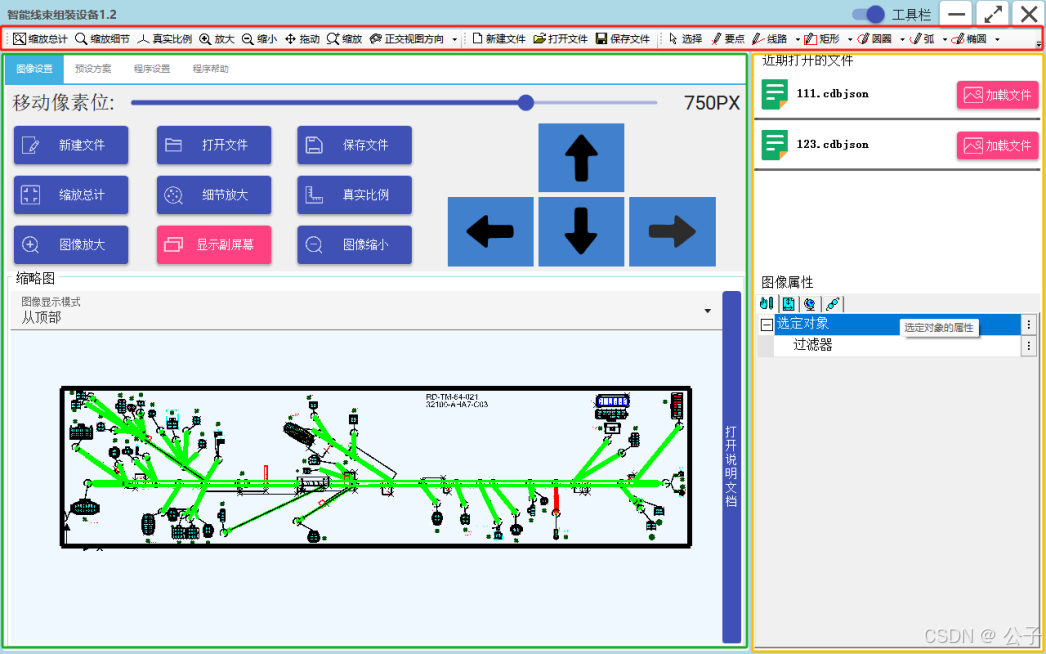

B.主页面,主要由4个区域构成-如图
在这里插入图片描述

红色区域：按钮区
绿色区域：快捷区

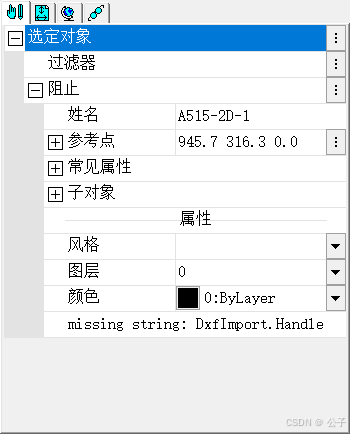

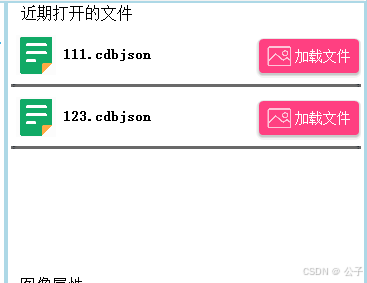

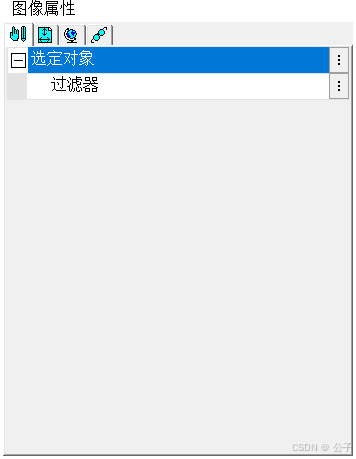

黄色区域：文件以及属性区域
C.按钮区
a)文件按钮
在这里插入图片描述

1.新建按钮 — 新建一个扩展名为cdbjson的文件，可以进行一些图形编辑
2.打开按钮 — 打开选择文件对话框，先选择需要打开的文件类型，再选择需要大的相应文件即可
3.保存按钮 — 将当前加载后的文件保存为名为cdbjson的文件，可以保存用户当前操作状态

b)图形控制按钮
在这里插入图片描述

1.缩放总体 — 是将图形居中并且自适应当前窗口大小。
2.缩放细节 — 是将您所选中的区域进行全屏放大。

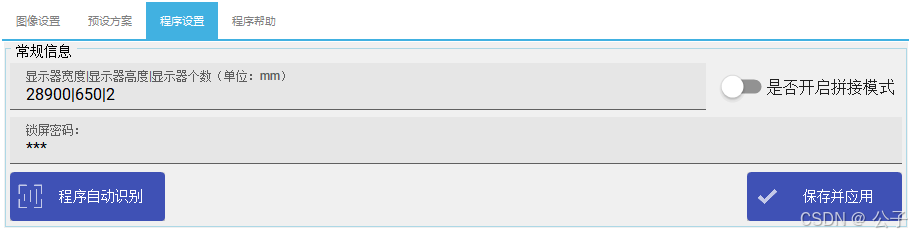

3.真实比例 — 可以将您提供展示的图形进行物理一比一还原显示（注意：如果使用非本公司原装屏幕则需要重新设置一下屏幕尺寸信息）。
4.放大 — 将图形放大1.1倍（快捷方式：通过鼠标滚轮上）。
5.缩小 — 将图形缩小0.9倍（快捷方式：通过鼠标滚轮下）。
6.拖动 — 改变图形所在位置（快捷方式：通过鼠标中键按下）。
7.缩放 — 点击按钮后，用鼠标进行选择性图形位置缩放。

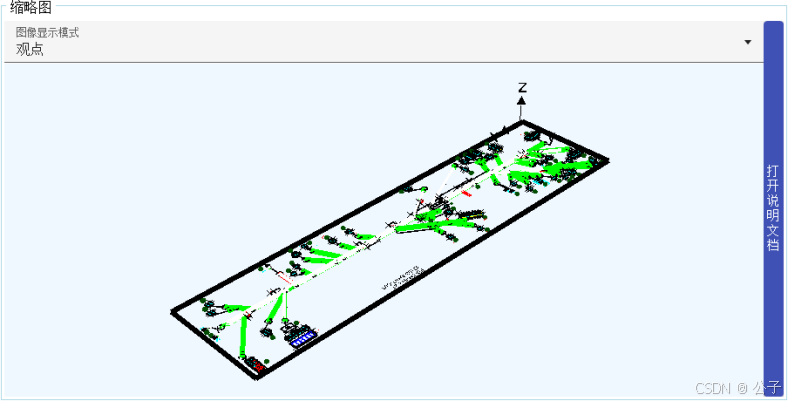

8.视图按钮 — 改变图形显示方式。
c)基础画图按钮
在这里插入图片描述

有些是直接引用的cad库的按钮。
D.快捷区
a)图像设置

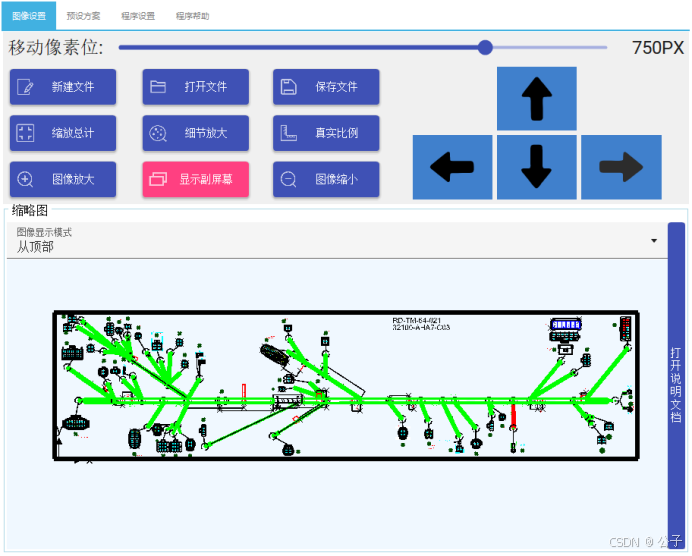

例图
在这里插入图片描述

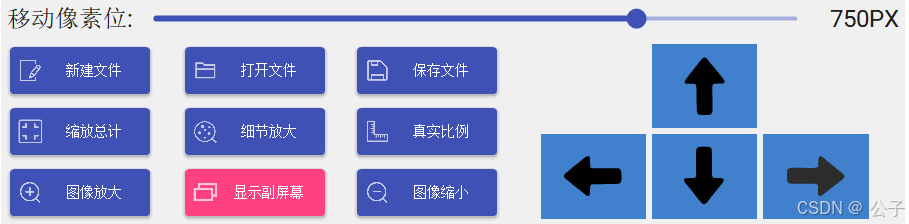

1.快捷按钮
例图
在这里插入图片描述

新建文件，打开文件，保存文件，缩放总计，细节放大，真实比例，图像放大，图像缩小这些按钮都与按钮区域的按钮功能一样，设计出来是为了让工人更加直观的操作。
“移动像素位”拖动按钮—是调节图像平移速度的，配合上下左右按钮使用（也可以通过键盘上的WSAD键位控制移动）

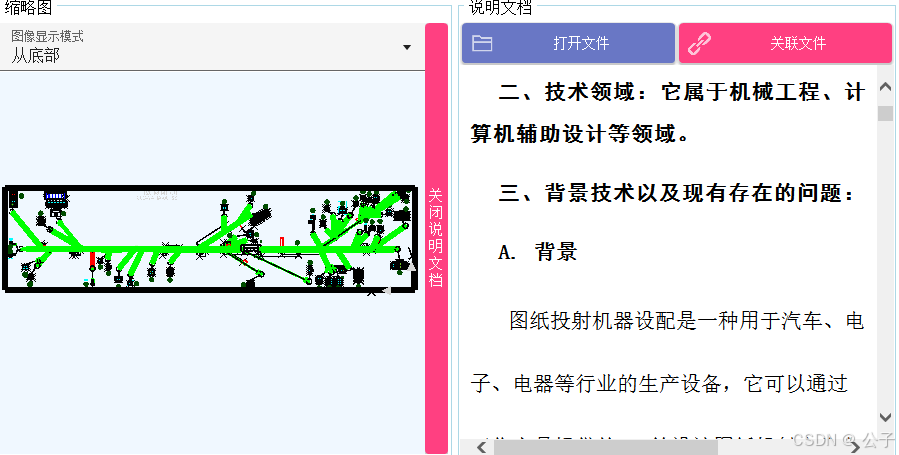

显示副屏幕—可以将缩略图的图像映射到您指定的屏幕上（非主屏幕的其他屏幕）。
如图，程序会默认选中列表中第一的附属屏幕
在这里插入图片描述
