R_TRIG上升沿



使用上升沿功能块R_TRIG,先要实例化上升沿功能块，和定义普通的数据类型的变量相同的操作；

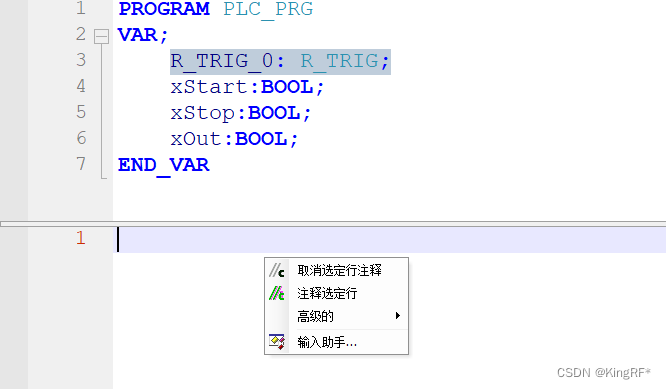

在空白处，右键点击输入助手；

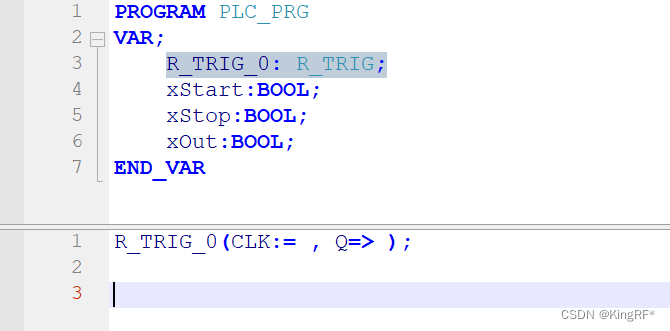

 双击实例化的变量名；

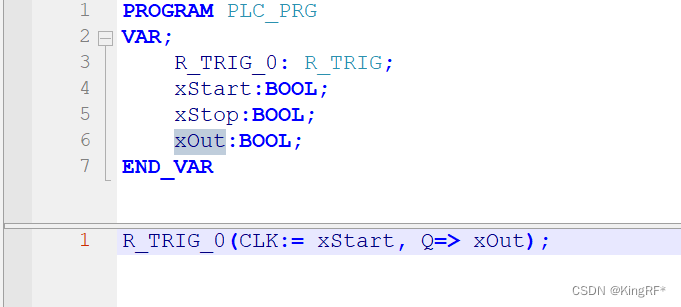

 检测到xStart上升沿，xOut只输出一个扫描周期；

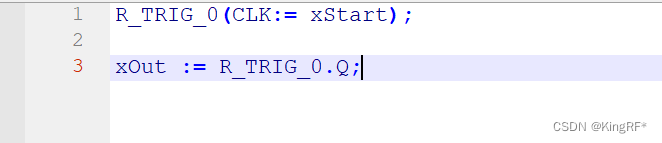

 也可以通过实例名.输入/输出方式，同上一样；

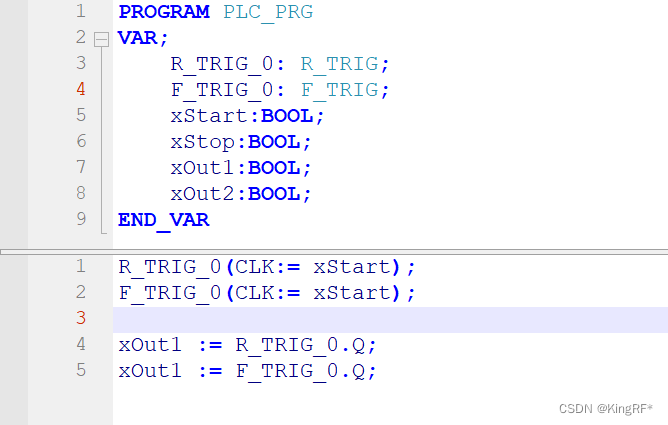

F_TRIG下降沿

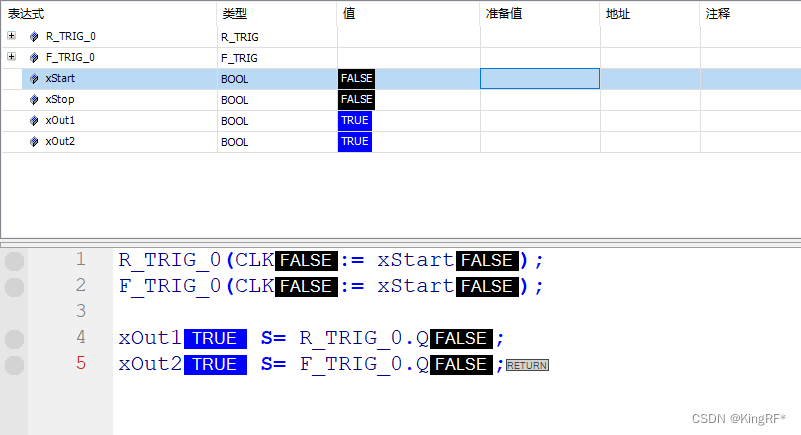

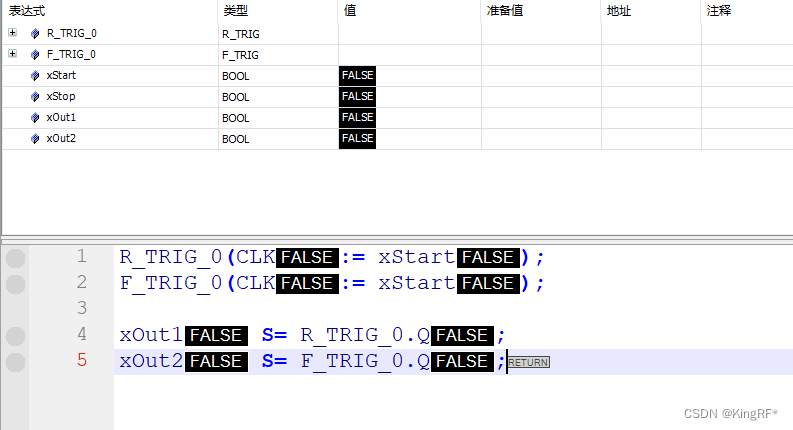

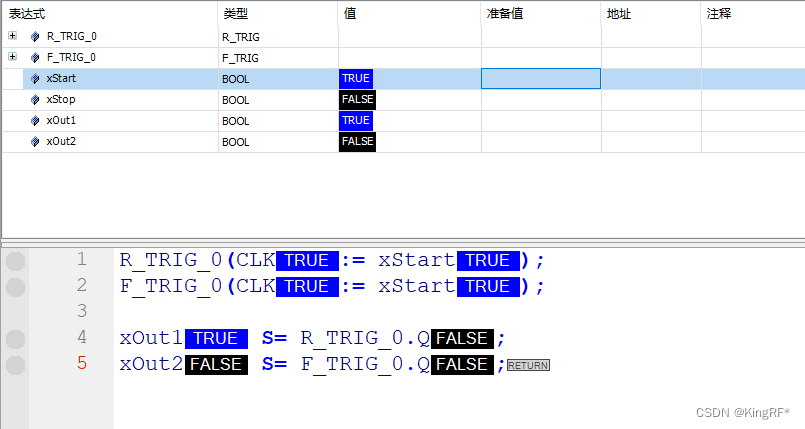

 当按钮xStart按下的上升沿触发xOut1置位，当松开按钮xStart的下降沿触发xOut2置位；
