本文介绍了如何在电子图纸中正确插入源箭头和目标箭头，特别是在不同图纸间进行操作的方法。强调了线号定义的重要性，并详细阐述了如何通过设置分区和更新线号参考来确保箭头指向的准确性。同时，提到了在图形之间设置互动参考的步骤，以及更新标题栏和执行项目范围的操作，确保整个过程的完整性和一致性。

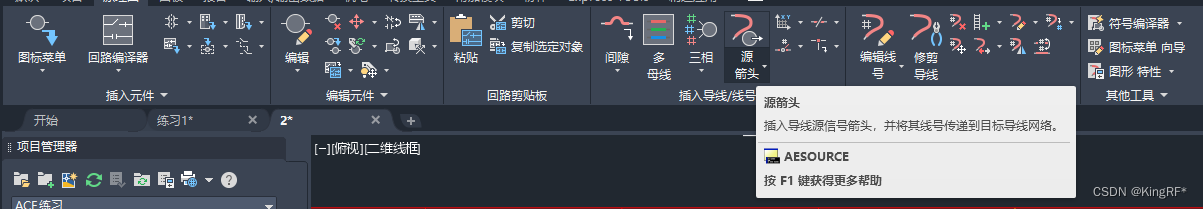

在一张图纸上插入源 箭头；
选中一根导线；

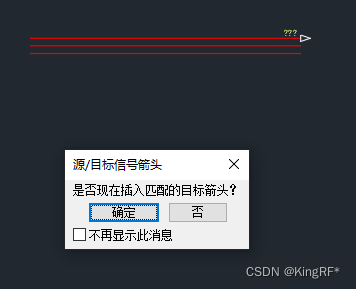

如果源和目标在同一张图纸上，则可以点击确定，插入目标箭头；
如果不在同一张图纸上，则点击否，后面在插入目标箭头；

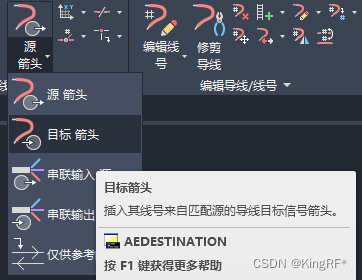

在另一张图纸上插入目标箭头；

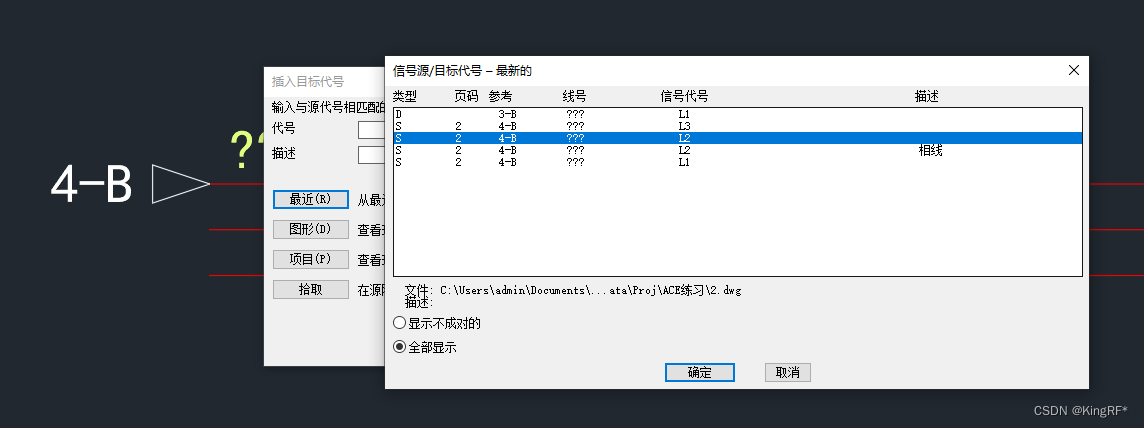

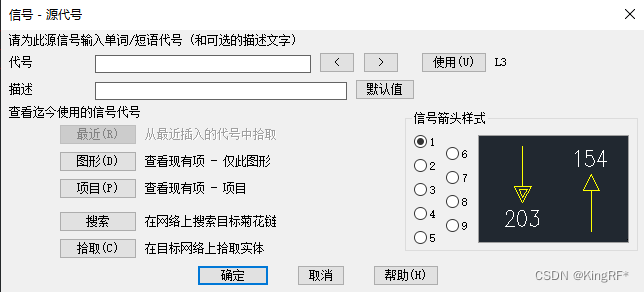

可以在代号中输入源 箭头的代号，也可以从最近里选择；
源箭头指向的目标箭头的位置在3-B，目标箭头指向的源箭头在4-B

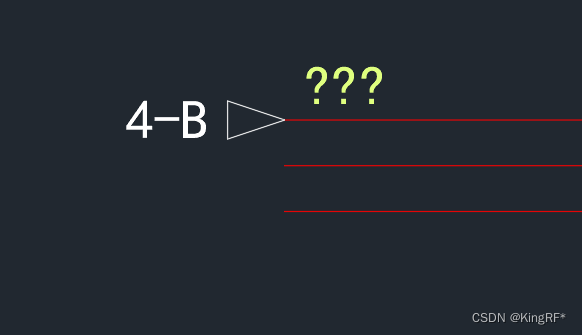

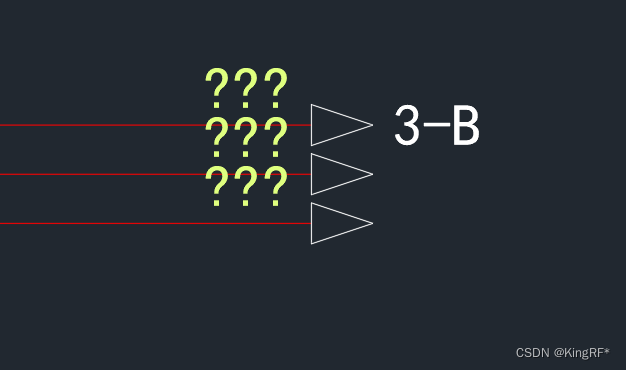

？？？，三个问号是因没有给线定义线号；
如果指向的位置不对，需要对分区设置；最好在建立项目的时候，就把这些设置好；

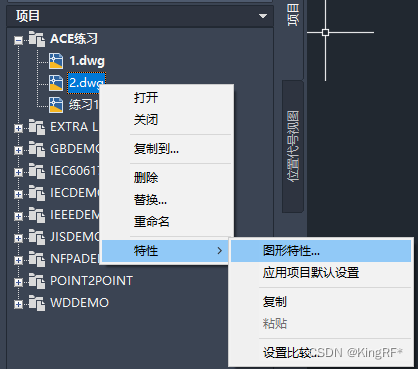

只显示了行和列的位置，而没有显示页号，要在图纸的特性中修改；

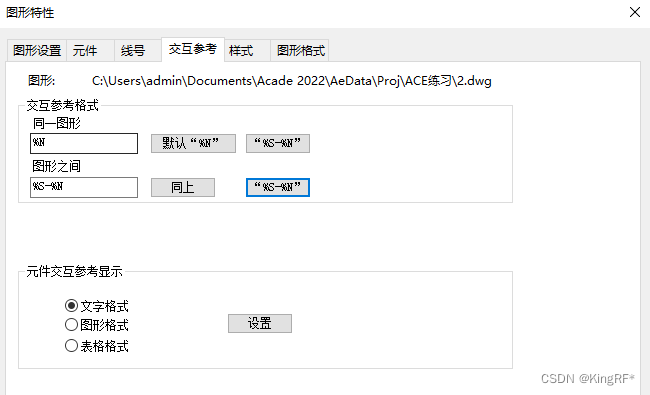

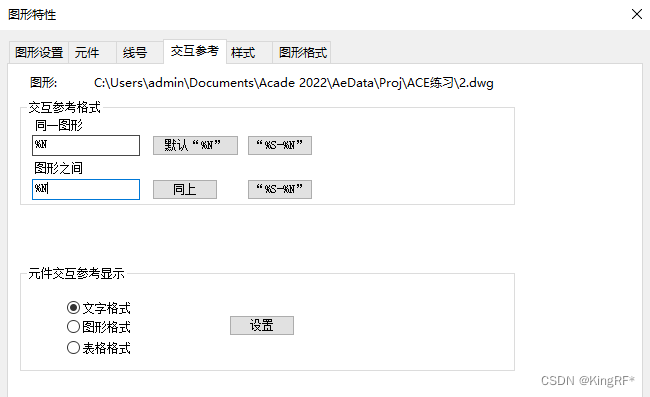

将交互参考里的图形之间设为 %S-%N；
需要对两张图纸都设置；

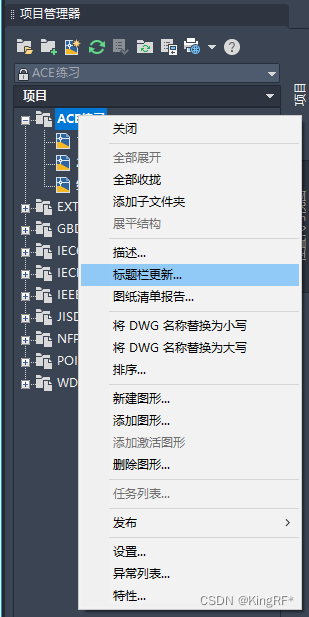

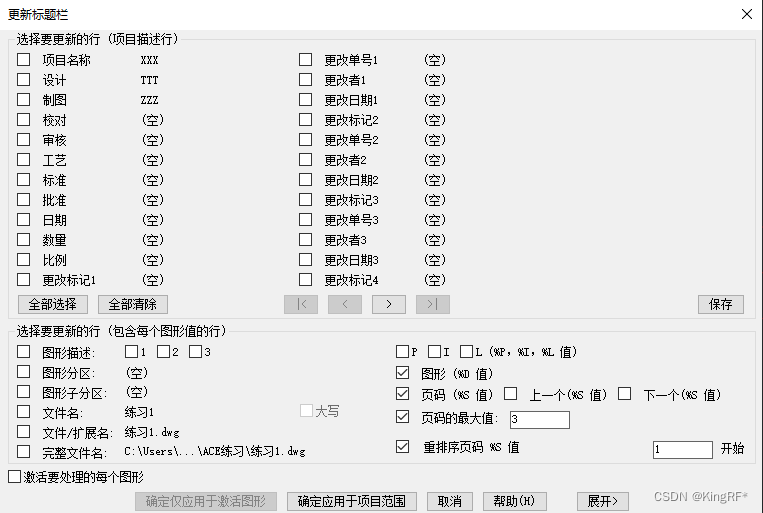

还要更新标题栏；
勾选四个选项后，点击确定应用于项目范围，并全部执行；

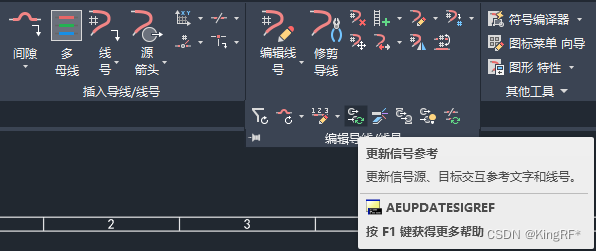

设置完后，需要更新信号参考；

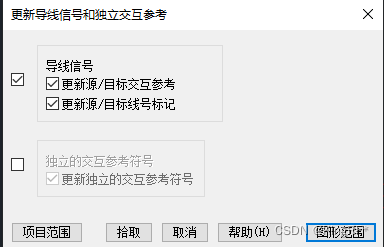

点击更新线号参考；
点击项目范围；

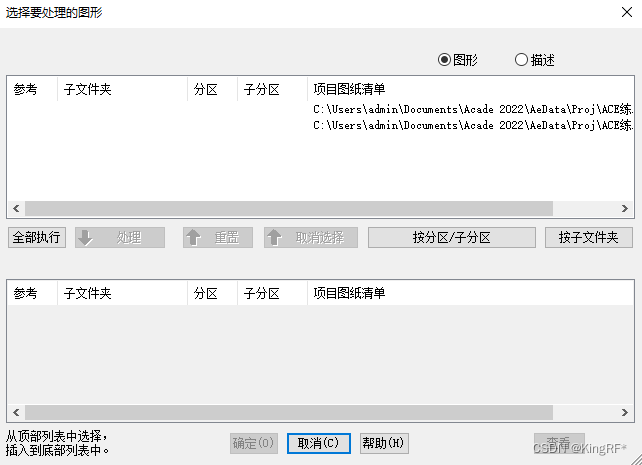

点击全部执行；
点击确定；

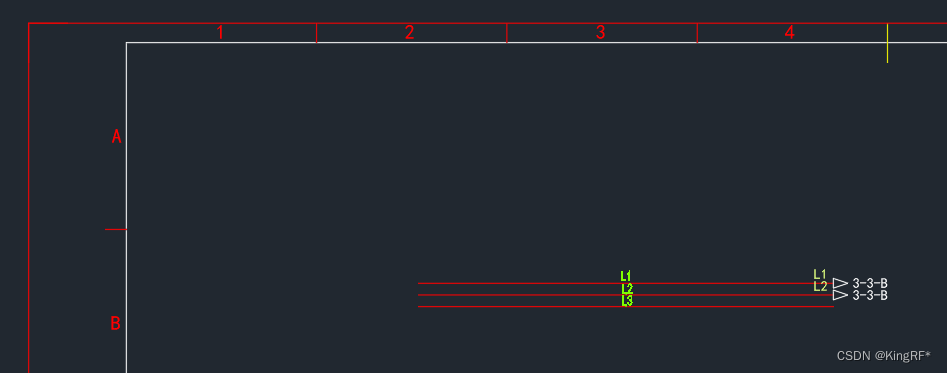

此时源 箭头在第3页第3列B行；
