一、自适应模糊PID原理

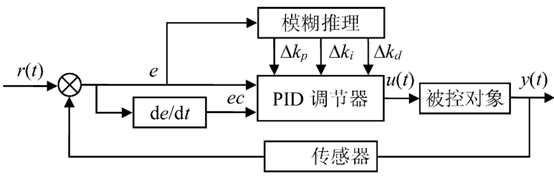

自适应模糊PID 控制系统结构如图所示。控制系统以偏差e和偏差变化率ec作为输入量，利用模糊规则进行模糊推理，输出Δkp，Δki，Δkd。对PID三个参数进行在线分析与调整，而自适应模糊PID 控制器输出u( t) 作用Mosfet开关管上，从而使sepic的输出电压达到要求的实时稳定性。
在这里插入图片描述
图 4.2.1 模糊PID结构图
系统采用两输入一输出的模糊控制器的形式，以密度偏差e 和偏差变化率ec 作为模糊控制器的输入量，以PID 参数的修正量Δkp，Δki，Δkd分别为模糊控制器的输出量。其变量、基本论域、模糊子集、模糊论域、量化因子、比例因子如表所示。考虑到论域覆盖范围和灵敏度，并且为了F28027计算简便，各模糊子集采用三角形隶属函数。

表 4.2.1 ΔKp模糊规则表
在这里插入图片描述

表4.2.2ΔKi模糊规则表
在这里插入图片描述

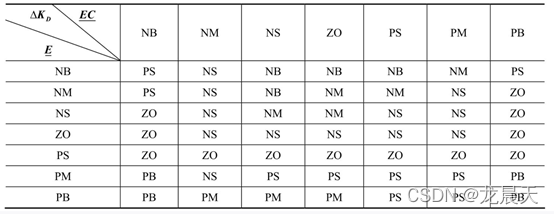

表4.2.3ΔKd模糊规则表
在这里插入图片描述
在这里插入图片描述

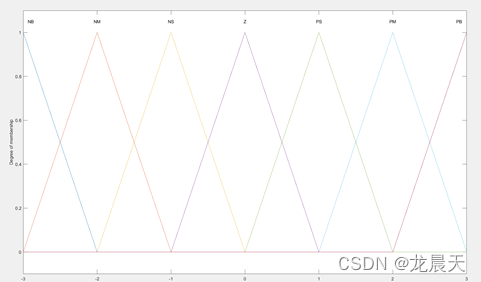

图4.2.2 隶属度函数
根据已经确立的模糊控制规则和隶属度函数，采用Mamdani推理方法，面积重心法非模糊化。
在这里插入图片描述

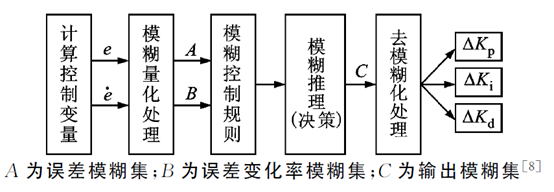

总结一下，整个模糊自适应PID的运算工程如下所示：

在这里插入图片描述

二、代码实现

该工程来自https://github.com/FlameAlpha/fuzzy-pid
某位国内大佬编写，顶礼膜拜。

fuzzy_pid.h

#ifndef _FUZZY_PID_H_
#define _FUZZY_PID_H_

#ifdef __cplusplus
extern "C" {
#endif


#include "math.h"
#include "stdlib.h"
#include "User_Component/mySci/printf.h"



#ifndef bool
#define bool char
#endif

#ifndef false
#define false (char)0
#endif

#ifndef true
#define true (char)1
#endif


// Fuzzy quantity fields
enum quantity_fields
{
    qf_small = 5,
    qf_middle = 7,
    qf_large = 8
};

#define qf_default qf_middle

struct fuzzy
{
    unsigned int input_num;
    unsigned int output_num;
    unsigned int fo_type;
    unsigned int *mf_type;
    int *mf_params;
    unsigned int df_type;
    int *rule_base;
    float *output;
};

struct PID
{
    float kp;
    float ki;
    float kd;

    float delta_kp_max;
    float delta_ki_max;
    float delta_kd_max;

    float delta_kp;
    float delta_ki;
    float delta_kd;

    float error_max;
    float delta_error_max;

    float last_error;
    float current_error;

    float intergral;
    float intergral_limit;

    float dead_zone;
    float feed_forward;

    float output;

    int output_min_value;
    int output_middle_value;
    int output_max_value;

    float linear_adaptive_kp;

    struct fuzzy *fuzzy_struct;
};

#define NB -3
#define NM -2
#define NS -1
#define ZO 0
#define PS 1
#define PM 2
#define PB 3



//#define fuzzy_pid_debug_print
//#define fuzzy_pid_dead_zone
//#define fuzzy_pid_integral_limit
//#define fuzzy_pid_rule_base_deep_copy

#define pid_params_count 7

#define torque_mode 1
#define position_mode 2
#define control_mode position_mode

#if control_mode == position_mode
#define max_error 5.0f
#define max_delta_error 5.0f
#else
#define max_error 12.0f
#define max_delta_error 12.0f
#endif

#define min_pwm_output 250
#define middle_pwm_output 1500
#define max_pwm_output 2900

struct fuzzy *fuzzy_init(unsigned int input_num, unsigned int output_num);

void fuzzy_params_init(struct fuzzy *fuzzy_struct, unsigned int mf_type, unsigned int fo_type, unsigned int df_type,
                       int mf_params[], int rule_base[][qf_default]);

void fuzzy_control(float e, float de, struct fuzzy *fuzzy_struct);



struct PID *raw_fuzzy_pid_init(float kp, float ki, float kd, float integral_limit, float dead_zone,
                               float feed_forward, float error_max, float delta_error_max, float delta_kp_max,
                               float delta_ki_max, float delta_kd_max, unsigned int mf_type, unsigned int fo_type,
                               unsigned int df_type, int *mf_params, int rule_base[][qf_default],
                               int output_min_value, int output_middle_value, int output_max_value);

//float params[pid_params_count] = {kp, ki, kd, integral_limit, dead_zonefeed_forward, linear_adaptive_kp};


struct PID *fuzzy_pid_init(float *params, float delta_k, unsigned int mf_type, unsigned int fo_type,
                           unsigned int df_type, int mf_params[], int rule_base[][qf_default]);


struct PID **
fuzzy_pid_vector_init(float params[][pid_params_count], float delta_k, unsigned int mf_type, unsigned int fo_type,
                      unsigned int df_type, int *mf_params, int rule_base[][qf_default],
                      unsigned int count);


float fuzzy_pid_control(float real, float idea, struct PID *pid);

int direct_control(int zero_value, int offset_value, bool direct);


int fuzzy_pid_motor_pwd_output(float real, float idea, bool direct, struct PID *pid);

void delete_pid(struct PID *pid);

void delete_pid_vector(struct PID **pid_vector, unsigned int count);

#ifdef __cplusplus
}
#endif

#endif //_FUZZY_PID_H_

fuzzy_pid.c

#include "User_Component/myPID/fuzzy_pid.h"

struct fuzzy *fuzzy_init(unsigned int input_num, unsigned int output_num)
{
    struct fuzzy *fuzzy_struct = (struct fuzzy *) malloc(sizeof(struct fuzzy));
    fuzzy_struct->input_num = input_num;
    fuzzy_struct->output_num = output_num;
    fuzzy_struct->mf_type = (unsigned int *) malloc((input_num + output_num) * sizeof(unsigned int));
#ifdef fuzzy_pid_rule_base_deep_copy
    fuzzy_struct->mf_params = (int *) malloc(4 * qf_default * sizeof(int));
    fuzzy_struct->rule_base = (int *) malloc(output_num * qf_default * qf_default * sizeof(int));
#endif
    fuzzy_struct->output = (float *) malloc(output_num * sizeof(float));
    return fuzzy_struct;
}

void delete_fuzzy(struct fuzzy *fuzzy_struct)
{
    free(fuzzy_struct->mf_type);
    free(fuzzy_struct->output);
    free(fuzzy_struct);
}

void fuzzy_params_init(struct fuzzy *fuzzy_struct, unsigned int mf_type, unsigned int fo_type, unsigned int df_type,
                       int mf_params[], int rule_base[][qf_default])
{
    for (unsigned int i = 0; i < fuzzy_struct->input_num + fuzzy_struct->output_num; ++i)
    {
        fuzzy_struct->mf_type[i] = mf_type;
    }

    for (unsigned int i = 0; i < fuzzy_struct->output_num; ++i)
    {
        fuzzy_struct->output[i] = 0;
    }

#ifdef fuzzy_pid_rule_base_deep_copy
    for (unsigned int j = 0; j < 4 * qf_default; ++j)
    {
        fuzzy_struct->mf_params[j] = mf_params[j];
    }

    for (unsigned int k = 0; k < fuzzy_struct->output_num * qf_default; ++k)
    {
        for (unsigned int i = 0; i < qf_default; ++i)
        {
            fuzzy_struct->rule_base[k * 7 + i] = rule_base[k][i];
        }
    }
#else
    fuzzy_struct->mf_params = mf_params;
    fuzzy_struct->rule_base = (int *) rule_base;
#endif

    fuzzy_struct->fo_type = fo_type;
    fuzzy_struct->df_type = df_type;
}

#define inverse(parameter) 1.0f/(float)parameter

// Gaussian membership function
float gaussmf(float x, float sigma, float c)
{
    return expf(-powf(((x - c) / sigma), 2.0f));
}

// Generalized bell-shaped membership function
float gbellmf(float x, float a, float b, float c)
{
    return inverse(1.0f + powf(fabsf((x - c) / a), 2.0f * b));
}

// Sigmoidal membership function
float sigmf(float x, float a, float c)
{
    return inverse(1.0f + expf(a * (c - x)));
}

// Trapezoidal membership function
float trapmf(float x, float a, float b, float c, float d)
{
    if (x >= a && x < b)
        return (x - a) / (b - a);
    else if (x >= b && x < c)
        return 1.0f;
    else if (x >= c && x <= d)
        return (d - x) / (d - c);
    else return 0.0f;
}

// Triangular membership function
float trimf(float x, float a, float b, float c)
{
    return trapmf(x, a, b, b, c);
}

// Z-shaped membership function
float zmf(float x, float a, float b)
{
    if (x <= a)
        return 1.0f;
    else if (x >= a && x <= (a + b) / 2.0f)
        return 1.0f - 2.0f * powf((x - a) / (b - a), 2.0f);
    else if (x >= (a + b) / 2.0f && x < b)
        return 2.0f * powf((x - b) / (b - a), 2.0f);
    else return 0;
}

// Membership function
float mf(float x, unsigned int mf_type, int *params)
{
    switch (mf_type)
    {
    case 0:
        return gaussmf(x, params[0], params[1]);
    case 1:
        return gbellmf(x, params[0], params[1], params[2]);
    case 2:
        return sigmf(x, params[0], params[2]);
    case 3:
        return trapmf(x, params[0], params[1], params[2], params[3]);
    case 5:
        return zmf(x, params[0], params[1]);
    default: // set triangular as default membership function
        return trimf(x, params[0], params[1], params[2]);
    }
}

// Union operator
float or (float a, float b, unsigned int type)
{
    if (type == 1)   // algebraic sum
    {
        return a + b - a * b;
    }
    else if (type == 2)     // bounded sum
    {
        return fminf(1, a + b);
    }
    else     // fuzzy union
    {
        return fmaxf(a, b);
    }
}

// Intersection operator
float and (float a, float b, unsigned int type)
{
    if (type == 1)   // algebraic product
    {
        return a * b;
    }
    else if (type == 2)     // bounded product
    {
        return fmaxf(0, a + b - 1);
    }
    else     // fuzzy intersection
    {
        return fminf(a, b);
    }
}

// Equilibrium operator
float equilibrium(float a, float b, float params)
{
    return powf(a * b, 1 - params) * powf(1 - (1 - a) * (1 - b), params);
}

// Fuzzy operator
float fo(float a, float b, unsigned int type)
{
    if (type < 3)
    {
        return and (a, b, type);
    }
    else if (type < 6)
    {
        return or (a, b, type - 3);
    }
    else
    {
        return equilibrium(a, b, 0.5f);
    }
}

// Mean of centers defuzzifier, only for two input multiple index
void moc(const float *joint_membership, const unsigned int *index, const unsigned int *count, struct fuzzy *fuzzy_struct)
{

    float denominator_count = 0;
//    float numerator_count[fuzzy_struct->output_num];
    //注意 TI的C99编译器并不是完全支持动态数组的特性，所以这里改变了一下（c89写法）
    float *numerator_count= (float *)malloc(fuzzy_struct->output_num*sizeof(float));

    for (unsigned int l = 0; l < fuzzy_struct->output_num; ++l)
    {
        numerator_count[l] = 0;
    }

    for (int i = 0; i < count[0]; ++i)
    {
        for (int j = 0; j < count[1]; ++j)
        {
            denominator_count += joint_membership[i * count[1] + j];
        }
    }

    for (unsigned int k = 0; k < fuzzy_struct->output_num; ++k)
    {
        for (unsigned int i = 0; i < count[0]; ++i)
        {
            for (unsigned int j = 0; j < count[1]; ++j)
            {
                numerator_count[k] += joint_membership[i * count[1] + j] *
                                      fuzzy_struct->rule_base[k * qf_default * qf_default + index[i] * qf_default +
                                                index[count[0] + j]];
            }
        }
    }

#ifdef fuzzy_pid_debug_print
    printf("output:\n");
#endif
    for (unsigned int l = 0; l < fuzzy_struct->output_num; ++l)
    {
        fuzzy_struct->output[l] = numerator_count[l] / denominator_count;
#ifdef fuzzy_pid_debug_print
        printf("%f,%f,%f\n", numerator_count[l], denominator_count, fuzzy_struct->index[l]);
#endif
    }
    free(numerator_count);//有借有还再借不难
}

// Defuzzifier
void df(const float *joint_membership, const unsigned int *output, const unsigned int *count, struct fuzzy *fuzzy_struct,
        int df_type)
{
    if (df_type == 0)
        moc(joint_membership, output, count, fuzzy_struct);
    else
    {
        printf("Waring: No such of defuzzifier!\n");
        moc(joint_membership, output, count, fuzzy_struct);
    }
}

void fuzzy_control(float e, float de, struct fuzzy *fuzzy_struct)
{
    float membership[qf_default * 2]; // Store membership
    unsigned int index[qf_default * 2]; // Store the index of each membership
    unsigned int count[2] = {0, 0};

    {
        int j = 0;
        for (int i = 0; i < qf_default; ++i)
        {
            float temp = mf(e, fuzzy_struct->mf_type[0], fuzzy_struct->mf_params + 4 * i);
//            if (temp > 1e-4)
//            {
                membership[j] = temp;
                index[j++] = i;
//            }
        }

        count[0] = j;

        for (int i = 0; i < qf_default; ++i)
        {
            float temp = mf(de, fuzzy_struct->mf_type[1], fuzzy_struct->mf_params + 4 * i);
//            if (temp > 1e-4)
//            {
                membership[j] = temp;
                index[j++] = i;
//            }
        }

        count[1] = j - count[0];
    }

#ifdef fuzzy_pid_debug_print
    printf("membership:\n");
    for (unsigned int k = 0; k < j; ++k)
    {
        printf("%f\n", membership[k]);
    }

    printf("index:\n");
    for (unsigned int k = 0; k < j; ++k)
    {
        printf("%d\n", index[k]);
    }

    printf("count:\n");
    for (unsigned int k = 0; k < 2; ++k)
    {
        printf("%d\n", count[k]);
    }
#endif

    if (count[0] == 0 || count[1] == 0)
    {
        for (unsigned int l = 0; l < fuzzy_struct->output_num; ++l)
        {
            fuzzy_struct->output[l] = 0;
        }
        return;
    }

    // Joint membership
//注意 TI的C99编译器并不是完全支持动态数组的特性，所以这里改变了一下（c89写法）
//    float joint_membership[count[0] * count[1]];
    float *joint_membership= (float *)malloc(count[0] * count[1]*sizeof(float));

    for (int i = 0; i < count[0]; ++i)
    {
        for (int j = 0; j < count[1]; ++j)
        {
            joint_membership[i * count[1] + j] = fo(membership[i], membership[count[0] + j], fuzzy_struct->fo_type);
        }
    }

    df(joint_membership, index, count, fuzzy_struct, 0);

    free(joint_membership);
}

struct PID *raw_fuzzy_pid_init(float kp, float ki, float kd, float integral_limit, float dead_zone,
                               float feed_forward, float error_max, float delta_error_max, float delta_kp_max,
                               float delta_ki_max, float delta_kd_max, unsigned int mf_type, unsigned int fo_type,
                               unsigned int df_type, int mf_params[], int rule_base[][qf_default],
                               int output_min_value, int output_middle_value, int output_max_value)
{
    struct PID *pid = (struct PID *) malloc(sizeof(struct PID));
    pid->kp = kp;
    pid->ki = ki;
    pid->kd = kd;

    pid->delta_kp_max = delta_kp_max;
    pid->delta_ki_max = delta_ki_max;
    pid->delta_kd_max = delta_kd_max;

    pid->delta_kp = 0;
    pid->delta_ki = 0;
    pid->delta_kd = 0;

    pid->error_max = error_max;
    pid->delta_error_max = delta_error_max;

    int output_count = 1;
    if (ki > 1e-4)
    {
        output_count += 1;
        if (kd > 1e-4)
            output_count += 1;
    }

    pid->fuzzy_struct = fuzzy_init(2, output_count);
    fuzzy_params_init(pid->fuzzy_struct, mf_type, fo_type, df_type, mf_params, rule_base);

    pid->last_error = 0;
    pid->current_error = 0;

    pid->intergral = 0;
    pid->intergral_limit = integral_limit;

    pid->dead_zone = dead_zone;
    pid->feed_forward = feed_forward;

    pid->output_max_value = output_max_value;
    pid->output_middle_value = output_middle_value;
    pid->output_min_value = output_min_value;

    return pid;
}

struct PID *fuzzy_pid_init(float *params, float delta_k, unsigned int mf_type, unsigned int fo_type,
                           unsigned int df_type, int mf_params[], int rule_base[][qf_default])
{
    return raw_fuzzy_pid_init(params[0], params[1], params[2], params[3], params[4], params[5], max_error,
                              max_delta_error, params[0] / delta_k, params[1] / delta_k, params[2] / delta_k, mf_type,
                              fo_type, df_type, mf_params,
                              rule_base, min_pwm_output, middle_pwm_output, max_pwm_output);
}


int round_user(float parameter)
{
    if ((int)(parameter * 10.0) % 10 >= 5)
        return parameter + 1;
    else
        return parameter;
}

int limit(int value, int max_limit, int min_limit)
{
    if (value > max_limit)
        return max_limit;
    if (value < min_limit)
        return min_limit;
    return value;
}
float limits(float value, float max_limit, float min_limit)
{
    if (value > max_limit)
        return max_limit;
    if (value < min_limit)
        return min_limit;
    return value;
}

float fuzzy_pid_control(float real, float idea, struct PID *pid)
{
    pid->last_error = pid->current_error;
    pid->current_error = idea - real;
    float delta_error = pid->current_error - pid->last_error;
    float uk;
#ifdef fuzzy_pid_dead_zone
    if (pid->current_error < pid->dead_zone && pid->current_error > -pid->dead_zone)
    {
        pid->current_error = 0;
    }
    else
    {
        if (pid->current_error > pid->dead_zone)
            pid->current_error = pid->current_error - pid->dead_zone;
        else
        {
            if (pid->current_error < -pid->dead_zone)
                pid->current_error = pid->current_error + pid->dead_zone;
        }
    }
#endif

    //关键代码
    fuzzy_control(pid->current_error / pid->error_max * 3.0f, delta_error / pid->delta_error_max * 3.0f,
                  pid->fuzzy_struct);

//    pid->delta_kp = limits(pid->fuzzy_struct->output[0]/3.0f * pid->delta_kp_max, pid->delta_kp_max ,-pid->delta_kp_max);
    pid->delta_kp = limits(pid->fuzzy_struct->output[0], pid->delta_kp_max ,-pid->delta_kp_max);

    if (pid->fuzzy_struct->output_num >= 2)

//        pid->delta_ki = limits(pid->fuzzy_struct->output[1]/3.0f * pid->delta_ki_max, pid->delta_ki_max ,-pid->delta_ki_max);
        pid->delta_ki = limits(pid->fuzzy_struct->output[1], pid->delta_ki_max ,-pid->delta_ki_max);
    else pid->delta_ki = 0;

    if (pid->fuzzy_struct->output_num >= 3)

//        pid->delta_kd =limits(pid->fuzzy_struct->output[2]/3.0f * pid->delta_kd_max, pid->delta_kd_max ,-pid->delta_kd_max);
        pid->delta_kd =limits(pid->fuzzy_struct->output[2], pid->delta_kd_max ,-pid->delta_kd_max);

    else pid->delta_kd = 0;

#ifdef fuzzy_pid_debug_print
    printf("kp : %f, ki : %f, kd : %f\n", pid->kp + pid->delta_kp, pid->ki + pid->delta_ki, pid->kd + pid->delta_kd);
#endif

//    printf("kpkikd:%f,%f,%f,%f\n", pid->kp + pid->delta_kp, pid->ki + pid->delta_ki, pid->kd + pid->delta_kd,0.0);

    pid->intergral += (pid->ki + pid->delta_ki) * pid->current_error;
#ifdef fuzzy_pid_integral_limit
    if (pid->intergral > pid->intergral_limit)
        pid->intergral = pid->intergral_limit;
    else
    {
        if (pid->intergral < -pid->intergral_limit)
            pid->intergral = -pid->intergral_limit;
    }
#endif
    // //这里位置式PID算法

//    pid->output = (pid->kp + pid->delta_kp) * pid->current_error + pid->intergral +
//                  (pid->kd + pid->delta_kd) * (pid->current_error - pid->last_error);

    uk = (pid->kp + pid->delta_kp) * pid->current_error + pid->intergral +
                  (pid->kd + pid->delta_kd) * (pid->current_error - pid->last_error);

//    pid->output += pid->feed_forward * (float) idea;

    uk +=pid->feed_forward * (float) idea;//前馈环节

    pid->output = uk;

    //限幅
    if(pid->output<pid ->output_min_value)
        pid->output=pid ->output_min_value;
    else if (pid->output>pid ->output_max_value)
        pid->output=pid ->output_max_value;

    return pid->output;
}


void delete_pid(struct PID *pid)
{
    if (pid->fuzzy_struct != NULL)
    {
        delete_fuzzy(pid->fuzzy_struct);
    }
    free(pid);
}

void delete_pid_vector(struct PID **pid_vector, unsigned int count)
{
    for (unsigned int i = 0; i < count; ++i)
    {
        delete_pid(pid_vector[i]);
    }
    free(pid_vector);
}



struct PID **
fuzzy_pid_vector_init(float params[][pid_params_count], float delta_k, unsigned int mf_type, unsigned int fo_type,
                      unsigned int df_type, int *mf_params, int rule_base[][qf_default],
                      unsigned int count)
{
    struct PID **pid = (struct PID **) malloc(sizeof(struct PID *) * count);
    for (unsigned int i = 0; i < count; ++i)
    {
        pid[i] = fuzzy_pid_init(params[i], delta_k, mf_type, fo_type, df_type, mf_params, rule_base);
    }
    return pid;
}

int direct_control(int zero_value, int offset_value, bool direct)
{
    if (direct == true)
    {
        return zero_value + offset_value;
    }
    else
    {
        return zero_value - offset_value;
    }
}

int fuzzy_pid_motor_pwd_output(float real, float idea, bool direct, struct PID *pid)
{
    return limit(direct_control(pid->output_middle_value, fuzzy_pid_control(real, idea, pid), direct),
                 pid->output_max_value, pid->output_min_value);
}

调用方法

//全局变量定义方式
struct PID **pid_vector;

//main函数中初始化

     int rule_base[][qf_default] = {
            //delta kp rule base
            {PB, PB, PM, PM, PS, ZO, ZO},
            {PB, PB, PM, PS, PS, ZO, NS},
            {PM, PM, PM, PS, ZO, NS, NS},
            {PM, PM, PS, ZO, NS, NM, NM},
            {PS, PS, ZO, NS, NS, NM, NM},
            {PS, ZO, NS, NM, NM, NM, NB},
            {ZO, ZO, NM, NM, NM, NB, NB},
            //delta ki rule base
            {NB, NB, NM, NM, NS, ZO, ZO},
            {NB, NB, NM, NS, NS, ZO, ZO},
            {NB, NM, NS, NS, ZO, PS, PS},
            {NM, NM, NS, ZO, PS, PM, PM},
            {NM, NS, ZO, PS, PS, PM, PB},
            {ZO, ZO, PS, PS, PM, PB, PB},
            {ZO, ZO, PS, PM, PM, PB, PB},
            //delta kd rule base
            {PS, NS, NB, NB, NB, NM, PS},
            {PS, NS, NB, NM, NM, NS, ZO},
            {ZO, NS, NM, NM, NS, NS, ZO},
            {ZO, NS, NS, NS, NS, NS, ZO},
            {ZO, ZO, ZO, ZO, ZO, ZO, ZO},
            {PB, PS, PS, PS, PS, PS, PB},
            {PB, PM, PM, PM, PS, PS, PB}};

     // Default parameters of membership function
     int mf_params[4 * qf_default] = {-3, -3, -2, 0,
                                     -3, -2, -1, 0,
                                     -2, -1,  0, 0,
                                     -1,  0,  1, 0,
                                      0,  1,  2, 0,
                                      1,  2,  3, 0,
                                      2,  3,  3, 0};

     float fuzzy_pid_params[1][pid_params_count] = {{25.4597502f,  10.0053997f,    15.59500027f,    1800, 0, 0, 1}};

     struct PID **subpid_vector = fuzzy_pid_vector_init(fuzzy_pid_params, 4.0f, 4, 1, 0, mf_params, rule_base, 1);

     pid_vector=subpid_vector;

//中断中调用
        control_uk = fuzzy_pid_control(Voltage_Real, pid.Ref, pid_vector[0]);
        if(control_uk<150)
            control_uk=150;
        else if (control_uk>2800)
            control_uk=2800;
龙晨天
关注
  • 52
    点赞
  • 踩
  • 529
    收藏
    觉得还不错? 一键收藏
  • 14
    评论
专栏目录
模糊PID控制算法实战讲解-案例温度控制（附C语言实现）
heda3的博客
02-29 2595
该文章介绍了模糊PID控制算法的原理及实战案例，通过模糊逻辑系统来自动调整PID控制器的参数（比例系数Kp​、积分系数Ki​、微分系数Kd​），以适应系统动态变化的需求，从而提高控制系统的性能。
基于神经网络的自适应PID控制器
nicknamexxx的博客
09-06 1083
为此，本文提出了一种基于神经网络的自适应PID控制器，通过将RBF（BP）神经网络和PID控制器相结合，实现了对 方波信号的跟踪。PID控制器在工业控制领域中具有悠久的历史，其通过比例、积分、微分三个参数的调整，实现对系统的控制。基于神经网络的自适应PID控制器 通过将RBF（BP）神经网络和PID控制器相结合，建立了神经网络PID控制器，采用传递函数进行系统建模，通过自动调整PID参数，实现了对方波信号的跟踪。PID控制器是控制系统中的基本组件，其通过比例、积分、微分三个参数的调整，实现对系统的控制。
飞思卡尔智能车----模糊PID算法通俗讲
coder_leaf的博客
08-16 1万+
 在讲解模糊PID前，我们先要了解PID控制器的原理（本文主要介绍模糊PID的运用,对PID控制器的原理不做详细介绍）。PID控制器（比例-积分-微分控制器）是一个在工业控制应用中常见的反馈回路部件，由比例单元P、积分单元I和微分单元D组成。PID控制的基础是比例控制；积分控制可消除稳态误差，但可能增加超调；微分控制可加快大惯性系统响应速度以及减弱超调趋势。   1.1传统PID控制   ...
自适应模糊pid（C代码）
08-19
该代码为隶属函数自动调整的自适应模糊pidc代码
模糊自适应pid控制
最新发布
weixin_52846855的博客
05-05 444
与传统的PID控制相比，模糊自适应PID控制具有更高的灵活性和适应性，能够处理更复杂的非线性系统。然而，模糊自适应PID控制也存在一些缺点，如调节精度可能不如其他高级控制方法，且对于某些特定系统，可能需要专门设计模糊规则和参数调整策略。该控制方法以误差（e）和误差变化率（ec）作为输入，通过模糊化、模糊推理和清晰化（解模糊、反模糊化）的过程，实时调整PID控制器的三个参数（比例系数Kp、积分作用系数Ki和微分作用系数Kd）。具体来说，比例系数Kp的作用是加快系统的响应速度，消除误差，提高系统的调节精度。
模糊PID c语言代码，兼容PID
xiazhouzhou的博客
05-03 3896
模糊PID的c语言代码，可直接复制粘贴使用，贼方便靠谱。
模糊控制之修正量（模糊PID），现场解密
weixin_37928884的博客
06-05 674
模糊控制之修正量（PID的KP基值+PID的KP修正量）
增强型PID-自适应-前馈-神经网络控制研究（Matlab代码实现）
weixin_46039719的博客
04-27 439
文献来源：自适应RBFNN控制学习在目标机器人的结构和参数事先未知时控制机器人机械手。遗憾的是，目前的自适应RBFNN控制器需要一个大规模的神经网络来近似机器人操纵器的动力学，并且无法保证学习性能收敛。本文提出的方法不仅减小了神经网络的规模，大大减轻了计算负担，而且明显实现了更好的学习性能。仿真算例表明，与传统格方案相比，该方法的控制精度提高了35倍以上，神经网络规模缩小了倍隐节点格分布的复合自适应径向基函数神经网络（RBFNN）控制存在三个固有缺点：1）自适应RBFNN的近似域难以确定 先验;
PID控制算法的C语言实现(完整版)
热门推荐
chantal20080409的博客
05-24 1万+
https://wenku.baidu.com/view/827c5423647d27284a735105.html
PID算法原理及基本实现
_皮皮_的博客
01-06 3452
自动控制中，PID及其衍生出来的算法是应用最广的算法之一。各个做自动控制的厂家基本都有会实现这一经典算法。我们在做项目的过程中，也时常会遇到类似的需求，所以就想实现这一算法以适用于更多的应用场景。 1、PID算法基本原理 PID算法是控制行业最经典、最简单、而又最能体现反馈控制思想的算法。对于一般的研发人员来说，设计和实现PID算法是完成自动控制系统的基本要求。这一算法虽然简单，但真正要实现好，却也需要下一定功夫。首先我们从PID算法最基本的原理开始分析和设计这一经典命题。 PID算法的执行流程是非常简单的
模糊PID控制方法研究
11-27
传统的PID控制器有一定的鲁棒性，控制精度高，可以取得良好的控制效果。但是，在实际工业生产过程中，由于被控对象的非线性和模型的不确定性，以及噪声等外界的干扰，会使得传统的PID控制器出现一定的局限性。以模糊数学为基础的模糊控制器，因为自身具有一定的控制规则，可以突破被控对象的局限，而且对过程参数的变化不敏感，对系统参数变化的适应性强。但是模糊控制器控制精度不如传统的PID控制器。本文主要研究了一种自适应性模糊PID控制器，将模糊控制器和传统PID控制器巧妙的结合，这种控制器不但具有PID控制精度高等优点，又兼有模糊控制灵活、适应性强的优点。重点研究了该控制器能否适用于不同类型系统。
模糊自适应PID
11-03
模糊自适应PID，仿真成功。有fis模糊规则，mdl仿真，直接运行即可。
自适应模糊PID代码 C++实现
05-24
在C++中实现自适应模糊PID控制，通常涉及到以下几个关键知识点： 1. **PID控制器**：PID（比例-积分-微分）控制器是最常用的自动控制算法之一，通过调整比例（P）、积分（I）和微分（D）三个参数来控制系统的响应。...
模糊PID算法C语言源代码
01-14
C语言作为通用的编程语言，被广泛用于嵌入式系统和实时控制系统，因此模糊PID算法的C语言实现对于工程应用具有重要意义。 本文将深入探讨模糊PID算法的基本原理，以及如何用C语言来编写模糊PID控制器。 模糊PID...
自适应模糊PID代码 C++实现.zip
07-11
**自适应模糊PID控制器在C++中的实现** 模糊PID控制器是一种结合了传统PID控制器与模糊逻辑理论的控制策略，它能够根据系统动态变化自动调整PID参数，以达到更好的控制性能。在C++中实现这样的控制器，可以充分利用...
自适应模糊PID温度控制算法源代码.zip
07-23
自适应模糊PID温度控制算法是一种将模糊逻辑与传统的比例积分微分（PID）控制器相结合的控制策略，旨在提高系统的控制精度和动态响应。在实际应用中，如工业过程控制、空调系统、热水器等温度控制场景，这种算法具有...
位置式和增量式 PID 控制器（C语言实现）.rar
08-31
此C语言实现的PID控制器可以作为基础，进行进一步的优化和扩展，例如引入自适应PID、模糊PID或者引入死区处理等，以适应更复杂的控制系统需求。 总的来说，这个项目为理解和使用PID控制器提供了一个实用的起点，...
自适应模糊pid算法 c语言代码 温度
09-14
自适应模糊PID算法在温度控制方面具有很好的应用效果，可以实现更加精确的温度控制。下面是一个简单的C语言代码示例： ```c #include <stdio.h> // 定义PID参数 float kp = 0.5; // 比例系数 float ki = 0.2; // 积分系数 float kd = 0.1; // 微分系数 // 定义PID变量 float error = 0; // 当前温度误差 float integral = 0; // 温度误差积分项 float derivative = 0; // 温度误差微分项 float lastError = 0; // 上一次温度误差 // 定义温度变量 float setTemp = 37.0; // 目标温度 float currentTemp = 30.0; // 当前温度 // PID算法函数 float pid_algorithm() { // 计算温度误差 error = setTemp - currentTemp; // 计算积分项 integral += error; // 计算微分项 derivative = error - lastError; lastError = error; // 计算PID输出 float output = kp * error + ki * integral + kd * derivative; return output; } int main() { // 模拟温度控制过程 for (int i = 0; i < 10; i++) { // 通过传感器获取当前温度 currentTemp += pid_algorithm(); // 输出当前温度 printf("当前温度：%.2f\n", currentTemp); } return 0; } ``` 以上是一个简单的自适应模糊PID算法的C语言代码示例，首先定义了PID参数（比例系数、积分系数和微分系数），然后定义了PID变量（温度误差、温度误差积分项、温度误差微分项和上一次温度误差）。 在主函数中，通过循环模拟了一个温度控制过程。在每次循环中，通过传感器获取当前温度，并利用PID算法计算出控制输出。最后输出当前温度。注意：此示例仅供参考，实际使用时需根据具体需求进行参数调整和优化。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 14
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
