Opencv（一）：照明、颜色、图像采集与传输

一、光源

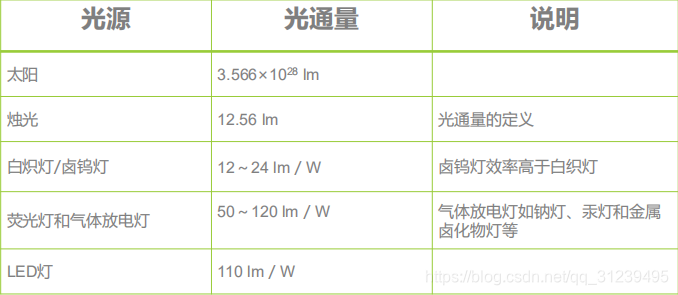

光通量：单位时间内某一波段的辐射能量和该波段的相对视见率的乘积，简单来说，可见光的辐射功率。

单位：流明 lm ，1 lm = 0.00146w

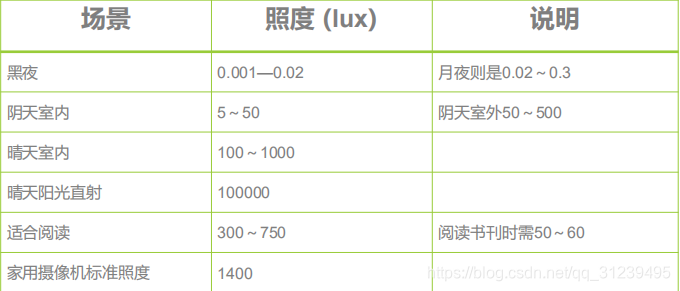

辐照度：单位面积上的辐射能量

单位 lux ， 1 lux = 1lm/(m*m)

光源：

常见光源、背光源、漫射光源，颜色光源。

二、颜色模型

RGB是普通的颜色模型，CMYK是补色模型。

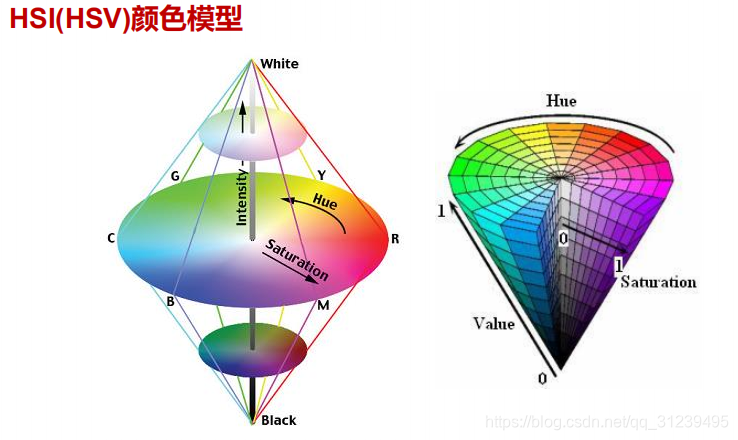

HSI颜色模型：

H：色调，指的的纯色的属性

S：饱和度，指的是纯色被白光稀释的度量

I：亮度

#颜色空间转换
void cvtColor(InputArray src, OutputArray dst, int code, int dstCn=0)

#通道分离
void split(const Mat& src, Mat *mvBegin)

三、CCD传感器基本原理

光图像经过CCD图像传感器输出电信号，电信号经过图像信号处理电路+同步时钟信号产生的电信号，输出数码图像，以像素点的形式生成。彩色传感器是在CCD传感器的基础上添加一个彩色通道隔膜，通过一定的公式计算，得到最终的彩色图像。

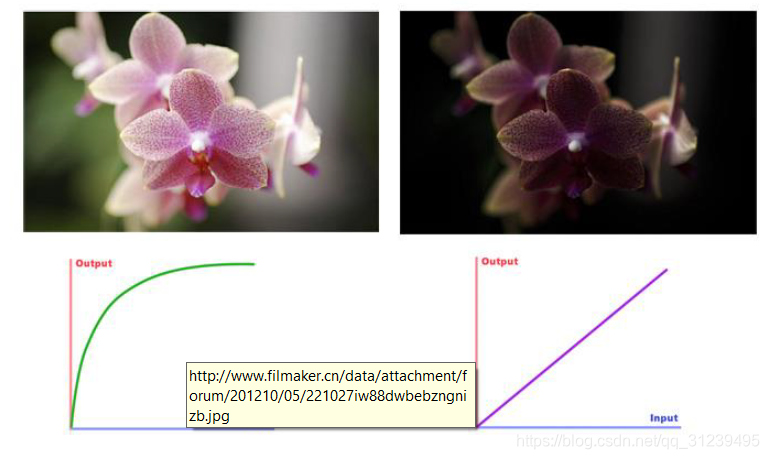

由于人眼所感受到的图像与光线的亮度不是线性关系，而CCD成像是线性关系，如下图所示：

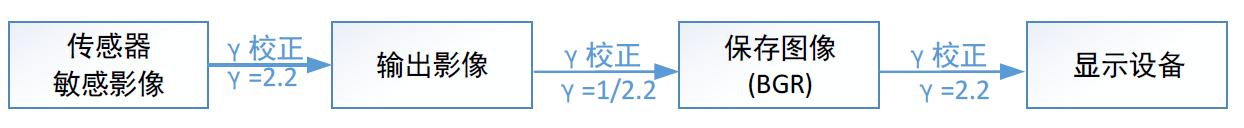

所以，在图像采集过程中存在 γ 校正，y 校正。当图像需要输出时，需要乘以一个 γ 因子，当图像需要储存是需要除以一个 γ 因子。流程图如下所示：

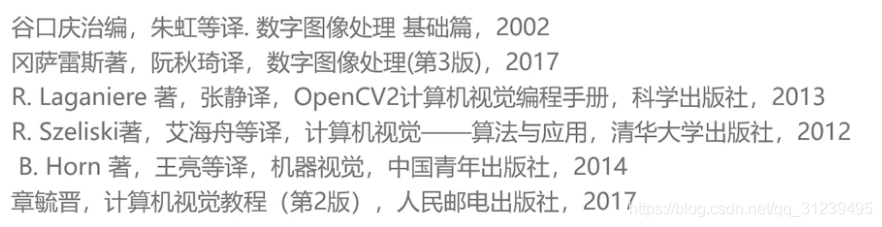

参考书
