直流电机双闭环调试补充说明

之前有人反映上传的直流电机双闭环调试中变量没有进行赋值,特在此进行补充说明.

在这里插入图片描述
基于传递函数的直流调速系统双闭环系统设计

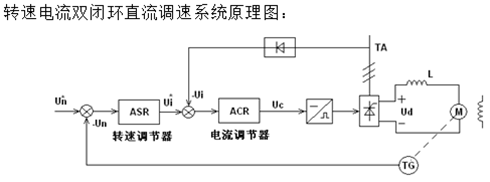

基于传递函数的转速电流双闭环直流调速系统动态结构图如图3-1所示。

在这里插入图片描述
仿真搭建以及参数设计

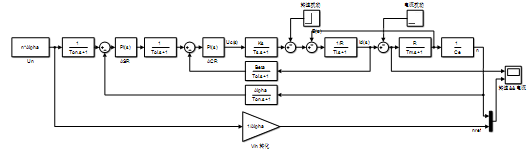

结合图3-1所示框图搭建的系统仿真模型如图3-2所示。
在这里插入图片描述

图3-2 转速电流双闭环直流调速系统

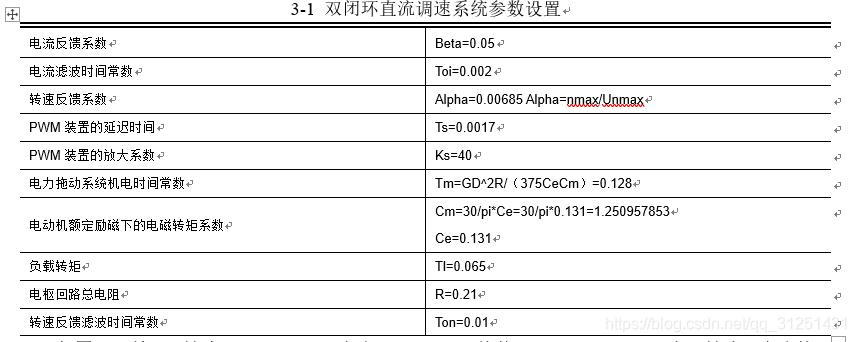

如图3-2所示系统中的参数如表3-1所示:

在这里插入图片描述

如图3-2所示,转速调节器ASR和电流调节器ACR均使用PI调节器,可以实现转速和电流的无静差控制。按照先电流内环,后电压外环的设计思路,先设计电流环的ACR,再设计转速环的ASR。3、1、2 电流调节器设计
(1)选择电流调节器结构

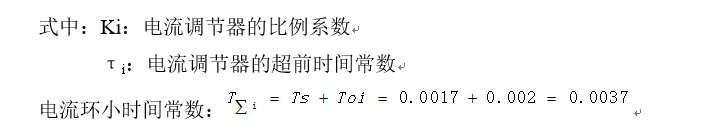

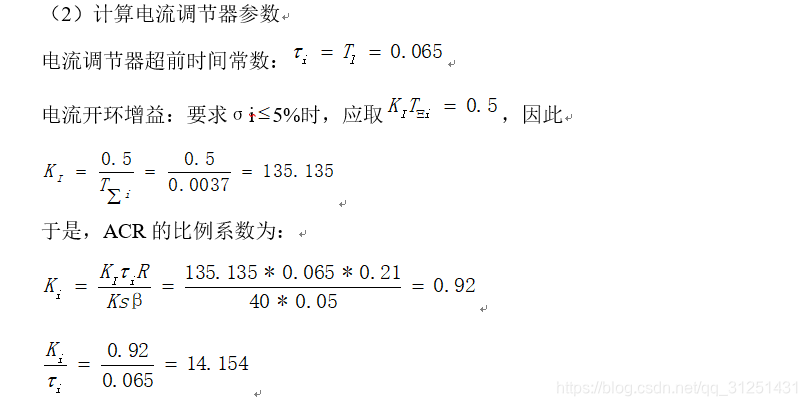

根据设计要求,为了保证稳态电流无差,可按典型I型系统设计电流调节器。电流环控制对象是双惯性型的,因此可用PI型电流调节器,传递函数为:
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

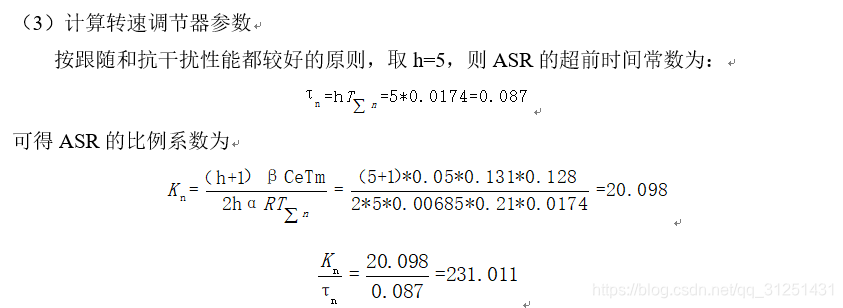

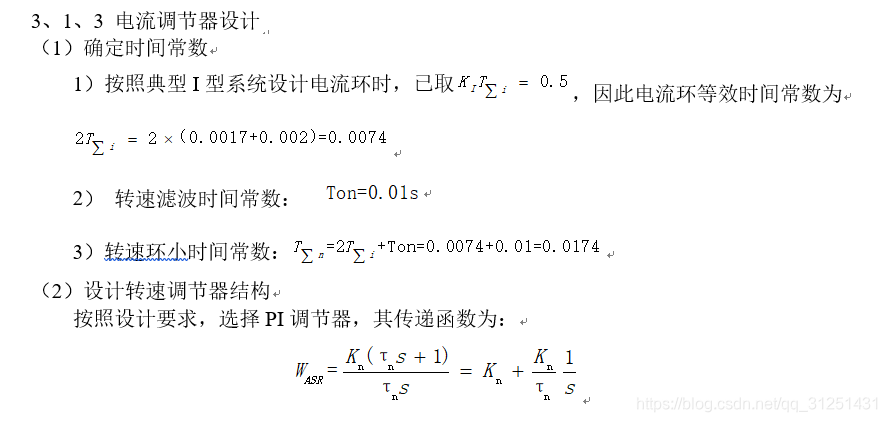

通过上述分析便可得ASR和ACR PI调节器得参数。
3、1、4 仿真结果分析
设定系统的期望电压Un=n*Alpha,取额定转速n=1000。直流调速系统的转速和电流如图3-3、3-4、3-5、3-6所示。分别对转速和电流进行了抗扰动测试,通过仿真结果可以看出,在该双闭环控制结果下,直流调速系统具有良好得闭环效果。
在这里插入图片描述

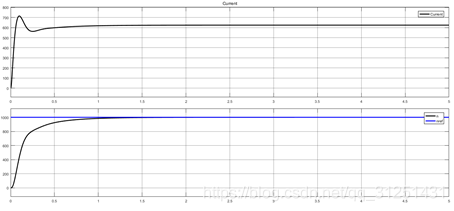

图 3-3 未加扰动时,转速电流波形图
在这里插入图片描述

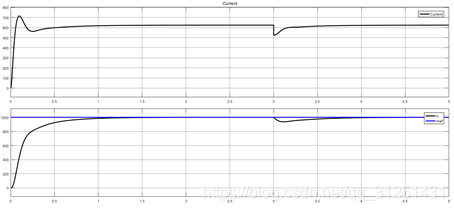

图3-4加入电流扰动(t=3)时,转速电流波形图
在这里插入图片描述

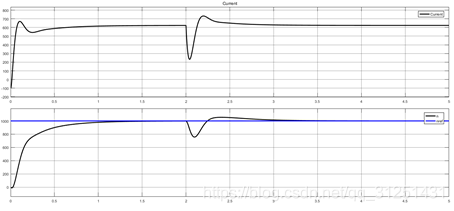

图3-5 加入转速(电网电压)扰动(t=2s)时,转速电流波形图
在这里插入图片描述

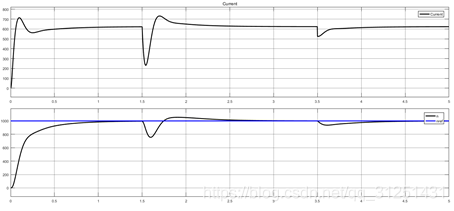

图3-6 同时加入转速(电网电压)扰动(t=1.5s)和电流扰动(t=3.5)时,转速电流波形图
