通常在某块板卡上，有部分模块是相同的，这时就可以用模块复用操作，而不是每个模块都layout一遍，这可以节省一些时间。

操作步骤如下：

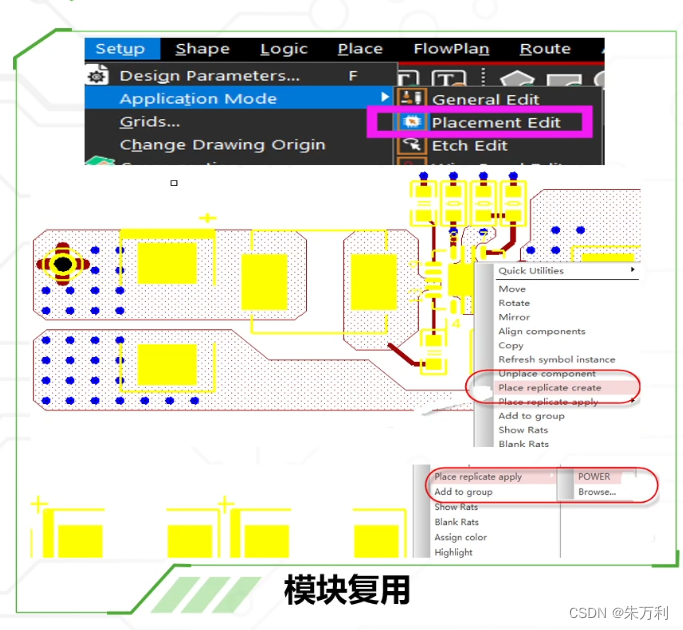

1、将已经布局布线的模块，创建一个Group，执行菜单命令SetupApplication Mode，进行模式的选取，在下拉菜单中选择Placement Edit布局模式；
2、在Find面板中选择Symbols，其它选项都不要进行勾选，进行模型的创建；
3、选择好器件以后，在PCB中鼠标左键框选已经做好的模块的元器件，全部选中，这样元器件会呈现出临时选中的颜色；
4、选择好元器件之后，点击鼠标右键，在下拉菜单中选择创建模型，菜单命令为：Place replicate create；
5、点击创建模型以后，整个模块本身的走线，铜皮、过孔等元素会自动被选中一些，有部分没有被选中，我们需要将整个模块的元素全部选中，在Find面板中勾选cline、Vias、Shape等，在PCB使用鼠标左键框选模块的所有元素，将其全部选中；
6、选中所有的元素以后呢，在PCB空白的地方点击鼠标右键，下拉菜单中选择Done，结束模块元素的选取；
7、选取完元素之后，在点击鼠标左键，会弹出如图所示的对话框，模型保存的界面，我们将这个已经创建好的模型进行保存即可，名称可以自由定义，方便查询即可，存储路径需要保存在当前PCB文件存储的路径下，方便后面进行调用；
8、使用鼠标左键全部框选需要进行模块复用的元器件，选中全部的元器件以后，点击鼠标右键，进行模块复用，执行菜单命令Place Replicate Apply，在下拉菜单中选择刚才制作好的模型；
9、进行模块复用之后，会弹出进行匹配的对话框，系统默认是按照Device name与value值进行匹配，不能匹配的手动点击下，完成模块复用。

10、复用之后的模块，里面所有的元素变成了一个group，移动的时候只能以group为单位进行整体移动，如果又有单独调整某器件的需求，则需要将此group的locked属性取消，edit-properties-find面板选中group-点击group中任意器件-弹出属性编辑框-勾选delete，即可删除locked属性，里面的器件就能单独移动了。
