FPGA启动的时候触发和Vivado ILA Advanced Trigger的使用

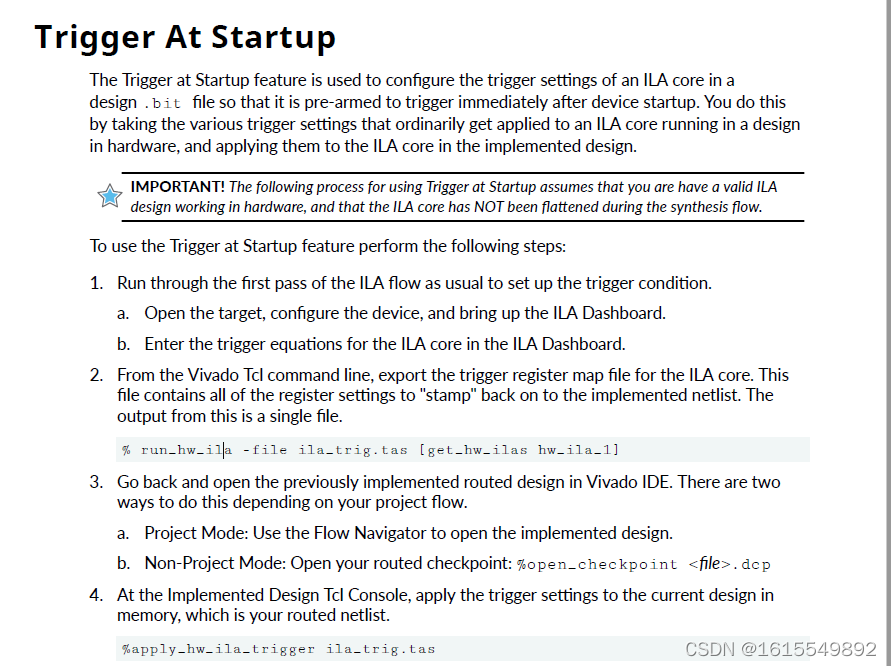

FPGA启动的时候触发

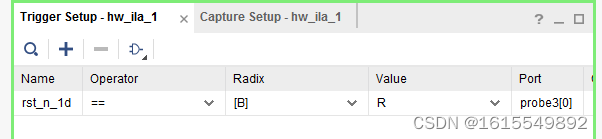

设置好触发条件：rst_n_1d上升沿触发

 获取触发条件设置文件

run_hw_ila -file ila_trig.tas [get_hw_ilas hw_ila_1]  -force

打开实现后的implement工程

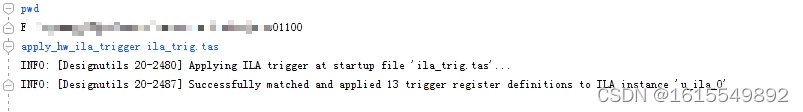

运行下面的Tcl命令把触发设置加到当前内存里已经布线的implement设计上去

apply_hw_ila_trigger ila_trig.tas

生成bit文件

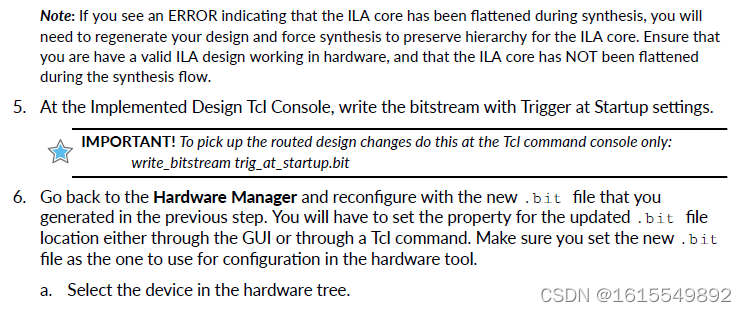

不能点击generate bitstream，只能用write_bitstream trig_at_startup.bit  -force，你要不信可以试试，哈哈

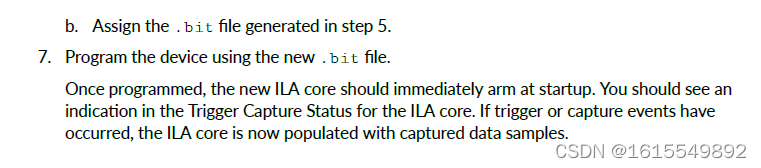

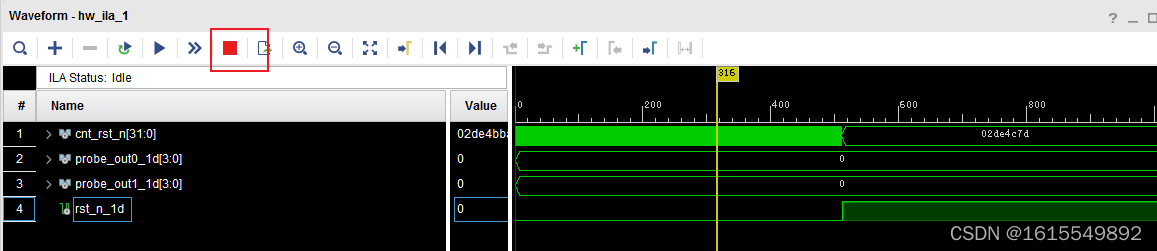

 加载bit文件后，点击stop就能看到波形。

 上电触发成功结束。

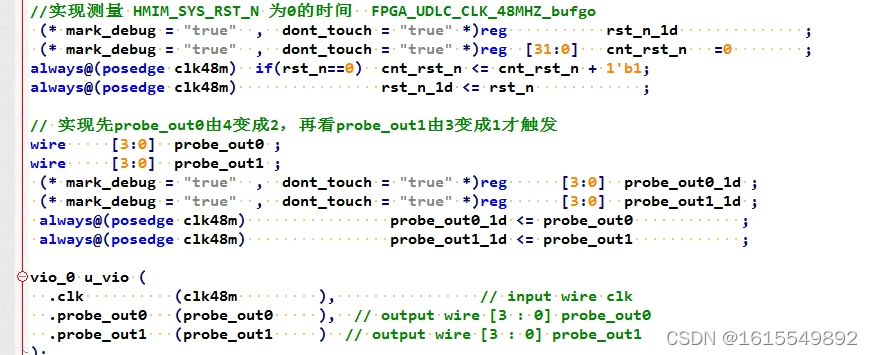

高级触发

触发状态跳转描述

#分为4步：
#step1: probe_out0_1d=4
#step2: probe_out0_1d=0
#step3: probe_out1_1d=2
#step4: probe_out1_1d=0

state step1:
    if(probe_out0_1d==4'h4) then
        goto  step2;
    else
        goto  step1;
    endif
state step2:
    if(probe_out0_1d==4'h0)then
        goto  step3;
    else
        goto  step2;
    endif
state step3:
    if(probe_out1_1d==4'h2)then
        goto  step4;
    else
        goto  step3;
    endif
state step4:
    if(probe_out1_1d==4'h0)then
        trigger;
    else
        goto  step4;
    endif

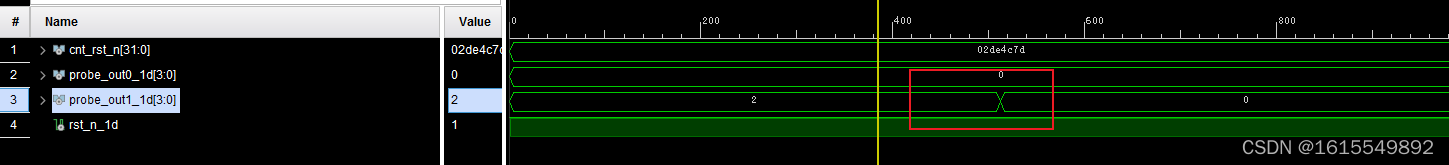

触发成功
