宏除了可以进行简单的文本替换,还可以像函数和任务一样传递指定多个参数分别对文本进行对应的替换.

示例1：

`define Disp(pa,pb,pc)  \
	initial \
		begin \
		   #1200; \
		   $display("%d  \n",(pa+pb+pc)); \
		   $display(`" data_ ``pa+ data_ ``pb + data_ ``pc =%d`",(pa+pb+pc)); \
		end

module  cdc_single_tb;

  reg          src_clk;
  reg          src_in;
  reg          dest_clk;
  wire         dest_out;

initial
 begin
  src_clk=0;
  src_in=0;
  dest_clk=0;

  #100 src_in=1;
  #50 src_in=0;
  #50 src_in=1;

  #10000 src_in=0;
  #100 src_in=1;
  #100 src_in=0;

#100000 $stop;

 end

`Disp(1,2,3)

always #5 src_clk=~src_clk;
always #3 dest_clk=~dest_clk;

xpm_cdc_single  #(
  // Module parameters
  4,0, 0,1, 0
  )   inst_single (
  // Module ports
  .         src_clk(src_clk )   ,
  .        src_in(src_in),
  .        dest_clk(dest_clk),
  .       dest_out(dest_out)
);

endmodule

仿真结果如下：

#           6
#
#  data_ pa+ data_ pb + data_ pc =          6

示例表示,当宏定义中宏文本内容比较多时,写在一行阅读起来比较麻烦。此时可以使用“\”进行换行。其次,宏名可以带有任意多个“形参”,各个参数之间通过“,”或者若干个空格进行分割（此处空格不会作为被替换的文本进行替换）。这里还需要注意宏替换时存在优先匹配的情况,示例中虽然宏文本中“d3=”为一个连续的字符串,但是替换时首先对匹配的“d3”进行替换,而不是“d3=”.

既然宏定义时可以指定参数,那么这些参数是不是也可以指定默认值呢？在实际的应用过程中,也可以为宏定义指定的参数指定默认值,但是在使用时需要特别注意,不能随意使用（当然任何语法都不能随意使用）。

示例二：

`define disp_str(s1,s2="Default",s3) \
	initial begin \
		$display("Start",s1,s2,s3,"End!"); \
		end

module  cdc_single_tb;

  reg          src_clk;
  reg          src_in;
  reg          dest_clk;
  wire         dest_out;

initial
 begin
  src_clk=0;
  src_in=0;
  dest_clk=0;

  #100 src_in=1;
  #50 src_in=0;
  #50 src_in=1;

  #10000 src_in=0;
  #100 src_in=1;
  #100 src_in=0;

#100000 $stop;

 end

`disp_str("Before",,"After")
`disp_str("Before","Haha","After")
`disp_str(,,"After")
`disp_str("Before",,"After")
`disp_str(,,)
//`disp_str(,,,)
//`disp_str(,)

always #5 src_clk=~src_clk;
always #3 dest_clk=~dest_clk;

xpm_cdc_single  #(
  // Module parameters
  4,0, 0,1, 0
)   inst_single (
  // Module ports
  .         src_clk(src_clk )   ,
  .        src_in(src_in),
  .        dest_clk(dest_clk),
  .       dest_out(dest_out)
);

endmodule

仿真结果如下：

# StartBeforeDefaultAfterEnd!
# StartBeforeHahaAfterEnd!
# Start DefaultAfterEnd!
# StartBeforeDefaultAfterEnd!
# Start Default End!

从仿真结果可以观测到：

`disp_str("Before",,"After")，宏的第二个参数并没有给出,此时替换时将采用的是宏定义时指定的默认参数,并且各个字符串之间并没有空格出现；

`disp_str("Before","Haha","After")，宏的第二个参数显式给出,此时替换时将采用显式给出的参数进行替换而不是宏定义时指定的默认参数；

`disp_str(,,"After")，宏的第一个参数和第二个参数都没有显式给出,但是通过都好保留了参数的位置,其中第一个参数没有指定默认参数,所以进行替换后仅用一个空格空出了该参数的位置,第二个参数因为有指定的默认值,所以在实参没有指定时,宏定义将使用指定的默认参数进行替换,如果第二个参数没有指定默认值,那么此时第二个参数的位置也会有一个空格空出该参数的位置；

`disp_str(" Before",,"After" )，双引号中第一个参数的首字母前增加一个空格,那么这个空格将会成为第一个参数的一部分替换到宏文本中.最后一个参数双引号外增加了多个空格,因为空格出现在字符串以外,所以不属于替换字符串的一部分,不会替换到宏文本中.

`disp_str(,,)，三个参数均没有进行设置,因为第二个参数存在默认值,所以第二个参数将会使用默认值替换宏文本,宏文本被对应参数替换后,第一个和第三个参数所在位置将会有一个空格空出该参数的位置；

`disp_str(,,,)，虽然没有指定参数,但是实际留下参数的位置个数与宏定义中指定参数个数不同,多于宏定义指定的三个参数,编译错误；

`disp_str(,)与`disp_str(,,,) 错误类似,这里只是参数个数少于指定的参数个数（这里因为三个参数仅指定了一个默认参数,如果三个参数都有默认值编译不会错误,后文将示例）.所以,参数可以不指定,但是空余的位置还是需要与定义时匹配；

宏除了像函数和任务那样存在参数列表外,还可以像函数和任务那样进行相互调用。

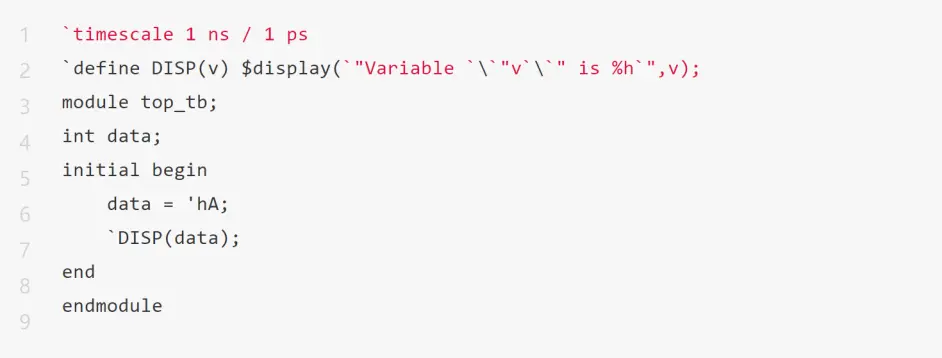

`define FI first
`define TW "`FI two"
`define S1(x) "first two x"
`define S2(x) `"first two x`"
`define  ADD(a,b) a+b

module tb;

integer sum;
initial
begin
	$display("`FI");
	$display(`TW);
	$display(`S1(third));
	$display(`S2(third));
	$display(`S2(`S2(forth)));  //illegal
	sum=`ADD(`ADD(1,2),`ADD(3,4));
	$display("the sum id %h ",sum);

end
endmodule

仿真结果如下：
