2024年电工杯A题论文首发+摘要分享+问题一代码分享

问题一论文代码链接：https://pan.baidu.com/s/1kDV0DgSK3E4dv8Y6x7LExA
提取码：sxjm
--来自百度网盘超级会员V5的分享

园区微电网风光储协调优化配置

摘要：园区微电网由风光发电和主电网联合为负荷供电，为了尽量提高风光电量的负荷占比，需配置较高比例的风光发电装机容量，但由于园区负荷与风光发电功率时序不匹配，可能导致弃电问题。配置储能可缓解负荷与风光的时序不匹配问题，减少弃电。本研究主要对配置储能需要考虑的投资及其收益进行分析。

对于第一问：本节先对附件2的数据进行归一化还原处理，得到每个时段不同园区的风电光伏发电量，根据三个园区典型日负荷功率图可以得出，每个小时最低负荷功率都大于200，因此，在进行归一化还原时，以0作为发电的下限，园区负荷最大值作为上限。在对每个时刻的光伏发电产能确定出以后，以每个时刻所消耗的电量作为输出，以机组最大功率作为约束条件，建立数学模型，确定出在不考虑配置储能的条件下不同园区不同时刻购电量，各园区总的购电量以及总供电量成本以单位供电量成本,以及弃电量成本。对于第二小问，由于本节引进了配置储能，因此，本节以一天总的用电成本价格最低为目标函数，配置该设施所需成本，以及配置电池所限制的功率以及购电尽可能的少作为约束条件，建立风，光，储的联合目标规划模型，并分析出该方法的日均供电成本大于未配置时的日均供电成本，该方法并不能有效改善各园区经济运行条件。对于第三小问：本节以前两节作为已知条件，以总的花费最低为目标函数，讨论最优储能功率配置问题，发现增大风机以及光伏发电储能能最大效益的增大经济。

对于第二问：本节以总的园区不同时刻所需电量作为输出，在对每个时刻的光伏发电产能确定出以后，以每个时刻所消耗的电量作为输出，以机组最大功率作为约束条件，建立数学模型，确定出在不考虑配置储能的条件下联合园区不同时刻购电量，联合园区总的购电量以及总供电量成本以单位供电量成本,以及弃电量成本。对于第二小问，由于本节引进了配置储能，因此，本节以一天总的用电成本价格最低为目标函数，配置该设施所需成本以及购电尽可能的少作为约束条件，建立目标规划模型，通过改进的遗传算法进行求解，并分析出该方法不能有效改善联合园区经济运行条件。对于第三小问：本节以前两节作为已知条件，以总的花费最低为目标函数，讨论最优储能功率配置问题，并分析出联合园区与独立园区运营之间的差异性，并综合考虑各种因数对经济所造成的影响。

由于本节三个园区的最大负荷增长50%，且负荷波动特性不变，风电、光伏电源的配置成本分别为 3000 元/kW、2500 元/kW，投资回报期按5年考虑，本节以投资总额最低为目标函数，配置成本以及主网供电尽可能的低作为约束条件，建立目标规划模型，并通过遗传算法进行求解，并分别给出各园区独立运营、联合运营制定风光储协调配置方案。第二小节主要根据附件3给出的全年 12 个月典型日风光发电功率数据，通过k-mean聚类法将附件3中的原始数据分割成光伏发电以及风力发电两类，选择出一年12个月中最有代表性的一个月作为风力配置发电的参考月，并以日平均供电成本最低建立目标规划模型，并给出三个园区的配置方案。

关键词：配置储能  改进的遗传算法  k-mean聚类法  目标规划模型

问题1的模型建立与求解

5.1问题1.1的模型建立与求解

对于问题1：本节先对附件2的数据进行反归一化处理，得到每个时段不同园区的风电光伏发电量，根据三个园区典型日负荷功率图可以得出，每个小时最低负荷功率都大于200，因此，在进行反归一化时，以0作为发电的下限，园区装机容量最大值作为上限，反归一化之后的值如表1所示：

表1：反归一化之后的值

时间	A光伏发电	B风电发电	C光伏发电	C风电发电
0:00	0	96.4119	0	75.5424
1:00	0	160.3932	0	112.23
2:00	0	124.3592	0	204.2844
3:00	0	186.2036	0	94.4796
4:00	0	210.7151	0	243.3456
5:00	0	151.2171	0	320.694
6:00	0	100.6438	0	152.0136
7:00	2.5926	19.8187	5.418	62.6424
8:00	135.2622	64.4422	169.248	12.9
9:00	269.094	44.7492	325.8024	155.9868
10:00	344.6817	21.7042	409.4976	10.1136
11:00	382.4085	90.8811	460.53	63.1584
12:00	381.3357	148.5774	464.3484	172.086
13:00	350.5374	91.9286	424.2036	136.8948
14:00	287.7339	46.509	344.0172	62.952
15:00	189.6174	91.5934	220.59	84.2628
16:00	27.6693	158.3401	11.1456	136.482
17:00	0	143.3399	0	175.8528
18:00	0	209.8352	0	164.2428
19:00	0	194.6674	0	170.2284
20:00	0	92.0543	0	87.8748
21:00	0	74.7077	0	85.398
22:00	0	64.3165	0	97.8852
23:00	0	0	0	119.8668

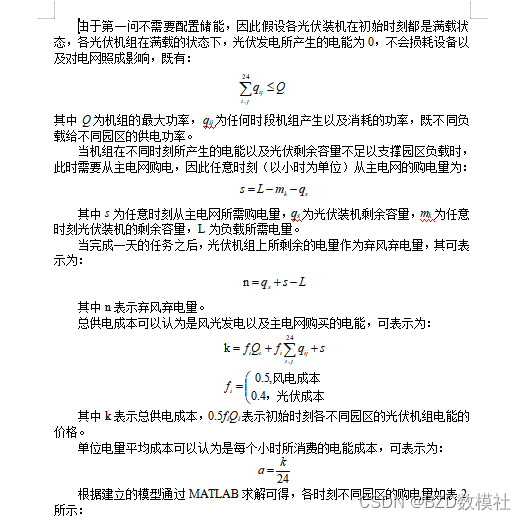

由于第一问不需要配置储能，因此假设各光伏装机在初始时刻都是满载状态，各光伏机组在满载的状态下，光伏发电所产生的电能为0，不会损耗设备以及对电网照成影响，既有：

MATLAB代码

归一化的还原处理

Load(附件2中的数据)

y=txx(,:1)%这里分别对应的不同的列，1，2，3，4

a = 200;

b = 447;%（这里分别是A,B,C的最大功率）

% 还原数据

original_data = y * (b - a) + a;

disp('原始数据:');

disp(original_data);

绘制不同电量的变化效率曲线

对于已经给出的txx文件，满足矩阵大小相同，可以直接

x=0:1:23;

y=txx(:,1)

plot(x,y);

hold off

y=txx(:,2)

plot(x,y,’r-’)

判断需要从主电网购电

需要编写c语言进行实现，以消耗减去存储在减去产生值是否大于0来判断，大于则需要买，否则不需要。主函数如下

int x,y,z;

scanf(“%d %d %d”,&x,&y,&z);

int m=z-x-y;

if(m>0)

{

printf(“%d”,m);

}

Else

{

return1;

}

return 0;
