Hazel游戏引擎（076）介绍实体组件系统(ECS)

刘建杰

已于 2023-08-06 23:01:15 修改

阅读量580

点赞数 1

分类专栏： Hazel游戏引擎文章标签：游戏引擎 ECS 实体组件系统

于 2023-07-30 23:31:34 首次发布

本文链接：https://blog.csdn.net/qq_34060370/article/details/132013478

版权

Hazel游戏引擎专栏收录该内容

107 篇文章

订阅专栏

文章探讨了ECS（实体组件系统）在游戏开发中的好处，从传统的继承模式出发，分析其导致的代码膨胀和复杂性问题。接着介绍了ECS1.1优化模式，通过组件池减少类层次，但指针访问仍存在性能瓶颈。最后，提出了ECS2.0设计，通过将同类型组件存储在一起，减少内存访问次数，提高性能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文中若有代码、术语等错误，欢迎指正

前言

此节目的

介绍实体组件系统(ECS)的好处以及为什么要实体组件系统
ECS简介

是麻省理工啥（不知道有没有错）设计的

基于ECS设计的Entt库源码很多行，可以去读。
各个商业引擎的都存在ECS模式

Unity叫Entity为GameObject

UE叫Entity为actor
本文编写参考文章

实体组件系统介绍
提前声明

此节的内容参考的资料较少，带很多有自己的理解，可能与实际情况存在较大偏差

ESC1.0继承模式下实现

假设在一个场景中，包含两个不同的实体（Entity1和Entity2），每个实体都需要具备各自特定的组件

例如Entity1需要一个Light组件，而Entity2需要一个Audio组件

用单继承的代码写

class Scene {
	std::vector<Entity*> entities;
};
class Entity {
	Mat4 Transform;
	string Tag;
};
class Light : public Entity {
	vec3 Color;
	float Intensity;
};
class Audio : public Entity {
	AudioClip* clip;
};
// 一个场景
Scene sc;
// 有两个不同组件的实体
Entity* e1 = new Light;
Entity* e2 = new Audio;
sc.entities.push_back(e1);
sc.entities.push_back(e2);

新需求

当这个场景再需要一个实体（Entity3）并具有Audio和Mesh这两个组件时

就需要再次声明一个新的子类（例如AudioMesh），并且需要继承自Audio类。
```
class AudioMesh : public Audio {
	Mesh* mesh;
};
Entity* e3 = new AudioMesh;
sc.entities.push_back(e3);
```

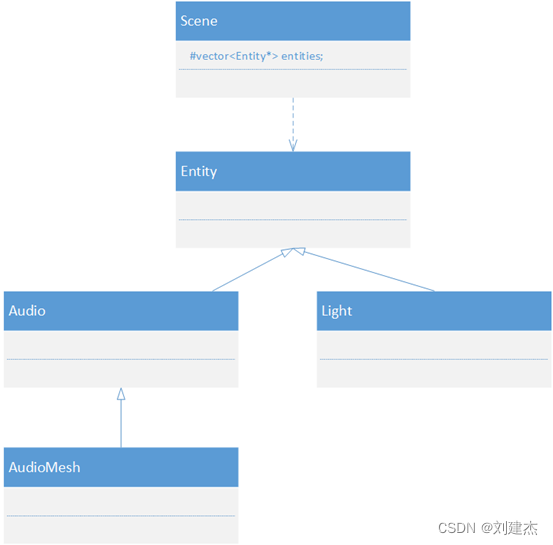

类图大概是
缺点

这样的实现方式可能导致代码量增加、类层次结构复杂等问题，影响程序的可读性和可维护性。

造成这样的原因是面向对象的思想，类具有属性和它的函数(行为)，有点高聚合。（个人理解）

ESC1.1 优化继承模式

介绍

假设在一个场景中，包含两个不同的实体（Entity1和Entity2），每个实体都需要具备各自特定的组件

例如Entity1需要一个Light组件，而Entity2需要一个Audio组件

优化继承模式代码

class Scene {
	std::vector<Entity*> entities;
};
class Entity {
	Mat4 Transform;
	string Tag;
	std::vector<Component*> components;// 注意这个
};
struct Component {// 注意这个
};
struct Light : public Component {
	vec3 Color;
	float Intensity;
};
struct Audio : public Component {
	AudioClip* clip;
};
Scene sc;
Entity e1, e2;
e1.components.pushback(new Light);
e2.components.pushback(new Audio);
sc.entities.push_back(e1);
sc.entities.push_back(e2);

由代码中可以看到，多了一个Component结构体父类

新需求
- 当再需要一个实体Entity，并具有Audio、Mesh这两个组件
- 在目前的设计下，就不需要再写一个新的子类AudioMesh来继承Audio与Mesh类，而是可以写一个Mesh类继承Component。

  实体的vector<Component*> components再添加这个Mesh组件，即可完成此新需求
```
struct Mesh : public Component {
	Data* data;
};
Entity e3;
e3.components.pushback(new Mesh);
sc.entities.push_back(e3);
```
类图
优点

减少高聚合（个人理解）

新缺点

引发新缺点的情况

在一个拥有100万个实体的场景中，需要播放这些实体的音频

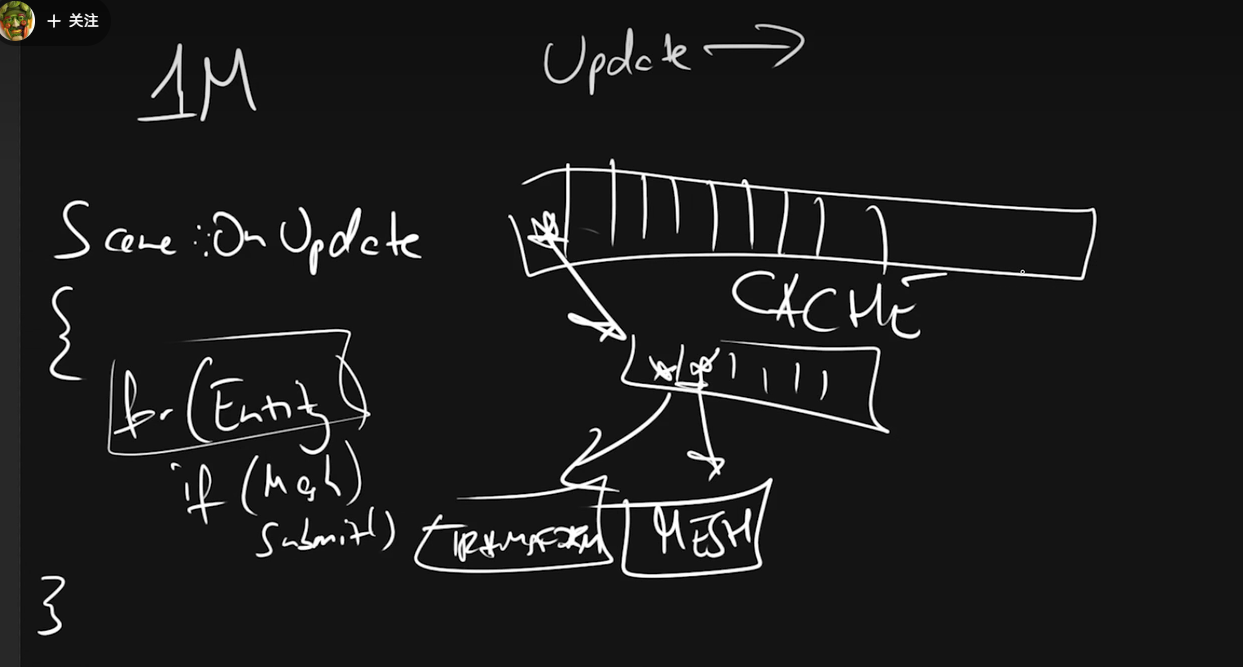

如果使用Scene中的vector存储实体的方式是指针，同时实体的vector又以指针方式存储组件，则在处理数据时将经历二次访问，这样就可能导致CPU性能的浪费和影响游戏性能。

示例代码

class Scene {
std::vector<Entity*> entities;
   void PlayAllAudio(){
       for(auto &en : entities){
           for(auto &au : en->components){ // 一次指向，因为调用了(->)或者(*po.)代表执行获取指针指向的数据
               if(*au == audio){
                   *au.play();				// 二次指向
              }
          }
      }
  }
};
class Entity {
    Mat4 Transform;
    string Tag;
    std::vector<Component*> components;
};

再次说明造成此问题的原因
1. 造成耗时的主要原因之一是实体与组件散布在内存中，需要通过指针来访问，无法统一管理
2. 这种设计方式可能导致CPU进行二次访问，从而增加程序的运行时间和资源消耗。

ECS2.0

ECS2.0介绍

是在ECS1.1的基础上优化，克服二次访问缺点
克服1.1二次访问缺点理论

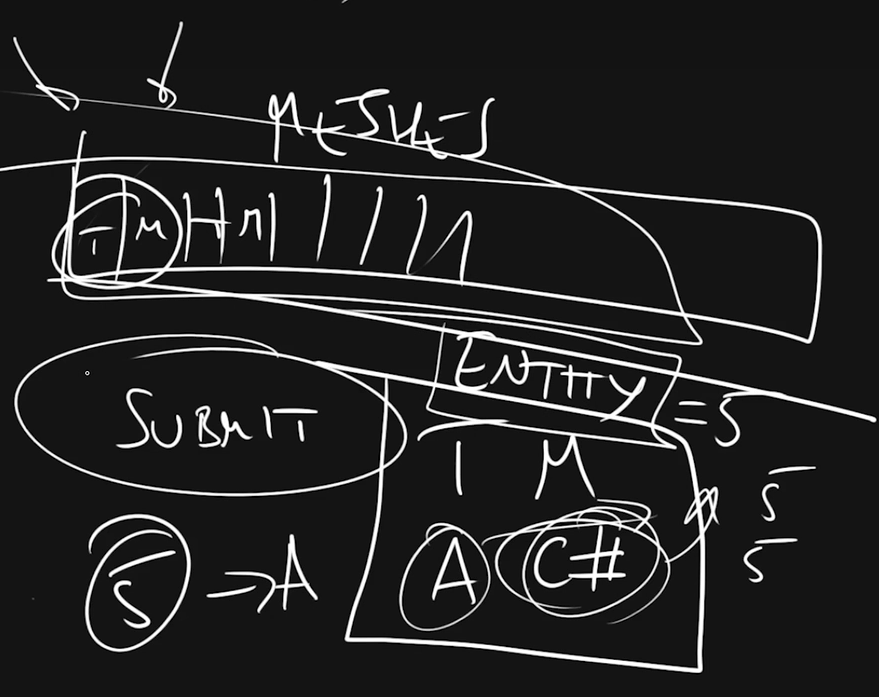

将同类型的组件放置在连续的存储块中，从而减少对内存的访问次数，并且可以达到更好的性能表现。

示例代码

在一个拥有100万个实体的场景中，需要播放这些实体的音频

class Scene {
    std::vector<Entity*> entities;

    std::vector<Audio*> audios;// 新增这个,同类型的组件放置放置在连续的存储卡
   void OnUpdate(){
       for(auto &au : audios){
           if(au != nullptr){
          	*au.play();// audios vector的元素 一次指向
          }
      }
  }
};
class Entity {
   int id;// 新增这个
    Mat4 Transform;
    string Tag;
    std::vector<Component*> components;
};
Scene sc;
sc.audios.resize(1000);

Entity e1, e2;
Component *a2 = new Audio;
e1.components.pushback(new Light);
e2.components.pushback(a2);
// 在音频数组的位置2，放入实体2的音频。
sc.audios[e2.id] = a2; // e2.id是实体的ID

将同一类型的组件放置在一个连续的数组中，并使用实体的ID作为下标来与实体进行关联

参考图
- 解释图

  第一行的数字代表实体的ID
- 竖着看解释例子
  - 第一列代表实体0组件在对应类型数组的位置

    如图，实体0只有Light组件，并且实体0的Light组件在Light组件类型数组的0号位置
  - 第三列代表实体2组件在对应类型数组的位置

    如图，实体2有Audio、SpriteRenderer组件

    并且实体2的Audio组件在Audio组件类型数组的2号位置

    并且实体2的SpriteRenderer组件在SpriteRenderer组件类型数组的2号位置

小结

此节
- 此节的内容参考的资料较少，带很多有自己的理解，可能与实际情况存在较大偏差
- ECS1.0、ECS1.1、ECS2.0是我自己取的名来讲解ECS的优化设计过程，不是权威的
ECS1.0、ECS1.1、ECS2.0

这三个的Demo代码都是根据视频讲解和参考资料自己写的，可能不正确
个人认为ECS2.0

这ECS2.0的设计模式应该接近现代ECS的设计模式（但是也只是我自己的推测，请参考权威文档）
