淘晶驰串口屏入门（六）指针控件、曲线波形控件

一、指针控件

1、注意z+数字开头的为指针控件

2、改变指针控件的val值可以改变指针的角度



二、曲线波形控件

1、注意s+数字开头的为指针控件

2、使用add指令来向曲线波形控件添加数据

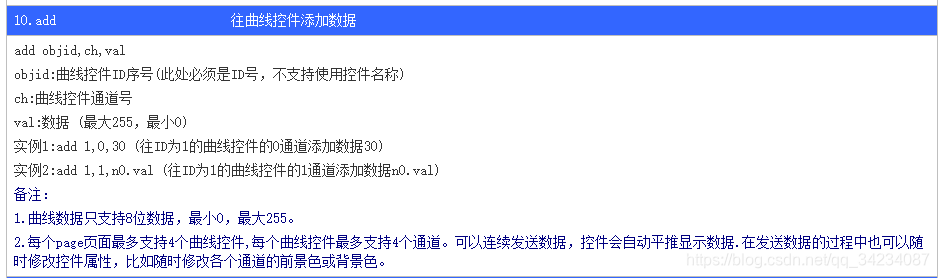

add指令详情

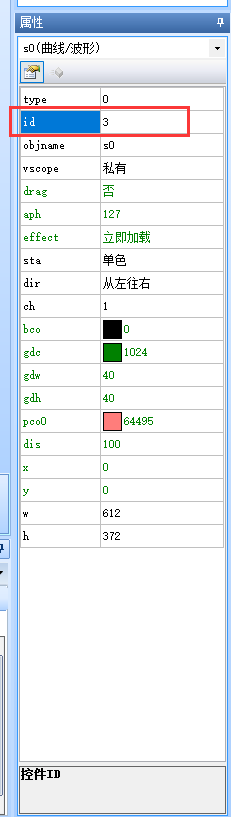

3、注意第二个参数是曲线控件的id号



曲线波形控件编程

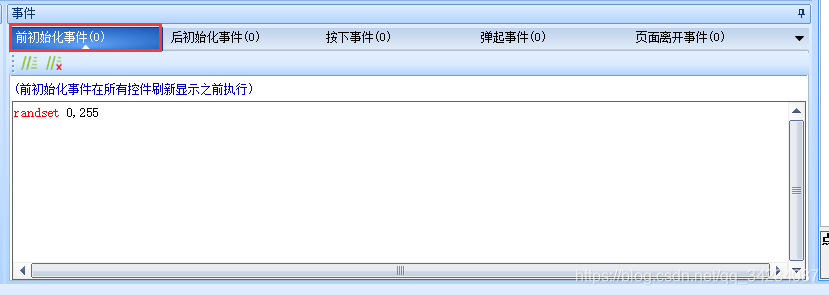

首先我们点击空白处，在前初始化事件中配置随机数产生的范围，范围是0到255，因为这个值是一个1字节的数据，1字节数据也就是0-255

新建一个定时器，配置如下

定时器中的代码如下

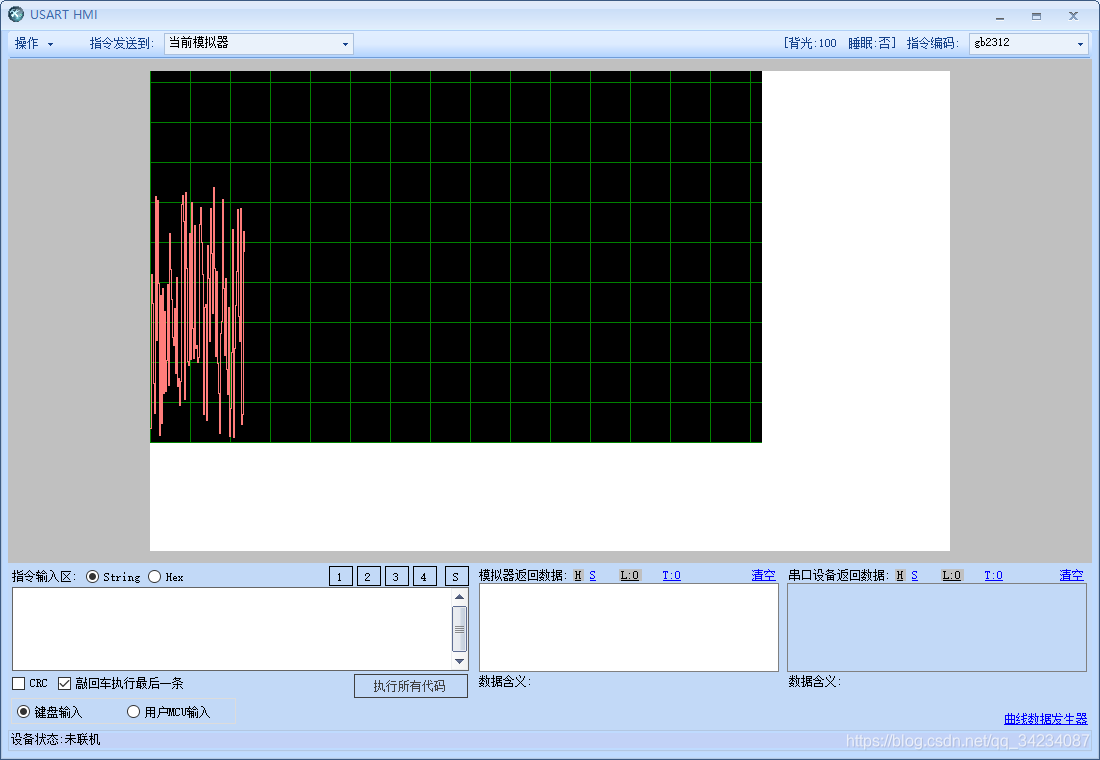

点击调试，即可在调试页面看到波形
