📘前言

每个在使用CANoe的同学，都绕不开Sendkey 的，这一节，我们先不讲dll怎么制作和生成，我们还是先结合帮助文档和官方示例来弄明白，seedkey的响应机制，然后在下章节再讲解怎么创建 SendKey DLL
本节文章基于仿真节点测试（无真实ECU）
阅读本文请有点耐心哈
软件环境:
win10 x64
visual studio 2019
CANoe 11 x64

请添加图片描述

请添加图片描述

📙 CANoe官方示例解读

1️⃣ 我们先把C:\Users\Public\Documents\Vector\CANoe\Sample Configurations 11.0.55\CAN\Diagnostics\UDSSystem 这个工程拷贝一份，不要破坏源码

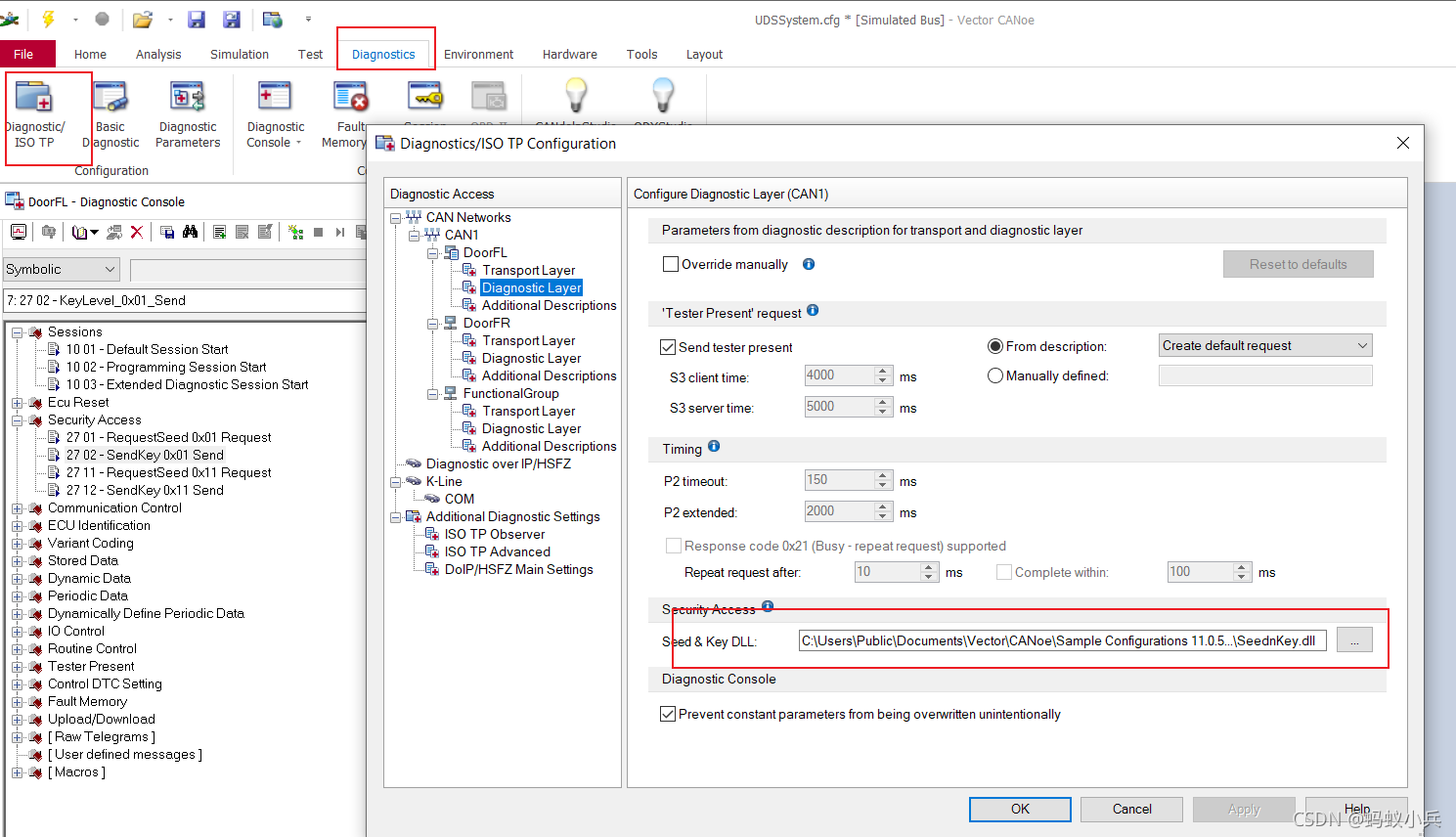

下图是打开示例工程，我们先看下DLL在哪里加载进来的

在这里插入图片描述

📙 通过诊断控制台看seedkey响应机制

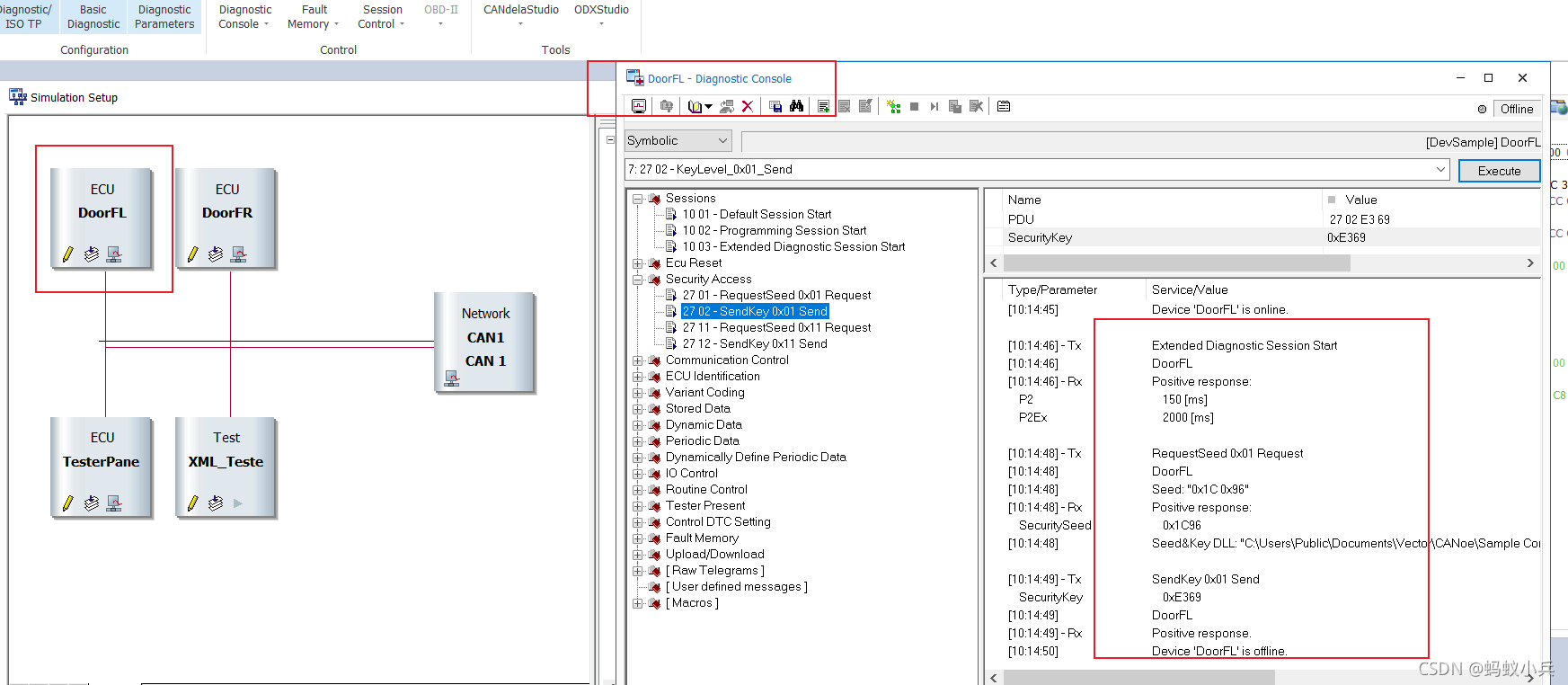

2️⃣ 打开 DoorFL - Diagnostic console,顺序执行下面的指令看下输出结果，是能够正常解锁的

进入拓展会话 10 03
请求种子 27 01
发送密钥 27 02

在这里插入图片描述

3️⃣ DoorFL是仿真节点，这里没有实物ECU,所有诊断的响应都是仿真实现的。

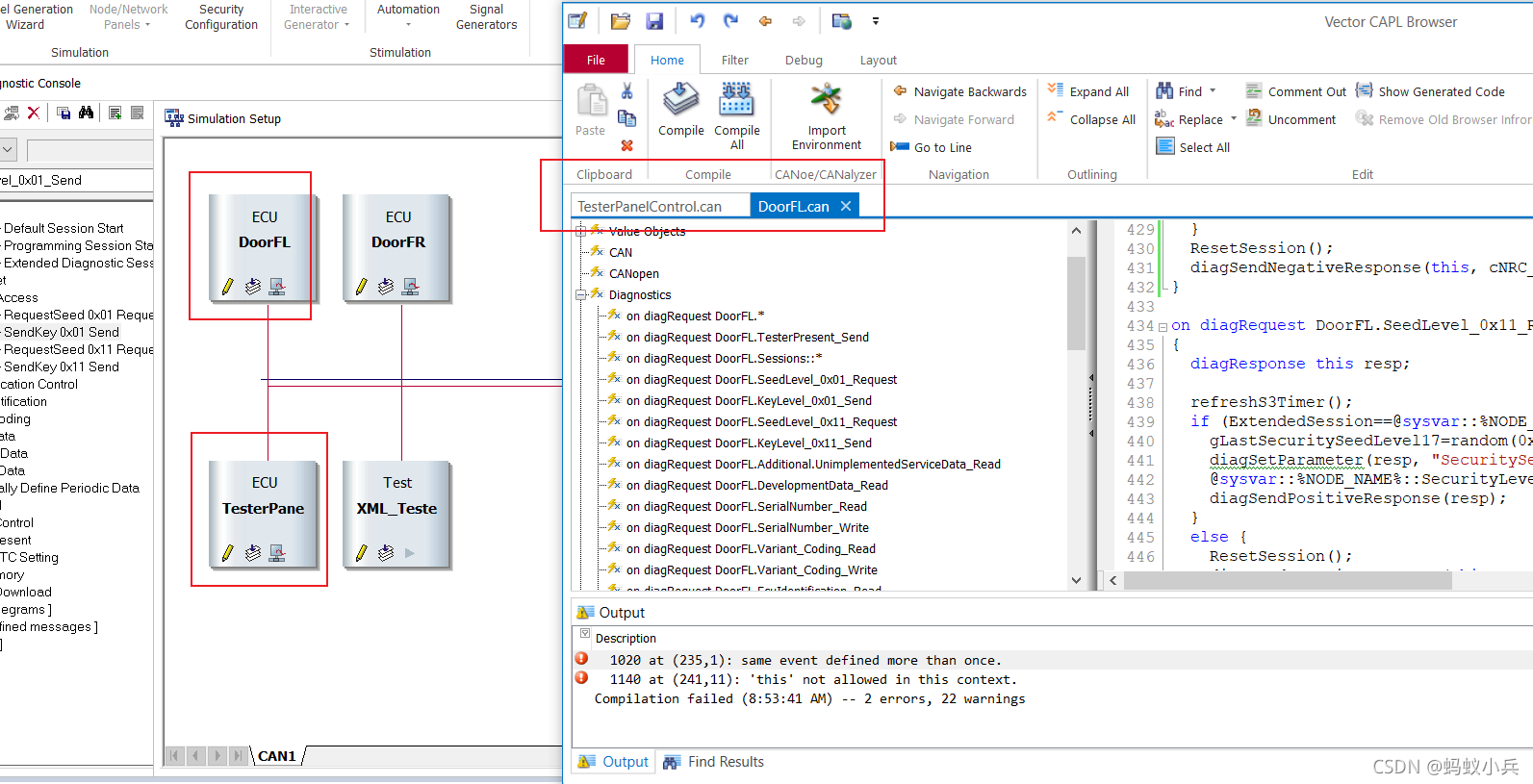

我们看DoorFL.can 里面定义了很多的 on diagRequest XXX ,当我们在 DoorFL - Diagnostic console 发送方诊断的时候，就会触发这些on diagRequest 然后做出response
下面我把DoorFL.can 中对seed key的诊断响应代码贴出来，并且添加了一些打印信息,方便我们理解和观察
当我们从 DoorFL - Diagnostic console发送了 27 01请求种子的指令后，on diagRequest DoorFL.SeedLevel_0x01_Request事件会触发，然后下面代码会生成一个随机种子反回给 DoorFL - Diagnostic console，诊断控制台会根据seedkey.dll自动计算key,然后自动填写到27 02 xx xx xx ,等待用户发送。这是诊断控制台自己的机制

on diagRequest DoorFL.SeedLevel_0x01_Request
{
  diagResponse this resp;

  write("****** (27 01 reponse) is 11111 step exec ******");
  refreshS3Timer();
  if (ExtendedSession==@sysvar::%NODE_NAME%::CurrentSession || ProgrammingSession==@sysvar::%NODE_NAME%::CurrentSession) {
    gLastSecuritySeedLevel1=random(0x10000);
    write("****** return Seed is 0x%x ******",gLastSecuritySeedLevel1);
    diagSetParameter(resp, "SecuritySeed", gLastSecuritySeedLevel1); // Use 2-byte random value as seed
    diagSendPositiveResponse(resp);
  }
  else {
    ResetSession();
    diagSendNegativeResponse(this, cNRC_ConditionsNotCorrectOrRequestSequenceError);
  }
}

4️⃣ 在上一步用户发送了 27 02 xx xx xx 后，on diagRequest DoorFL.KeyLevel_0x01_Send事件会触发，然后check key是否正确，正确就postival response 否则NRC

on diagRequest DoorFL.KeyLevel_0x01_Send
{
  diagResponse this resp;
  long securityKey, receivedKey;
  byte seedArray[2];
  byte keyArray[2];
  dword keyArraySize;

  write("****** (27 02 reponse) is 33333 step exec ******");
  refreshS3Timer();
  if (ExtendedSession==@sysvar::%NODE_NAME%::CurrentSession || ProgrammingSession==@sysvar::%NODE_NAME%::CurrentSession) {
    seedArray[0]=(gLastSecuritySeedLevel1>>8)&0xFF;
    seedArray[1]=gLastSecuritySeedLevel1&0xFF;
    diagGenerateKeyFromSeed(seedArray, 2, 17, "", "", keyArray, 2, keyArraySize); // Use 2-byte random value as seed
    securityKey=keyArray[0];
    securityKey=(securityKey<<8) + keyArray[1];

    receivedKey=diagGetParameter(this, "SecurityKey");
    if (securityKey==receivedKey) {
      @sysvar::%NODE_NAME%::SecurityStatus=Unlocked;
      @sysvar::%NODE_NAME%::SecurityLevel=Unlocked_Level_1;
      diagSendPositiveResponse(resp);
      return;
    }
  }
  ResetSession();
  diagSendNegativeResponse(this, cNRC_InvalidKey);
}

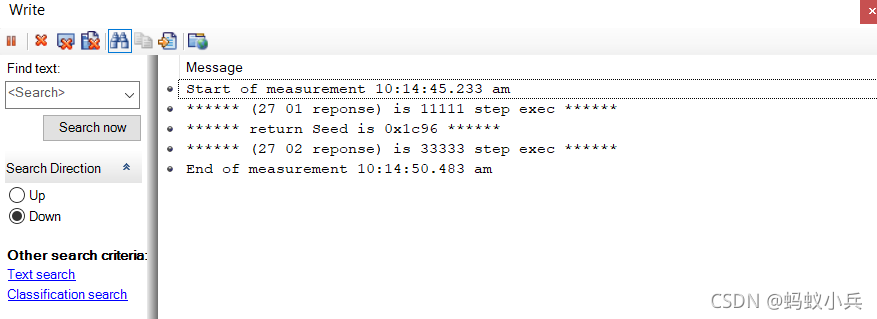

5️⃣ 下面的打印结果是DoorFL.can中我们添加的打印信息。对比代码理解下。

在这里插入图片描述

📙 通过 `Network Node CAPL`脚本看`seedkey`响应机制

1️⃣ 看下图创建一个节点TesterPanel ，我们不用诊断控制台发送诊断，我们在CAPL文件TesterPanelControl.can文件中通过诊断SendRequest() 发送种子请求，并在这个文件中处理响应和生成key，并把key发送出去。

在这里插入图片描述

2️⃣ 下面我们再把27 服务的整个响应机制写下来，具体代码，上一步骤贴出来过的，在这就拿掉了。

当我们在TesterPanelControl.can发送了 27 01请求种子的指令后， DoorFL.can:的on diagRequest DoorFL.SeedLevel_0x01_Request事件会触发，然后把种子reponse 回来，Door作为仿真ECU，这和上面的处理是一致的。
限于篇幅，具体内容就补贴出来了，可以参考源码

on diagRequest DoorFL.SeedLevel_0x01_Request
{
}

3️⃣ Door仿真ECU返回种子后，会触发TesterPanelControl.can: 的 on diagResponse 事件，代码在这里通过 diagGenerateKeyFromSeed 函数生成key,然后以 27 02 xx xx xx 发送出去

on diagResponse DoorFL.SeedLevel_0x01_Request
{
  diagRequest DoorFL.KeyLevel_0x01_Send reqKeySend;
  diagRequest DoorFL.Variant_Coding_Write reqCodingWrite;
  word seed;
  word securityKey;
  byte seedArray[2];
  byte keyArray[2];
  dword keyActualSizeOut;

  seed=this.GetParameter("SecuritySeed");
  seedArray[1]=(seed>>8)&0xFF;
  seedArray[0]=seed&0xFF;
  diagGenerateKeyFromSeed(gECU, seedArray , 2, 1, "", "" , keyArray, elcount(keyArray), keyActualSizeOut);

  securityKey=(((word)keyArray[1])<<8) | keyArray[0];

  write("****** create key (27 02 send) is 22222 step exec ******");
  write("****** create key is 0x%x ******",securityKey);
  reqKeySend.SetParameter("SecurityKey", securityKey);
  // Checking on return values indicating an error when sending the requests or when receiving the responses was omitted here to simplify the example
  reqKeySend.SendRequest();
}

4️⃣ ，DoorFL.can: 收到发送了 27 02 xx xx xx 后，下面的事件会触发，然后check key 是否正确，正确就postival response 否则NRC，

限于篇幅，具体内容就补贴出来了，可以参考源码

on diagRequest DoorFL.KeyLevel_0x01_Send
{
}

5️⃣ 我们在 TesterPanelControl.can: 文件中再添加 on key ‘a’,把种子请求诊断发出去，对比看下打印结果。

On key 'a' // unlock
{
  diagRequest DoorFL.SeedLevel_0x01_Request rqRequestSeed;
  rqRequestSeed.SendRequest();
}

6️⃣ 对比代码，看下打印结果。

在这里插入图片描述

📙 通过 seedkey的回调函数看响应机制

1️⃣ 上面的两种方式其实同属一种类型，都是通过调用函数diagGenerateKeyFromSeed来生成的key。下面CANoe还提供了另外一种函数DiagStartGenerateKeyFromSeed当执行了这个函数，就会调用_Diag_GenerateKeyResult回调函数，携带这key

对比下面两个函数长得不同
diagGenerateKeyFromSeed
DiagStartGenerateKeyFromSeed
我们把TesterPanelControl.can:文件中的 on diagResponse DoorFL.SeedLevel_0x01_Request 注释掉，添加下面的回到函数代码：

on diagResponse DoorFL.SeedLevel_0x01_Request
{
   char gECU[20]="DoorFL";
   BYTE seed[2];
  int count;
  write("****** create key (27 02 send) is 22222 step exec ******");
  count = this.GetParameterRaw( "SecuritySeed", seed, elcount(seed));
  // _Diag_GetError is called when an error occurs
  DiagStartGenerateKeyFromSeed( gECU,seed, elcount( seed), 1);
}

_Diag_GenerateKeyResult( long result, BYTE computedKey[])
{
  diagRequest DoorFL.KeyLevel_0x01_Send reqKeySend;

  write("******* callback function is exec *******");
  if( 0 != result)
  {
    write( "Error: computing key returned %d", result);
    return;
  }
  // Success, i.e. a key was computed, so send it to the ECU
  reqKeySend.SetParameterRaw( "SecurityKey", computedKey, elcount( computedKey));
  reqKeySend.SendRequest();
}
_Diag_GetError (char buffer[])
{
  //called if error in DiagGenerateKeyFromSeed occurs
  write("Diagnostic Error: %s", buffer);
}

On key 'a' // unlock
{
  diagRequest DoorFL.SeedLevel_0x01_Request rqRequestSeed;
  rqRequestSeed.SendRequest();
}

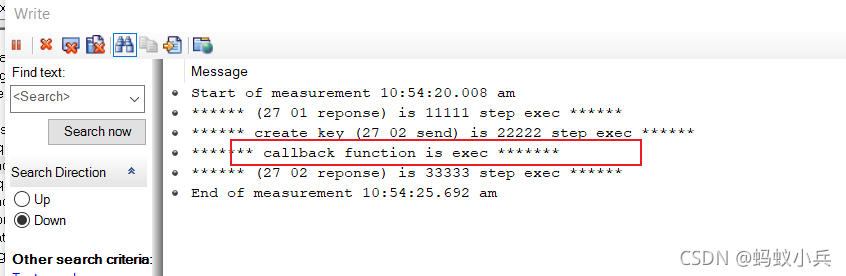

2️⃣ 按键‘a’，对比代码观察打印结果，_Diag_GenerateKeyResult回调函数被执行了

在这里插入图片描述

3️⃣ 这两个长得像的函数还有点不同点

当 diagGenerateKeyFromSeed 返回值非0的时候就会自动触发回调函_Diag_GetError
而 DiagStartGenerateKeyFromSeed 报错的话，不会触发 _Diag_GetError
下面我们把DiagStartGenerateKeyFromSeed 相关代码在注释掉，把 on diagResponse DoorFL.SeedLevel_0x01_Request 代码放出来。

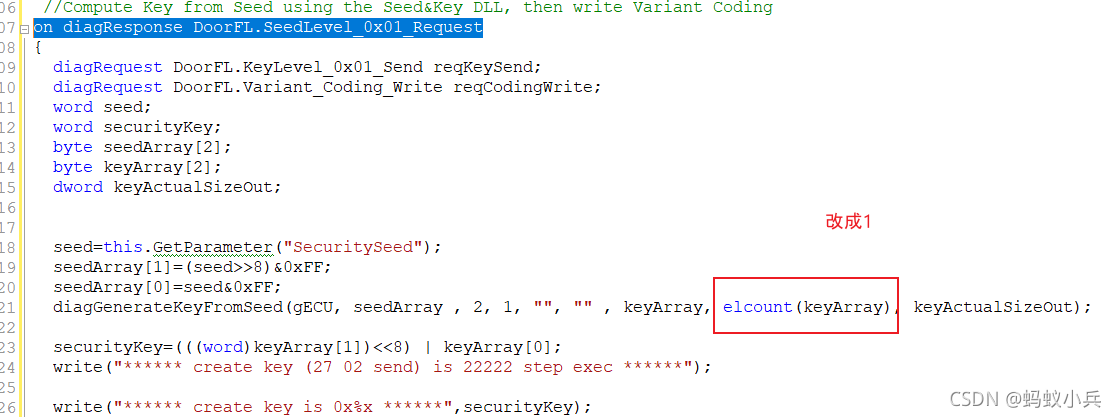

把按照下面贴图更改，改成1，

在这里插入图片描述

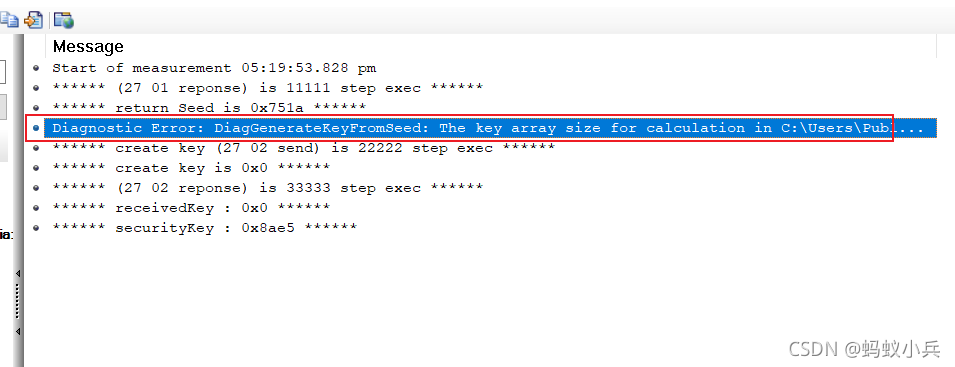

4️⃣ -点击按键‘a’测试看下结果，根据打印结果我们看到，程序进入了_Diag_GetError 函数中。

在这里插入图片描述

📙 通过`XML Test Node CAPL`脚本看`seedkey`响应机制

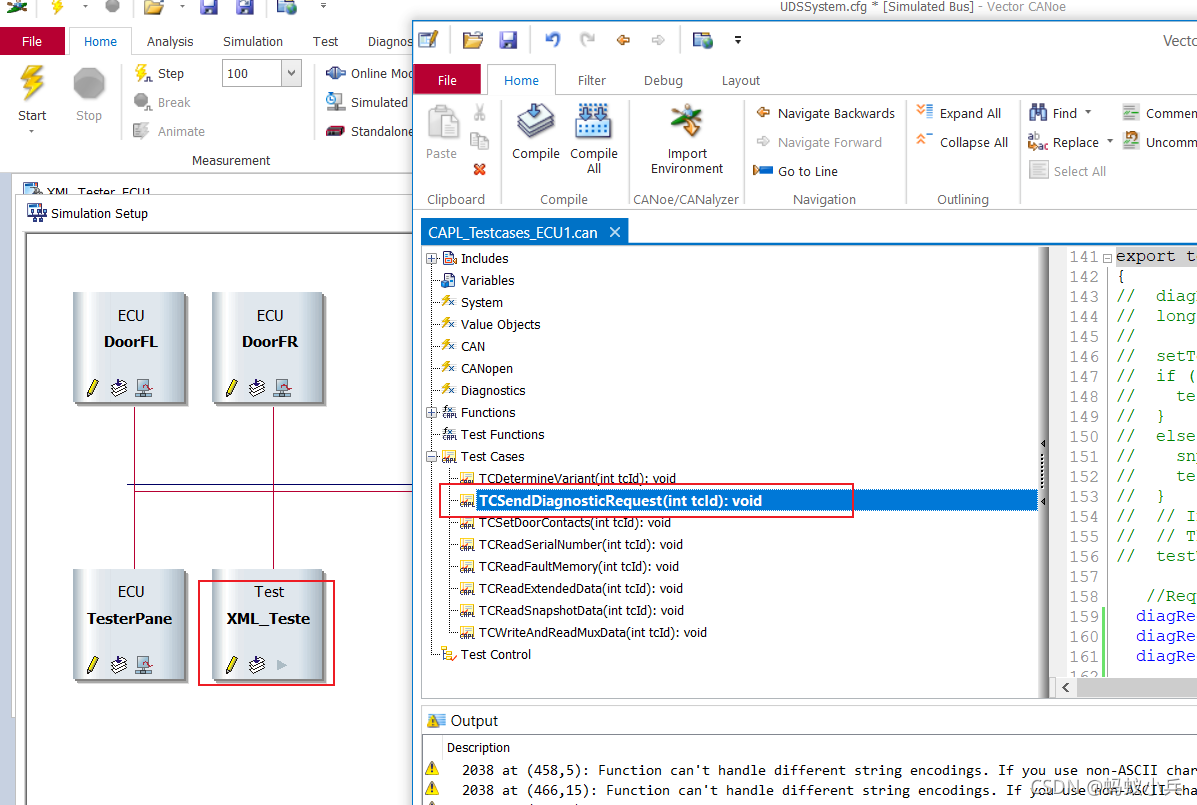

1️⃣ 恰好这个工程跟也有个XML Test Node ,我就图个简单，在原来的case中直接修改，添加我们自己的seedkey 代码

在这里插入图片描述

2️⃣ 添加的seedkey 代码如下，也添加一些打印信息，方便理解

export testcase TCSendDiagnosticRequest(int tcId)
{

  diagRequest DoorFL.SeedLevel_0x01_Request  rqRequestSeed;
  diagRequest  DoorFL.ExtendedDiagnosticSession_Start reqExtSession;
  diagRequest DoorFL.KeyLevel_0x01_Send reqKeySend;

  word seed;
  word securityKey;
  byte seedArray[2];
  byte keyArray[2];
  dword keyActualSizeOut;
  char gECU[20]="DoorFL";
  dword keyArraySize;

  DiagSendRequest(reqExtSession);
  TestWaitForDiagResponse(reqExtSession,100);

  rqRequestSeed.SendRequest();
  TestWaitForDiagResponse(rqRequestSeed,100);
  seed = diagGetRespParameter (rqRequestSeed,"SecuritySeed");
  write("*********Get Response seed :%x *********",seed);

  seedArray[0]=(seed>>8)&0xFF;
  seedArray[1]=seed&0xFF;
  diagGenerateKeyFromSeed(gECU,seedArray, 2, 1, "", "", keyArray, 2, keyArraySize); // Use 2-byte random value as seed
  securityKey=keyArray[0];
  securityKey=(securityKey<<8) + keyArray[1];
  write("*********create key :%x *********",securityKey);

  reqKeySend.SetParameter("SecurityKey", securityKey);
  // Checking on return values indicating an error when sending the requests or when receiving the responses was omitted here to simplify the example
  reqKeySend.SendRequest();

}

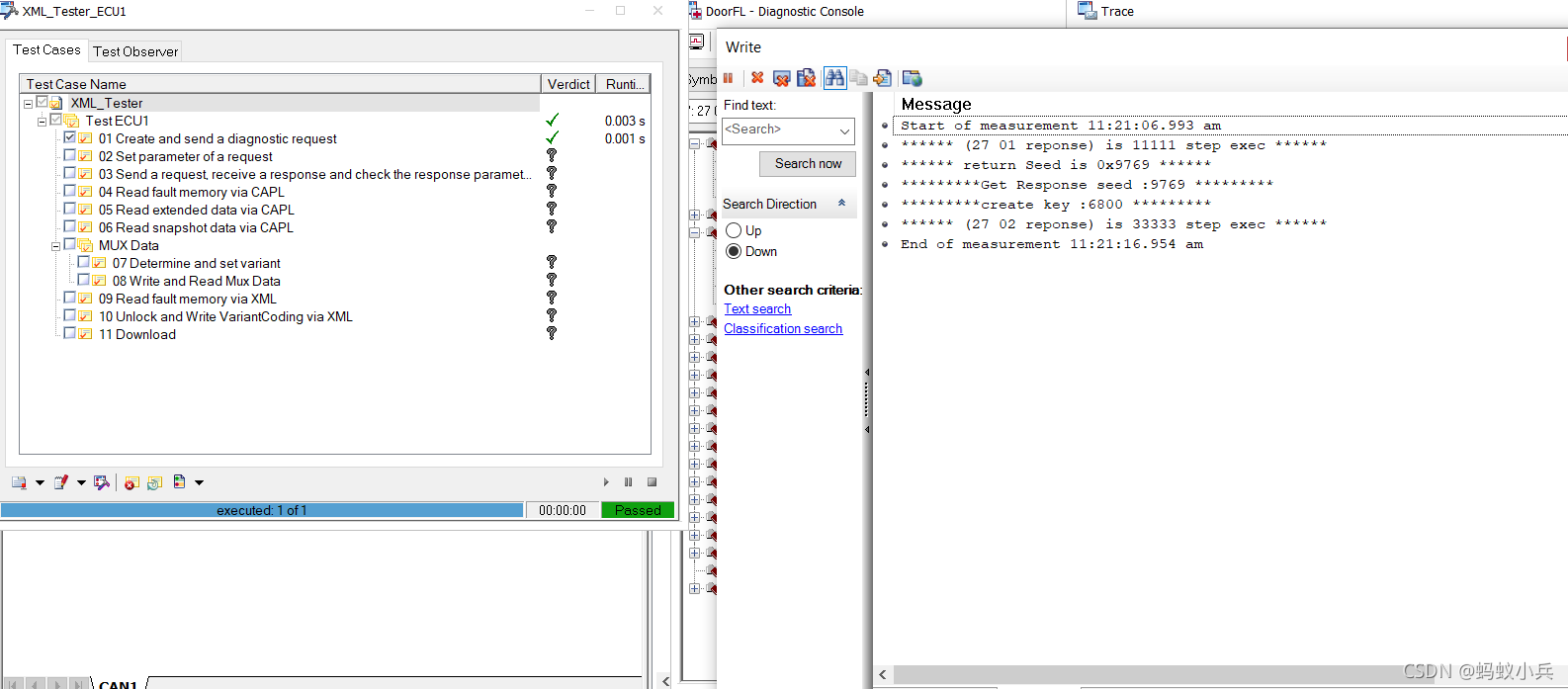

3️⃣ ，观察打印结果
在这里插入图片描述

在这里插入图片描述

End

🌎总结

请添加图片描述

🍅 这节文章写的不好，内容有点多，而且有点绕了，小伙伴多担待哈。

🍅 有需要演示中所用demo工程的，可以关注下方公众号网盘自取啦，感谢阅读。
