📘前言

实际工程中，会产生这种情况，OEM给了你seedkey.dll ，没有给你具体算法，因为它不希望自己密钥泄露，作为供应商，还有自己的sub function，这个时候，我们就需要在OEM提供的DLL基础上，再封装一层。
这里博主强烈建议你先阅读 🚩CANoe DLL编程（五）——通过VS 生成 SendKey.dll内容基于它扩展开来的
软件环境:
win10 x64
visual studio 2019
CANoe 11 x64

请添加图片描述

请添加图片描述

📙 DLL二次封装代码解读

1️⃣ 这里假设我们之前生成的DLL SeednKey_Opt_More.dll 是客户给的，seedkey 的算法是保密的，只有level1和level 11，现在我们要把自己的level 13加进去`

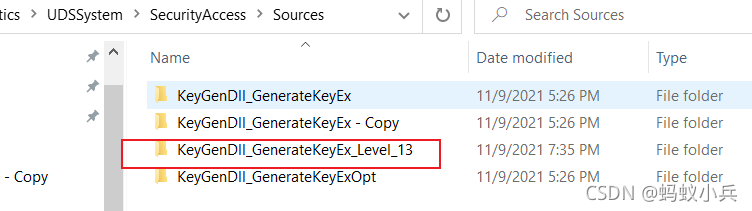

我们把 KeyGenDll_GenerateKeyEx - Copy 拷贝一份KeyGenDll_GenerateKeyEx_Level_13

在这里插入图片描述

2️⃣ 我们完善KeyGenDll_GenerateKeyEx_Level_13工程中的代码，然后重新rebuild。

我原来实际工程可以直接 LoadLibrary(_T(“SeednKey_Opt_More.dll”))
就可以了，这里不知道为什么不行了，必须用绝对路径才行
就两个函数 GenerateKeyExOpt ，CANoe API的接口，和原来一样；GenerateKeyExOpt_new 我自己新定义的，用来封装DLL

// KeyGeneration.cpp : Defines the entry point for the DLL application.
//

#include <windows.h>
#define KEYGENALGO_EXPORTS
#include "KeyGenAlgoInterfaceEx.h"
#include <tchar.h>
#include <iostream>


BOOL APIENTRY DllMain( HANDLE hModule,
                       DWORD  ul_reason_for_call,
                       LPVOID lpReserved
					 )
{
    return TRUE;
}

int GenerateKeyExOpt_new(
    const unsigned char* ipSeedArray,     /* Array for the seed [in] */
    unsigned int          iSeedArraySize, /* Length of the array for the seed [in] */
    const unsigned int    iSecurityLevel, /* Security level [in] */
    const char* iVariant,       /* Name of the active variant [in] */
    const char* ipOptions,
    unsigned char* ioKeyArray,     /* Array for the key [in, out] */
    unsigned int          iKeyArraySize,  /* Maximum length of the array for the key [in] */
    unsigned int& oSize           /* Length of the key [out] */
)
{

    HINSTANCE handle = LoadLibrary(_T("C:\\Users\\Public\\Documents\\Vector\\CANoe\\Sample Configurations 11.0.55\\CAN\\Diagnostics\\UDSSystem\\SecurityAccess\\SeednKey_Opt_More.dll"));//LoadLibrary填入ddl文件名赋值给句柄
    printf("dll的句柄返回值%d\n", handle); //打印吧

    if (handle) //判读句柄内dll是否可用
    {

        typedef int(*DLL_FUNCTION_GenerateKeyExOpt) (const unsigned char*, unsigned int, const unsigned int, const char*, const char*, unsigned char*, unsigned int, unsigned int&); //typedef定义一下函数指针，你不懂的话就记住末尾两个是你需要函数的形参。

        DLL_FUNCTION_GenerateKeyExOpt dll_GenerateKeyExOpt = (DLL_FUNCTION_GenerateKeyExOpt)GetProcAddress(handle, "GenerateKeyExOpt"); //使用GetProcAddress得到函数，参数是句柄名和函数名
        printf("dll_函数返回值%d\n", dll_GenerateKeyExOpt); //打印吧
        if (dll_GenerateKeyExOpt) //还是判断一下函数指针是否有效
        {
            int result = dll_GenerateKeyExOpt(ipSeedArray, iSeedArraySize, iSecurityLevel, iVariant, ipOptions, ioKeyArray, iKeyArraySize, oSize);
        }
        FreeLibrary(handle); //卸载句柄，，
    }
    return 0;
}

KEYGENALGO_API VKeyGenResultEx GenerateKeyExOpt(
      const unsigned char*  ipSeedArray,     /* Array for the seed [in] */
      unsigned int          iSeedArraySize, /* Length of the array for the seed [in] */
      const unsigned int    iSecurityLevel, /* Security level [in] */
      const char*           iVariant,       /* Name of the active variant [in] */
      const char* ipOptions,
      unsigned char*        ioKeyArray,     /* Array for the key [in, out] */
      unsigned int          iKeyArraySize,  /* Maximum length of the array for the key [in] */
      unsigned int&         oSize           /* Length of the key [out] */
      )
{
    int result;
    if (iSeedArraySize>iKeyArraySize)
      return KGRE_BufferToSmall;
    if (iSecurityLevel == 0x01)
    {
        result = GenerateKeyExOpt_new(ipSeedArray, iSeedArraySize, iSecurityLevel, iVariant, ipOptions, ioKeyArray, iKeyArraySize, oSize);
    }
    else if (iSecurityLevel == 0x11)
    {
        result = GenerateKeyExOpt_new(ipSeedArray, iSeedArraySize, iSecurityLevel, iVariant, ipOptions, ioKeyArray, iKeyArraySize, oSize);
    }
    else if (iSecurityLevel == 0x13)
    {
        for (unsigned int i = 0; i < iSeedArraySize; i++)
            ioKeyArray[i] = ipSeedArray[i] - 1;
    }
    else
    {
        return KGRE_SecurityLevelInvalid;
    }
    oSize = iSeedArraySize;
  return KGRE_Ok;
}

📙 二次封装后的DLL测试

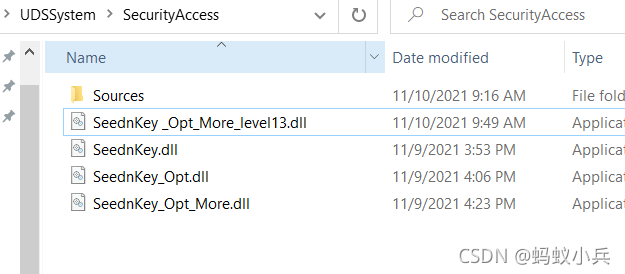

3️⃣ 生成新的DLL，重命名为 SeednKey _Opt_More_level13.dll ，拷贝到 SecurityAccess文件路径下

在这里插入图片描述

4️⃣ ，因为官方示例中诊断控制台没有 level 13的诊断定义,暂时手上也没有编辑工具，我们只能通过CAPL脚本测试下

在DoorFL.can 中更改代码如下，当收到 27 13和 27 14 xx xx诊断请求的时候，给诊断仪响应

on diagRequest DoorFL.*
{
//  ResetSession();
//  diagSendNegativeResponse(this, cNRC_ServiceNotSupported);
    diagResponse DoorFL.SeedLevel_0x01_Request rqRequestSeed;
    diagResponse DoorFL.KeyLevel_0x01_Send rqKeytSeed;
    diagResponse this resp;
    long result_1,result_2;
    word random;

    result_1 = DiagGetPrimitiveByte(this,0);
    result_2 = DiagGetPrimitiveByte(this,1);
    write("*diagRequest*****result_1:%x ;result_2:%x ;*****",result_1,result_2);
  if ((result_1 == 0x27) && (result_2 == 0x13) )
  {
    random=random(0x10000);
    write("****** random Seed is 0x%x ******",random);
    DiagSetPrimitiveByte(rqRequestSeed,0,0x27);
    DiagSetPrimitiveByte(rqRequestSeed,1,0x13);
    DiagSetPrimitiveByte(rqRequestSeed,2,random&0xFF);
    DiagSetPrimitiveByte(rqRequestSeed,3,(random>>8)&0xFF);
    rqRequestSeed.SendPositiveResponse() ;
  }
    if ((result_1 == 0x27) && (result_2 == 0x14) )
  {
    DiagSetPrimitiveByte(rqKeytSeed,0,0x27);
    DiagSetPrimitiveByte(rqKeytSeed,1,0x14);
    rqKeytSeed.SendPositiveResponse() ;
  }
}

5️⃣ 在TesterPanelControl.can 中更改代码如下：

按键‘b’ ,发送27 13请求。
当收到 27 13 xx xx 响应的种子时，计算key,然后发送27 14 xx xx

on diagResponse DoorFL.*
{
//  ResetSession();
//  diagSendNegativeResponse(this, cNRC_ServiceNotSupported);

  diagRequest DoorFL.KeyLevel_0x01_Send reqKeySend;

  word seed;
  word securityKey;
  byte seedArray[2];
  byte keyArray[2];
  dword keyActualSizeOut;
  long result_1,result_2;
  word random;

  result_1 = DiagGetPrimitiveByte(this,0);
  result_2 = DiagGetPrimitiveByte(this,1);
  write("**diagResponse****result_1:%x ;result_2:%x ;*****",result_1,result_2);
  if ((result_1 == 0x27) && (result_2 == 0x13) )
  {
  seedArray[0]=DiagGetPrimitiveByte(this,2);
  seedArray[1]=DiagGetPrimitiveByte(this,3);

  write("**diagResponse****seedArray[0]:%x ;seedArray[1]:%x ;*****",seedArray[0],seedArray[1]);
  diagGenerateKeyFromSeed(gECU, seedArray , 2, 0x13, "", "" , keyArray, elcount(keyArray), keyActualSizeOut);

  securityKey=(((word)keyArray[1])<<8) | keyArray[0];
  write("****** create key (27 02 send) is 22222 step exec ******");
  write("**diagResponse****keyArray[0]:%x ;keyArray[1]:%x ;*****",keyArray[0],keyArray[1]);
  DiagSetPrimitiveByte(reqKeySend,0,0X27);
  DiagSetPrimitiveByte(reqKeySend,1,0X14);
  DiagSetPrimitiveByte(reqKeySend,2,keyArray[0]);
  DiagSetPrimitiveByte(reqKeySend,3,keyArray[1]);
  // Checking on return values indicating an error when sending the requests or when receiving the responses was omitted here to simplify the example
  reqKeySend.SendRequest();
  }
}

On key 'b'
{
  diagRequest DoorFL.SeedLevel_0x01_Request rqRequestSeed;
  diagRequest DoorFL.ExtendedDiagnosticSession_Start reqExtSession;
  reqExtSession.SendRequest();
  DiagSetPrimitiveByte(rqRequestSeed,0,0x27);
  DiagSetPrimitiveByte(rqRequestSeed,1,0x13);
  rqRequestSeed.SendRequest();

}

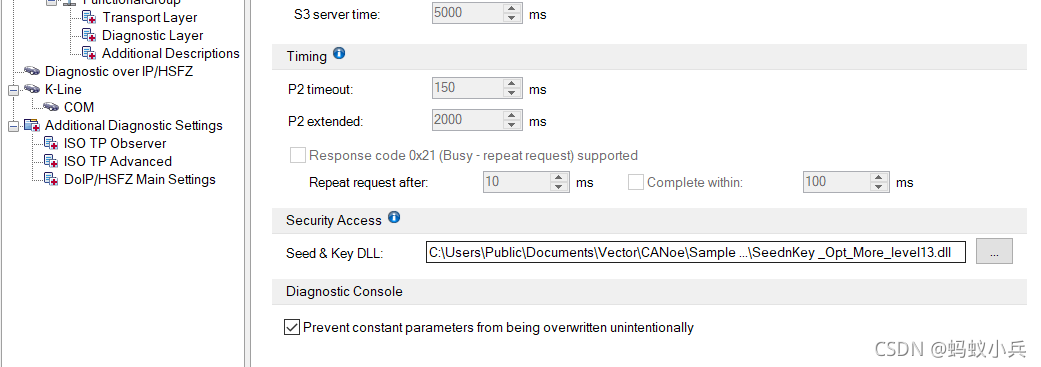

6️⃣ 配置下新创建的DLL SeednKey _Opt_More_level13.dll ：

在这里插入图片描述

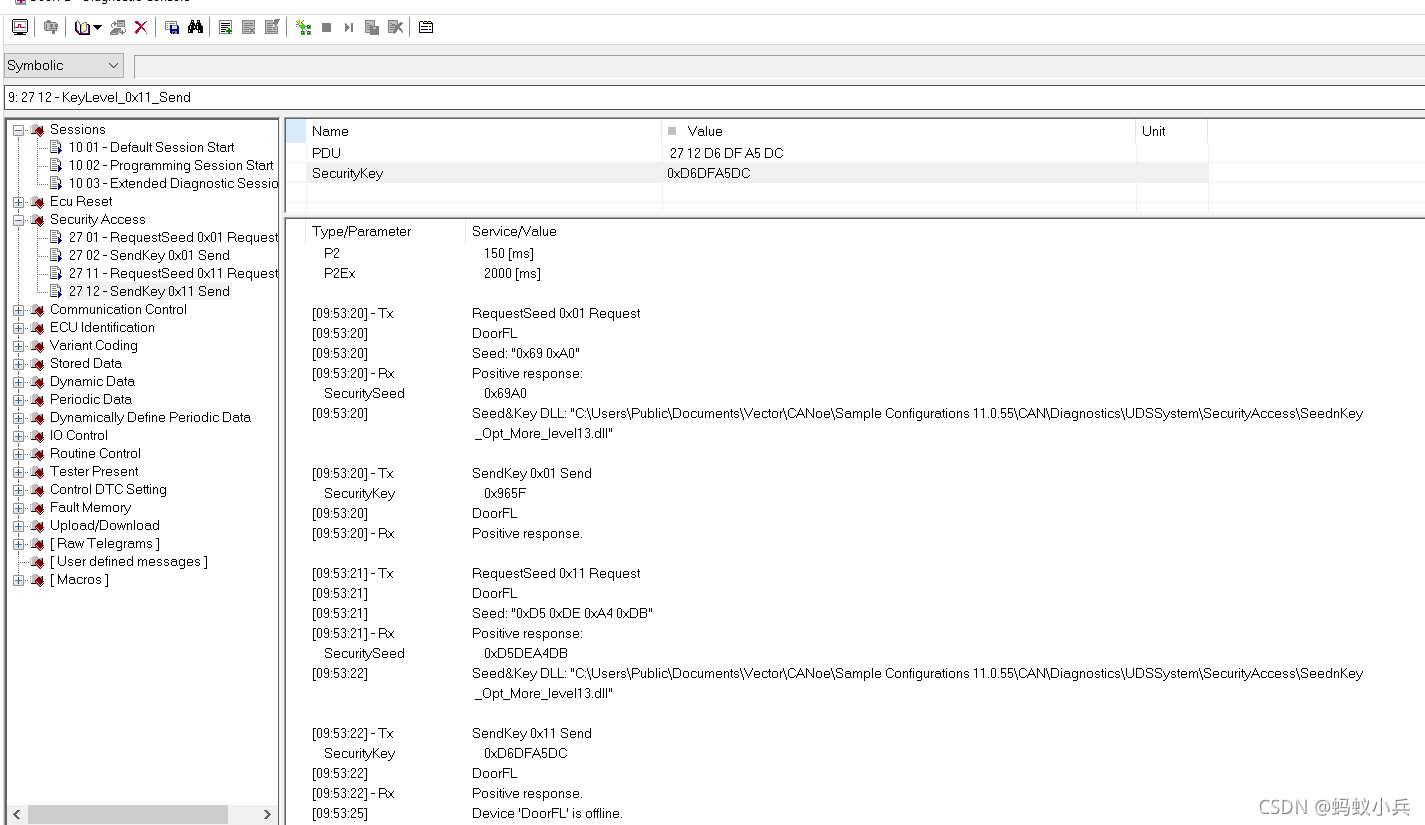

7️⃣ 在诊断控制台分别发送 1003 / 2701/2702/2711/2712 ,控制台输出结果如下图，可以看出 level 1 和 11的 seedkey 是能够正常响应的，没问题的。

在这里插入图片描述

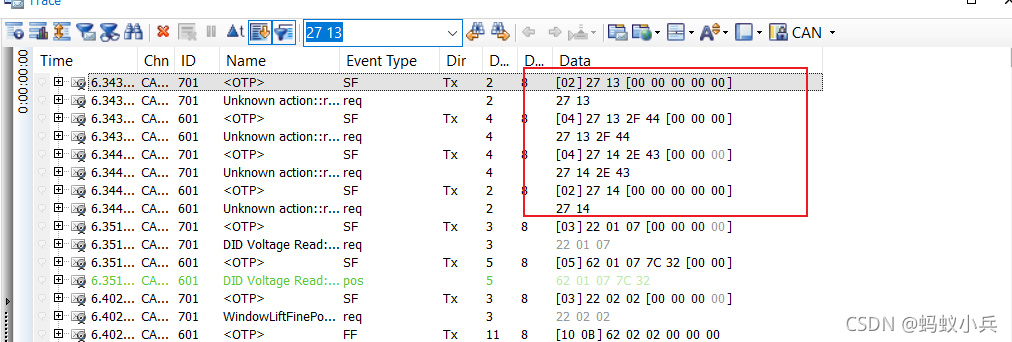

8️⃣ 按下按键’b‘ ,发送 27 13，这里只能在write 窗口和 trace 中观察结果，key值计算正确的。这说明通过二次封装DLL成功了。

在这里插入图片描述

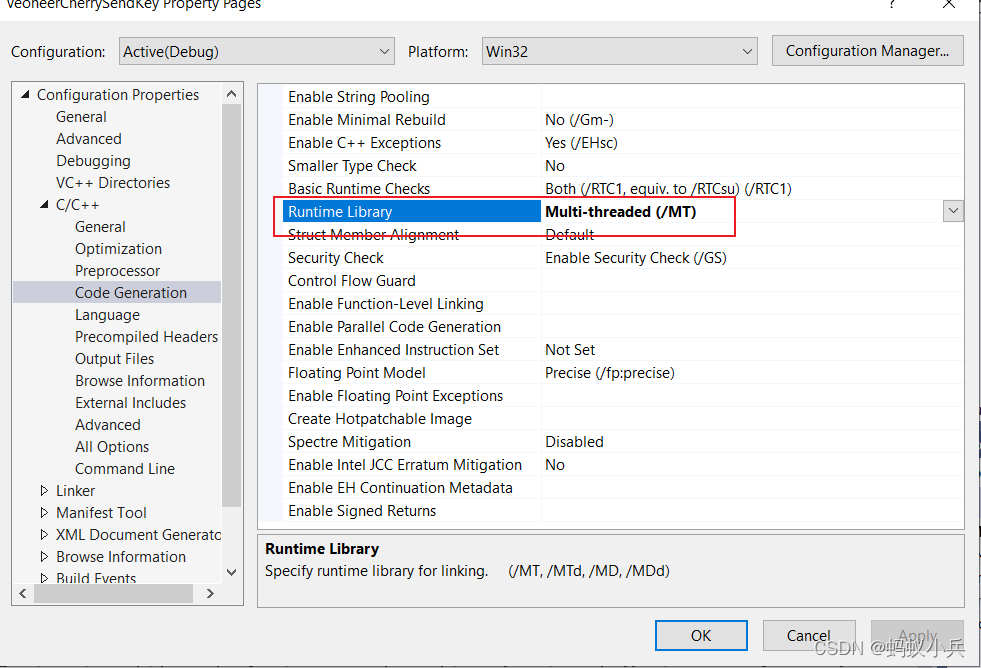

9️⃣ 如果遇到生成的DLL，在有的电脑上可以使用，有的不行，试试下面的选项。

在这里插入图片描述
