使用M0 DesignStart 的样例SoC(example system) - 1 SoC组件

大概的说明一下M0 DesignStart：

包含一个 core：Cortex-M0

包含CMSDK ：一个IP包，主要是提供AHB，APB协议RTL实现（以一个样例SoC的设计来说明如何使用这些IP）

不包含DMA（DesignStart项目不包含DMA，需要另外授权使用）

---

---

目录

配置内核

Cortex-M0 DesignStart 有什么东西

配置内核

配置CMSDK

有什么东西

目录结构

支持的组件

TOOLS

文档阅读

QUICK START

Installation

cortex-M0

DMA

arm-GCC配置

PS：几个非常重要的文件

tbench_M0.vc

cmsdk_mcu_defs.v

tb_cmsdk_mcu.v



---

---

对SoC的组件进行安装配置，如M0 core，DMA，CMSDK，仿真DSM以及工具链等等

跟着手册来，跟着手册来！！！

---

配置内核

首先解压，阅读手册:Cortex-M0 DesignStart Pro Academic

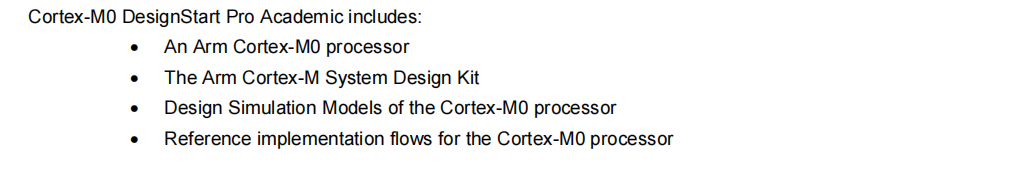

Cortex-M0 DesignStart 有什么东西

说明有M0 core，CMSDK IP包，DSM仿真环境，implementation实现

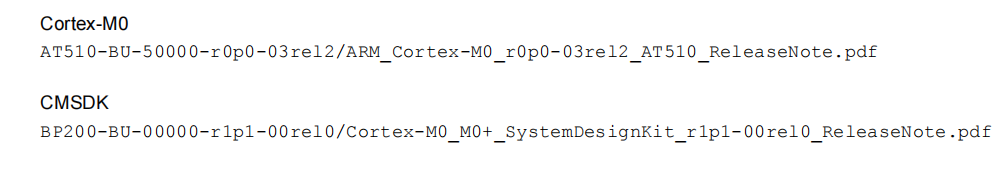

交付产品序列号，以及相关文件夹

---

配置内核

相关的文档，仿真环境（Design Simulation Models，DSM）以及实现implementation

这一步根据自己的需求来进行即可



ok，此时M0内核，已经有相关的文档，并且有vcs的simulaiton，以及synopsys的implementation

---

配置CMSDK

阅读手册 Arm Cortex™-M0/M0+ System Design Kit

Configure the CMSDK deliverables to reference the Cortex-M0 processor

有什么东西

支持CM0/CM0+

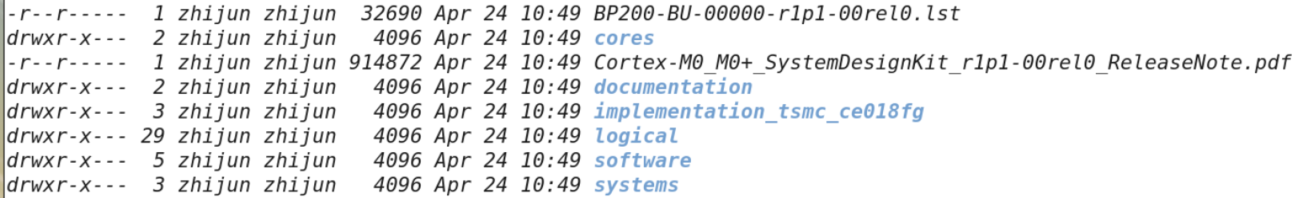

目录结构

进入文件夹CMSDK的文件夹

Arm_Cortex-M0_DesignStart_Pro_Academic/AT514-BU-98000-r0p1-00rel0/BP200-BU-00000-r1p1-00rel0

看到（）CMSDK手册上更加具体

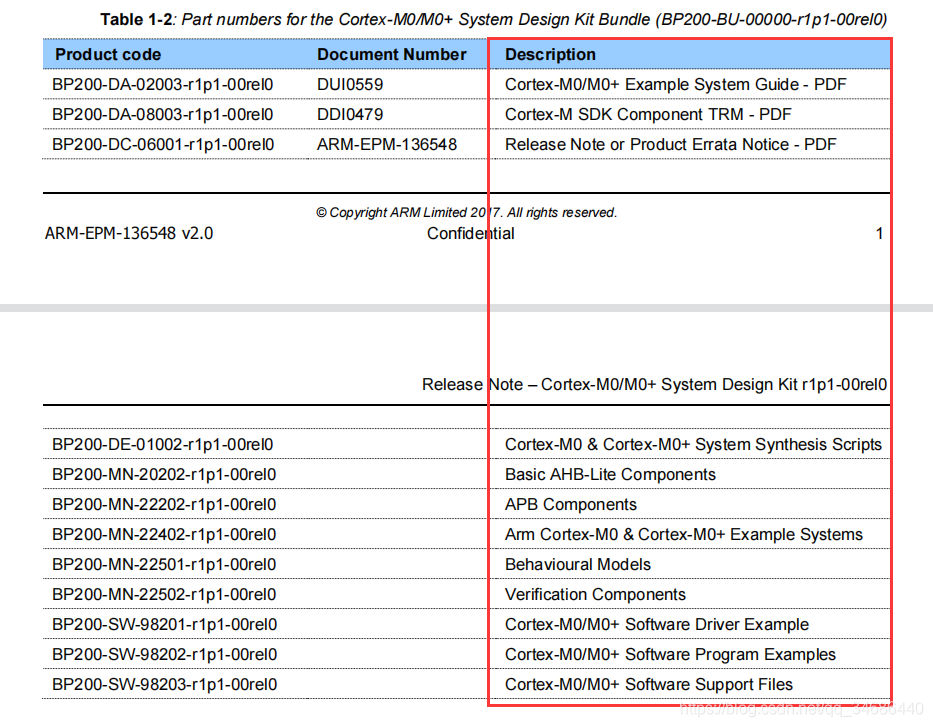

支持的组件

• Basic AHB-Lite Components
• APB Components
• Verification Components
• Behavioral Models

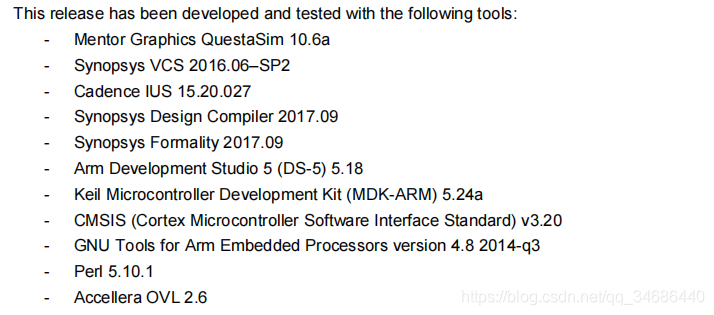

TOOLS

支持大部分主流的EDA工具

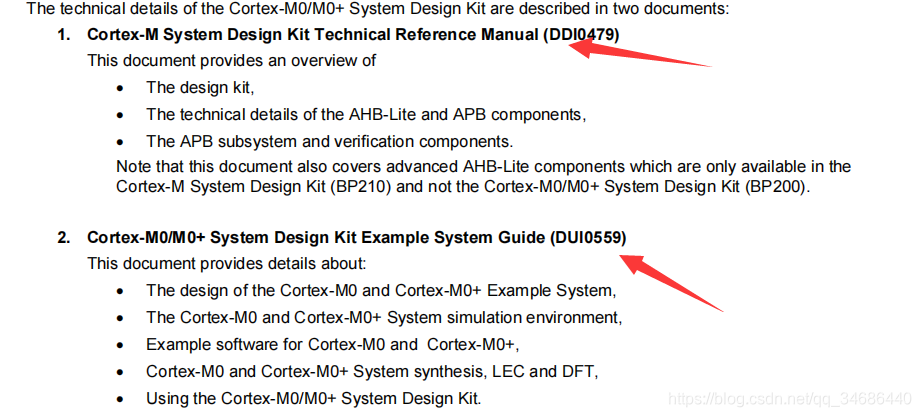

文档阅读

这两个文档很重要

QUICK START

Installation

将构建example system需要的组件放到相应文件夹下

如CPU core，DMA（可选），编译工具链（DS-5,keil MDK,Arm-GCC,三选一）等

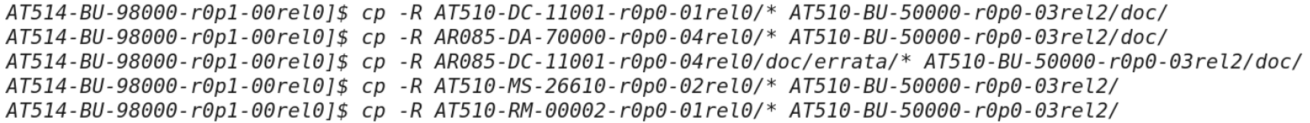

cortex-M0

DMA

没有DMA，因此不配置

arm-GCC配置

安装的是嵌入式的编译器：gcc-arm-none-eabi

这里有一篇博客解决这个问题，感谢：

博客：https://blog.csdn.net/yk150915/article/details/80117082

gcc-arm-none-eabi下载地址：https://launchpad.net/gcc-arm-embedded/+download

因为自己是非root用户，安装gcc太难了额，，，，，



这些都是通过参数配置来使用，现在只是准备，将其放在相应的文件夹下面，可选模块没有就不添加，通过参数设置不调用即可

---

PS：几个非常重要的文件

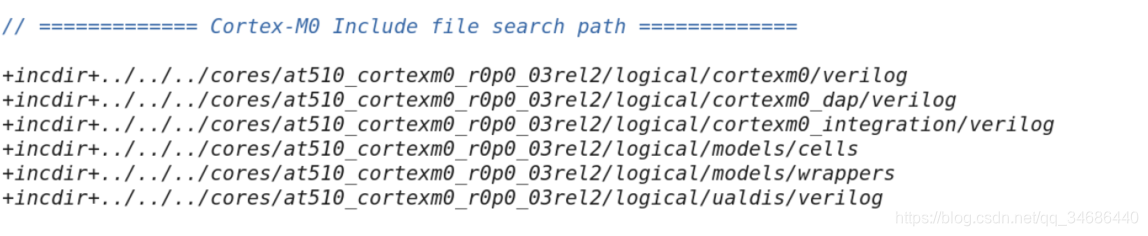

tbench_M0.vc

这个文件里面包含了  在编译RTL代码时的编译选项以及所需要的RTL文件的filelist

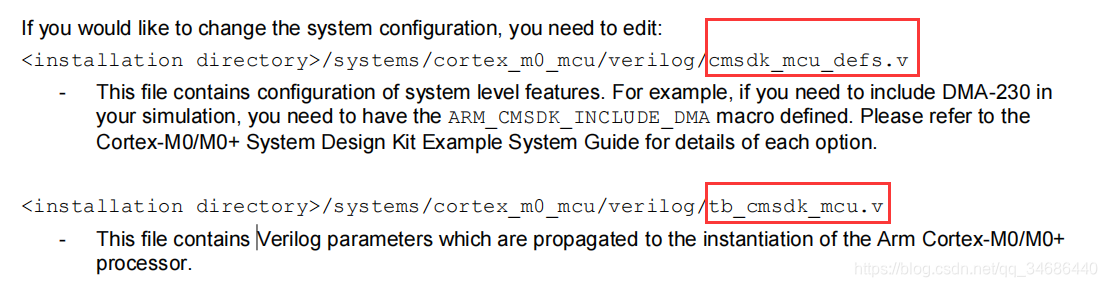

cmsdk_mcu_defs.v

tb_cmsdk_mcu.v
