门电路计数器

0. 相关概念

计数进位：递增计数器的低位计满后激励高位触发器翻转的操作。

自启动：电路进入某一无效状态，在时钟脉冲的作用下，电路自动返回至有效状态循环中来。

模：状态图里一个循环里的状态数。

模n计数器 = n进制计数器
N位二进制计数器 的模为$2^n$
n个触发器，模最大为$2^n$

计数器的功能：分频、定时。

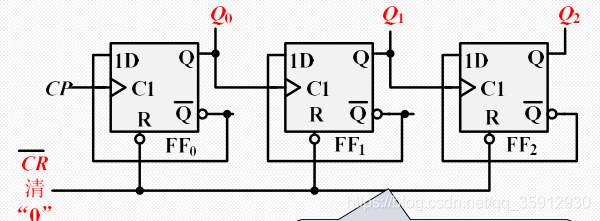

1. 异步二进制计数器

• 优点：电路简单。
• 缺点：运行速度慢；不能在较高的计数脉冲频率下正常工作。

(1) 加计数

(2) 减计数

2. 同步二进制计数器

• 优点：运行速度快。

• 缺点：电路复杂。

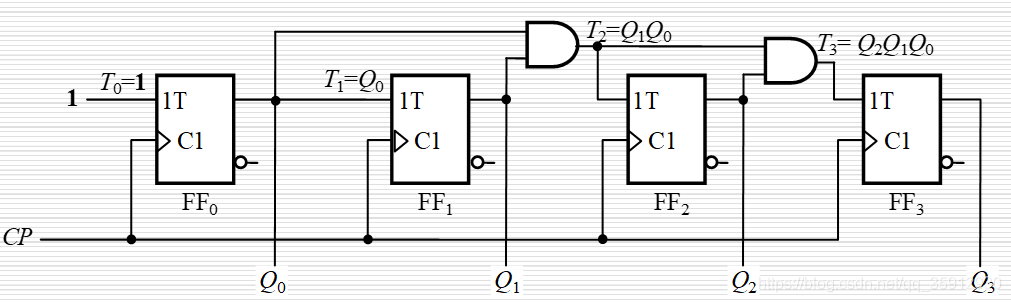

(1) 加计数

以T触发器为基础设计，再用其他触发器构成T触发器

(2) 减计数

3. 非二进制计数器

4. 环形计数器

(1) 基本环形计数器

$$模=触发器个数$$

(2) 扭环形计数器

$$模=2\times 触发器个数$$

不必译码就能直接输出四个状态的信号
扭环形计数器
电路的状态等于触发器的二倍

非二进制计数器

几进制，模为几
