本文详细介绍了SR锁存器的基本原理，包括使用或非门和与非门实现的两种类型。内容涵盖逻辑符号、功能表、特性方程及波形图，解析了不同输入组合下锁存器的输出状态变化。同时，讨论了门控SR锁存器，增加了控制端E，增强了其在数字电路中的应用灵活性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

目录

1. 基本SR锁存器（或非门）
2. 基本SR锁存器（与非门）
3. 门控SR锁存器

1. 基本SR锁存器（或非门）

(1) 逻辑符号

在这里插入图片描述

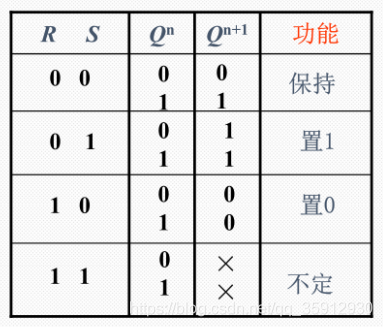

(2) 功能表

在这里插入图片描述

相对于真值表，有对输入又输出

口诀记忆：
$\bar{R}$ 输入为0，输出置0；
$\bar{S}$ 输入为0，输出置1；
同时为1，输出保持；
同时为0，输出为1；

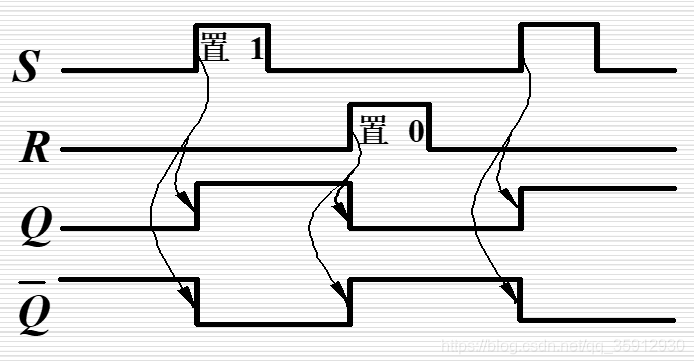

(3) 波形图

在这里插入图片描述

2. 基本SR锁存器（与非门）

(1) 逻辑符号

在这里插入图片描述

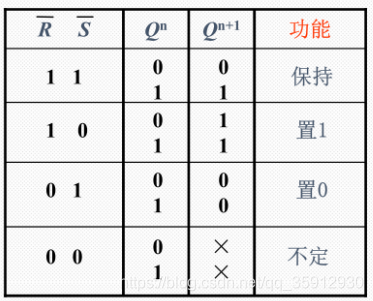

(2) 功能表

在这里插入图片描述

$Q^n$ 时刻的状态在此为举例，是随便给的，不是固定的。

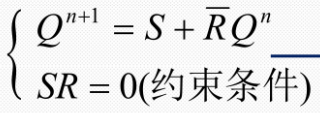

(3) 特性方程

约束条件
在这里插入图片描述
口诀记忆：
$\bar{R}$ 输入为0，输出置0；
$\bar{S}$ 输入为0，输出置1；
同时为1，输出保持；
同时为0，输出为1；

3. 门控SR锁存器

在SR锁存器的基础上加入了控制端。

(1) 逻辑符号

在这里插入图片描述

E：输入控制门。触发端。触发信号

(3) 特性方程

特性方程
在这里插入图片描述

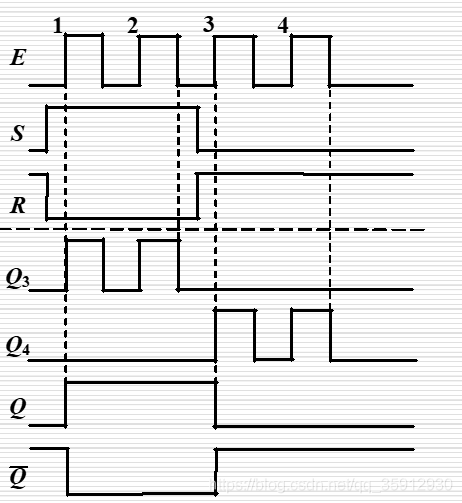

(4) 波形图

在这里插入图片描述
