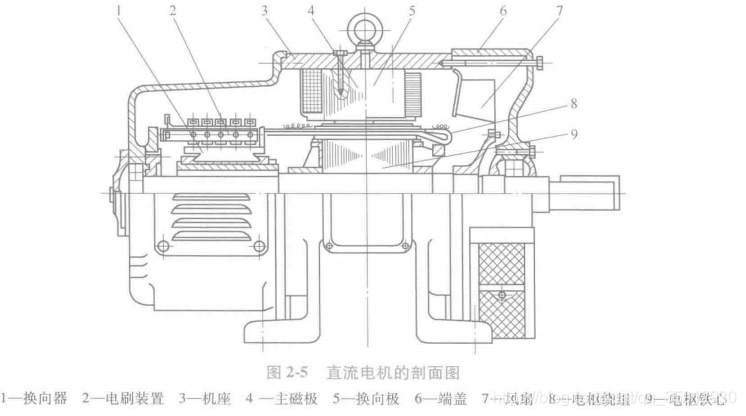

直流电机的结构

1. 静止部分 / 定子

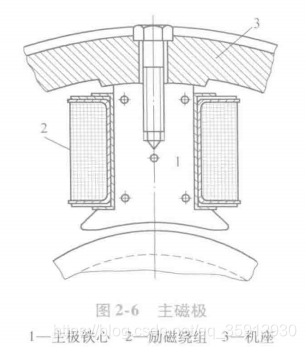

① 主磁极

作用：建立主磁场

构成：

• 电励磁：主极铁心和套装在铁心上的励磁绕组。
• 永磁：把永久磁铁固定在机壳上。

② 电刷装置

作用：

• 在直流发电机中起整流作用。
• 在直流电动机中起逆变作用。

③ 换向极

④ 机座

2. 转动部分 / 转子 / 电枢

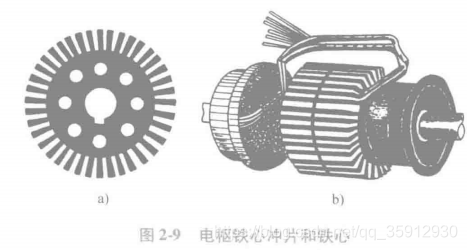

① 电枢铁心

作用：电枢绕组的支撑部件。
构成：用0.5mm厚的，冲有齿、槽的硅钢片叠压而成。

② 电枢绕组

a. 单叠绕组🍕

(1) 特点

元件的两个段子连接与相邻的两个换向片上

单：首末端相联的两换向片相隔一个换向片的宽度。

叠：后一个元件的端部紧叠在前一个元件的端部

$槽数Z=元件数S=换向片数K$

(2) 画展开图

1. 计算极距和节距。

2. 画槽，编号，画绕组及换向片。

3. 安放磁极。

4. 安放电刷，完成连线。

b. 单波绕组

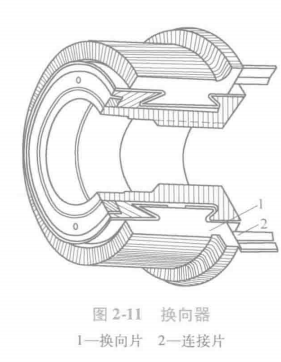

③ 换向器
