1. 归算
(1) 频率归算
s
f
2
=
f
1
sf_2 = f_1
sf2=f1
本质:用一个具有定子电路的频率而等效于转子的电路去代换实际转子电路。
原则:
(1)转子电路对定子电路的电磁效应不变。
(2)等效的转子电路的电磁性能(有功功率、无功功率、铜耗)需要和实际转子电路相同
(2) 绕组归算
本质:人为地用一个相数、每相串联匝数、绕组因数和定子绕组一样的绕组去代替相数为 m 2 m_2 m2、每相串联匝数为 N 2 N_2 N2、绕组因数为 k w 2 k_{w2} kw2并经过频率归算的转子绕组。
原则:归算前后,转子对定子的电磁效应不变。
① 电流归算
I 2 ′ = 1 k i I 2 I_2' = \frac{1}{k_i}I_2 I2′=ki1I2
② 电动势归算
E 2 ′ = k e E 2 E_2' = k_eE_2 E2′=keE2
③ 阻抗归算
R 2 ′ = k e k i R 2 R_2' = k_ek_iR_2 R2′=kekiR2
X 2 = k e k i X 2 X_2 = k_ek_iX_2 X2=kekiX2
k e = N 1 k w 1 N 2 k w 2 k_e = \frac{N_1k_{w1}}{N_2k_{w2}} ke=N2kw2N1kw1
2. 等效电路
{ U ˙ 1 = − E ˙ 1 + I ˙ 1 Z 1 E ˙ 2 ′ = I ˙ 2 ′ R 2 ′ 1 − s s + I ˙ 2 ′ Z 2 ′ E ˙ 1 = E ˙ 2 ′ I ˙ 1 + I ˙ 2 ′ = I ˙ m E ˙ 1 = − I ˙ m Z m \left\{\begin{matrix}\dot{U}_1 = -\dot{E}_1 + \dot{I}_1Z_1 \\\dot{E}_2' = \dot{I}'_2R_2'\frac{1-s}{s} + \dot{I}_2'Z_2' \\\dot{E}_1= \dot{E}_2' \\\dot{I}_1 + \dot{I}_2' = \dot{I}_m \\\dot{E}_1 = -\dot{I}_mZ_m \end{matrix}\right. ⎩⎪⎪⎪⎪⎨⎪⎪⎪⎪⎧U˙1=−E˙1+I˙1Z1E˙2′=I˙2′R2′s1−s+I˙2′Z2′E˙1=E˙2′I˙1+I˙2′=I˙mE˙1=−I˙mZm

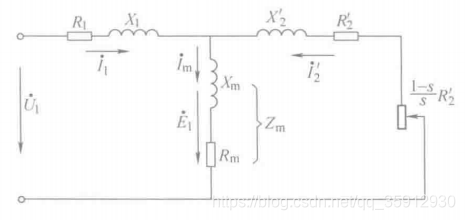

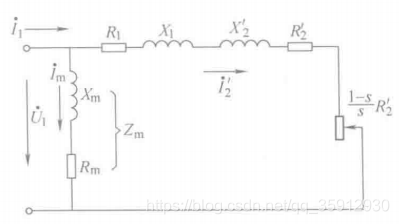

(1) T形等效电路
- R 1 R_1 R1:定子绕组的电阻。
- X 1 X_1 X1:定子绕组的漏电抗。
- R 2 ′ R_2' R2′:归算过的转子绕组的电阻。
- X 2 ′ X_2' X2′:归算过的转子绕组的漏电抗。
- R m R_m Rm:定子铁心损耗对应的励磁电阻。
- X m X_m Xm:主磁通相对应的铁心磁路的励磁电抗。
