三相异步电动机的机械特性

1. 机械特性表达式

转速与转矩的关系

① 物理表达式

T e = C T 1 Φ m I 2 ′ c o s φ 2 ′ T_e = C_{T1}\Phi_mI_2'cos\varphi_2' Te=CT1ΦmI2cosφ2

② 参数表达式

T e = m 1 Ω U ϕ 2 R 2 ′ s ( R 1 + R 2 ′ s ) 2 + ( X 1 + X 2 ′ ) 2 T_e = \frac{m_1}{\Omega}\frac{U_\phi^2\frac{R_2'}{s}}{(R_1 + \frac{R_2'}{s})^2 + (X_1 + X_2')^2} Te=Ωm1(R1+sR2)2+(X1+X2)2Uϕ2sR2

③ 实用表达式

T e = 2 T m a x s s m + s m s T_e = \frac{2T_{max}}{\frac{s}{s_m} + \frac{s_m}{s}} Te=sms+ssm2Tmax

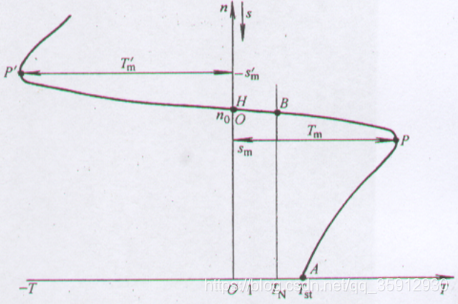

2. 固有机械特性

在这里插入图片描述

A 点 A点 A:启动点

P 点 P点 P:最大转矩点

B 点 B点 B:额定工作点

H 点 H点 H:同步转速点

P ′ 点 P'点 P:回馈制动最大转矩点

3. 人为机械特性

(1) 降低 U ϕ U_\phi Uϕ

在这里插入图片描述
特点:

  • 同步转速不变
  • 最大转矩降低
  • 临界转差率不变
  • 启动转矩降低

(2) 转子电路内串联对称电阻

在这里插入图片描述

特点:

  • 同步转速不变
  • 最大转矩不变
  • 临界转差率增大
  • 起动转矩随外串电阻的增大而增大;当电阻达到一定数值后,继续增大外串电阻,启动转矩减小。

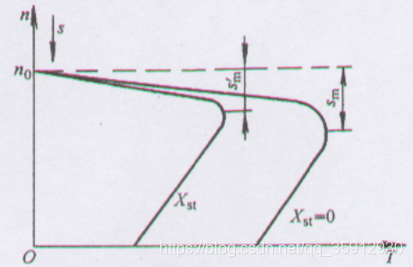

(3) 定子电路串联对称电抗

在这里插入图片描述
特点:

  • 同步转速不变
  • 最大转矩降低
  • 临界转差率减小
  • 起动转矩降低

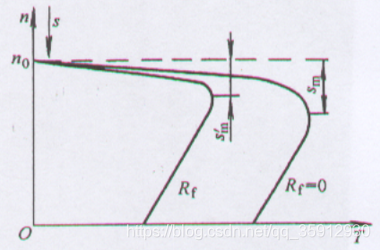

(4) 定子电路串联对称电阻

在这里插入图片描述
特点:

  • 同步转速不变
  • 最大转矩降低
  • 临界转差率减小
  • 启动转矩降低
