立创EDA学习笔记（2）——创建元件符号

一、简介

元件符号是元件在原理图上的表现形式，主要由元件边框、管脚（包括管脚序号和管脚名称）、元件名称及元件说明组成，通过放置的管脚来建立电气连接关系。元件符号中的管脚序号是和电子元器件实物的管脚一一对应的。在创建元件的时候，图形不一定和实物完全一样，但是对于管脚序号和名称，一定要严格按照元件规格书中的说明一一对应。

二、原理图库

2.1 基础库

基础库上面的内容主要是一些常用的电器标识符、电阻、电容、电感、电源、连接器、二极管、三极管、稳压器件，还有一些其他常用的器件。

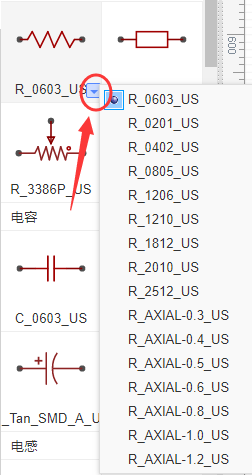

每个器件的右下角都有个小三角符号，打开后选择不同的封装类型。

2.2 元件库

如果我们在画图的过程中有些库在基础库中找不到，可以在元件库中进行搜索。

三、手动创建

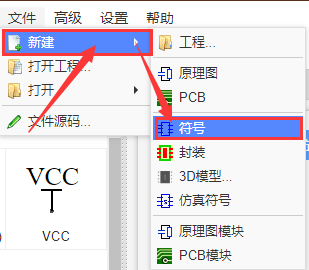

• 新建符号

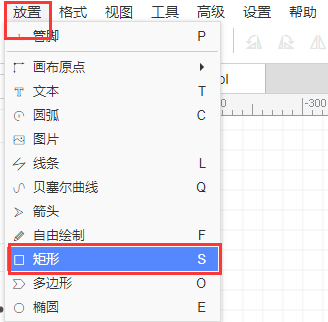

• 放置矩形，快捷键S

• 任点一处进行绘制，右键完成绘制

• 左键选择图像，点击4个绿点进行形状调整

• 修改颜色

• 放置管脚，快捷键P

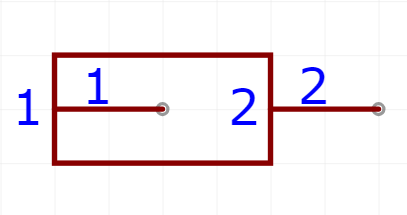

• 调整管脚位置，注意小圆点要朝外侧，选中管脚，快捷键Space进行旋转

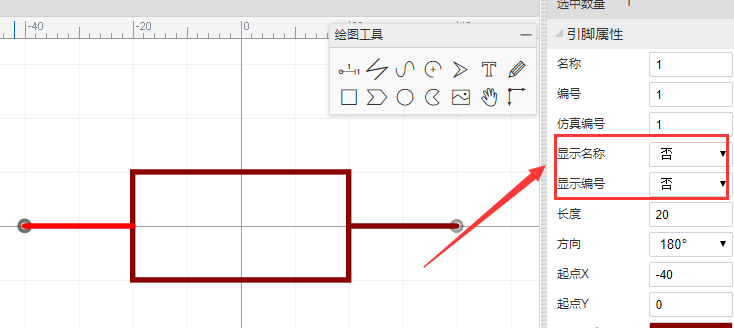

• 隐藏管脚名称和编号

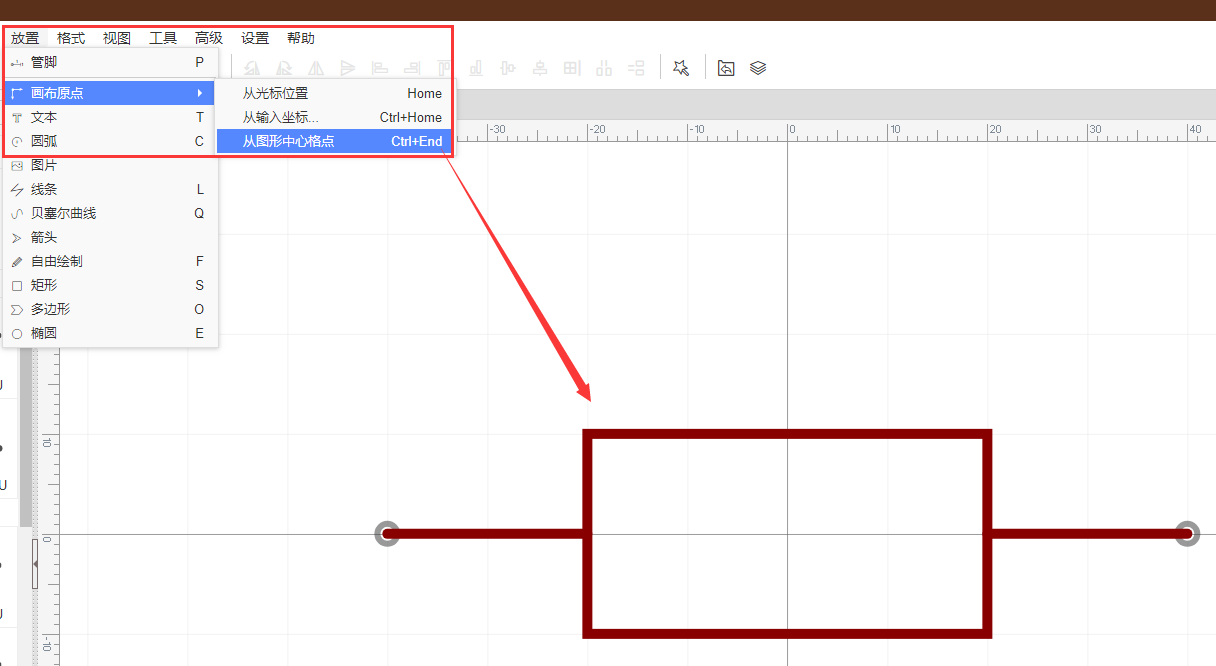

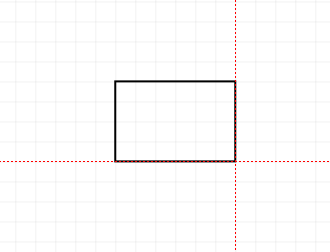

• 放置 - 画布原点 - 从图形中心格点快捷键Ctrl+End

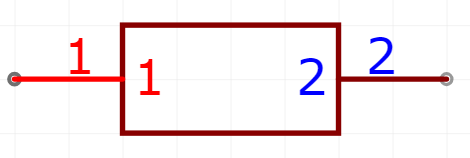

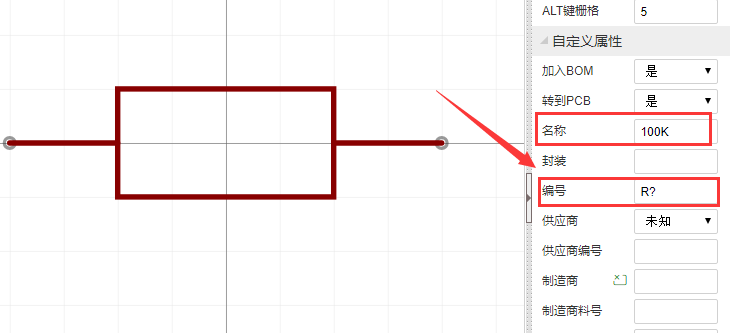

• 修改名称和编号，快捷键Ctrl+S保存，完成绘制


四、符号向导

• 新建符号

• 点击符号向导

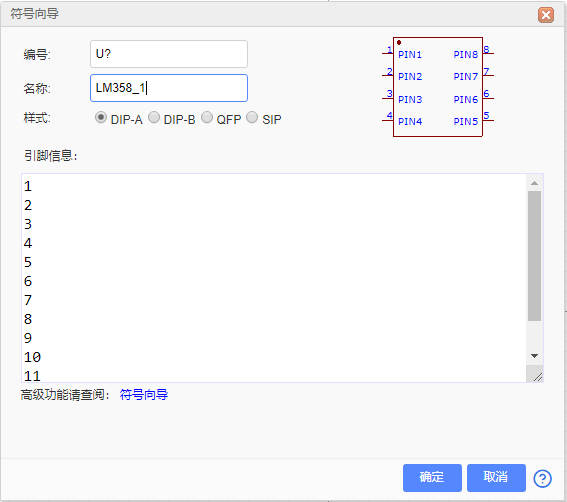

• 修改名称和编号，芯片编号默认是U?

• 选择样式
  • DIP-A

  • DIP-B

  • QFP

  • SIP

• 按照芯片数据手册，修改引脚信息，删除多余引脚

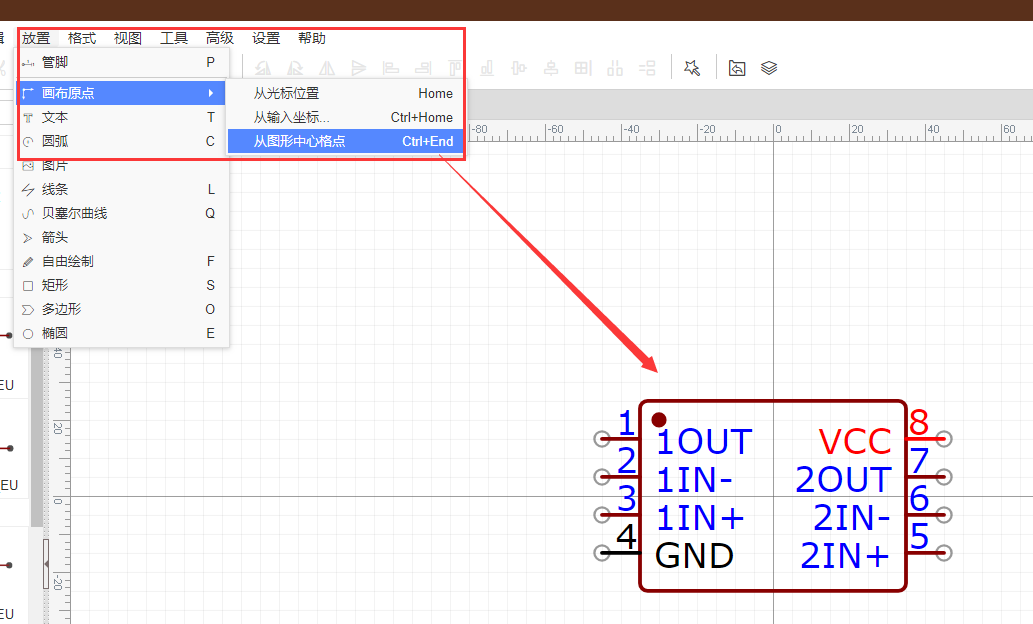

• 放置 - 画布原点 - 从图形中心格点快捷键Ctrl+End

• 快捷键Ctrl+S保存，完成绘制


五、创建子库

当一个元件存在太多引脚时，把它全部画在一个库文件中将会非常耗费空间，所以可以通过创建子库（也称为多part器件，子母库，多部件符号等）来进行多符号组合该元件。所有子库合在一起时是一个完整的元件。每个子库均对应同一个封装，仅对应的焊盘编号不一样。

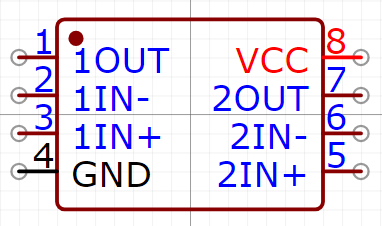

LM358是双运算放大器，单用一路运算时使用子库可以使原理图更加简洁。

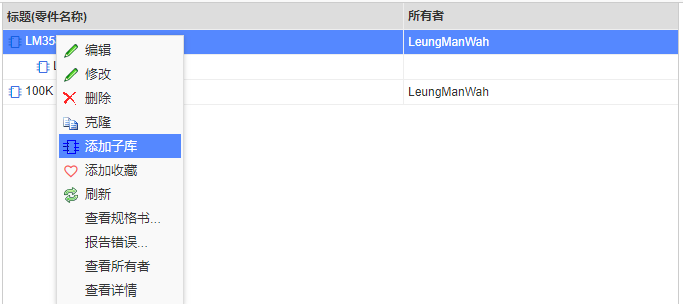

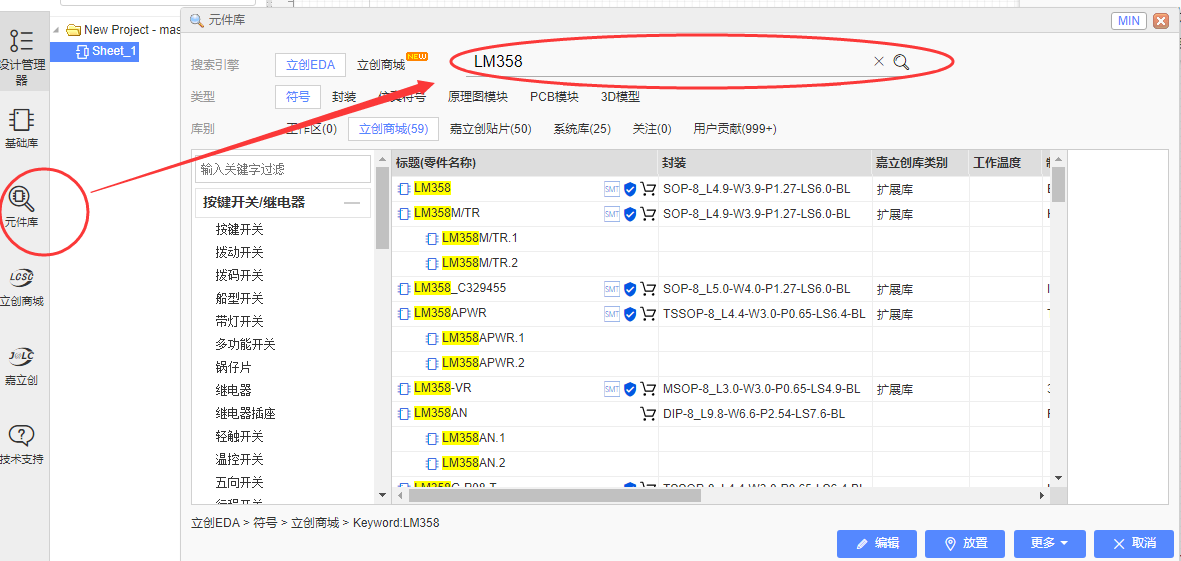

• 元件库 - 选择对应IC右键 - 添加子库

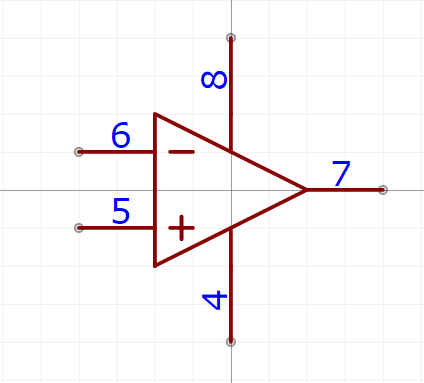

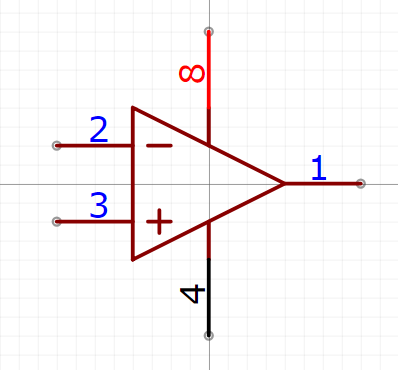

• 绘制其中一路运算



---

• 由 Leung 写于 2021 年 8 月 20 日

• 参考：【立创EDA】2020最新教学视频丨立创课堂
　　　　立创EDA使用教程 - 符号库
