工频磁场抗扰度概述及相关注意事项

工频磁场 是指交流输变电设施产生的磁场，工频又称电力频率。
工频的特点是频率低、波长长；我国工频是50赫(Hz)，波长是6000千米(Km）

工频磁场的抗扰度试验（在有电流流过的地方都会伴生磁场，为了检查设备或系统在附近有工频磁场的情况下，对磁场骚扰的抵抗能力。）：
它可用于评价处于工频( 连续和短时) 磁场中的家用、商用和工业用电气和电子设备的性能，尤其适合于计算机监视器、电度表等一类对磁场敏感设备的磁场抗扰度试验。

起因：
工频磁场是由导体中的工频电流产生的，或少量的由附近的其他装置（如变压器的漏磁通）所产生。
对于邻近导体的影响，应当区分以下两种不同情况：
I、正常运行条件下的电流， 产生稳定的磁场，幅值较小；
II、故障条件下的电流，能产生幅值较高、但持续时间较短的磁场，直到保护装置动作为止。

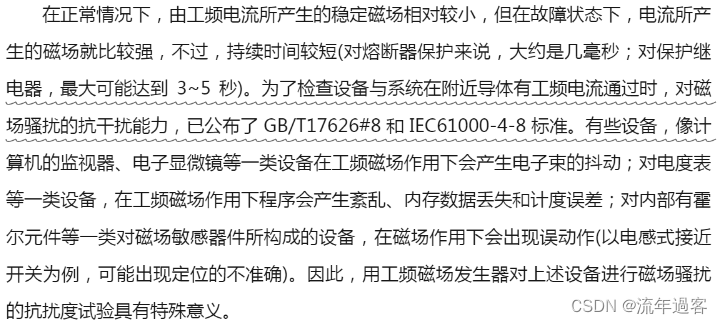

工频磁场抗扰度测试的意义：

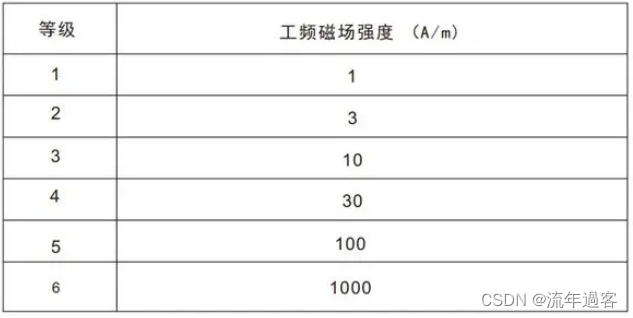

工频磁场测试等级及划分：

其中：
1 级：有电子束敏感装置使用的环境。
2 级：保护良好的环境。周围不存在像电力变压器这类可产生漏磁通的电气设备；也不受高压母线影响的区域。远离接地保护装置、工业区和高压变电所的住宅、办公室和医院保护区等地方是这类环境的代表。
3 级：受保护的环境。周围有可能产生漏磁通或磁场的电气设备或电缆；在靠近保护接地系统的地方；附近（几百米内）有高压、中压母线的场合。商业区、控制楼、非重工业区及高压变电所的计算机房可作为这类环境的代表。
4 级：典型的工业环境。旁边有电力线经过；保护接地系统的接地点；在可能产生漏磁通的大功率电气设备的旁边；在相对距离为几十米的地方有高压或中压母线经过。重工业厂矿、发电厂及高压变电所的控制室可作为这类环境的代表。
5 级：严酷的工业环境。旁边有载流达到数十千安培电流的线路通过；近旁有保护接地系统，或在大功率电气设备的旁边。重工业厂矿的开关站、中压开关站及电厂可作为这类环境的代表。

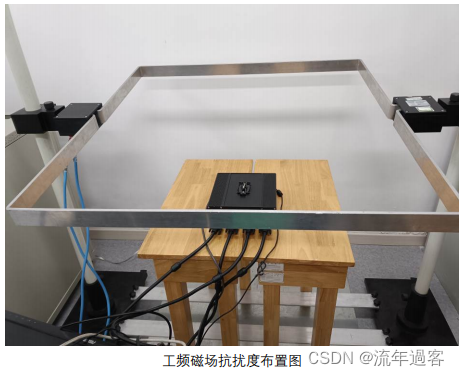

测试仪器：
试验仪器包括一个用以产生磁场的感应线圈；一台用以供给感应线圈电流的工频电源（现在多直接使用磁场发生器）。

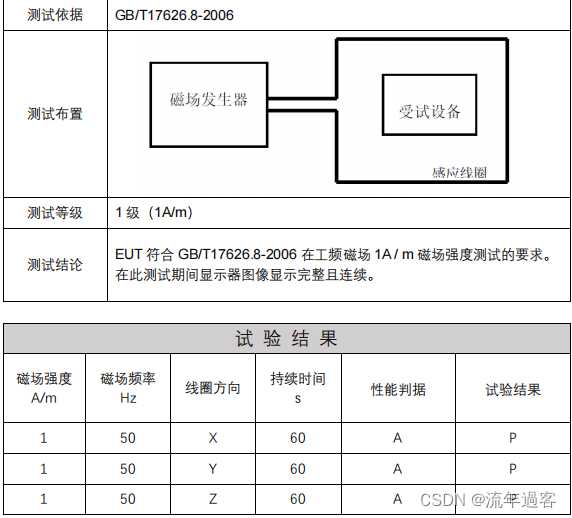

示例：
