Mobile-ViT (MobileViT)网络讲解

前言

  上篇博文我们分析了VIT的代码，有不了解的小伙伴可以去看下：Vision Transformer(VIT)代码分析——保姆级教程。这篇博文我们先介绍下Mobile-ViT的原理部分，代码分析我们下篇博文再介绍。下面附上论文和官方代码。

• 论文连接：https://arxiv.org/abs/2110.02178
• 官方代码：https://github.com/apple/ml-cvnets

一.Transformer

  在学习Mobile-ViT之前，建议各位小伙伴先学习下Transformer的知识点，不然直接看Mobile-ViT可能会有点吃力。关于Transformer的学习可以参考以下给出的视频和博文链接：

• 【機器學習2021】自注意力機制 (Self-attention) (上)
• 【機器學習2021】自注意力機制 (Self-attention) (下)
• 【機器學習2021】Transformer (上)
• 【機器學習2021】Transformer (下)
• 详解Transformer中Self-Attention以及Multi-Head Attention
• Vision Transformer详解

这里我们先简单的介绍下Transformer存在的问题以及我们常用的视觉Transformer网络ViT。

1.1.Transformer存在的问题

  VIT及其变种性能都已经很强大了，那么我们为什么要有Mobile-ViT网络呢？根据Transformer的原理我们可以知道当前的Transformer模型主要存在以下问题：

• 参数多，算力要求高
• 缺少空间归纳偏置：即纯Transformer对空间位置信息不敏感，但是呢，我们在进行视觉应用的时候位置信息又比较重要，为了解决这个问题就引入了位置编码。
• 不容易迁移到其他任务：这个问题核心还是引入的位置编码导致的，如ViT中采用的是绝对位置偏置，绝对位置编码的序序列长度是和输入序列的长度保持一致，即在训练模型的时候制定了输入图像的大小之后他的长度是固定的，这样在后面训练的时候如果改变了输入图像的大小，那么位置编码序列的长度和输入序列的长度就会不一致，导致无法训练。因此又出现了插值，即将绝对位置编码插值到与输入序列相同的长度。但是呢，插值也会出现问题，把插值的模型拿来直接用的话会出现模型性能下降的问题，如在$224\times 224$上训练，$512\times 512$上进行测试，理论上应该是性能会提升，但实际上会下降。因此插值之后还要对模型进行微调，这样就很麻烦。于是又出现了相对位置编码，如Swin Transformer，他只和window的大小有关。但是，如果迁移到其他任务，图像尺度相差比较大的情况下还是会进行微调，总之就是没有一个可以拿来直接用不用调整的模型。
• 模型训练困难：需要更多的训练数据，更大的L2正则，更多的数据增强，更多的epoch，并且对数据增强还比较敏感。

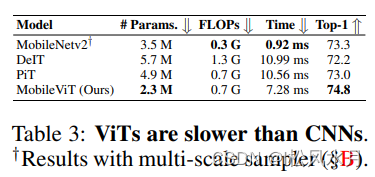

  注意：模型的参数数量和推理时间没有什么关联。如下图，虽然MobileViT的参数比Mobilenetv2的参数少，但是推理时间还是远远大于Mobilebetv2。

1.2.Vision Transformer

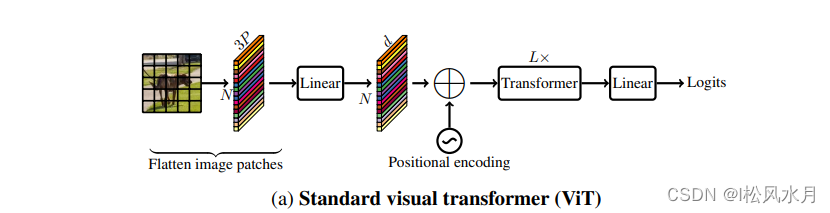

  下图是作者给出的标准的ViT模型，仔细观察就会发现，这个ViT和我们平时见到的ViT有一点不同，就是他没有cls_token。有没有cls_token不重要，cls_token只是针对分类才加上去的，下面这个网络才是最标准的视觉ViT网络。

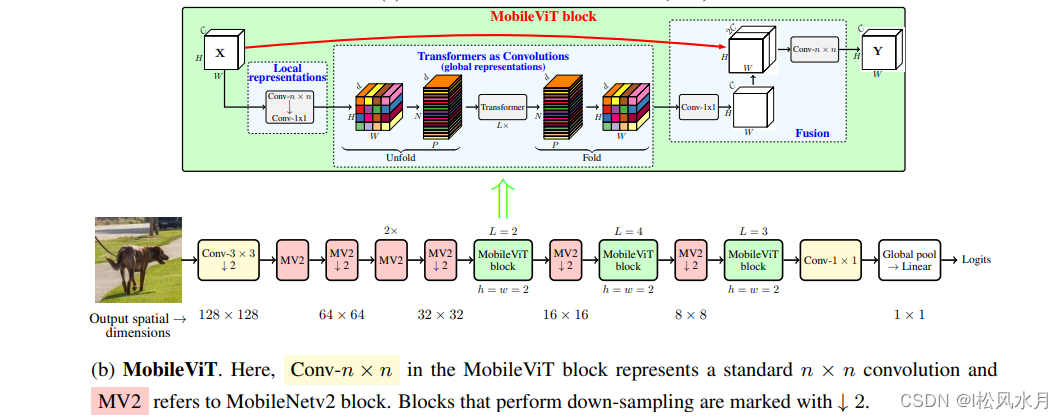

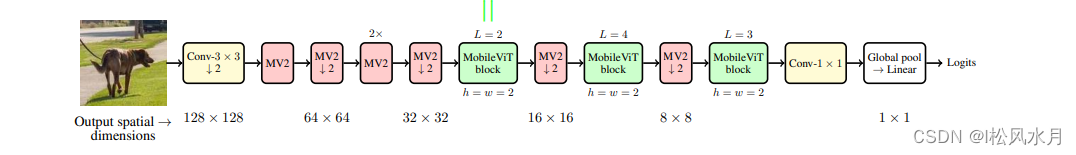

  上面展示是标准视觉ViT模型，下面我们再来看下本次介绍的重点：Mobile-ViT网路结构，如下图所示：

上面的网络的核心内容就是MV2和Mobile ViT block模，下面我们来介绍下这两个模块。

二.Mobile-ViT

2.1.MV2

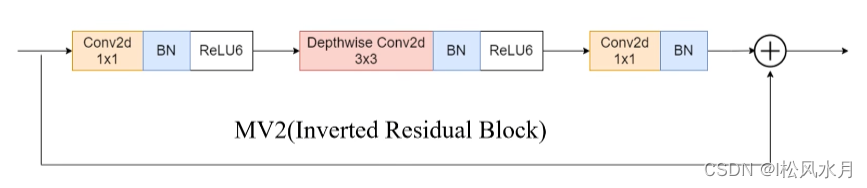

  MV2就是mobilenetv2里面Inverted Residual Block，即下面的图所示的结构，图中MV2是当stride等于1时的MV2结构，上图中标有向下箭头的MV2结构代表stride等于2的情况，即需要进行下采样。

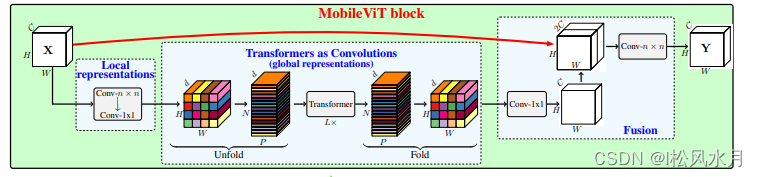

2.2.MobileViT

  MV2来源于mobilenetv2，所以Mobile-ViT的核心还是MobileViT这个模块。我们来分析下这个结构到底是什么，为什么他能减少模型参数量，提升模型的推理速度。

  从上面的模型可以看出，首先将特征图通过一个卷积层，卷积核大小为$n\times n$，然后再通过一个卷积核大小为$1\times 1$的卷积层进行通道调整，接着依次通过Unfold、Transformer、Fold结构进行全局特征建模，然后再通过一个卷积核大小为$1\times 1$的卷积层将通道调整为原始大小，接着通过shortcut捷径分支与原始输入特征图按通道concat拼接，最后再通过一个卷积核大小为$n\times n$的卷积层进行特征融合得到最终的输出。这里有小伙伴可能会对folod和unfold感到迷惑，所以这个地方的核心又落到了global representation部分(图中中间蓝色字体部分)。

  我们以单通道特征图来分析global representation这部分做了什么，假设patch划分的大小为$2\times 2$，实际中可以根据具体要求自己设置。在Transformer中对于输入的特征图，我们一般是将他整体展平为一维向量，在输入到Transformer中，在self-attention的时候，每个图中的每个像素和其他的像素进行计算，这样计算量就是：
$$P_1=WHC$$
其中，W、H、C分别表示特征图的宽，高和通道个数。

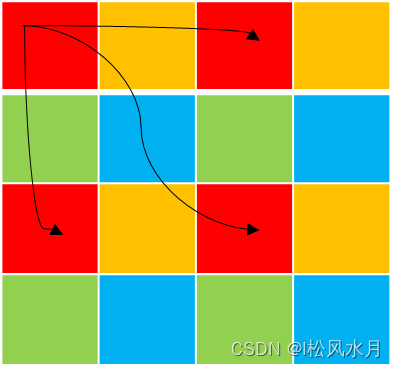

  在Mobile-ViT中的是先对输入的特征图划分成一个个的patch，再计算self-attention的时候只对相同位置的像素计算，即图中展示的颜色相同的位置。这样就可以相对的减少计算量，这个时候的计算量为：
$$P_2=\frac{WHC}{4}$$
  为什么可以这么做呢？简单理解一张图像的每个像素点的周围的像素值都差不多，并且分辨率越高相差越小，所以这样做并不会损失太多的信息。而且Mobile-ViT在做全局表征之前已经做了一次局部表征了(图中的蓝色字体)。

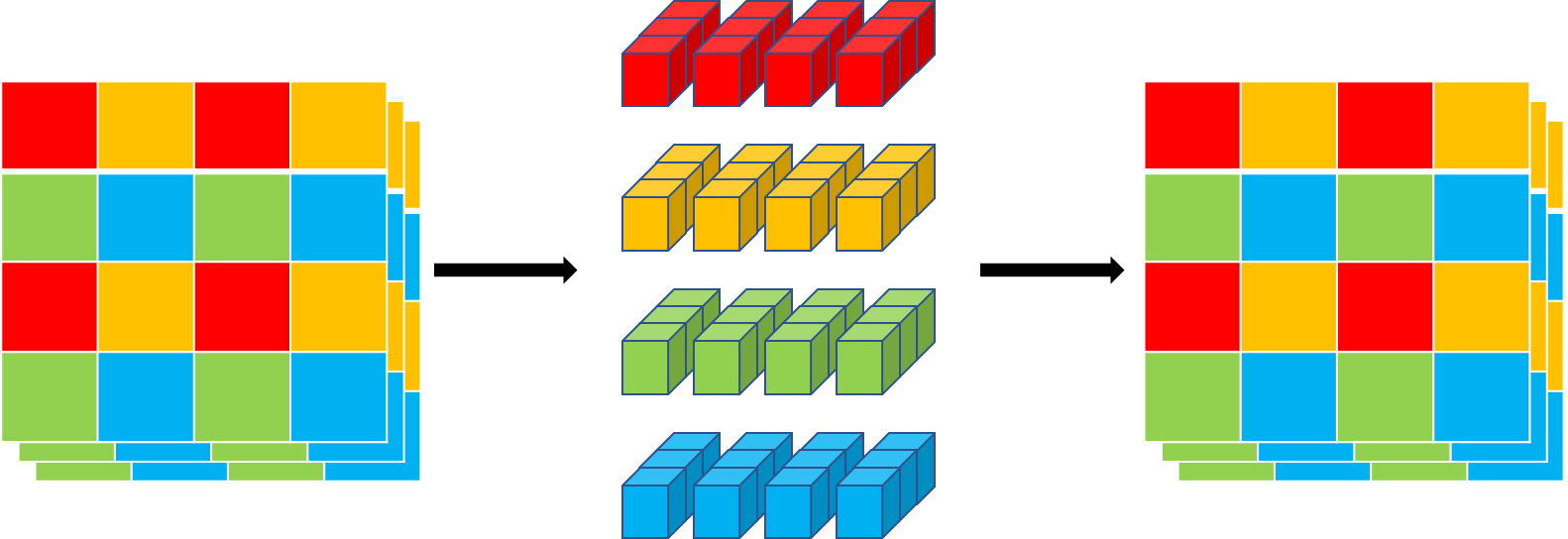

  我们再来介绍下unfold和fold到底是什么意思。unfold就是将颜色相同的部分拼成一个序列输入到Transformer进行建模。最后再通过fold是拼回去。如下图所示：

  跟这个操作比较类似的pytorch官方自带的关于fold和unfold操作的pytorch代码实现可以参考下这篇博文：「详解」torch.nn.Fold和torch.nn.Unfold操作。现在我们再来看下网络的整体结构是不是容易理解多了。

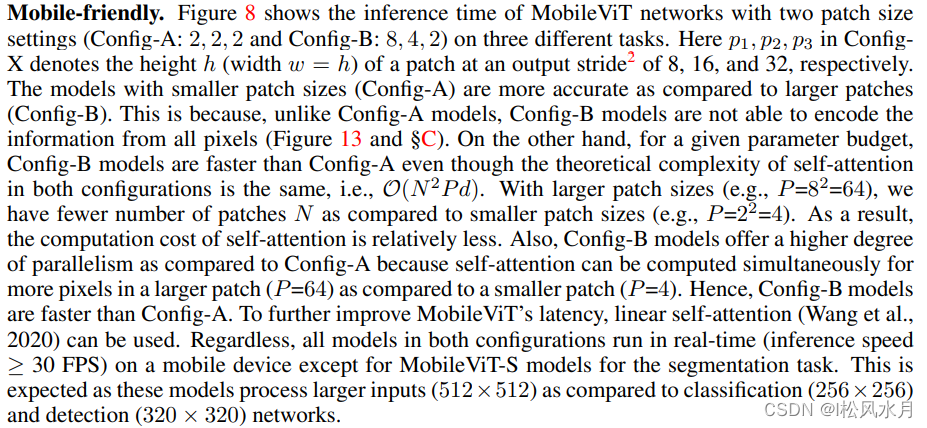

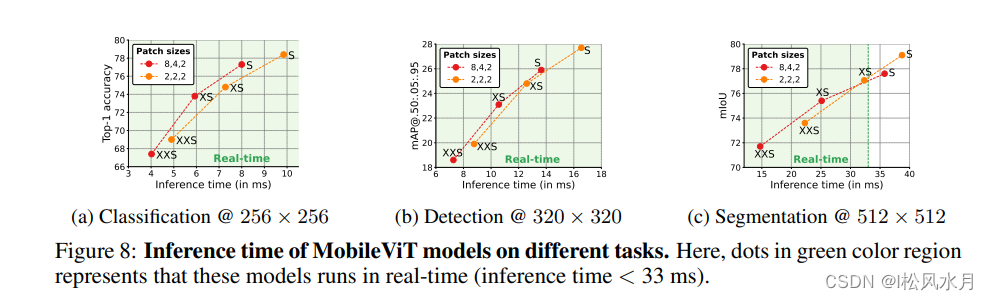

  下面我们来简单的看下patch size对模型性能的影响，patch如果划分的比较大的话是可以减少计算量的，但是划分的太大的话又会忽略更多的语义信息，影响模型的性能。我们看下轮论文里面作者做的实验，下图从左到右对语义信息的要求逐渐递增。其中配置A的patch大小为{2, 2, 2}，配置B的patch大小为{8, 4, 2}，这三个数字分别对应下采样倍率为8，16，32的特征图所采用的patch大小。通过比较这三幅图可以发现，在图像分类和目标检测任务中，配置A和配置B在准确率和mAP上没多大区别，配置B要更快一些。但在语义分割任务中，配置A的效果要比较好。

2.3.模型配置

  论文中总共给出了三组模型配置，即MobileViT-S、MobileViT-XS、MobileViT-XXS，三种配置是越来越轻量化。
至此，关Mobile-ViT的理论部分基本上介绍完了，欢迎各位大佬批评指正。
