SignalTap II 的基本使用

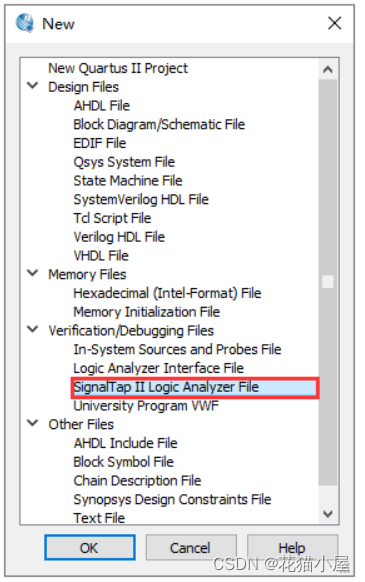

1、选择 File > New 打开 SignalTap II 窗口，选择 SignalTapII Logic Analyzer File 并单击OK。
在这里插入图片描述

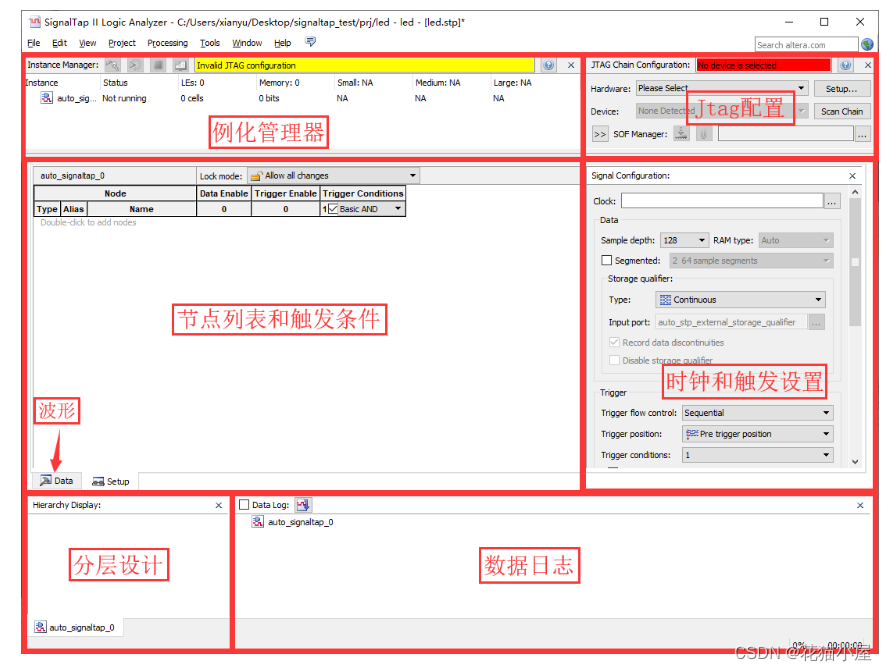

2、SignalTap II界面如下图所示，保存文件并命名为 led.stp，接下来弹出的两个对话框分别点击 OK 和 Yes。
在这里插入图片描述

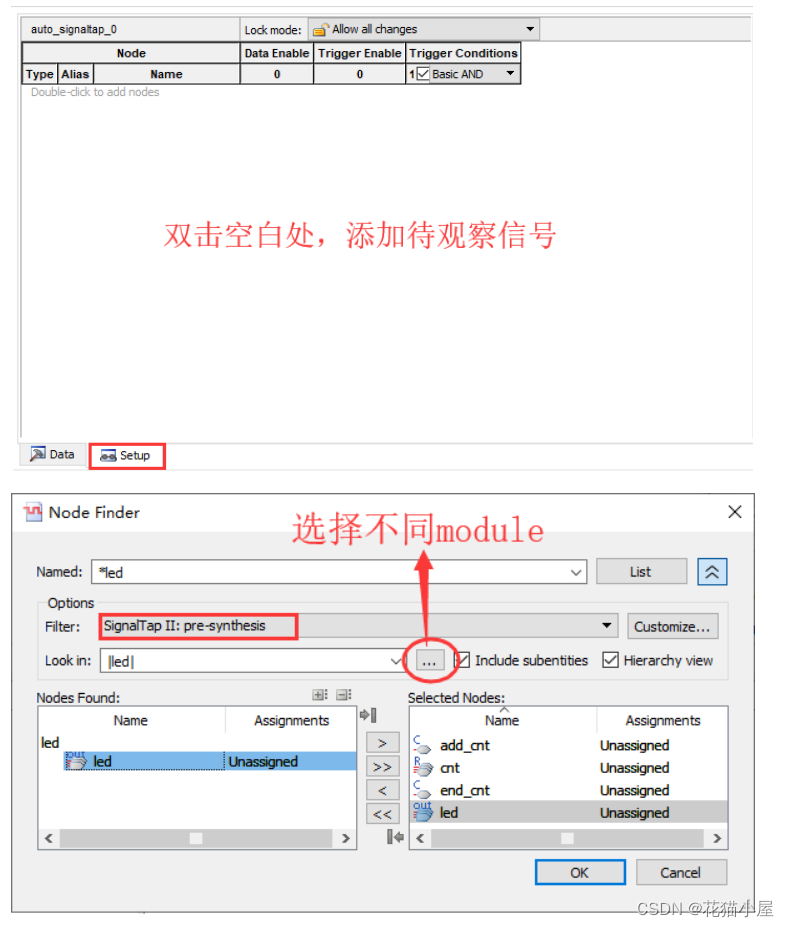

3，添加待观察信号。在 Setup 标签页中，双击空白处打开 Node Finder 窗口，在 Filter 区域中选择SignalTap II：pre-synthesis，输入信号名字后然后单击 List 即可找到能被观察到的节点。我们选中 led 和 key，然后单击 ”>” 按钮，最后单击OK。
在这里插入图片描述

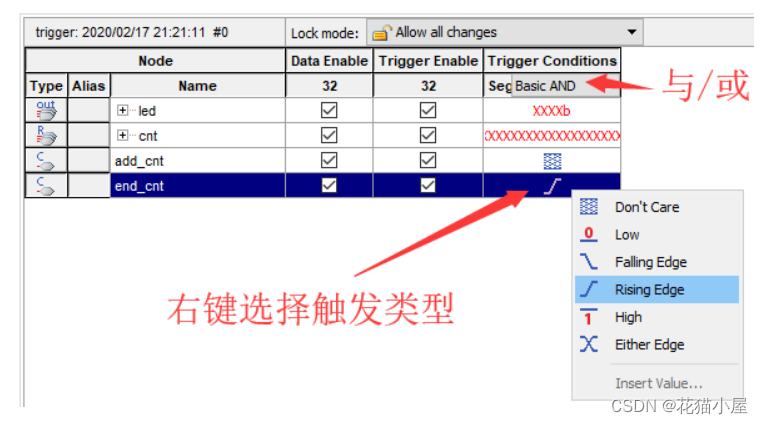

接着设置这些信号之间的逻辑关系与和或，下面则是对单个信号设置触发条件，如这里将 end_cnt 的触发条件设置为上升沿触发，其他信号则为 Don’t care。
在这里插入图片描述

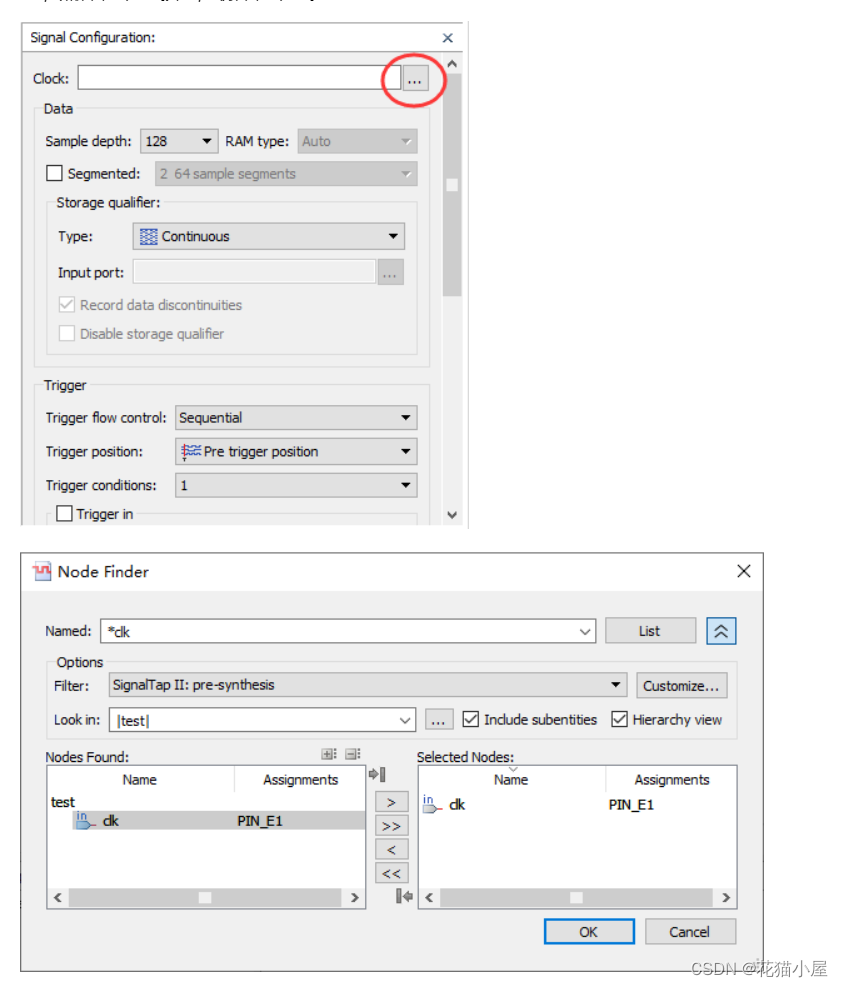

4、添加时钟信号。在 Signal Configuration 面板中的单击 Clock 部分右边的 ”…” 打开Node Finder窗口，在 Filter 处选择SignalTap II：pre-synthesis。输入时钟名字后然后单击 List 即可找到需要的时钟信号。我们选中 clk，然后单击 ”>” 按钮，最后单击OK。

在这里插入图片描述

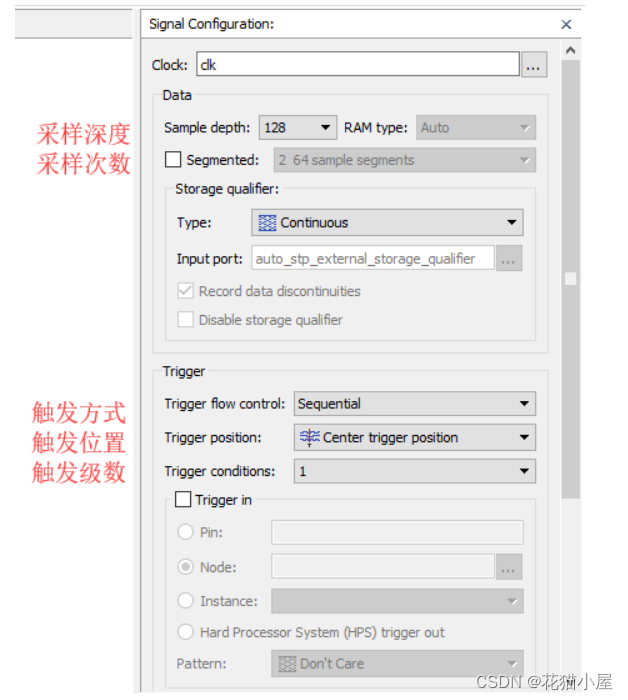

5，设置采样和触发的相关信息。

采样深度：值越大，所能观察信号的时间范围就越大，消耗的RAM资源也越多。此处选择128。
采样次数：不勾选则默认为1。如果选择为 4 32，则SignalTap会连续累计到4次采样成功后，显示这4次的波形，每次波形深度为32。此处不勾选。
触发方式：有 Sequential 和 State-based，此处选择Sequential。
触发位置：Pre为触发点前的深度小于触发点后的深度，Center为触发点的前后深度相等，Post为触发点前的深度大于触发点后的深度。此处选择Center。
触发级数：默认为1，共可选择1-10级触发，此处选择1级。
在这里插入图片描述

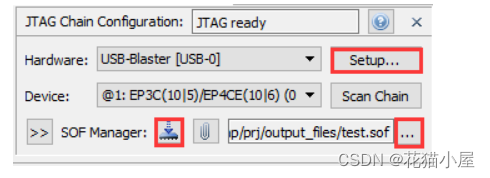

6，SignalTap II与板卡连接。首先保存这次的SignalTap设置，然后回到 Quartus 点击编译工程生成 sof 文件。之后在 SignalTap II 窗口右上方中的 Hardware 部分单击Setup 选择 USB-Blaster，最后点击 SOF Manager 部分单击“…”选择 sof 文件，再点击 ↓ 将该 sof 文件下载到板卡上。

在这里插入图片描述

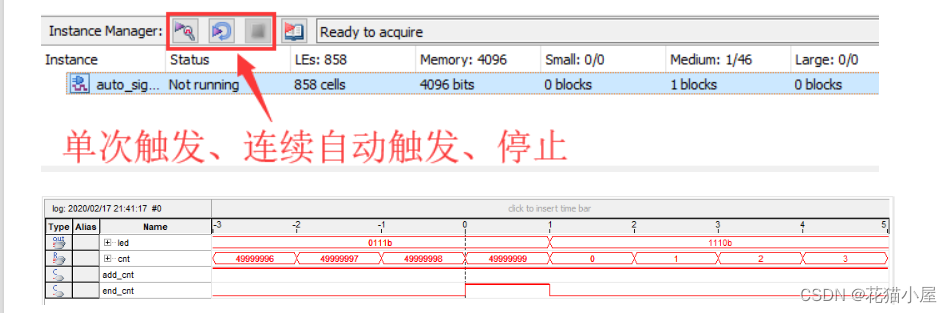

7，点击如下按钮即可看到在 Data 处看到触发后的波形。

在这里插入图片描述

8，删除 SignalTap II。带有 SignalTap 的工程编译时间会变久，因此使用完后需要删除工程中的 SignalTap II 文件，有以下两种常用方法。

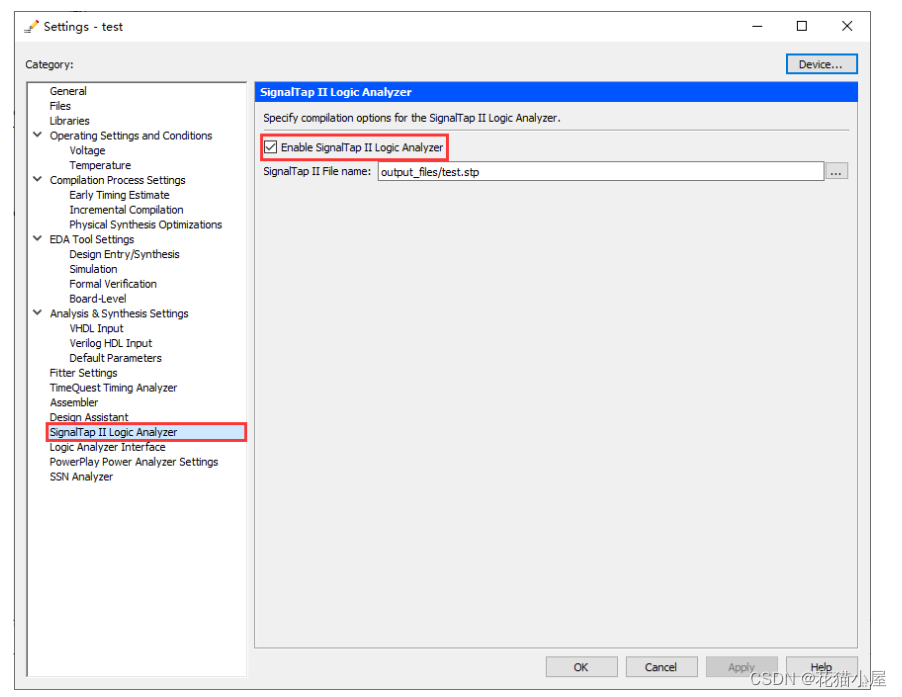

方法1：在Quartus II界面中选择 Assignments > Settings > SignalTap II Logic Analyzer，把 Enable SignalTap II Logic Analyzer前面的勾去掉。

在这里插入图片描述

方法2：在 Quartus II 界面的 Files 点击 .stp 文件，右键选择 Remove File from Project，直接从工程中去除 SignalTap II 文件。

三、多次触发

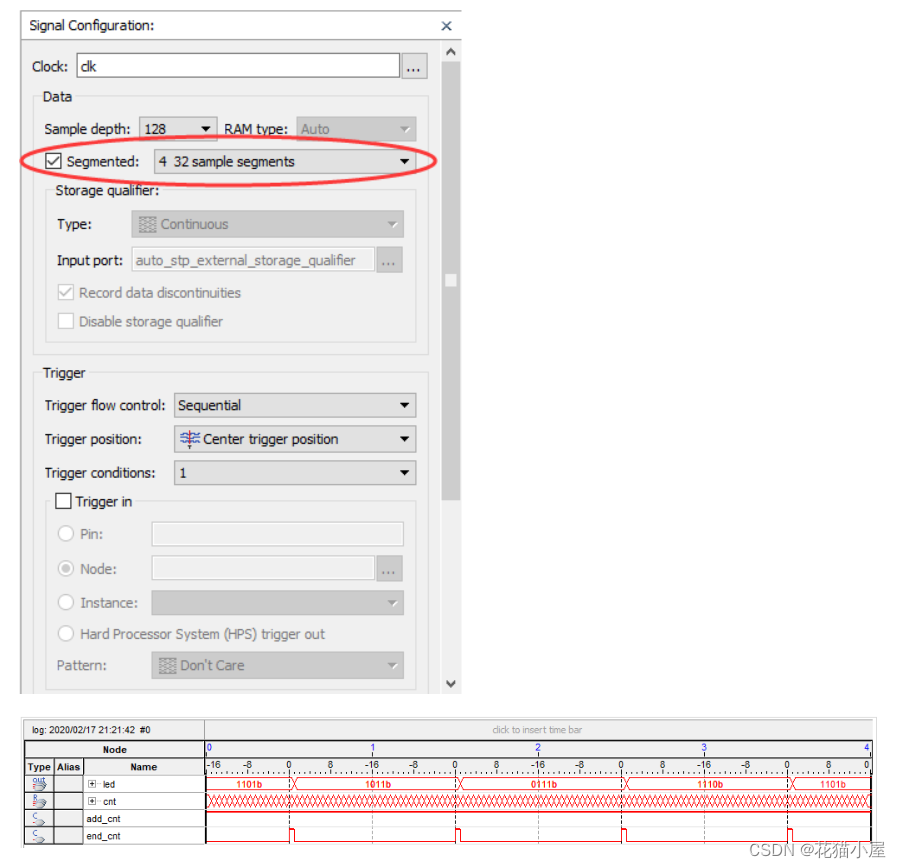

多次触发即上面第5条说的采样次数，如果选择 4 32，那么连续满足4次采样条件后，SignalTap 就会显示这4次的波形，每次深度是32。如下所示：

在这里插入图片描述

四、多级触发

上文说到的多级触发其实是一种高级的 SignalTap II 使用方法。和多次触发有所区别，多次触发是指同一个触发条件，多次满足后才显示波形。而多级触发是依次满足一级、二级、三级…触发条件后，波形才会显示。SignalTap II 中最多支持10级触发，其顺序为从左到右。

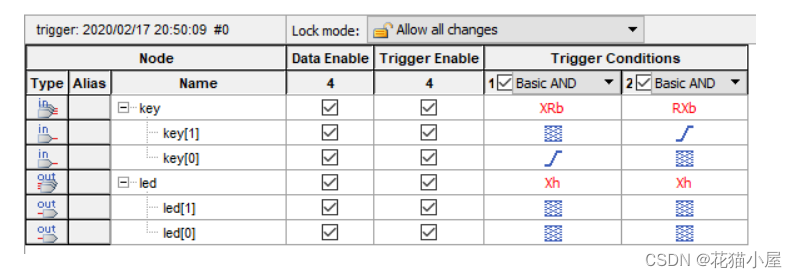

例如现在有一个工程，两个key按键分别控制两个led灯的亮灭，SignalTap II 中多级触发选择为2，在触发条件中的设置如下所示。那么在捕捉触发时，只有先按下按键0再按下按键1这个条件被满足，SignalTap II 中才会显示波形。

在这里插入图片描述

五、信号丢失的解决办法

除开端口信号外，程序内部定义的 wire 和 reg 信号有时会被 Quartus 编译综合时优化掉，导致在 SignalTap II 中添加信号时找不到。解决办法是在待观察的 wire 信号后的分号前加上 /synthesis keep/；对于 reg 信号则加 /synthesis noprune/ 或 /synthesis preserve/，如下所示：

wire [15:0] a /*synthesis keep*/;
reg  [15:0] b /*synthesis noprune*/;
reg  [15:0] c /*synthesis preserve*/;

两者的不同之处在于：/synthesis noprune/ 是避免 Quartus II 优化掉没 output 的reg，而 /synthesis preserve/ 避免 Quartus II 将 reg 优化为常数或者合并重复的 reg；若是想观察整个模块中的 reg 信号，则在module之后添加**/synthesis noprune/**。

module test（clk，rst，data）/*synthesis noprune*/ ；
