Unix/C/C++进阶--SocketCAN 编程
1 介绍
1.1 socketcan 简介
socketcan子系统是在Linux下CAN协议(Controller Area Network)实现的一种实现方法。 CAN是一种在世界范围内广泛用于自动控制、嵌入式设备和汽车领域的网络技术。Linux下最早使用CAN的方法是基于字符设备来实现的，与之不同的是Socket CAN使用伯克利的socket接口和linux网络协议栈，这种方法使得can设备驱动可以通过网络接口来调用。Socket CAN的接口被设计的尽量接近TCP/IP的协议，让那些熟悉网络编程的程序员能够比较容易的学习和使用。
1.2 can 发展历程

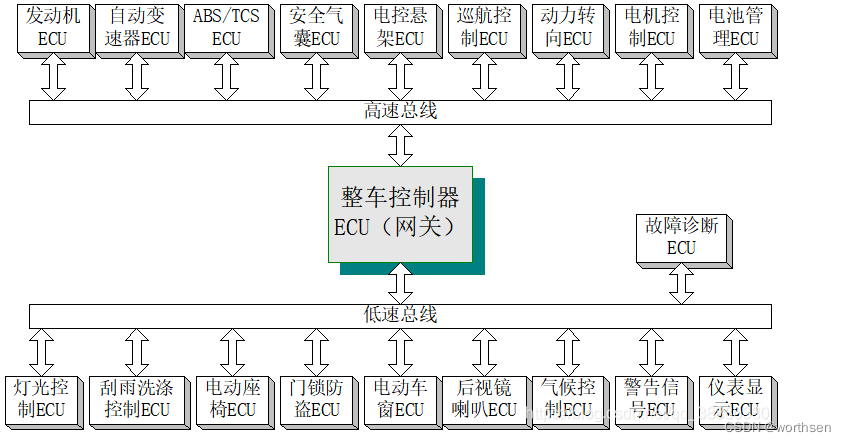

1、CAN ( Controller Area Network ) 即控制器局域网络。由于其高性能、高可靠性、及独特的设计，CAN越来越受到人们的重视。CAN最初是由德国的BOSCH公司为汽车监测、控制系统而设计的。现代汽车越来越多地采用电子装置控制，如发动机的定时、注油控制，加速、刹车控制(ASC)及复杂的抗锁定刹车系统(ABS)等。由于这些控制需检测及交换大量数据，采用硬接信号线的方式不但烦琐、昂贵，而且难以解决问题，采用CAN总线上述问题便得到很好地解决。
2、1983-1986年 大众与Bosch制定 软件协议，由Intel 生产控制器。
3、1990年 首次应用于汽车 奔驰 S级 12 缸发动机的汽车。
4、1991年9月，NXP半导体公司制定并发布CAN技术规范CAN2.0A/B，其中CAN2.0A协议规范定义了标准帧格式，CAN2.0B协议规范定义了扩展帧格式。

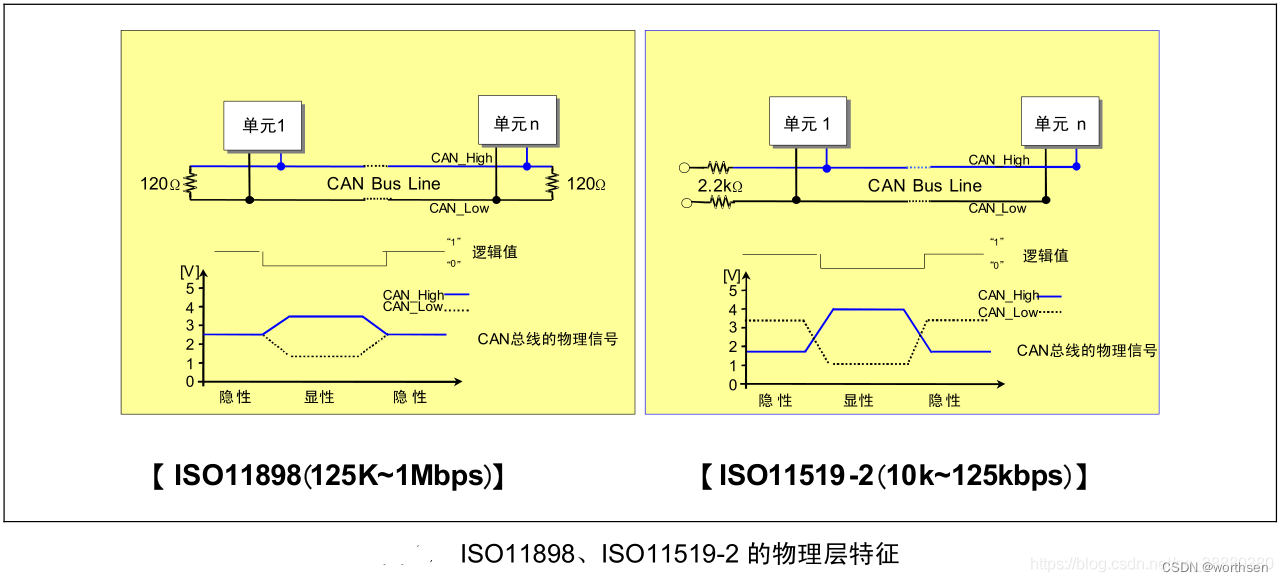

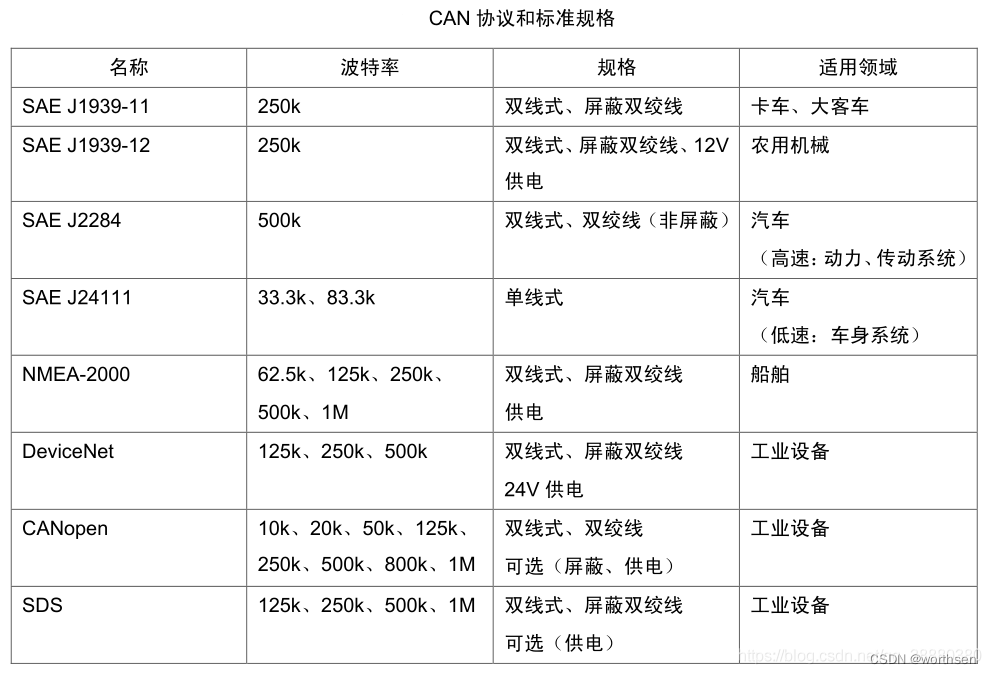

5、1993年11月，ISO组织正式颁布CAN国际标准ISO11898(高速应用，数据传输速率小于1Mbps)和ISO11519(低速应用，数据传输速率小于125Kbps)。
6、1996年 用于奥迪 A8 D2自动变速器 3.7升 V8 01V AG5的汽车。
7、1997年 用于帕萨特 B5 AG。
8、1998年 用于宝来、高尔夫 A4 AG。
9、VAN Bus 用于标志、雷诺、雪铁龙等，菲利普公司产品。
10、J1850-HBCC 用于福特，莫托罗拉公司产品。
11、J1850-DLC 用于通用，莫托罗拉公司产品。
1.3 can总线优点
1、数据传递更安全可靠;
2、低成本（通信介质可采用双绞线，同轴电缆和光导纤维，一般采用廉价的双绞线即可，无特殊要求）;
3、高速实时传递;
4、有条件实现单线功能;
5、适用于各种汽车;
6、开放的标准。
2 知识点
2.1 CAN详解–书籍、网站
链接：CAN详解–书籍、网站

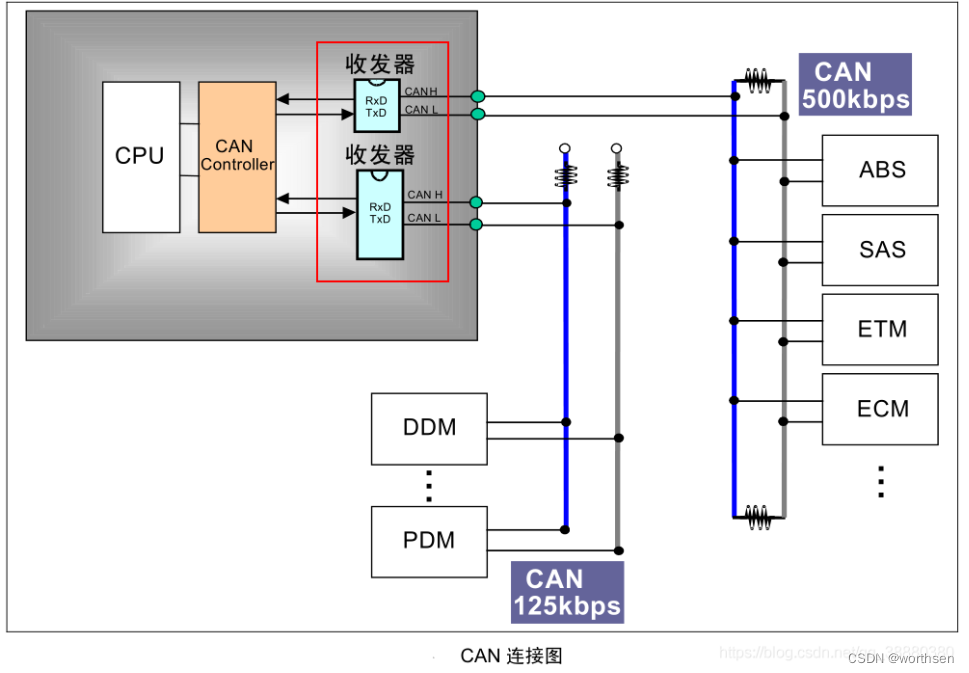

2.2 CAN详解–CAN与com口介绍
2.3 CAN详解–各家CAN分析仪与软件的比较

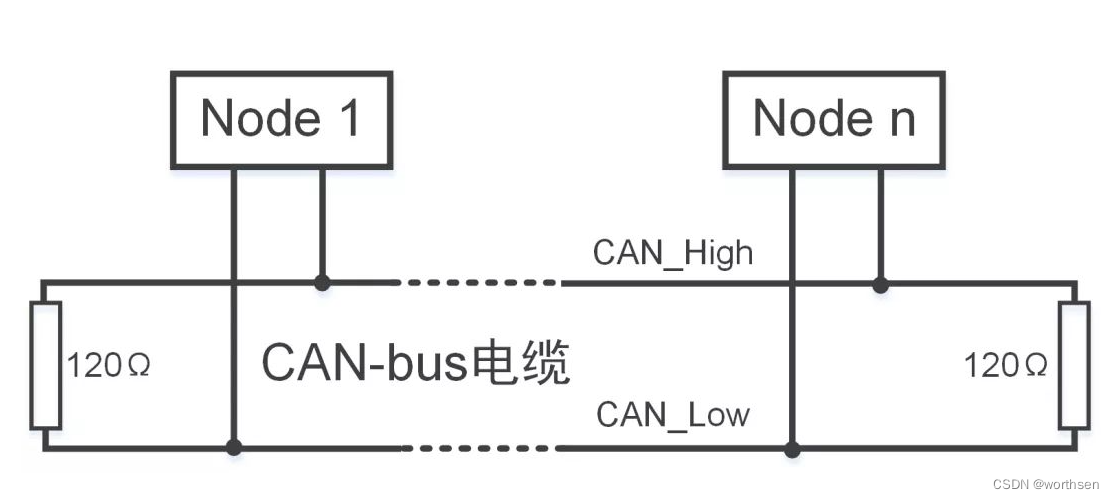

2.4 转载：CAN总线终端电阻
链接：转载：CAN总线终端电阻

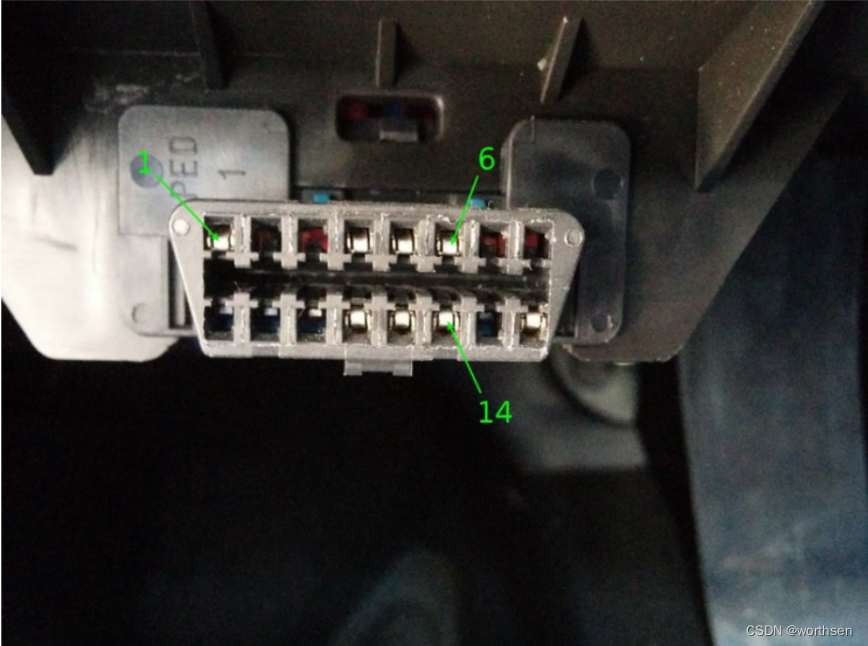

2.5 如何破解汽车–CAN协议（can协议是明文）
链接：如何破解汽车–CAN协议
2.6 can–测试（收发、是否回传、网络状态）
链接：can–测试
- can 收发数据
can-utils
candump can0
cansend can0 123#DEADBEEF
- 设置回传
ifconfig can0 down
ip link set can0 type can bitrate 50000 loopback on
ip link set can0 up
terminal1 接收：
candump can0
terminal2 发送
cansend can0 123#DEADBEEF
- 不回传
ifconfig can0 down
ip link set can0 type can bitrate 50000
ip link set can0 up
terminal1 接收：
candump can0
terminal2 发送
cansend can0 123#DEADBEEF
- 查看can网络状态
ip -d -s link show can0
- 是否打开3次采样
ip link set can0 type can bitrate 125000 triple-sampling on
triple-sampling on：表示打开3次采样，在较低波特率下，建议使用该参数。
如果波特率较高，例如达到500Kbps，建议将其关闭：triple-sampling off，如果需要，也可打开
- 是否重启
ip link set can0 type can bitrate 500000 restart-ms 100 triple-sampling on
restart-ms 100 设置总线 bus-off 时延时100ms自动重启；
- 传输队列长度 Transmit Queue Length (txqueuelen)
设置过大，响应慢，可能会增加网络时延；设置过小，响应快，不过对于大量数据，可能丢包率较高
ip link set can0 txqueuelen 1023 type can bitrate 500000

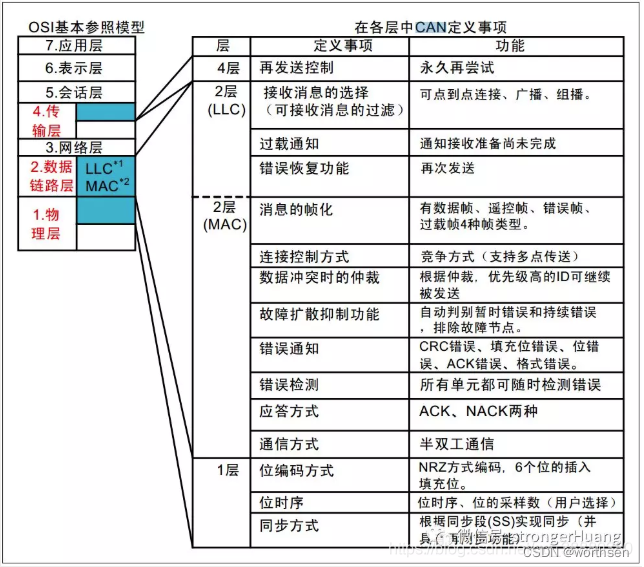

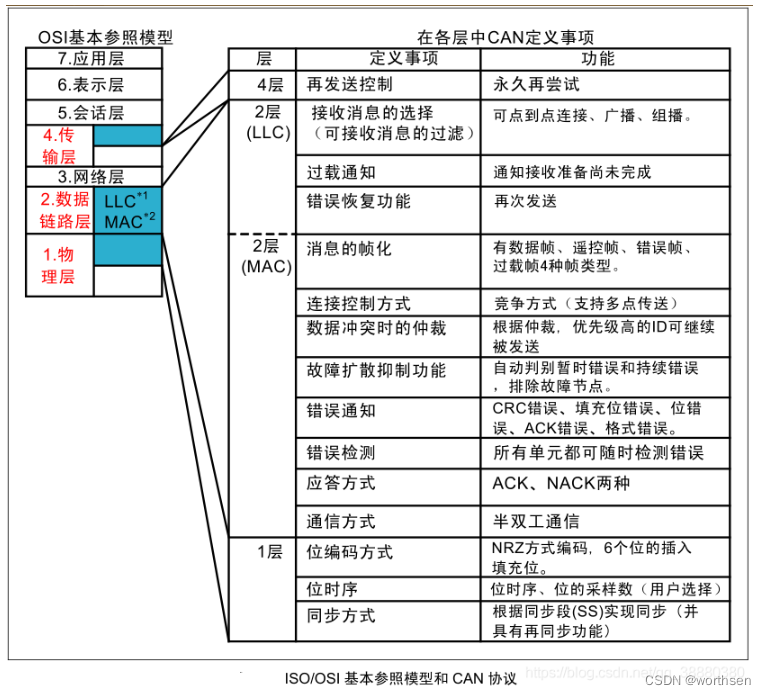

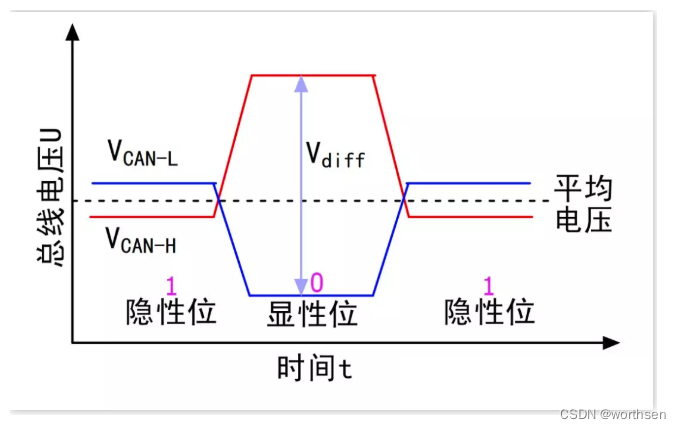

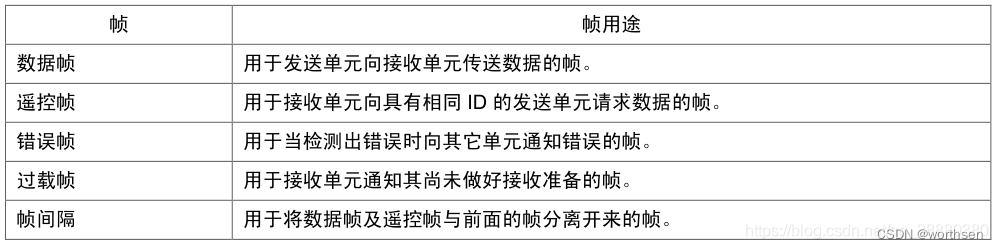

2.7 CAN详解–协议详解
链接：CAN详解–协议详解

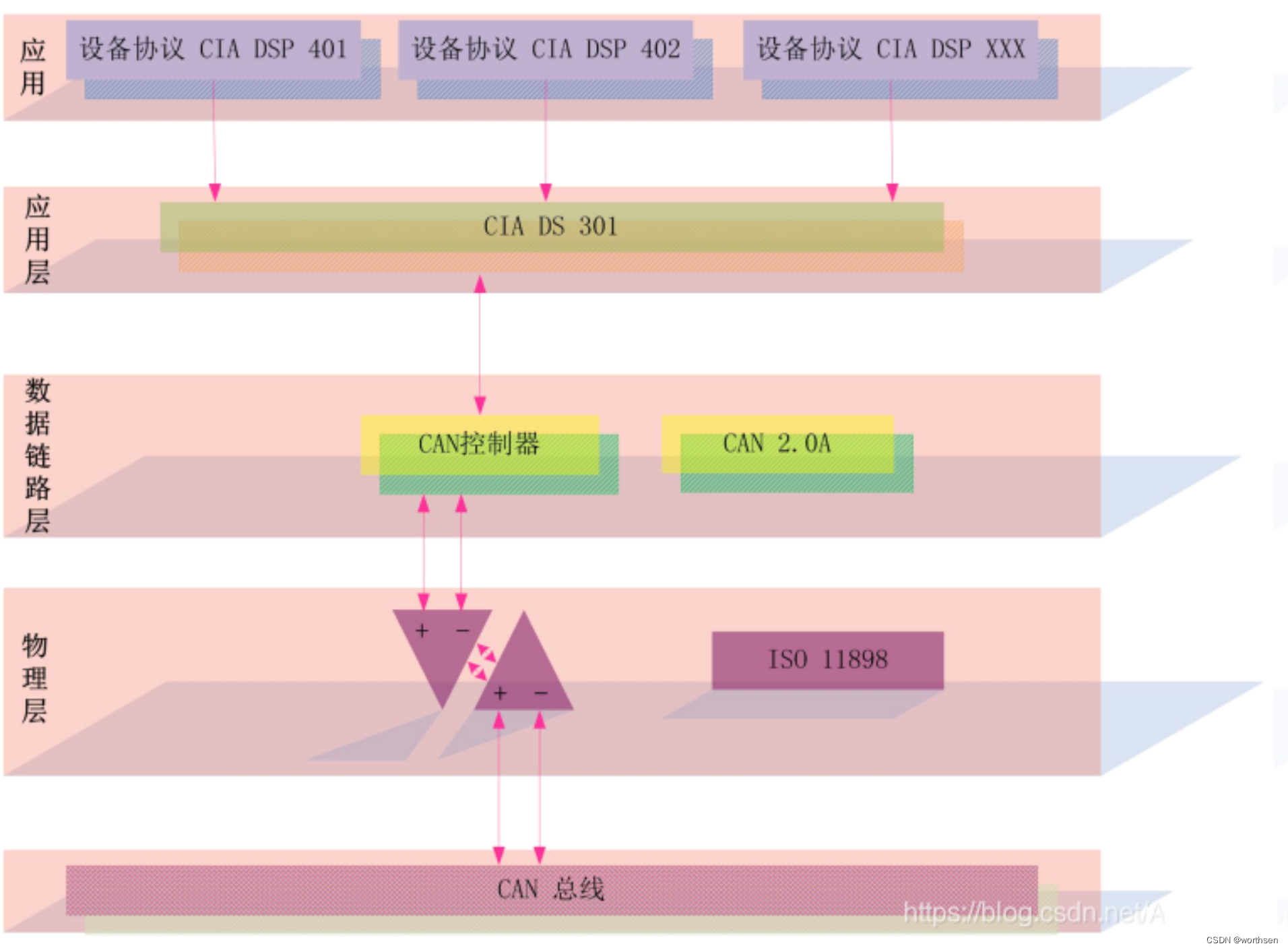

2.8 机器人开发–CanOpen
CANopen由非营利组织CiA（CAN in Automation）进行标准的起草及审核工作，基本的 CANopen 设备及通讯子协定定义在 CAN in Automation (CiA) draft standard 301中。针对个别设备的子协定以 CiA 301 为基础再进行扩充。如针对 I/O 模组的 CiA401 及针对运动控制的 CiA402。

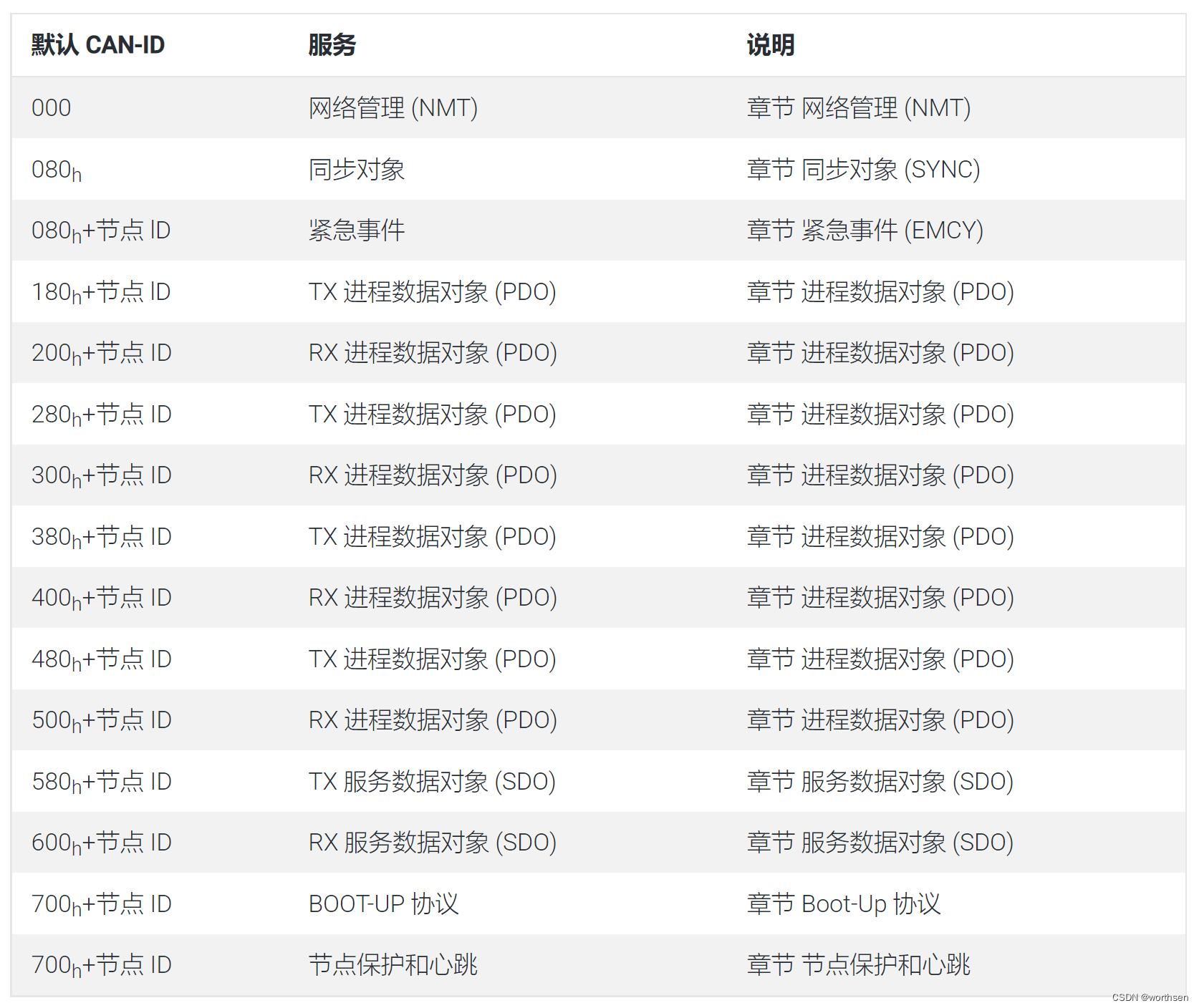

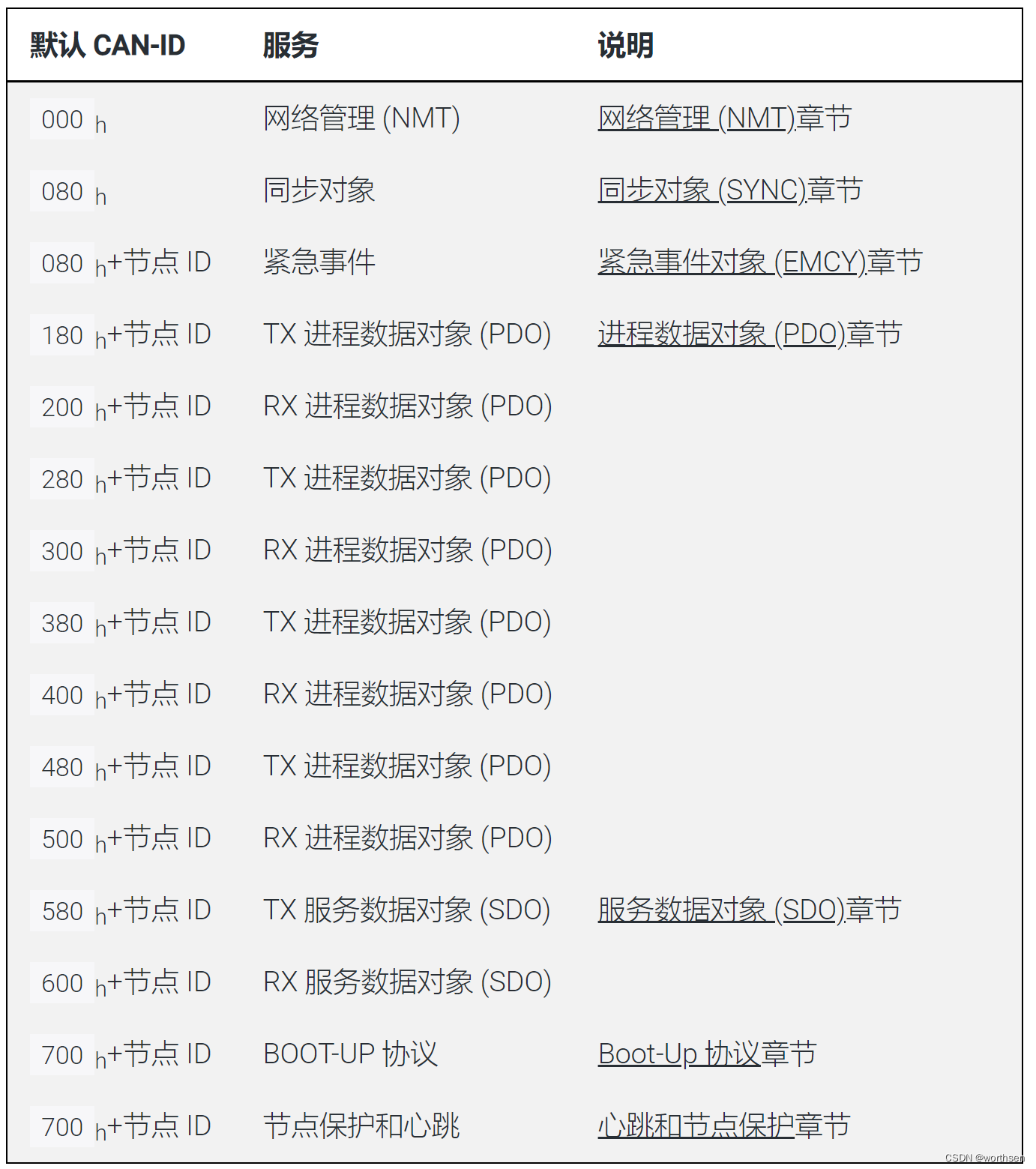

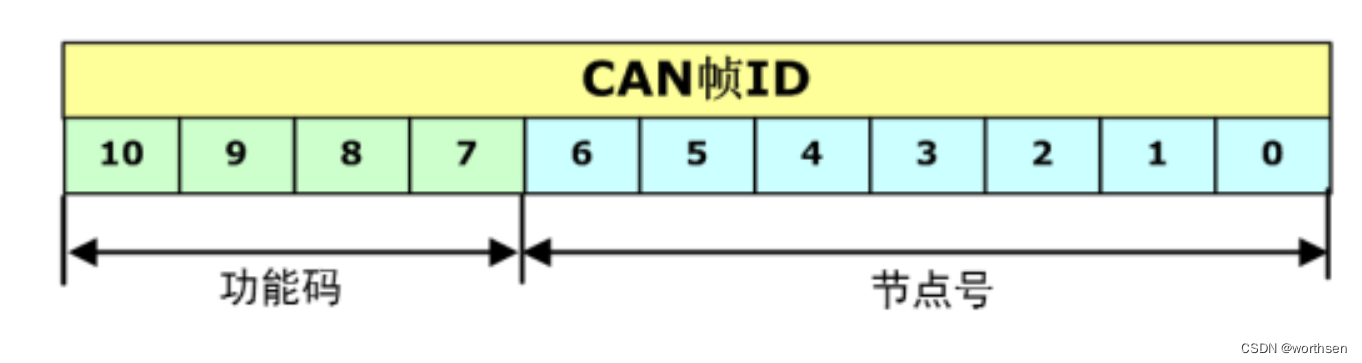

- COB-ID
3 SocketCAN 编程
SocketCAN 开发用到的头文件
#include <linux/can.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <net/if.h>
#include <sys/ioctl.h>
#include <linux/can/raw.h>
#include <unistd.h>
定义命令宏（建议放入开机命令中）
#define ip_cmd_set_can0_params "ip link set can0 txqueuelen 1023 type can bitrate 500000 restart-ms 100 triple-sampling on"
#define ip_cmd_can0_up "ifconfig can0 up"
#define ip_cmd_can0_down "ifconfig can0 down"
// 使用系统调用函数运行以上命令，也可以自行在终端中运行，建议写shell脚本，开机运行
system(ip_cmd_set_can0_params); // 设置参数
system(ip_cmd_can0_up); // 开启can0接口
初始化
int can_fd;
struct sockaddr_can addr;
struct ifreq ifr;
can_fd = socket(PF_CAN, SOCK_RAW, CAN_RAW); // 创建 SocketCAN 套接字
strcpy(ifr.ifr_name, "can0" );
ioctl(can_fd, SIOCGIFINDEX, &ifr); // 指定 can0 设备
addr.can_family = AF_CAN;
addr.can_ifindex = ifr.ifr_ifindex;
bind(can_fd, (struct sockaddr *)&addr, sizeof(addr)); // 将套接字与 can0 绑定
int socket (int domain, int type, int protocol)
在 SocketCan 中，第一个参数通常将其设置为PF_CAN ，指定为 CAN 通信协议
原始套接字两种协议：RAW，BCM
int can_fd = socket(PF_CAN, SOCK_RAW, CAN_RAW)
int can_fd = socket(PF_CAN, SOCK_DGRAM, CAN_BCM);
使用 ioctl() 函数 将套接字与 can 设备绑定
ioctl(can_fd, SIOCGIFINDEX, &ifr); // 指定 can0 设备，并获取设备索引
struct sockaddr_can addr;
addr.can_family = AF_CAN; // 指定协议族
addr.can_ifindex = ifr.ifr_ifindex; // 设备索引
// 将套接字与 can0 绑定
int bind_res = bind(can_fd, (struct sockaddr *)&addr, sizeof(addr));
数据发送
CAN 总线与标准套接字通信稍有不同，每一次通信都采用 can_ frame 结构体将数据封装成帧。 结构体定义如下：
struct can_frame {
canid_t can_id; /* 32 bit CAN_ID + EFF/RTR/ERR flags */
__u8 can_dlc; /* frame payload length in byte (0 .. CAN_MAX_DLEN) */
__u8 __pad; /* padding */
__u8 __res0; /* reserved / padding */
__u8 __res1; /* reserved / padding */
__u8 data[CAN_MAX_DLEN] __attribute__((aligned(8)));
};
can_id 为帧的标识符， 如果发出的是标准帧， 就使用 can_id 的低 11 位； 如果为扩展帧， 就使用 0～ 28 位。 can_id 的第 29、 30、 31 位是帧的标志位，用来定义帧的类型，定义如下：
/* special address description flags for the CAN_ID */
// 扩展帧的标识
#define CAN_EFF_FLAG 0x80000000U /* EFF/SFF is set in the MSB */
// 远程帧的标识
#define CAN_RTR_FLAG 0x40000000U /* remote transmission request */
// 错误帧的标识，用于错误检查
#define CAN_ERR_FLAG 0x20000000U /* error message frame */
使用 write() 函数和 can_frame 结构体发送数据
struct can_frame frame; // 声明 can 帧结构体，can_frame 定义在头文件 can.h 中
frame.data[0] = 0xFF; // 要发送的（最多）8个字节的数据
frame.data[1] = 0xFF;
frame.data[2] = 0xFF;
frame.data[3] = 0xFF;
frame.data[4] = 0xFF;
frame.data[5] = 0xFF;
frame.data[6] = 0xFF;
frame.data[7] = 0xFC;
/************ 写数据 ************/
frame.can_dlc = 8; // 设置数据长度（CAN协议规定一帧最多有八个字节的有效数据）
frame.can_id = 1; // 设置 ID 号，假设这里 ID 号为1
// 实际的 ID 号要根据是标准帧（11位）还是拓展帧（29）位来设置
// eg: frame.can_id = CAN_EFF_FLAG | 0x1;
write(can_fd, &frame, sizeof(frame)); // 写数据
数据接收
使用 read() 函数和 can_frame 结构体接收数据
struct can_frame frame; // can_frame 结构体定义在头文件 can.h 中
read(can_fd, &frame, sizeof(frame)); // 读取数据，读取到的有效数据保存在 frame.data[] 数组中
错误处理
当帧接收后，可以通过判断 can_id 中的 CAN_ERR_FLAG 位来判断接收的帧是否为错误帧。 如果为错误帧，可以通过 can_id 的其他符号位来判断错误的具体原因。
过滤规则设置
过滤规则使用 can_filter 结构体来实现，定义如下：
/**
* struct can_filter - CAN ID based filter in can_register().
* @can_id: relevant bits of CAN ID which are not masked out.
* @can_mask: CAN mask (see description)
*
* Description:
* A filter matches, when
*
* <received_can_id> & mask == can_id & mask
*
* The filter can be inverted (CAN_INV_FILTER bit set in can_id) or it can
* filter for error message frames (CAN_ERR_FLAG bit set in mask).
*/
struct can_filter {
canid_t can_id;
canid_t can_mask;
};
#define CAN_INV_FILTER 0x20000000U /* to be set in can_filter.can_id */
#define CAN_RAW_FILTER_MAX 512 /* maximum number of can_filter set via setsockopt() */
通过这条规则可以在系统中过滤掉所有不符合规则的报文，使得应用程序不需要对无关的报文进行处理。
其中 can_id 的作用是过滤器 filter ，can_mask 用来做 filter 的掩码，匹配过滤器的规则如下：
<received_can_id> & mask == can_id & mask
用户可以为每个打开的套接字设置多条独立的过滤规则，使用方法如下：
static struct can_filter filterCan0[3] = {
{0, 0x07FFF800},
{1, 0x07FFF801},
{2, 0x07FFF802}
};
setsockopt(_fd0, SOL_CAN_RAW, CAN_RAW_FILTER, filterCan0, 3 * sizeof(struct can_filter ))
setsockopt(s, SOL_CAN_RAW, CAN_RAW_FILTER, NULL, 0); // 禁用过滤规则
通过错误掩码可以实现对错误帧的过滤， 例如：
can_err_mask_t err_mask = ( CAN_ERR_TX_TIMEOUT | CAN_ERR_BUSOFF );
setsockopt(s, SOL_CAN_RAW, CAN_RAW_ERR_FILTER, err_mask, sizeof(err_mask));
回环功能设置
在默认情况下， 本地回环功能是开启的，可以使用下面的方法关闭回环/开启功能：
int loopback = 0; // 0 表示关闭, 1 表示开启( 默认)
setsockopt(s, SOL_CAN_RAW, CAN_RAW_LOOPBACK, &loopback, sizeof(loopback));
参考
1、can-utils 工具套件
2、can–测试
3、CAN详解–书籍、网站
4、CAN详解–CAN与com口介绍
5、CAN详解–各家CAN分析仪与软件的比较
6、转载：CAN总线终端电阻
7、如何破解汽车–CAN协议
8、CAN详解–协议详解
9、机器人开发–CanOpen
10、Linux SocketCAN 编程（C++，启用多线程接收）
11、Linux CAN编程详解
12、linux+v2.6.34/Documentation/networking/can.txt
13、tx2 can通信之开机自动加载can模块
14、Linux上使用CAN通信的方法
15、嵌入式Linux中的CAN(FD)总线——驱动配置
