MPU6500原始数据读取

一、程序流程图

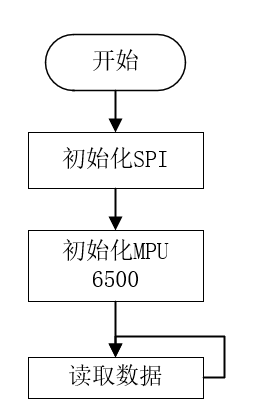

原始数据的数据读取十分简单,就是先对传感器进行一系列的初始化,然后再读取特定寄存器的值就行了。所谓的初始化,就是对传感器的配置寄存器写入特定值。单片机与传感器之间采用SPI通信,流程图如下:

根据流程图,我们只需要写四个函数就能实现读取功能:

1、SPI初始化函数
2、写MPU6500寄存器函数
3、读MPU6500寄存器函数
4、初始化MPU6500函数

二、代码详解

1、SPI初始化函数

SPI初始化函数就不多讲了,原子野火均有讲解,为了文章完整性,代码粘贴如下:

void Init_SPI5(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
  	SPI_InitTypeDef  SPI_InitStructure;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI5, ENABLE);

	GPIO_PinAFConfig(GPIOF,GPIO_PinSource7,GPIO_AF_SPI5);
	GPIO_PinAFConfig(GPIOF,GPIO_PinSource8,GPIO_AF_SPI5);
	GPIO_PinAFConfig(GPIOF,GPIO_PinSource9,GPIO_AF_SPI5);

	/*SCK、MISO、MOSI*/
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
    GPIO_Init(GPIOF, &GPIO_InitStructure);
	GPIO_SetBits(GPIOF,GPIO_Pin_7 | GPIO_Pin_8 |GPIO_Pin_9);

	/*NSS*/
	GPIO_InitStructure.GPIO_Pin =GPIO_Pin_6;
    GPIO_InitStructure.GPIO_Mode=GPIO_Mode_OUT;
    GPIO_Init(GPIOF, &GPIO_InitStructure);
	GPIO_SetBits(GPIOF,GPIO_Pin_6);

	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;	        //10
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;	      //01
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;  // !!!MSB先行
	SPI_InitStructure.SPI_CRCPolynomial = 7;
	SPI_Init(SPI5, &SPI_InitStructure);
	SPI_Cmd(SPI5, ENABLE);
}
2、MPU6500读写寄存器函数

SPI是双向全双工通信协议,发送和接收是同时进行的。就是说,当单片机用SPI向传感器发送一个字节,同时会收到来自传感器的一个字节数据。所以通常把读写都写在一起,在对传感器寄存器写值时可以丢弃返回的数据,而在读取寄存器值时发送一个空字节,然后接收数据就好了。

读写函数:
两个while 用于确保数据稳定发送(接收)

uint8_t SPI5_Read_Write_Byte(uint8_t TxData)
{
	uint8_t retry = 0;

	while (SPI_I2S_GetFlagStatus(SPI5, SPI_I2S_FLAG_TXE) == RESET)
	{
		retry++;
		if(retry > 250)	return 0;
	}
	SPI_I2S_SendData(SPI5, TxData);      //发送数据到DR寄存器
	retry = 0;

	while (SPI_I2S_GetFlagStatus(SPI5, SPI_I2S_FLAG_RXNE) == RESET)
	{
		retry++;
		if(retry > 250) return 0;
	}
	return SPI_I2S_ReceiveData(SPI5);    //从DR寄存器接收数据
}

写一个字节:

uint8_t MPU_Write_Byte(uint8_t reg,uint8_t data)
{
	uint8_t status;
	MPU_NSS_LOW;
	delay_200ns(1);
	status = SPI5_Read_Write_Byte(reg);
	SPI5_Read_Write_Byte(data);
	MPU_NSS_HIGH;
	delay_200ns(1);
	return status;
}

读一个字节:

/*mpu6500 SPI读取寄存器时候,需要在寄存器地址最高 置1*/
uint8_t MPU_Read_Byte(uint8_t reg)
{
	uint8_t reg_val;        //寄存器值
	MPU_NSS_LOW;            //片选拉低
	delay_200ns(1);
	SPI5_Read_Write_Byte(reg|0x80);     //写入寄存器地址,地址最高位置1
	reg_val=SPI5_Read_Write_Byte(0xff);  //主机发送一个空字节获取寄存器值
	MPU_NSS_HIGH;     //片选拉高
	delay_200ns(1);
	return(reg_val);
}

这里读者也许会对reg|0x80有疑问,查询MPU6500产品说明书英文版第34页可知:

所以在SPI初始化时一定要配置为MSB先行,这是要求!

3、MPU6500初始化

初始化就是对寄存器写值!

uint8_t Mpu_Init(void)
{
	delay_ms(100);

	id                               = MPU_Read_Byte(MPU6500_WHO_AM_I);
	uint8_t i                        = 0;
	uint8_t MPU6500_Init_Data[10][2] = {{ MPU6500_PWR_MGMT_1, 0x80 },     /* Reset Device */
										{ MPU6500_PWR_MGMT_1, 0x03 },     /* Clock Source - Gyro-Z */
										{ MPU6500_PWR_MGMT_2, 0x00 },     /* Enable Acc & Gyro */
 	  								    { MPU6500_CONFIG, 0x04 },         /* LPF 41Hz */
										{ MPU6500_GYRO_CONFIG, 0x18 },    /* +-2000dps */
										{ MPU6500_ACCEL_CONFIG, 0x10 },   /* +-8G */
										{ MPU6500_ACCEL_CONFIG_2, 0x02 }, /* enable LowPassFilter  Set Acc LPF */
									    { MPU6500_USER_CTRL, 0x20 },};    /* Enable AUX */
	for (i = 0; i < 10; i++)
	{
		MPU_Write_Byte(MPU6500_Init_Data[i][0], MPU6500_Init_Data[i][1]);
		delay_ms(1);
	}

	Ist8310_Init(); //这是磁力计的初始化,可以忽略,有空再改天讲

	return 0;
}
4、MPU6500数据获取

获取数据就是读取寄存器值!
当然这里的代码还有优化空间,就交给优秀的读者们吧!

void Get_MPU6500_Data(void)
{
    //加速度数据
	mpu_data.ax = Get_16Bit_Data(MPU6500_ACCEL_XOUT_H,MPU6500_ACCEL_XOUT_L);
	mpu_data.ay = Get_16Bit_Data(MPU6500_ACCEL_YOUT_H,MPU6500_ACCEL_YOUT_L);
	mpu_data.az = Get_16Bit_Data(MPU6500_ACCEL_ZOUT_H,MPU6500_ACCEL_ZOUT_L);

	/* 陀螺仪温度数据  2000dps -> °/s */
	mpu_data.gx = Get_16Bit_Data(MPU6500_GYRO_XOUT_H,MPU6500_GYRO_XOUT_L) / 16.384f;
	mpu_data.gy = Get_16Bit_Data(MPU6500_GYRO_YOUT_H,MPU6500_GYRO_YOUT_L) / 16.384f;
	mpu_data.gz = Get_16Bit_Data(MPU6500_GYRO_YOUT_H,MPU6500_GYRO_YOUT_L) / 16.384f;

	mpu_data.temp = Get_16Bit_Data(MPU6500_TEMP_OUT_H,MPU6500_TEMP_OUT_L)/333.87f +21;

	/*磁力计数据  转换成 uT*/
	mpu_data.mx = 0.3f*Get_16Bit_Data(MPU6500_EXT_SENS_DATA_00,MPU6500_EXT_SENS_DATA_01);
	mpu_data.my = 0.3f*Get_16Bit_Data(MPU6500_EXT_SENS_DATA_02,MPU6500_EXT_SENS_DATA_03);
	mpu_data.mz = 0.3f*Get_16Bit_Data(MPU6500_EXT_SENS_DATA_04,MPU6500_EXT_SENS_DATA_05);
}
//将两个字节数据处理成字
float Get_16Bit_Data(uint8_t addr_h, uint8_t addr_l)
{
  static uint8_t buf[2];
  static short data;

  buf[0] = MPU_Read_Byte(addr_l);
  buf[1] = MPU_Read_Byte(addr_h);
  data = (buf[1]<<8)|buf[0];

	return data;
}

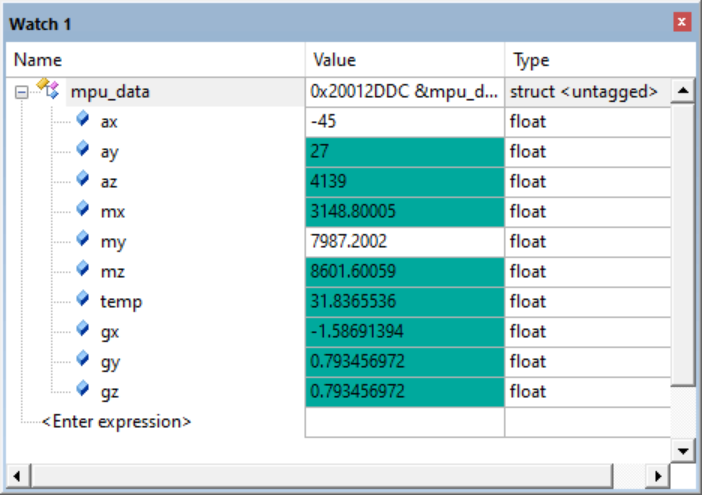

运行程序,在仿真界面可查看到数据已成功读取
