【嵌入式硬件】续流二极管

1.续流二极管简介

        续流二极管(flybacdiode),有时也称为飞轮二极管或是snubber二极管,是一种配合电感性负载使用的二极管,当电感性负载的电流有突然的变化或减少时,电感二端会产生突变电压,可能会破坏其他元件。配合续流二极管时,其电流可以较平缓地变化,避免突波电压的发生。

2.作用

        续流二极管经常和储能元件一起使用,防止电压电流突变,提供通路。电感可以经过它给负载提供持续的电流,以免负载电流突变,起到平滑电流的作用。

        在开关电源中,就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。当开关管关断时,续流电路可以释放掉变压器线圈中储存的能量,防止感应电压过高,击穿开关管。一般选择快速恢复二极管或者肖特基二极管就可以了,用来把线圈产生的反向电势通过电流的形式消耗掉,可见“续流二极管”并不是一个实质的元件,它只不过在电路中起到的作用称做“续流”。

3.工作原理

3.1开关电源

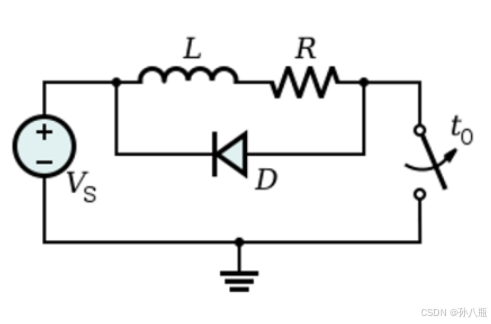

        续流二极管都是并联在线圈的两端,线圈在通过电流时,会在其两端产生感应电动势。当电流消失时,其感应电动势会对电路中的元件产生反向电压。当反向电压高于元件的反向击穿电压时,会使元件如三极管、晶闸管等造成损坏。

        续流二极管并联在线圈两端,当流过线圈中的电流消失时,线圈产生的感应电动势通过二极管和线圈构成的回路做功而消耗掉,从而保护了电路中的其它元件的安全。

        续流二极管在电路中反向并联在继电器或电感线圈的两端,当电感线圈断电时其两端的电动势并不立即消失,此时残余电动势通过一个二极管释放,起这种作用的二极管叫续流二极管。其实还是个二极管只不过它在这起续流作用而已,例如在继电器线圈两端反向接的那个二极管或单向可控硅两端反向接的也都是。

        为什么要反向接个二极管呢?因为继电器的线圈是一个很大的电感,它能以磁场的形式储存电能,所以当他吸合的时候存储大量的磁场。当控制继电器的三极管由导通变为截断时,线圈断电,但是线圈里有磁场。这时将产生反向电动势,电压可高达1000v以上,很容易击穿三极管或其他电路元件。

        这是由于二极管的接入正好和反向电动势方向一致,把反向电势通过续流二极管以电流的形式中和掉,从而保护了其他电路元器件,因此它一般是开关速度比较快的二极管,像可控硅电路一样,因为可控硅一般当成一个触点开关来用。如果控制的是大电感负载,一样会产生高压反电动势,原理和继电器一样的。续流二极管在显示器上也用到,一般用在消磁继电器的线圈上。

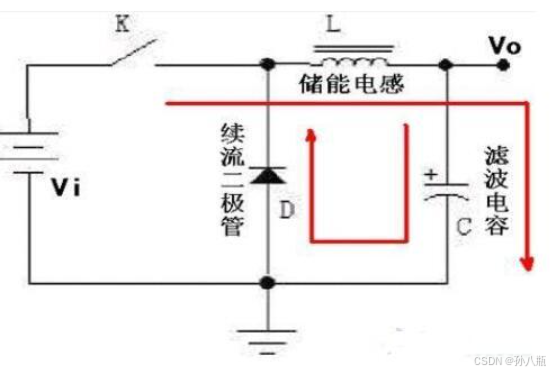

 3.2 整流电路

        续流二极管主要起到为较大的感应电压提供一个由感应电压和续流二极管共同组成的泄放回路,使得感应电压在回路中以电流方式消耗掉,从而保护电路中元件不被感应电压损坏。较大的感应电压一般是由于感性负载(例如继电器线圈)失电引起的。在电路中一般选择快速恢复二极管或者是肖特基二极管作为续流二极管。特别需要注意的是续流二极管的极性不能接反,否则不仅起不到保护作用,还会形成短路。

### 关于续流二极管的电路图及其应用 #### 续流二极管的工作原理 续流二极管通常应用于电感性负载的保护电路中。当电感线圈断开时,会产生反电动势,可能导致电路损坏。为了防止这种情况的发生,会在电感两端并联一个续流二极管,使产生的反向电流能够通过该二极管形成回路,从而释放能量[^1]。 #### 续流二极管的选择依据 在实际应用中,不同场景下的续流二极管选型有所不同。例如,在电机控制电路中常用的是快速恢复二极管(如 IN4148),这是因为它们具备较短的反向恢复时间;而在开关电源(如降压转换器 Buck)中,则倾向于使用肖特基二极管,因其较低的正向导通压降有助于提高整体效率[^2]。 以下是两种典型的续流二极管应用场景及相关电路图: --- #### 场景一:继电器驱动电路中的续流二极管 在一个简单的继电器驱动电路中,晶体管用来切换继电器线圈的状态。为了避免因继电器线圈关闭瞬间所产生的高压尖峰损害晶体管或其他元器件,需在线圈旁加装一只续流二极管。 ```plaintext Vcc | [R] | ______|______ | | Q (NPN) Relay Coil | | GND D (Flyback Diode) | GND ``` 在这个例子中,“D”代表的就是续流二极管,它允许继电器线圈内的磁场崩溃时形成的感应电流安全地循环流动直至消失。 --- #### 场景二:Buck变换器中的续流二极管 对于直流-直流转换器而言,尤其是降压拓扑结构(Buck Converter),续流二极管同样扮演着重要角色。每当功率MOSFET关断期间,储存在滤波电感里的磁能会试图维持原有方向上的电流流通路径。此时如果没有适当安排好的泄放途径的话就会引起过电压现象甚至摧毁元件本身。所以这里也需要配置好相应的续流组件——通常是高效节能类型的肖特基屏障整流器(Schottky Barrier Rectifier)。 ```plaintext Vin ----|>|---- L ---+--- Vo MOSFET | D (Schottky Diode) GND ``` 上述图表展示了基本形式下包含有源开关(MOSFET卡顿周期操作模式)以及无源储能部件(电感L)再加上辅助性的自由轮转装置即我们的主角—续流二极管(D)—共同构建而成的标准非隔离式步下调制架构之一例证说明而已并非唯一解答方案哦! --- ### 总结 无论是传统机械触发型还是现代数字化脉宽调制技术领域里头都能见到这类特殊用途的小家伙身影活跃其中发挥巨大作用呢! 它们默默守护着整个系统的稳定性与可靠性不让任何意外情况有机可乘危害到其他精密仪器设备的安全运行环境之中去也!
