摄像头云台的设计,组装与使用方法

简介

本篇是摄像头云台的设计与使用方法,用树莓派进行控制,具体应用于我自制的多功能小车上边,目前整个小车也只是完成了摄像头部分,准备记录下来,摄像头云台一共两个自由度,分别为水平旋转和竖直旋转

三维模型的设计

我的想法是直接用舵机,舵机支架,摄像头来完成舵机云台,因为舵机支架具有很多种结构,能保证我们的基本需求
设计三维模型肯定要有一个三维画图软件,我选的solidworks,因为电脑上恰好有这个软件,不过我现在更喜欢inventer,画起来很舒服,不过这都是小问题

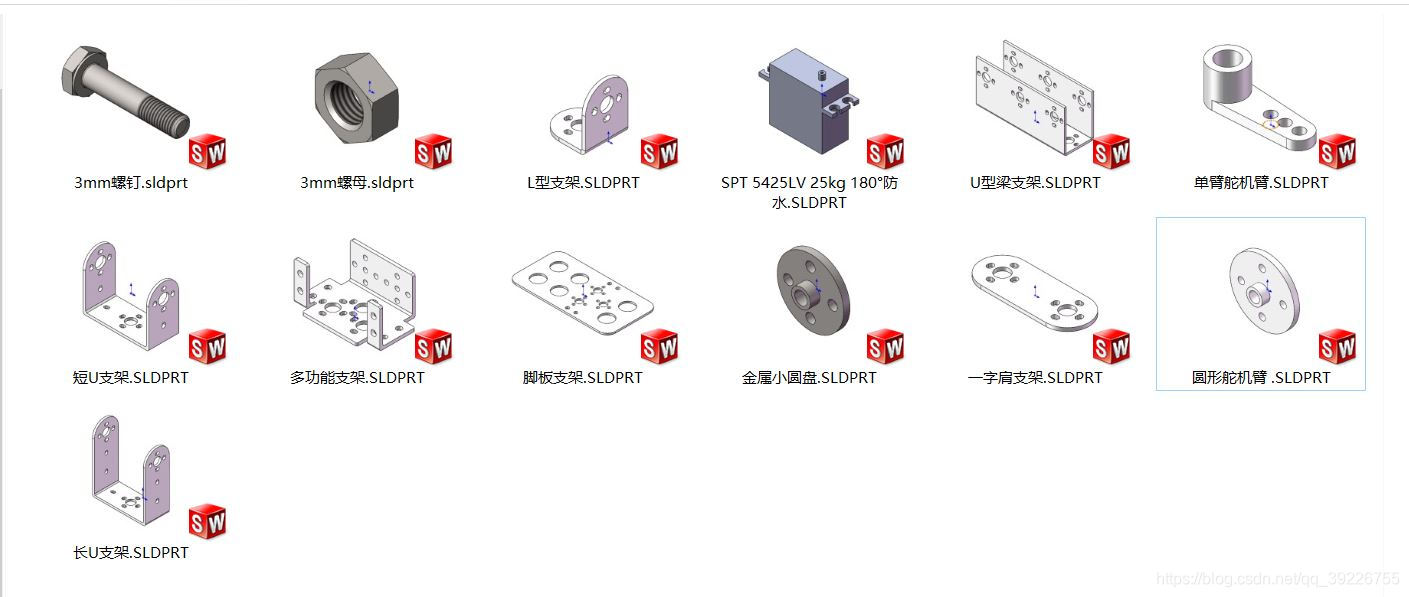

我向淘宝商家要了常用舵机支架的尺寸,我觉得这些都是标准件,为了调用方便,我直接把他们都画了出来,有些孔的尺寸会有一些小误差,不过事实证明,实物是没问题的
在这里插入图片描述

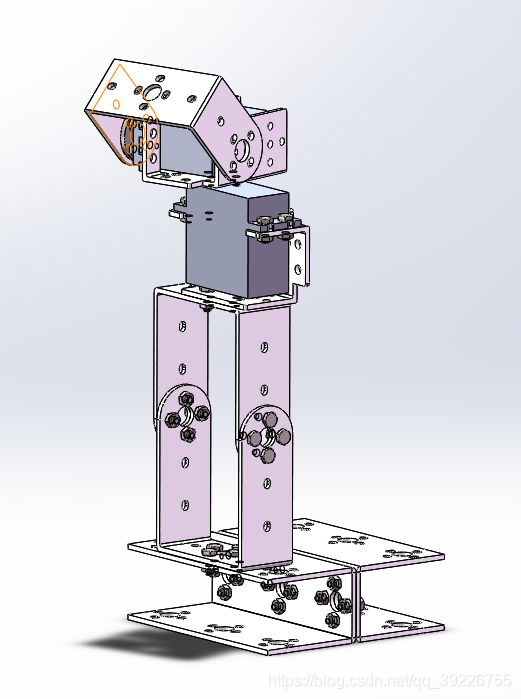

画完这些就是组装了,组装很简单,就像搭积木一样,把自己心里想的搭出来就好了,下边是我搭的相机云台
在这里插入图片描述

实物组装

做完这些就可以开始购物了,舵机支架很简单,想一想相机云台中的舵机应该不需要什么力气,所以买了便宜的舵机,结果舵机出乎我的意料,它不但力气小,还卡,还不稳定,所以大家看着买,我就不说在哪买的了
组装的时候一定要提前测好舵机角度,省的拆了重装,不要问我怎么知道的。

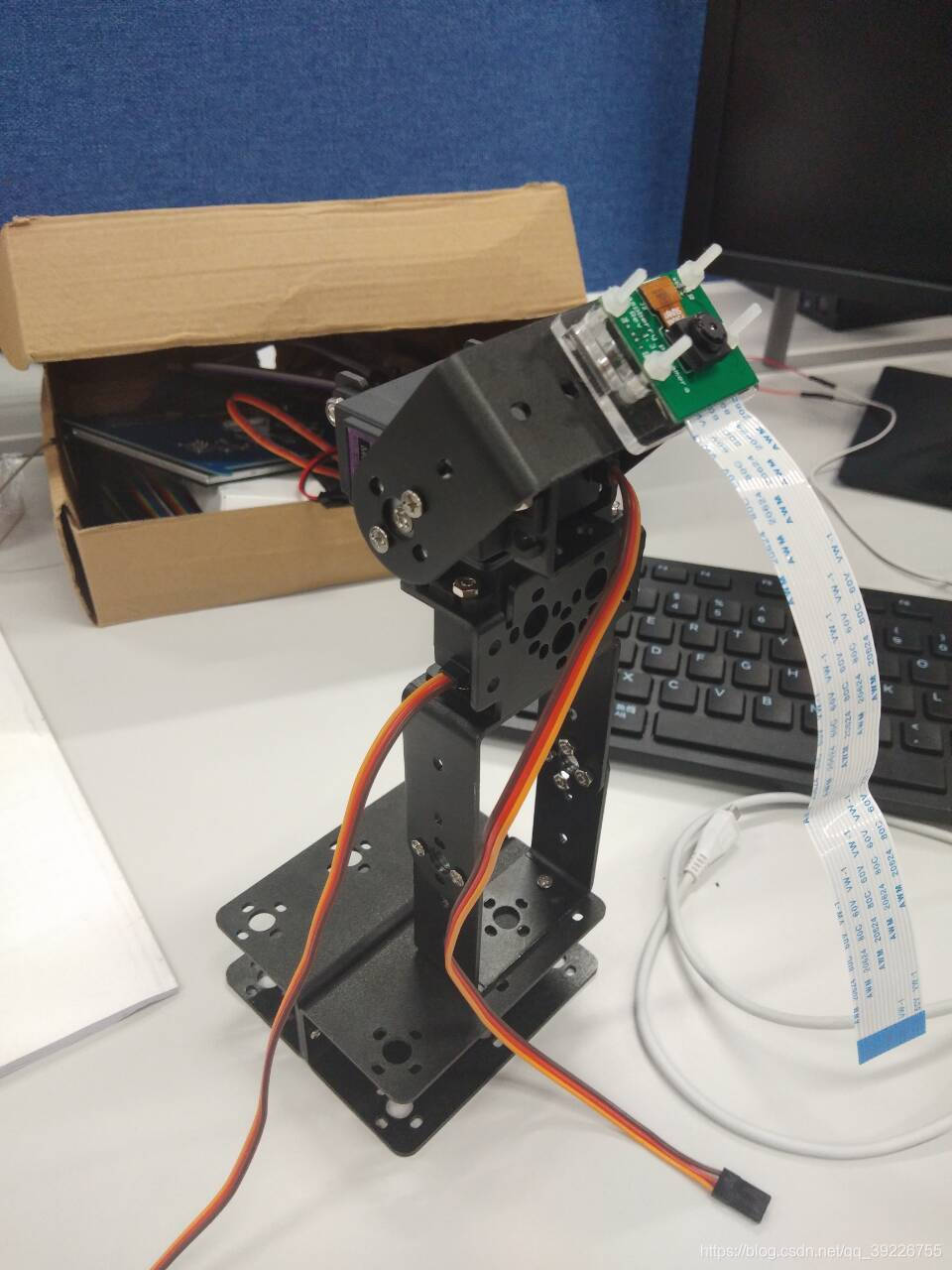

舵机云台实物如下:
在这里插入图片描述
看这个样子好像还不做,但是如果说这东西做完了,那想的就太简单了,这东西肯定不能用手转呀,我用的是树莓派进行控制,本来想着用树莓派供电着,结果又是让我惊喜,树莓派陷入了抽搐中,所以我们还需要一些东西,一个电源,一个控制器,因为以后要带机械臂什么的,树莓派小小的身躯肯定承受不住那么多舵机,所以控制器还是很有必要的
一个6V2300mA的电池,博

IP-CAM 在居家安全防护上一直扮演着关键的角色,但也常出现拍摄死角的缺憾,因多数陈旧的摄影系统仅是对特定位置进行监视录像,相对于徧离镜头中心较远的位置,不是看不清楚就是跟本看不到,但若是要在这类已安装好的设备上加装镜头转向功能,就是整个系统重新建置的大工程,可谓劳民伤财,若能搭配云端管理无线传输控制的概念,增加镜头转向功能就不再是一项大工程了。 换言之,若能在摄影机结构上增加一组可上下左右移动的平台,电源由原有的系统电源提供,转向控制透过蓝牙传输控制指令,转向升级这件事就变的容易多了。 本参考设计是将SimpleLink:trade_mark: 蓝牙低功耗 CC2541无线微控制器搭配双马达驱动器DRV8833应用于两颗有刷马达的控制以达到依监控中心控制员或使用者所下达的转向指令要求,对监视器进行上下左右的移动控制,以达到指令所预期的对焦位置继续监视及录像。 核心技术优势 (1)从原有系统中取出5V电源做为主要电源 (2)BLE 模块依外部指令改变DRV8833运转行为 (3)DRV8833依外部指令将镜头带到预期对焦位置 方案规格 (1)采用TI CC2541 模块进行摄像头上下左右移动调整设定 (2)从原系统中取5V电源搭配LDO LM3480-3.3为模块供电 (3) 此电源再由CC2541 模块配合Switch TPS27081决定DRV8833是否供电 (4)CC2541 模块依外部指令改变DRV8833 运转指令 (5) DRV8833再依CC2541所下达转向指令控制两颗有刷马达将镜头带到预期转向位置 方案来源于大大通。
