硬件基础14 双稳态电路——SR锁存器、D锁存器、D触发器、JK触发器

目录

一、锁存器

1、SR锁存器

2、D锁存器

二、触发器

1、D触发器

2、JK触发器

---

一、锁存器

1、SR锁存器

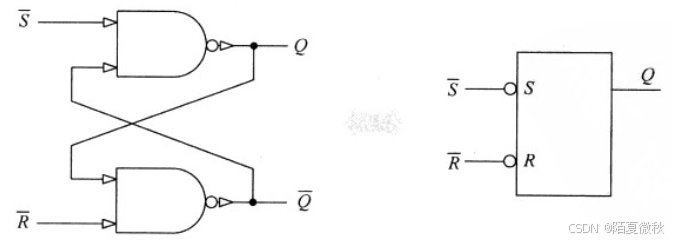

        锁存器是双稳态器件，其任意一个与非门的输出与另一个与非门的输入相连形成负反馈，这是所有锁存器与除法器的特征所在。

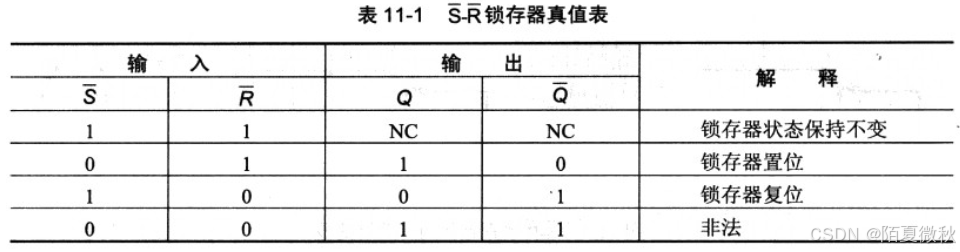

        可以看到输入1 1保持不变，01 10进行置位或复位。

        基本SR锁存器可以应用于数字系统中某些特定标志的设置。例如，当某种预设逻辑条件具备时，电路可以通过S端将基本SR锁存器置1，标志预设事件已经发生；而当另一种相悖的预设逻辑条件满足时，则可通过R端将其置0。下面的例题是另外一种应用。
