硬件基础11 BJT三极管小信号分析

目录

一、BJT的H参数及小信号模型

1、BJT的H参数

2、H参数小信号模型

3、BJT的简化小信号模型

4、H参数值的确定

二、小信号模型分析共射级放大电路

1、首先画出等效电路，Rb串入b极，Rc、RL都是并联到C-E

2、若要计算rbe，需要得到IBQ、IEQ

3、计算电压增益，本质计算Vi和Vo

4、计算输入电阻

5、计算输出电阻

三、小信号模型分析射级偏置电路

1、Q点计算

2、小信号动态分析

---

一、BJT的H参数及小信号模型

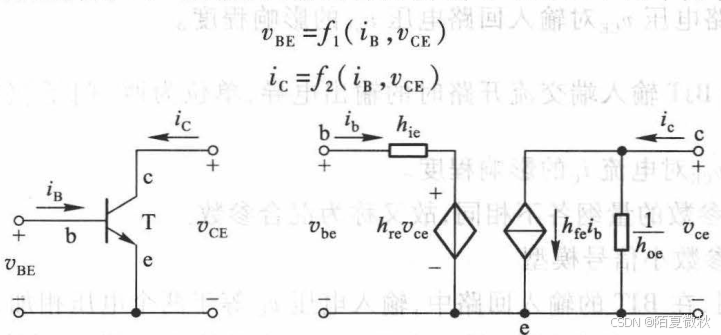

1、BJT的H参数

        其中iB、iC、VBE、VCE均为总瞬时值（直流分量和交流分量的叠加），而小信号模型指的是BJT在交流低频小信号工作状态下的模型，需要考虑电压、电流间的微变关系，因此需要取微分。

因此可得到如下关系式：

• hie：BJT输出端交流短路时的输入电阻，即小信号作用下的b-e极间的交流电阻。
• hfe：BJT输出端交流短路时的正向电流传输比，电流放大倍数β。
• hre：BJT输入端交流开路时的反向电压传输比，表示输出vce对输入vbe的影响。
• hoe：BJT输入端交流开路时的输出电导，反应电压vce对ic的影响。

2、H参数小信号模型

        BJT中的电流源hfeib受到ib的控制，当ib=0，该电流源不存在，称为受控电流源，说明基极电流对集电极电流的控制，该电流源方向由ib决定。

        同理hrevce是受控电压源。

3、BJT的简化小信号模型

        其中hre、hoe都很小（BJT在放大区时，vce对vbe和ic的影响几乎忽略不计），因此进行简化处理，hrevce短路，输出电阻1/hoe开路，得到如下模型。

4、H参数值的确定

        上述只剩下了ib、ic、rbe、无法确定了，而其实都和rbe有关</
