硬件基础（3）：三极管（10）：关于三极管截止频率

三极管的 截止频率（也称为 特征频率或 增益带宽积）是指在三极管的增益开始明显下降时的频率。通常在高频应用中，三极管的增益会随频率的增加而下降，直到某个频率点，增益降低到某个特定值（通常是增益的3 dB点），这个频率被称为 截止频率。

截止频率的定义：

截止频率是指当三极管的增益（A）降至其低频增益的一半（即降至-3 dB）时所对应的频率。

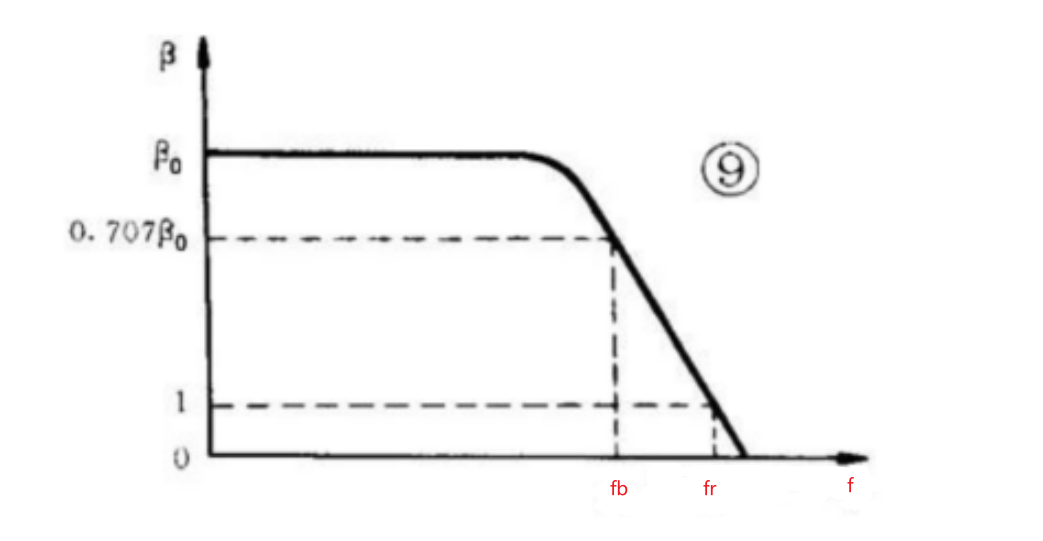

为了保证三极管在高频时仍然具有足够的放大能力，人们规定：当频率升高到使β值下降到低频（1000Hz）值0.707*β0时，所对应的频率称为β截止频率，用fβ表示。fβ就是三极管接成共发射极电路时所允许的最高工作频率。

三极管截止频率fβ是在三极管接成共发射极放大电路时测定的。

如果三极管接成共基极电路，随着频率的升高，其电流放大系数α（α ＝Ic／Ie）值下降到低频（1000Hz）值αo的0.707倍时，所对应的频率称α截止频率

在三极管产品系列中，常根据fα的大小划分低频管和高频管。国家规定，fα＜3MHz的为低频管，fα＞3MHz的为高频管。

当频率高于fβ值后，继续升高频率，β值将随之下降，直到β＝1，三极管就失去了放大能力。为此，人们规定：在高频条件下，β＝1时所对应的频率，称为特征频率，用fT表示。fT常作为标志三极管频率特性好坏的重要参数。在选择三极管时，应使管子的特征频率fT比实际工作频率高出3～5倍。

fα与fβ的物理意义是相同的，仅仅是放大电路连接方式不同。理论分析和实验都可以证明，同一只三极管的fβ值远比fα值要小，它们之间的关系为fβ＝（1－α）fα。

这就说明了共射极电路的极限工作频率比共基极电路低得多。所以，高频放大和振荡电路大多采用共基极连接。

截止频率的影响因素：

1. 内部电容： 三极管内部存在几个重要的电容，如：

   • 基极-发射极电容（Cbe）：主要由基极与发射极之间的PN结构成，影响低频性能。
   • 基极-集电极电容（Cbc）：由基极和集电极之间的PN结构成，通常是较小的电容，但在高频时尤为重要。
   • 集电极-发射极电容：虽然在三极管中这个电容通常较小，但仍然会对频率响应产生影响。

   这些电容决定了三极管的高频响应，尤其是Cbc电容，在高频下会造成增益下降。

2. 增益带宽积（fT）： 增益带宽积是三极管的一个重要参数，它表示三极管在不同频率下的增益与工作频率的乘积。增益带宽积通常在三极管的规格书中给出，表示为fT，其单位是赫兹（Hz）。

   • fT 定义为三极管的增益（单位为无量纲，通常是电压增益）与频率的乘积。比如，对于某一三极管，fT 可能为100 MHz，表示该三极管在频率100 MHz下，仍能保持一定的增益。
   </
