一、CAN协议简介
CAN 是控制器局域网络 (Controller Area Network) 的简称，它是由研发和生产汽车电子产品著称的德国 BOSCH 公司开发的，并最终成为国际标准（ISO11519），是国际上应用最广泛的现场总线之一。
CAN 总线协议已经成为汽车计算机控制系统和嵌入式工业控制局域网的标准总线，并且拥有以CAN 为底层协议专为大型货车和重工机械车辆设计的 J1939 协议。近年来，它具有的高可靠性和良好的错误检测能力受到重视，被广泛应用于汽车计算机控制系统和环境温度恶劣、电磁辐射强及振动大的工业环境
二、CAN物理层
与 I2C、 SPI 等具有时钟信号的同步通讯方式不同， CAN 通讯并不是以时钟信号来进行同步的，它是一种异步通讯，只具有 CAN_High 和 CAN_Low 两条信号线，共同构成一组差分信号线，以差分信号的形式进行通讯。比较像RS485。
1、闭环总线网络

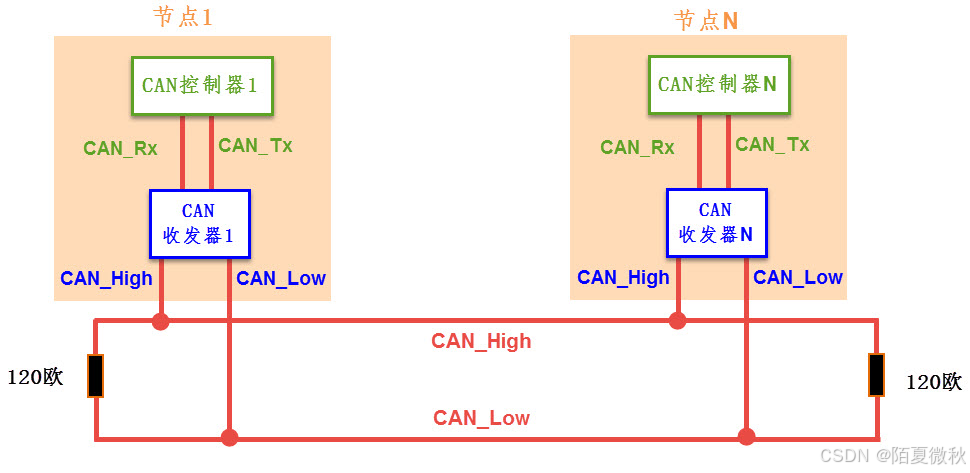

闭环总线通讯网络 中的 CAN 通讯网络是一种遵循ISO11898 标准的高速、短距离“闭环网络”，它的总线最大长度为 40m，通信速度最高为 1Mbps，总线的两端各要求有一个“120 欧”的电阻。
2、开环总线网络

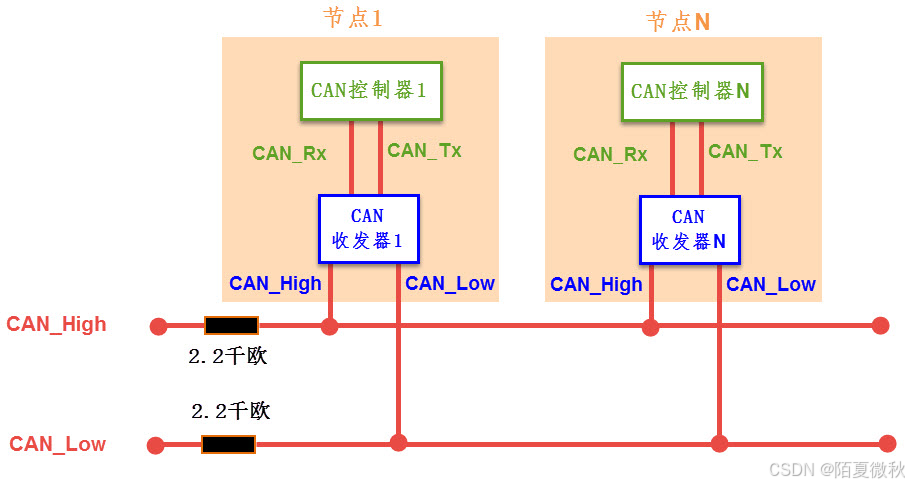

开环总线通讯网络 中的是遵循 ISO11519-2 标准的低速、远距离“开环网络”，它的最大传输距离为 1km，最高通讯速率为 125kbps，两根总线是独立的、不形成闭环，要求每根总线上各串联有一个“2.2 千欧”的电阻。
3、通讯节点
CAN 通讯协议不对节点进行地址编码，而是对数据内容进行编码的，所以网络中的节点个数理论上不受限制，只要总线的负载足够即可，可以通过中继器增强负载。
CAN 通讯节点由一个 CAN 控制器及 CAN 收发器组成，控制器与收发器之间通过 CAN_Tx 及CAN_Rx 信号线相连，收发器与 CAN 总线之间使用 CAN_High 及 CAN_Low 信号线相连。其中CAN_Tx 及 CAN_Rx 使用普通的类似 TTL 逻辑信号，而 CAN_High 及 CAN_Low 是一对差分信号线，使用比较特别的差分信号，下一小节再详细说明。
当 CAN 节点需要发送数据时，控制器把要发送的二进制编码通过 CAN_Tx 线发送到收发器，然后由收发器把这个普通的逻辑电平信号转化成差分信号，通过差分线 CAN_High 和 CAN_Low 线输出到 CAN 总线网络。而通过收发器接收总线上的数据到控制器时，则是相反的过程，收发器把总线上收到的 CAN_High 及 CAN_Low 信号转化成普通的逻辑电平信号，通过 CAN_Rx 输出到控制器中。
CAN 控制器与 CAN收发器的关系如同 TTL 串口与 MAX3232 电平转换芯片的关系， MAX3232 芯片把 TTL 电平的串口信号转换成 RS-232 电平的串口信号， CAN 收发器的作用则是把 CAN 控制器的 TTL 电平信号转换成差分信号 (或者相反)。
4、差分信号

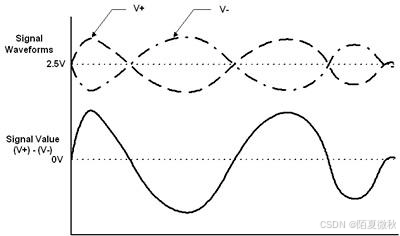

差分信号又称差模信号，与传统使用单根信号线电压表示逻辑的方式有区别，使用差分信号传输时，需要两根信号线，这两个信号线的振幅相等，相位相反，通过两根信号线的电压差值来表示逻辑 0 和逻辑 1。见图差分信号 ，它使用了 V+ 与 V-信号的差值表达出了图下方的信号。
相对于单信号线传输的方式，使用差分信号传输具有如下优点：
- 抗干扰能力强，当外界存在噪声干扰时，几乎会同时耦合到两条信号线上，而接收端只关心两个信号的差值，所以外界的共模噪声可以被完全抵消。
- 能有效抑制它对外部的电磁干扰，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。
- 时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。
由于差分信号线具有这些优点，所以在 USB 协议、 485 协议、以太网协议及 CAN 协议的物理层中，都使用了差分信号传输
