4、存储器到存储器模式，带颜色格式转换和混合

5、存储器到存储器模式，带颜色格式转换和混合，前景色是固定的

DMA2D 是专门用于 LCD 加速的，特别是刷单色屏，刷图片，刷 Alpah（透明）混合效果全靠它，而且可以大大降低 CPU 利用率。

特别注意，大家只需对 HAL 库提供的 DMA2D 操作 API 有个了解即可，实际工程中，并不使用这些API，我们需要使用更加高效的寄存器直接操作，在下一章节会为大家说明。

一、DMA2D基础

DMA2D 主要实现了两个功能，一个是 DMA 数据传输功能，另一个是 2D 图形加速功能。

DMA 数据传输

主要是两种方式，一个是寄存器到存储器，另一个是存储器到存储器。通过 DMA 可以大大降低 CPU的利用率。

2D 图形加速功能

支持硬件的颜色格式转换和 Alpha 混合效果。

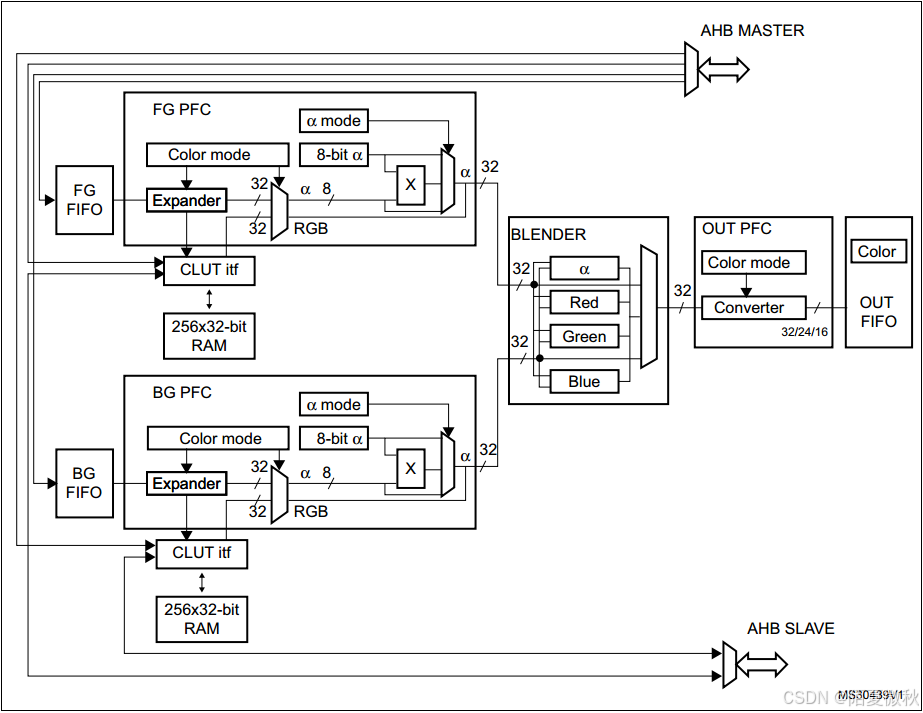

二、DMA2D硬件框图

三、工作模式

1、寄存器到存储器模式

这个模式主要用于清屏，也即是将显示屏清为单色效果。

2、存储器到存储器模式

这个模式用于从一个存储器复制一块数据到另一个存储器，比如将摄像头 OV7670 的输出图像复制到LCD 显存就可以采用这种方式。

3、存储器到存储器模式，带颜色格式转换

这个模式比模式 2 多了一个颜色格式转换，比如我们要显示一幅 RGB888 颜色格式的位图到 RGB565颜色格式的显示屏，就需要用到这个模式，只需输入端配置为 RGB888，输出端配置 RGB565 即可。位图颜色格式转换后会显示到显示屏上。

4、存储器到存储器模式，带颜色格式转换和混合

这个模式比模式 3 多了一个混合操作，通过混合，可以将两种效果进行混合显示。

5、存储器到存储器模式，带颜色格式转换和混合，前景色是固定的

同模式 4，只是前景色的颜色值是固定的。

四、颜色配置

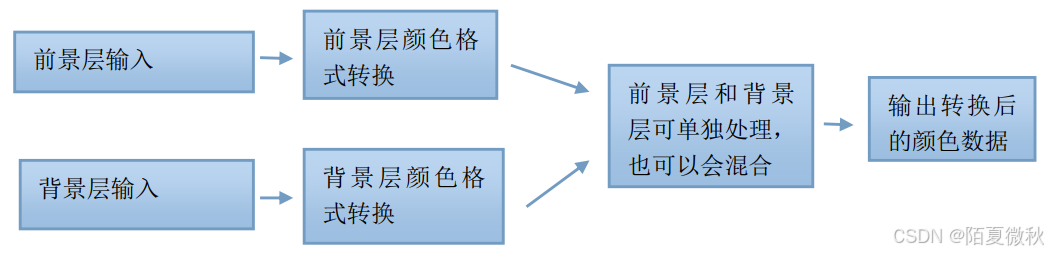

1、前景层和背景层的输入以及颜色格式转换

前景层和背景层是指的用户绘制图形时的前景色和背景色，比如我们显示汉字，字体会有一个颜色，也就是前景色，还有一个背景色。又比如我们绘制两幅图片，想将两幅图片混合，那就可以将一幅图片作为前景层，另一个幅图片作为背景层。

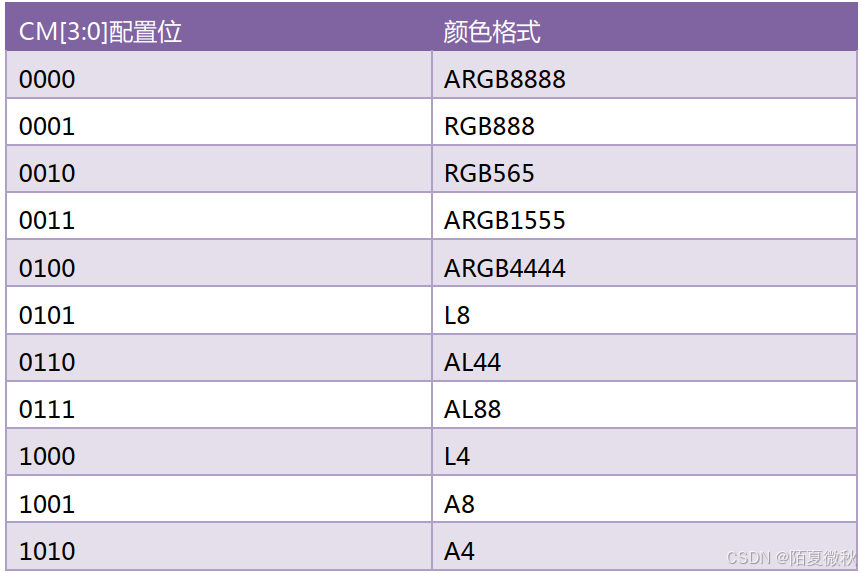

DMA2D 支持的输入颜色格式如下，前景层和背景层一样：

前 8 种颜色格式在第 40 章的第 2 小节开头有介绍，这里把后3种做个说明：

L4 (4-bit luminance or CLUT)：4 位颜色格式，实际上仅仅是 4 位索引值，范围 0–15,而每个索引值的具体颜色值在查色表 CLUT 里面存储。

A4 和 A8：A4 和 A8 用于特定的 Alpha 模式，既不存储颜色信息，也没有索引值。

2、DMA2D 输出颜色格式

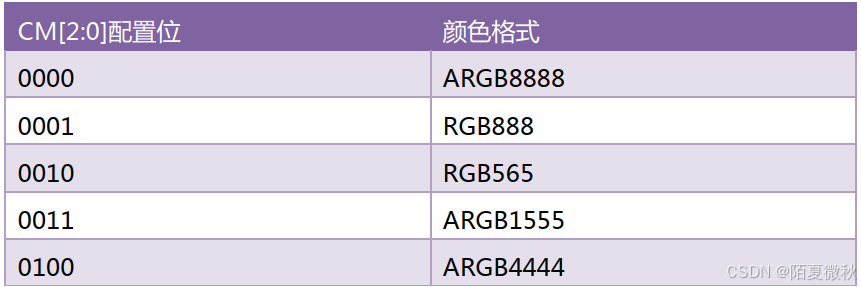

DMA2D 支持的输出颜色格式如下：

五、DMA2D配置

其中模式可以选择多种，颜色也可以选择输入与输出。

static void LCDF4_InitDMA2D(void)
{
	/* 使能DMA2D时钟 */
	__HAL_RCC_DMA2D_CLK_ENABLE();

	/* 配置默认模式 */
	hdma2d.Init.Mode         = DMA2D_R2M;
	hdma2d.Init.ColorMode    = DMA2D_INPUT_RGB565;
	hdma2d.Init.OutputOffset = 0x0;

	hdma2d.Instance          = DMA2D;

	if (HAL_DMA2D_Init(&hdma2d) != HAL_OK)
	{
		Error_Handler(__FILE__, __LINE__);
	}
 }
