一、前言

        在物联网开发中，我们经常需要点亮发光二极管，那么在高电流情况下，LED发光二极管很快就会稍微，因为我们需要加上限流电阻起到限流的作用。

二、技术理论

        首先，我们要明白串联分压，并联分流的原理。

        此处可以学习文章：电阻-常用电路元件-嵌入式开发-物联网开发

        其次，我们需要对选用的LED灯泡的参数进行确认，此处我使用的LED参数如下：

灯泡颜色	工作电压	工作电流	压降
红色	1.8v-2.2v	5-10mA	1.6v
黄色	1.8v-2.2v	5-10mA	1.4v
蓝色	3.0v-3.6v	5-10mA	1.6v
绿色	3.0v-3.6v	5-10mA	1.6v
白色	3.0-3.6v	5-10mA	1.6v

        由于各发光二极管的厂商不同，其工作电压电流也不同，上表仅供参考。

三、实现方法

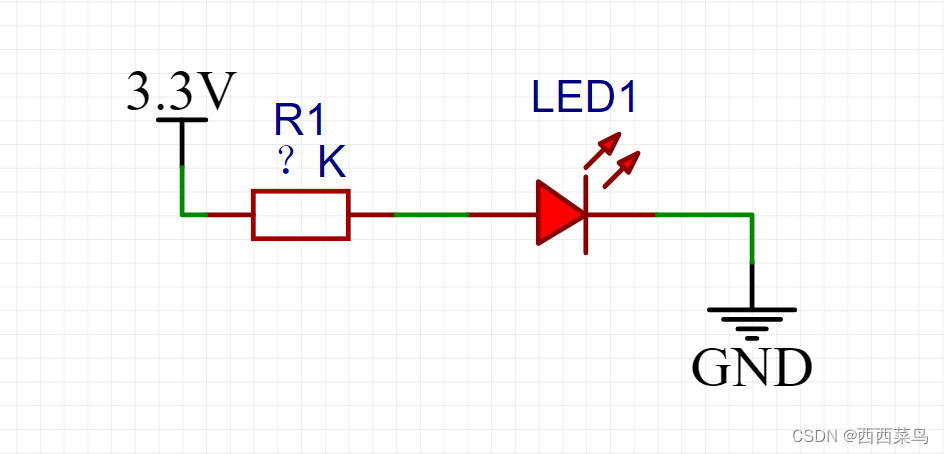

        首先，我们将需要的电路图展示出来。

        假设我们此处是红色LED发光二极管，根据参数表，我们选择其电压为2.2v，电流为10mA，接下来，我们将使用限流电阻对LED灯泡的电压和电流做调整。

        嵌入式开发公式总结：电路常用公式总结-嵌入式开发必会的电路公式-物联网开发

        欧姆定律：

        根据电阻的基本知识（上面有学习文章），电阻串联分压等流，我们得知电压为2.2v，电流为10MA，那么当前形势如下：

        根据电阻的基本知识，我们知道电阻串联是分压的，我们已知LED灯泡的电压为2.2v，那么电阻的电压为总电压-2.2v，即电阻的电压为1.1v。

        现在已知电阻的电压为1.1v，电流为10mA，即0.01A，根据欧姆定律，求得R=1.1/0.01=110Ω

        那么我们选择电阻为110Ω的电阻即可，或者稍微大于110Ω

四、电阻的功率选择

        功率的计算公式:

        根据上面计算的电压与电流，我们可以求出电阻的功率为P=1.1*0.01=0.011W

        因此我们选用电阻时，选用功率大于0.011W的电阻即可，可以选用1/8瓦电阻及以上。
