基于毫米波雷达的手势识别原理

1 Introduction/简介

本文以TI的Gesture UserGuide为参考，简述基于毫米波雷达的手势识别原理。

性能要求
可识别如下6种手势：左划、右划、向上、向下、顺时针、逆时针。

2 FMCW Radar 原理

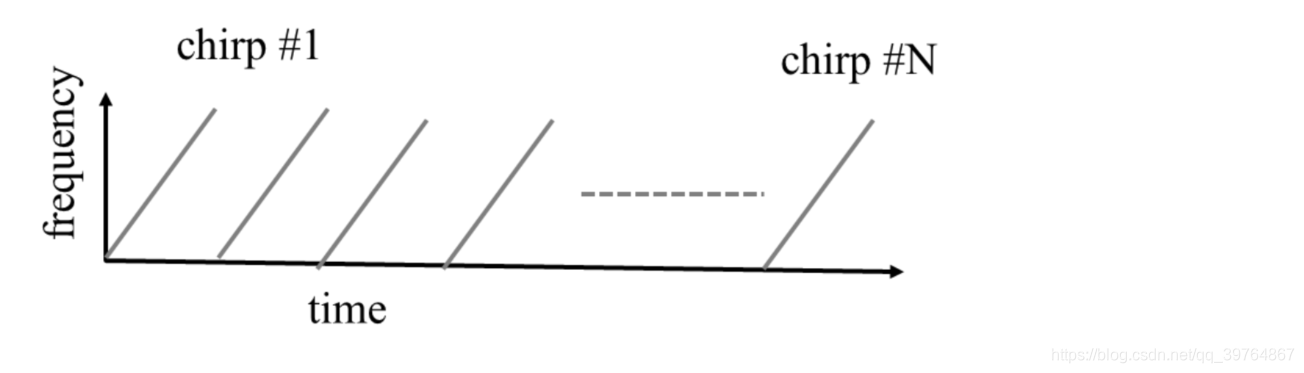

1. Chirp and Frame
   FMCW雷达发射的一组Chirp，称为一个“Frame”

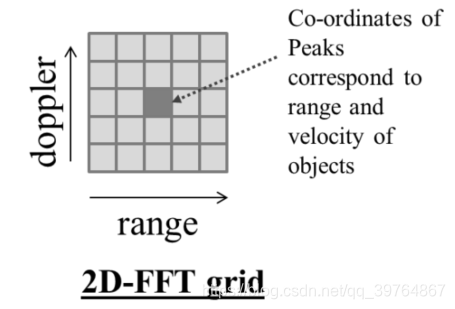

2. 2D-FFT Grid
   对每个天线接收到的数据做2D-FFT，将得到包含距离维和多普勒维的二维网格。网格中的峰值表示在距离下存在目标。

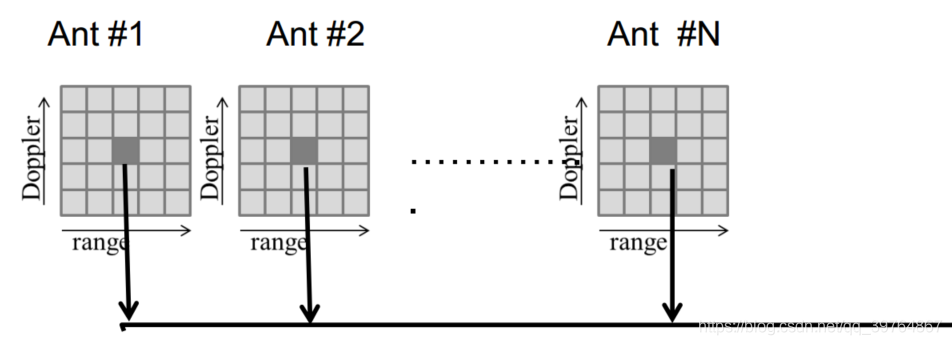

3. Angle-FFT
   通过处理来自多个RX天线的网格中的相应峰值（“角度FFT”），以获得目标的到达角度。


3 手势识别处理流程

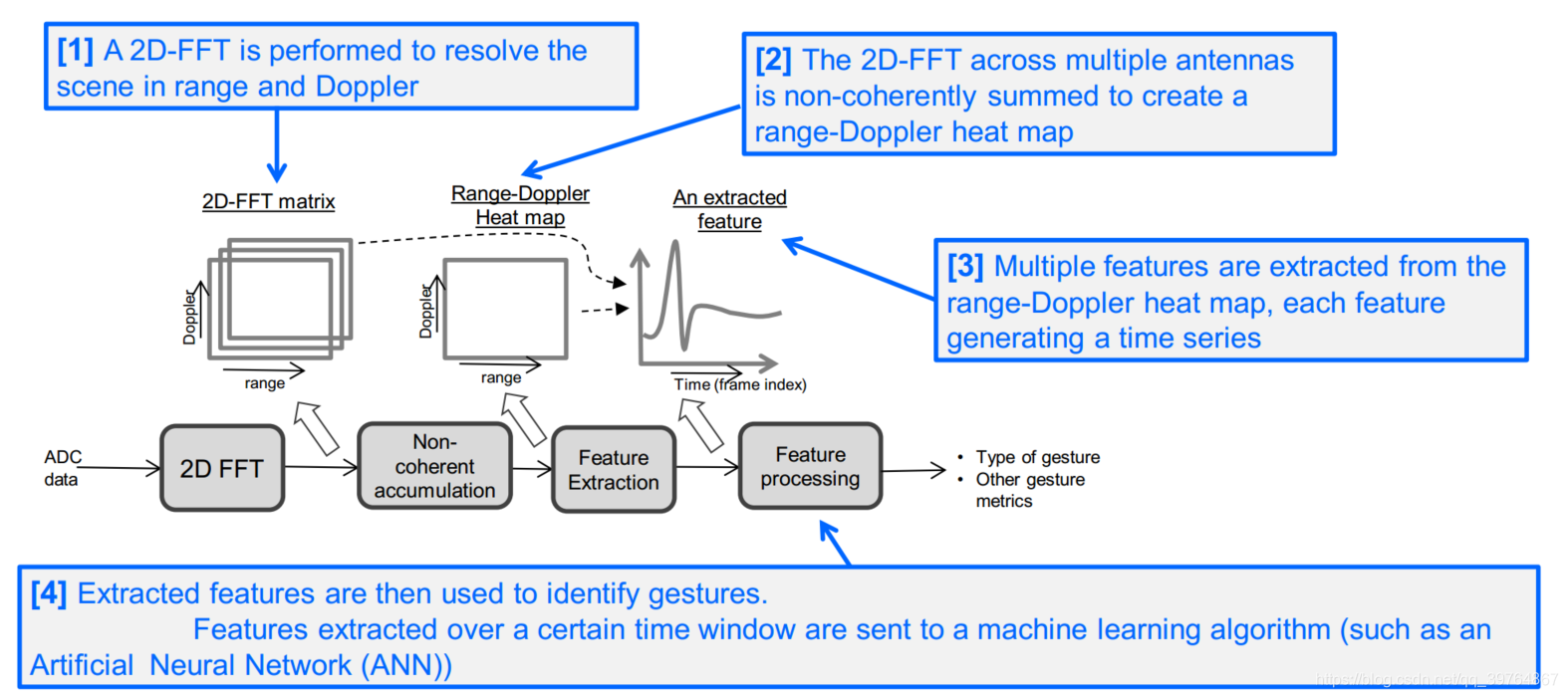

算法流程

1. 2D-FFT
   对每个接收通道的ADC数据进行处理2D-FFT操作，得到包含距离维和多普勒维的2D-FFT matrix。
2. Noncoherent accumulation/非相干累加
   对多个接收通道的2D-FFT matrix进行非相干累加，得到Range-Doppler Heat map。
3. Feature Extraction/特征提取
   在Heat map中提取多个特征，每个特征生成时间序列。
4. Feature processing/特征处理
   对特定时间窗内提取的特征，通过机器学习算法进行分类，输出对应的手势类别。

技术难点

1. 确认目标位置
   包括：目标的角度和位置
2. 雷达应具有较高的距离分辨率及角度分辨率

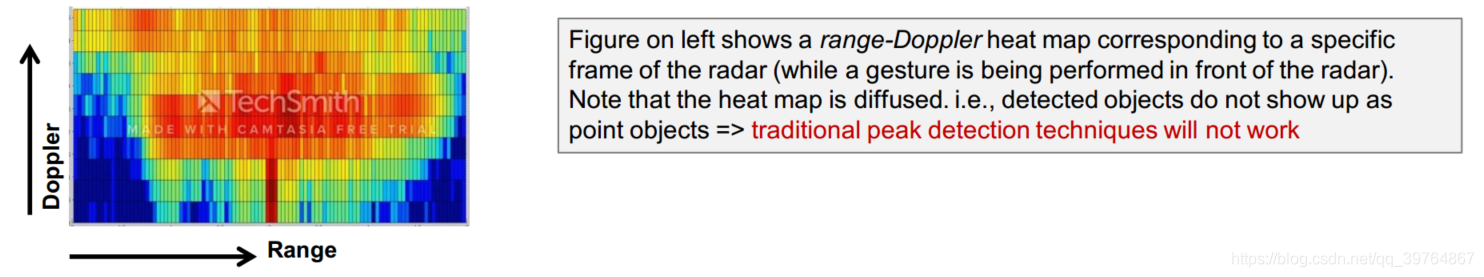

   在Heat map上尽量为点目标。下图中，由于距离、角度分辨率较低，目标进行了发散，传统的峰值检测技术将不再试用。

3. Range-Doppler Heat map中提取特定特征
   可以将特征视为从热图提取的单个数值，其值可反映特定参数的加权平均值；如：平均多普勒，平均距离，多普勒扩展等。
   其中，雷达的每一帧数据为每个特征生成一个值，通过帧序列得到每个特征的时间序列。
4. 识别和分类
   对于手势识别，在提取了多个特征后，生成特征的时间序列，利用机器学习方法识别和分类各种手势。

特征提取

1. Weighted Doppler / 加权多普勒
   对于每一帧数据的 Heat map，计算手的速度权重。
   $$V=\frac{\sum Zi.Di}{\sum Zi}$$
   其中，$i$为所有的距离数据索引，$Zi$为Range Doppler Image的值，$Di$为第$i$个索引对应的doppler value。

2. Instantaneous Energy / 瞬间能量
   检测手的存在
   $$I=\sum Zi$$
   Sum of magnitude of values of RDI data

3. Weighted Range / 距离加权
   检测手的位置
   $$V=\frac{\sum Zi.Ri}{\sum Zi}$$
   其中，$i$为所有的距离数据索引，$Zi$为Range Doppler Image的值，$Ri$为第$i$个索引对应的Range value

4. Azimuth Angle \ 水平角度
   检测手的水平角度，区分左划和右划手势。

5. Elevation Angle / 俯仰角度
   检测手的俯仰角度，区分上划和下划手势。

6. Doppler-Azimuth Correlation / 多普勒方位角相关性
   统计特征：水平角度随速度变化，区分逆时针和顺时针手势。
   $$Corr(V,A)$$

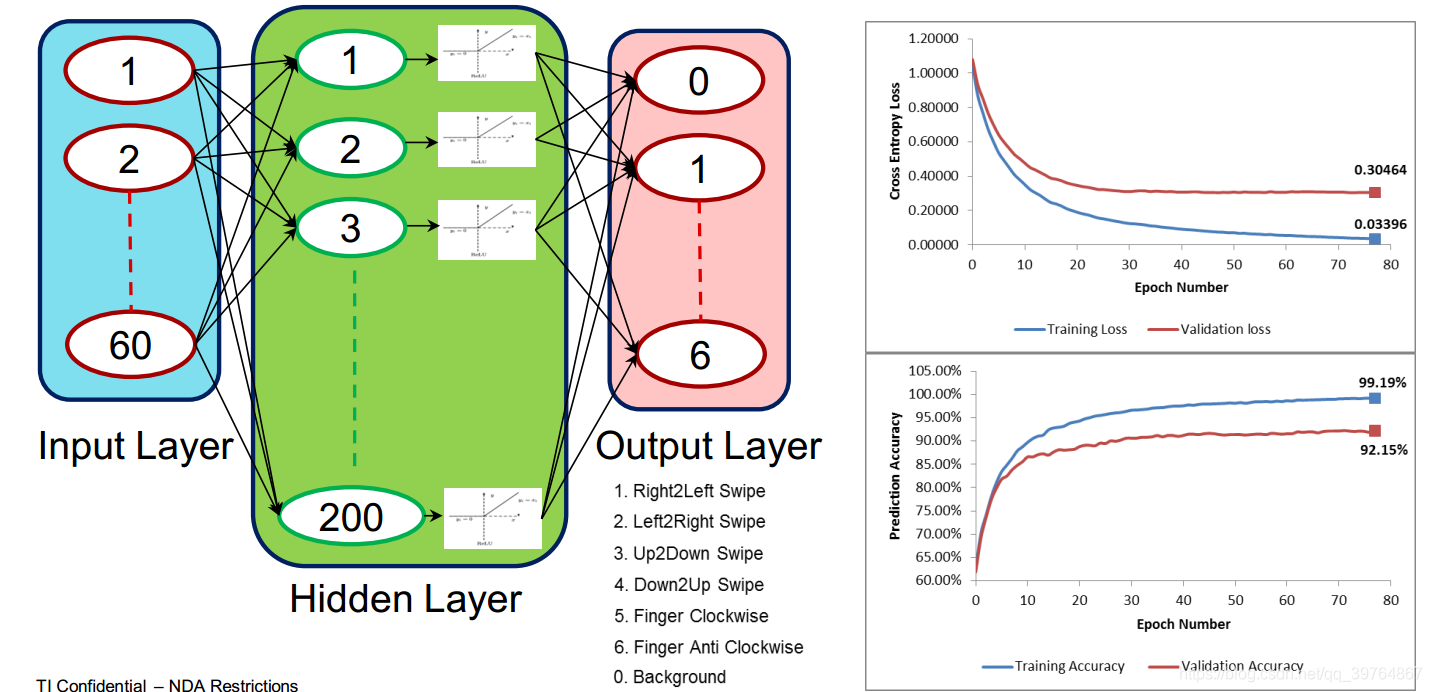

特征分类
利用机器学习的方法，训练人工神经网络模型，实现手势的分类。

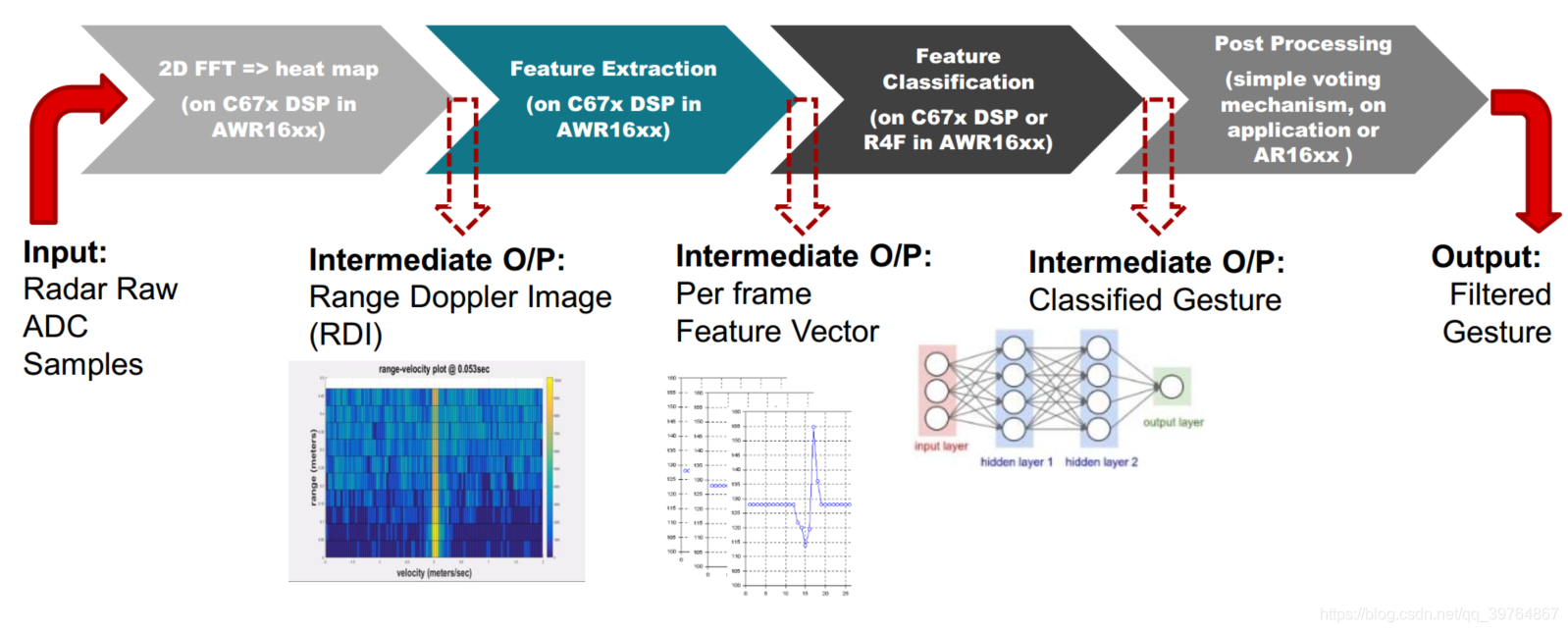

处理流程

4 手势识别及分析

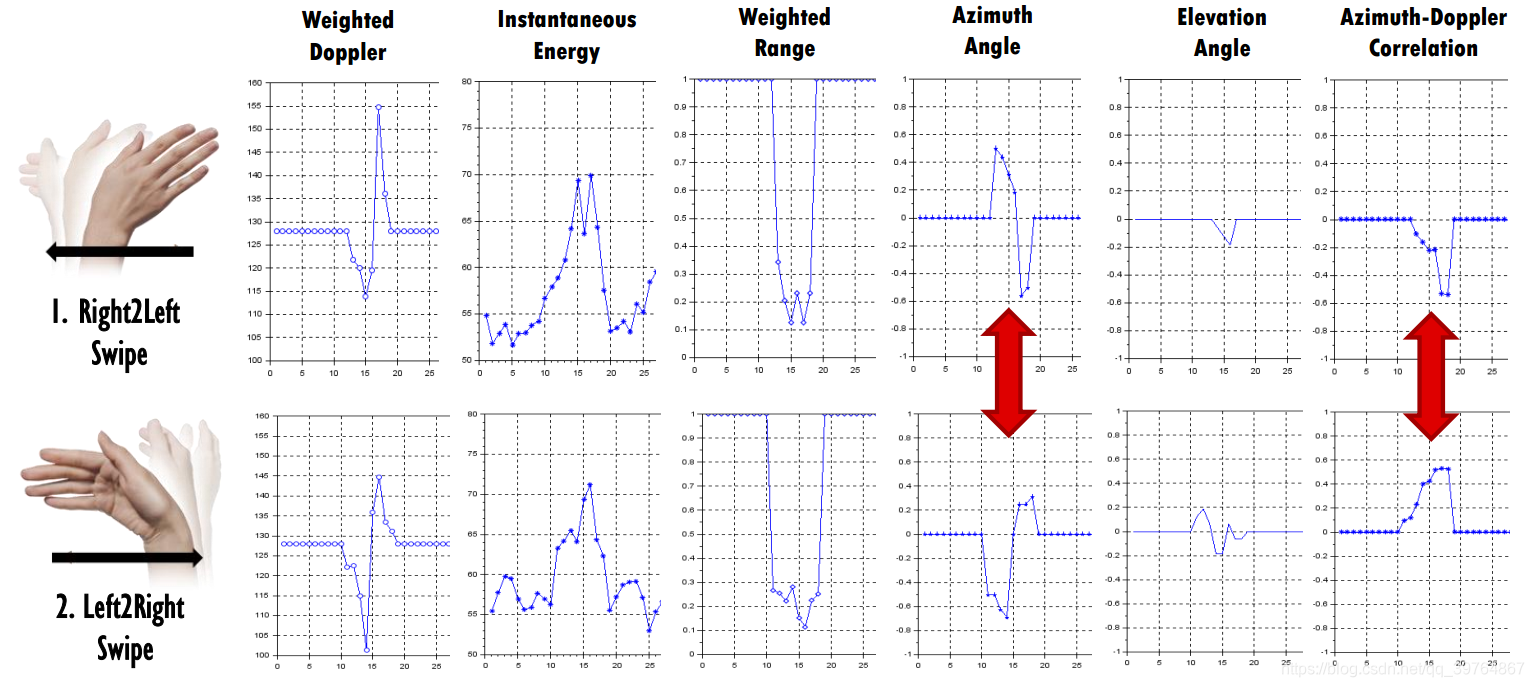

1. 左划 / 右划
   当手从左向右划动及从右向左划动时， Azimuth Angle 及 Doppler-Azimuth Correlation 均有明显的变化。

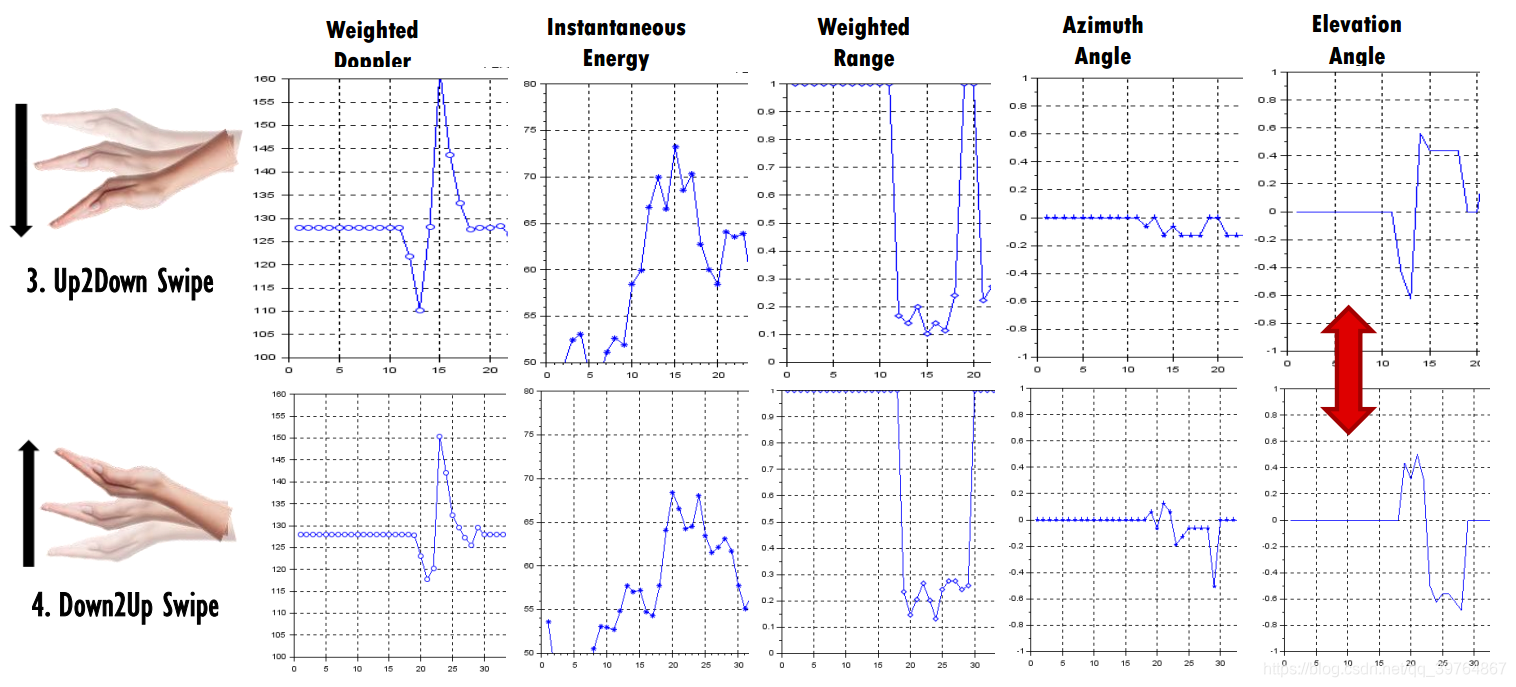

2. 上划 / 下划

当手从上向下划动及从下向上划动时， Elevation Angle 变化趋势明显相反。

3. 顺时针 / 逆时针
当手顺时针或逆时针转动时，Doppler-Azimuth Correlation分别为正相关和负相关。

参考链接 https://edu.21ic.com/m/video/3815.html
如有任何问题，欢迎私信讨论交流。
