BMS基础之锂电池充放电特性

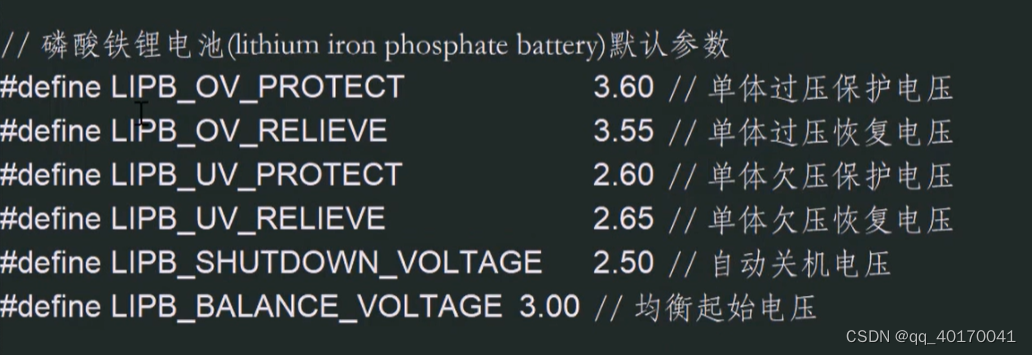

磷酸铁锂电池

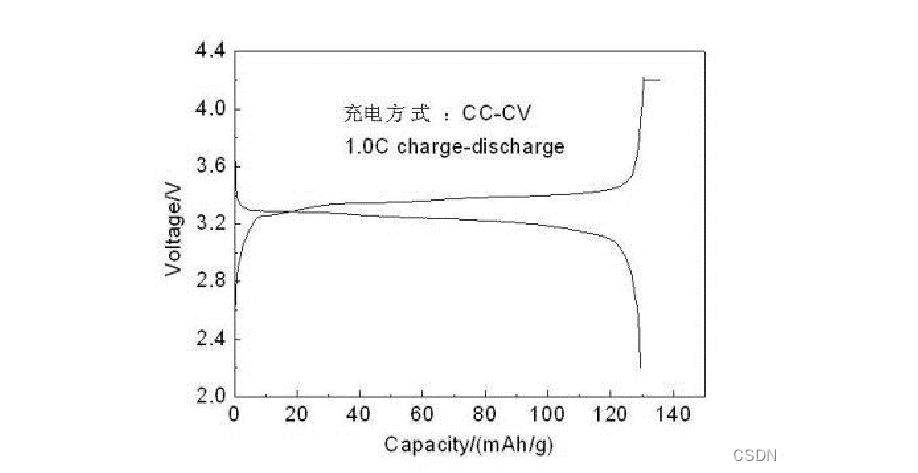

它充电在3.3V以后，会有一个猛地增加，所以3.3v其实就是他的饱和电压，如果继续充电就会损坏电池，同理放电到一定程度电压就会急剧下降，过放也会损坏电池（充放电截止电压）

三元锂电池

离子电池充电需要控制它的充电电压，限制充电电流和精确检测电池电压。锂离子电池的充电特性与镉镍、镍氢的充电特性完全不同。锂离子电池可以在它的放电周期内任一点充电，于且可以非常有效的保持它的电荷，保持时间比镍氢电池长两倍以上。锂离子电池开始充电时电压缓慢上升，充电电流逐渐减小，当电池电压达到4.2V左右时，电池电压基本不变，充电电流继续下降，判断锂离子电池充电是否结束的方法是利用检测它的充电电流，当它的充电电流下降至某一定值(就是我们通常说的充电截止电流)时结束充电。

例如锂离子电池的充电电流降到40mA(典型值为起始充电电流的5%左右)时结束充电，也可以在检测到锂离子电池达到4.2V时启动定时器，在一定的时延后结束充电。这时充电电路应有一个精度较高的电池电压检测电路，以防止锂离子电池过充电。雲要指出的是;锂离子电池不需要涓流充电(备注:特指充电快结束后)

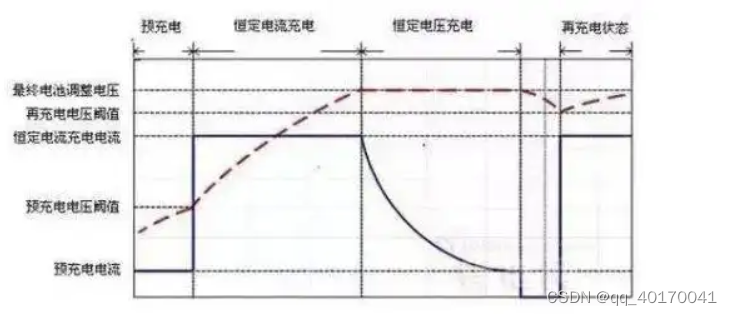

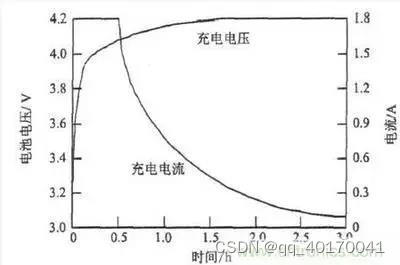

锂电池的充电方式是限压恒流，都是由IC芯片控制的，典型的充电方式是:以三元锂电池充电为例，先检测待充电电池的电压，如果电压低于3V，要先进行预充电，充电电流为设定电流的1/10，电压升到3V后，进入标准充电过程。标准充电过程为:以设定电流进行恒流充电，电池电压升到4.20V时，改为恒压充电，保持充电电压为 4.20V。此时，充电电流逐渐下降，当电流下降至设定充电电流的1/10时，充电结束。下图为充电曲线。

阶段1:涓流充电–涓流充电用来先对完全放电的电池单元进行预充(恢复性充电)。在电池电压低于3V左右时采用涓流充电，涓流充电电流是恒流充电电流的十分之一即0.1c(以恒定充电电流为1A举例，则涓流充电电流为100mA)

阶段2:恒流充电–当电池电压上升到涓流充电阈值以上时，提高充电电流进行恒流充电。恒流充电的电流在0.2C至 1.0C之间。电池电压随着恒流充电过程逐步升高,一般单节电池设定的此电压为3.0-4.2V

阶段3:恒压充电–当电池电压上升到4.2V时，恒流充电结束，开始恒压充电阶段。电流根据电芯的饱和程度，随着充电过程的继续充电电流由最大值慢慢减少，当减小到0.01C时，认为充电终止。(C是以电池标称容量对照电流的一种表示方法，如电池是1000mAh的容量，1C就是充电电流1000mA）

阶段4:充电终止–有两种典型的充电终止方法:采用最小充电电流判断或采用定时器(或者两者的结合)。最小电流法监视恒压充电阶段的充电电流，并在充电电流减小到0.02C至0.07C范围时终止充电。第二种方法从恒压充电阶段开始时计时，持续充电两个小时后终止充电过程。

上述四阶段的充电法完成对完全放电电池的充电约需要2.5至3小时。高级充电器还采用了更多安全措施。例如如果电池温度超出指定窗口(通常为0℃至45℃)，那么充电会暂停。充电结束后,如检测到电池电压低于3.89V将重新充电。

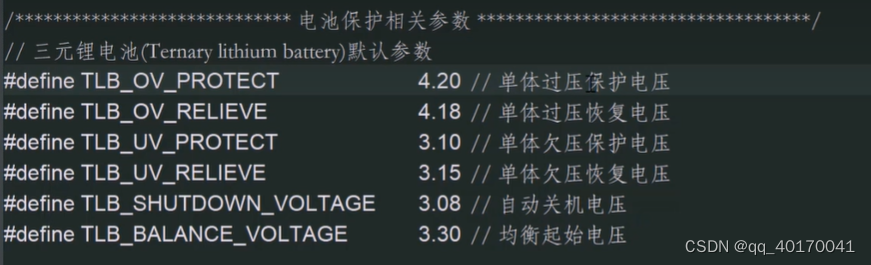

下面是三元锂电池保护的一些参数

• 单体过压保护电压࿱
