【数字IC/FPGA】Verilog实现排序算法

本文介绍了如何使用Verilog语言设计和实现排序算法,从2输入比较器开始,逐步构建到4输入和8输入的排序器。通过仿真波形和RTL视图验证了设计的正确性,详细展示了设计过程和代码示例。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

方法

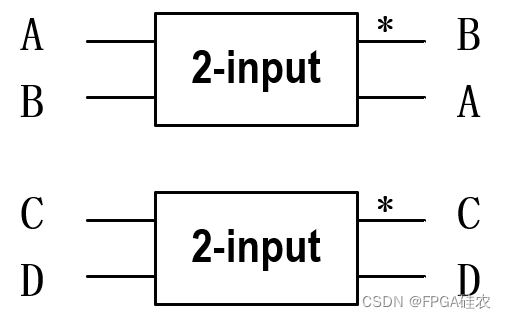

先设计2输入的比较器,输入为A,B,输出为MAX(A,B),MIN(A,B)
在这里插入图片描述

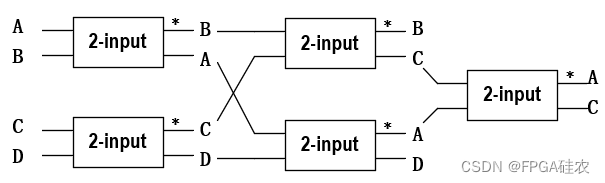

再根据若干二输入比较器,设计四输入的排序算法:
如下图所示,AB,CD分别经过2输入比较器,得到B,A,C,D,满足
B>A,C>D,则易知,B=MAX(C,B)即为四个数中的最大值,D=MIN(A,D)为四个数中的最小值,至于剩下的A,C,进行比较后,分别为第二大和第三大的数。
在这里插入图片描述
再根据4输入排序器设计8输入排序器,如下图所示,经过第一轮排序后,有
B>C>A>D
H>F>E>G
再将BCHF进行排序,可得到8个数中的最大值H和次大值B,对ADEG进行排序,可得到8个数中的最
