功率放大电路工作状态

功率放大电路其功能就是放大幅度小的信号，让信号有足够的功率来驱动大功率的负载（比如继电器，电动机）

之前设计电路用单片机IO口直接驱动继电器，发现驱动不了，感觉应该是驱动能力不够，添加一个三极管放大电路，让继电器正常工作。

根据功率放大电路静态工作点不同，分为甲类，乙类，甲乙类。

（1）甲类

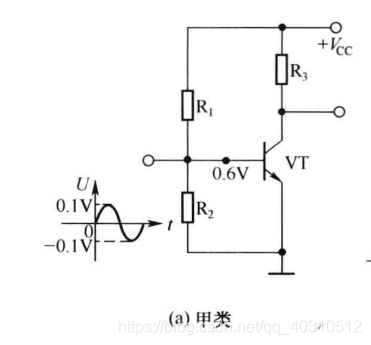

电路图：

工作原理：电源VCC经过R1,R2分压为VT基极(b)提供0.6V电压，VT处于导通状态，当交流信号正半周加到VT基极，使VT基极电压上升，VT处于放大状态，信号放大从集电极(c)输出；

                                                                                                                                    当交流信号负半周加到VT基极，使VT基极电压下降，VT依然处于放大状态，信号放大从集电极输出；

由于甲类基极电压范围为0.5V-0.7V,所以此放大电路适合小信号，如果信号大，会产生失真。

（2）乙类

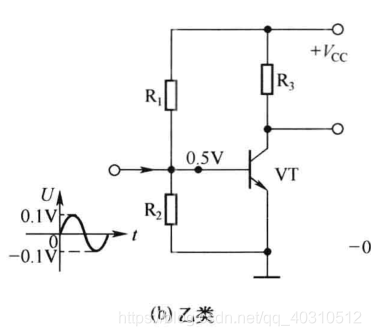

电路图：

工作原理：电源VCC经R1,R2分压为三极管基极提供0.5V电压，当信号正半周送到VT基极，VT高于0.5V, VT导通，VT进入放大状态，信号放大从集电极输出

                                                                                                     当信号负半周送到VT基极，VT低于0.5V,VT不能导通

                                                                                                     只有 半个周期处于放大状态。

（3）甲乙类

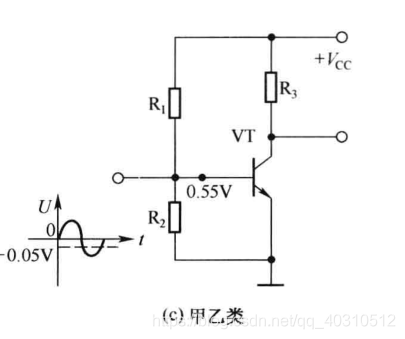

电路图：



工作原理：电源VCC经R1,R2分压为VT基极提供0.55V电压，当信号正半周送到VT基极，VT处于放大状态，信号从VT集电极输出

                                                                                                 当信号负半周送到VT基极，分为2个阶段，低于-0.05V，VT截止，0到-0.05V，VT放大，

                                                                                                 只有大半个周期在放大状态。



总结：甲类功放电路能放大整个正，负周期交流信号。乙类功放能放大半个周期交流信号。甲乙类功放能放大大半个周期交流信号。





如有错误，欢迎批评指正！！
