TTL门电路主要是由三极管构成

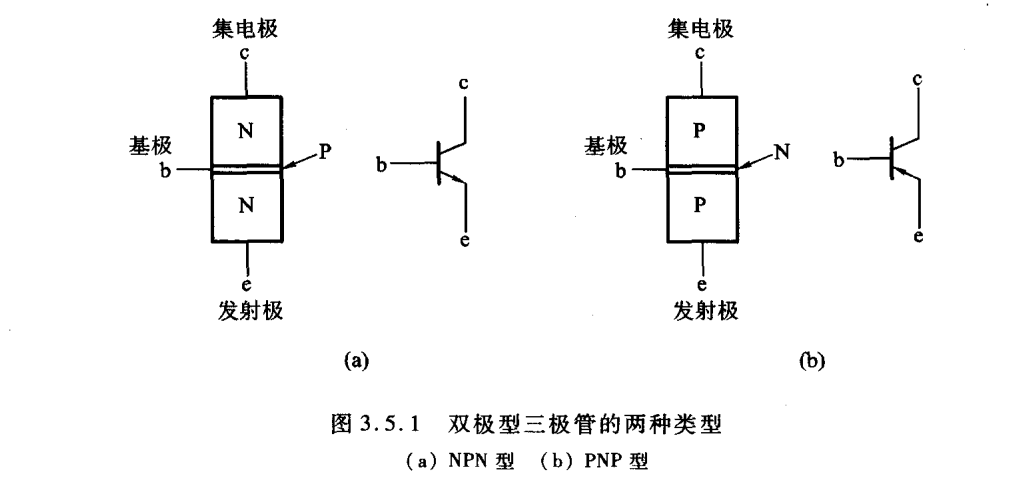

三极管分为PNP型和NPN型
在这里插入图片描述
三极管特性和二极管特性相似，因为都是由PN结构成

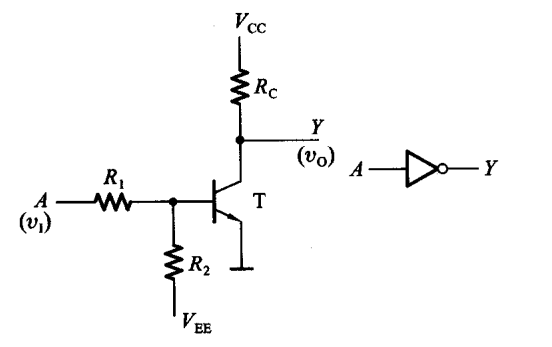

1、三极管反相器

在这里插入图片描述

2、TTL反相器

在这里插入图片描述

3、TTL与非门

在这里插入图片描述

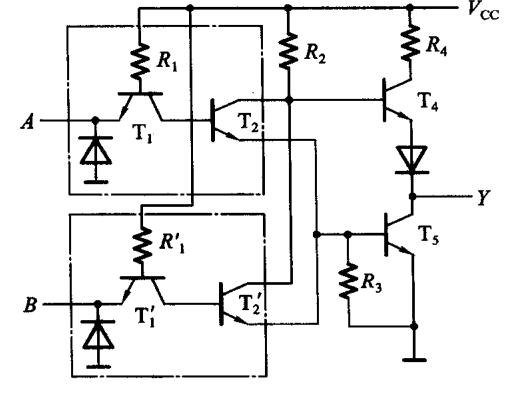

4、TTL或非门

在这里插入图片描述

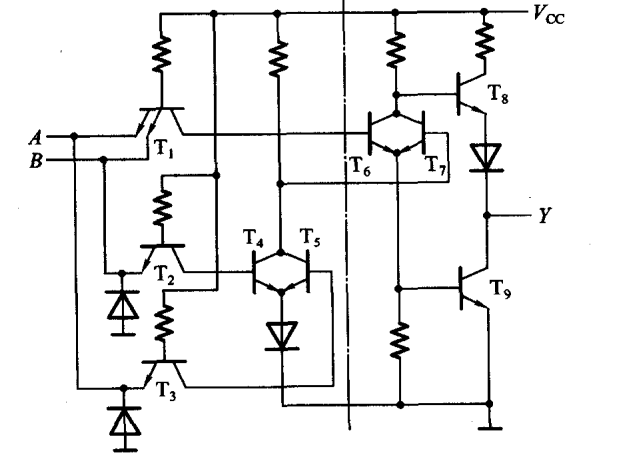

5、TTL异或门

在这里插入图片描述

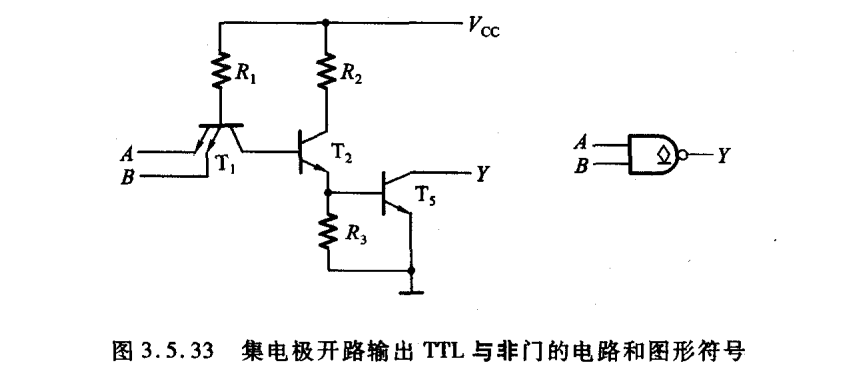

6、集电极开漏输出的门电路（OC门）

在这里插入图片描述
在符号上，OC门与OD门相似

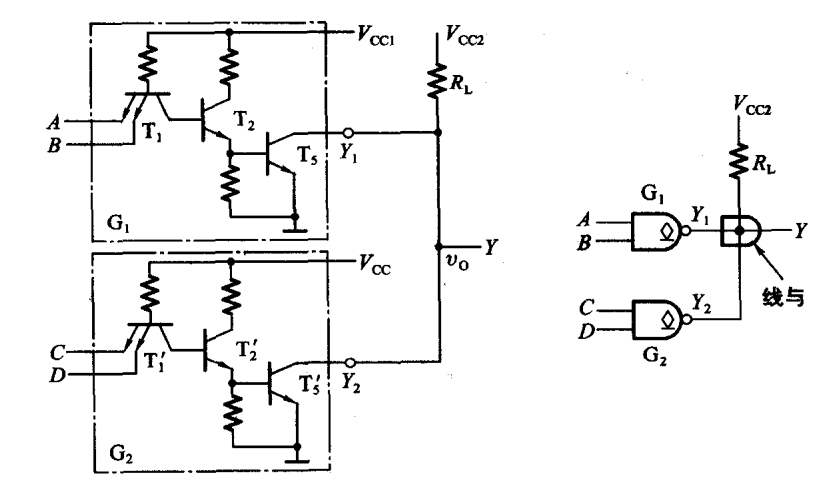

OC门也可以设计线与逻辑

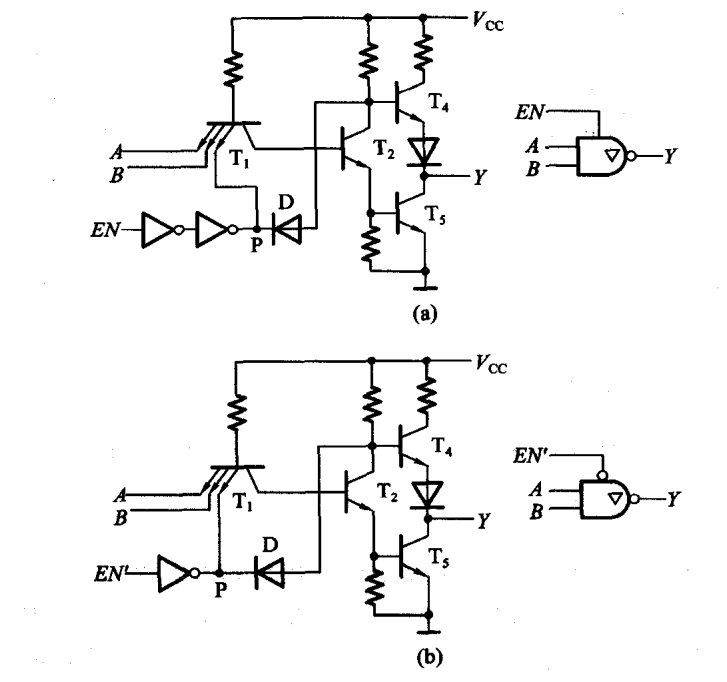

7、三态输出门电路（TS门）

在这里插入图片描述
由符号可以看出，前者是EN高电平有效，EN为低电平输出高阻态；后者是EN低电平有效，EN为高电平输出高阻态。
应用与CMOS的三态门相似

注：以上图片均截取自《数字电子技术基础（阎石）》
