I2C协议

I2C注意事项

I2C EB配置

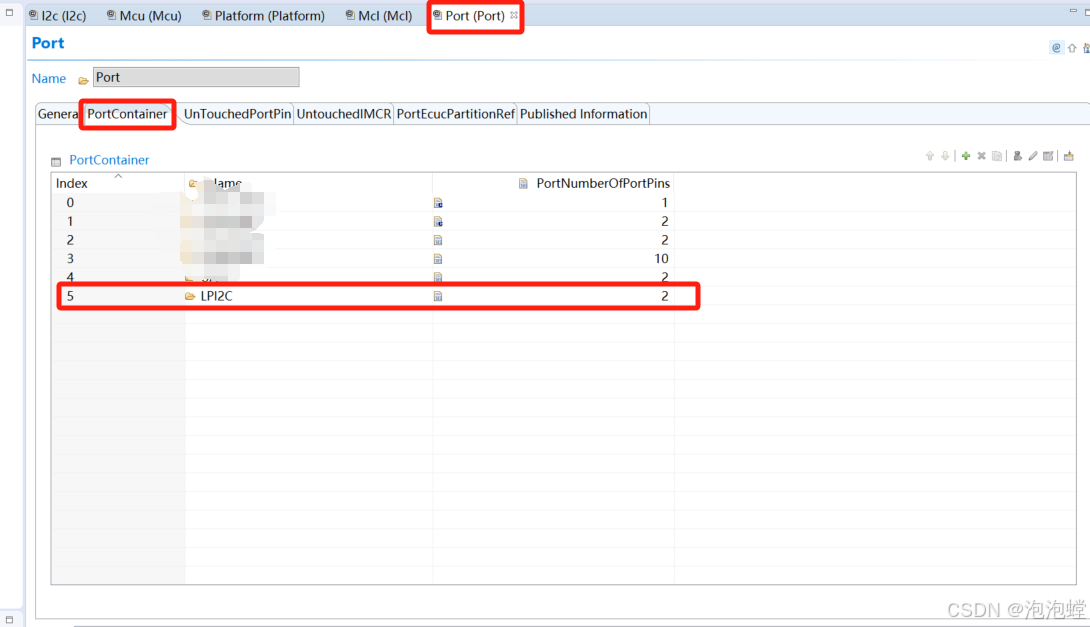

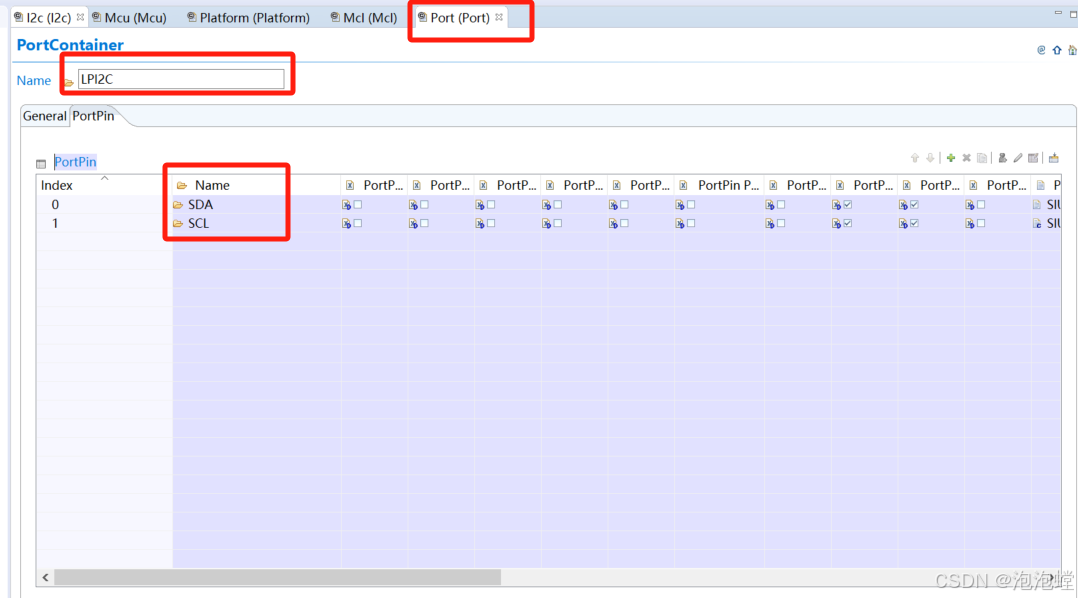

port模块配置

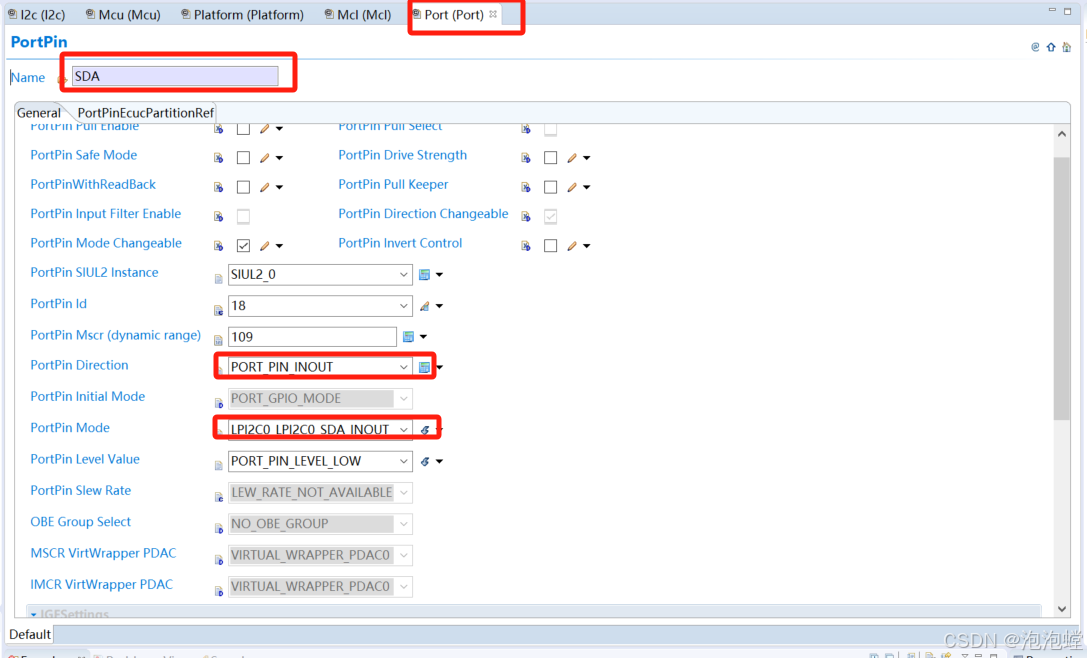

引脚需要配置为IN_OUT模式，时钟线和数据线都需要配置为IN_OUT

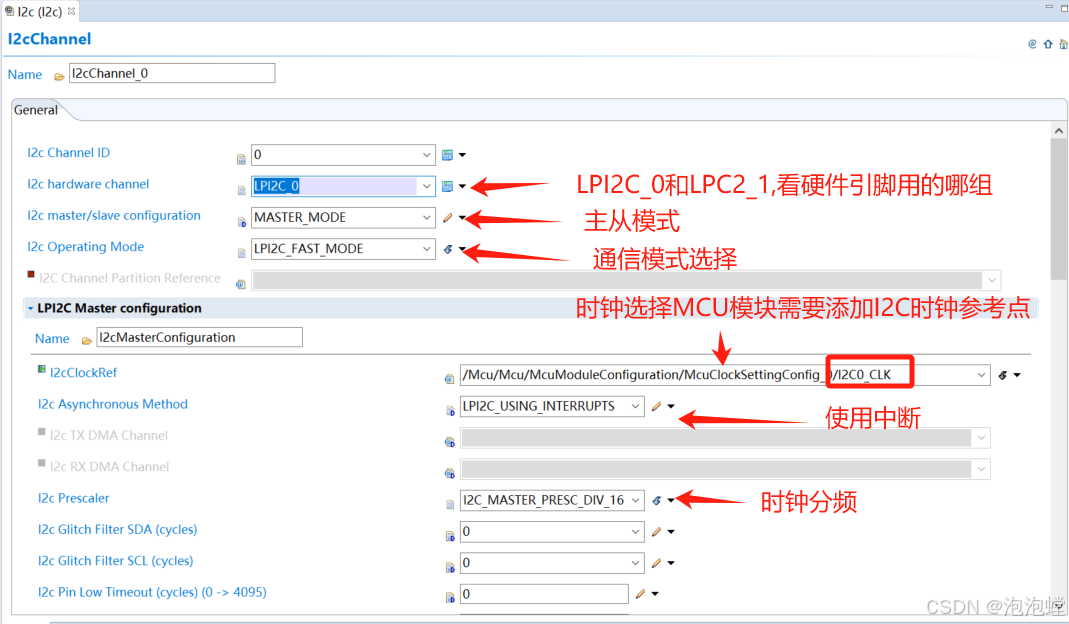

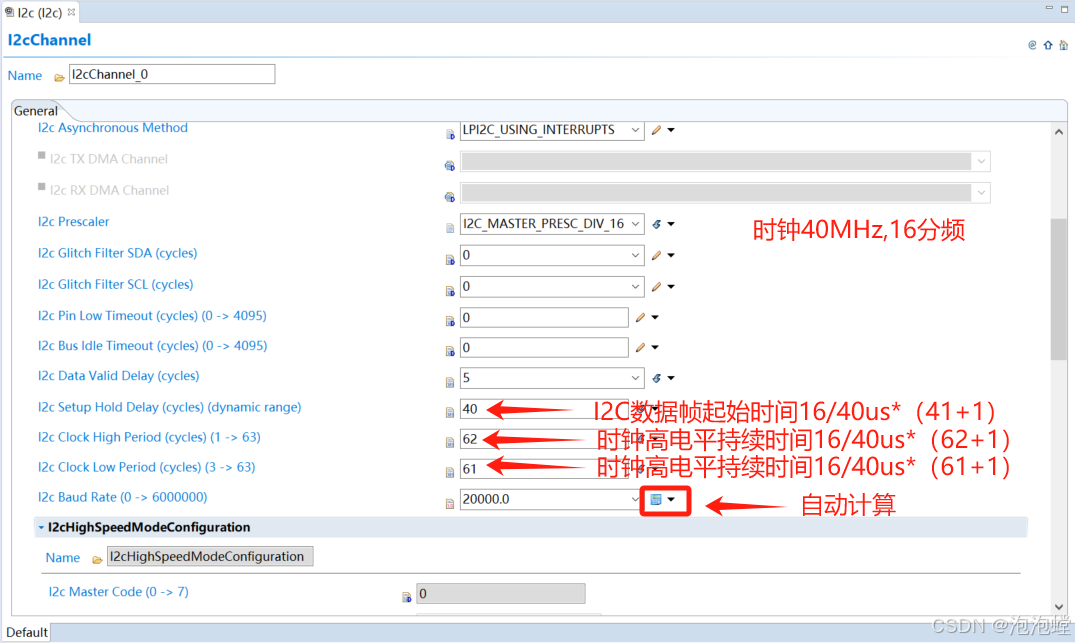

I2C模块配置

MCU模块配置

I2C时钟需要选择AIPS_SLOW_CLK时钟，目前配置的是40MHZ

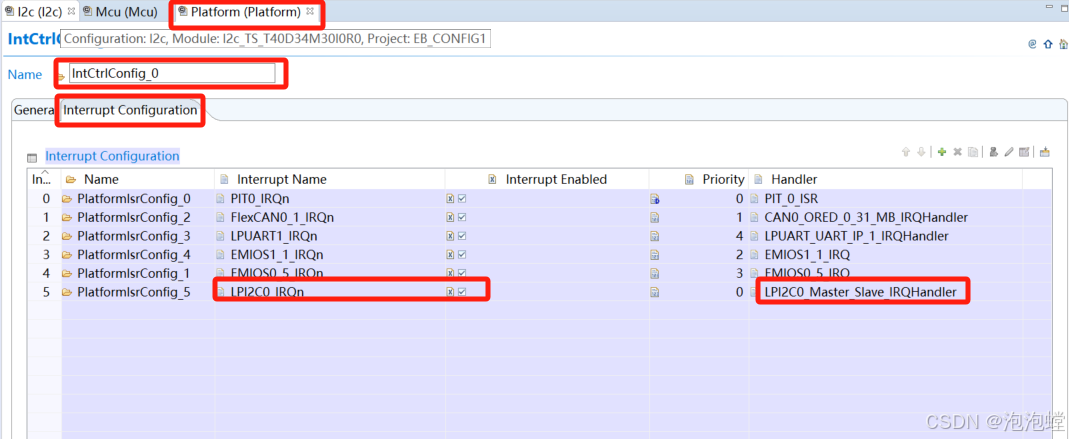

platform 模块-开启I2C中断
