论文:Slabforge: Design Software for Slab-Based Ceramics

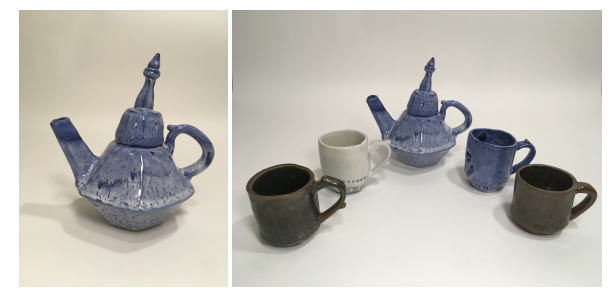

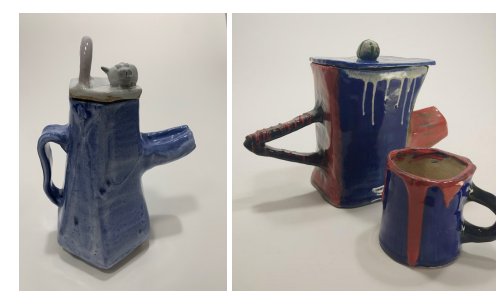

这篇论文介绍了一个名为Slabforge的开源网络应用程序,它是为基于平板的陶瓷设计而开发的。Slabforge允许用户设计一系列简单的三维形式,然后生成平面图案和匹配的3D打印模具,这些模具支持构建这些形式。这项研究是在作者自己的陶瓷实践背景下开发的,并描述了在入门陶瓷课程中使用Slabforge创建茶具的研究结果。作者利用这些经验对材料、手工艺、数字制造和软件之间的关系进行了批判性反思,并介绍了在项目过程中遇到的三种摩擦主题。

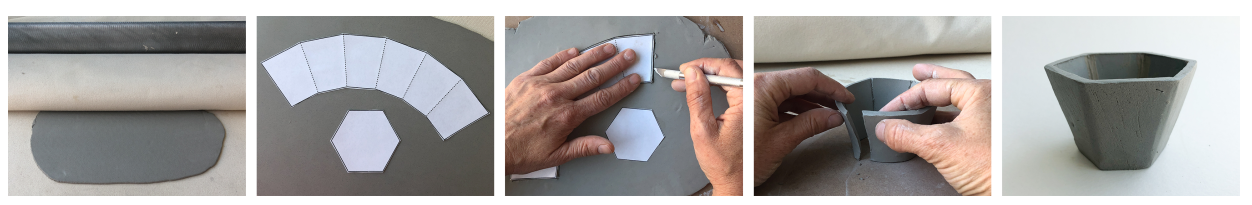

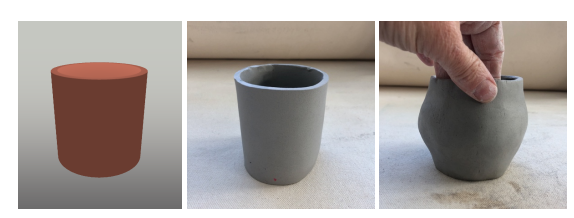

板的建造过程(slab-building process):一块粘土被卷成一块板,然后在上面放置一个Slabforge模板,形状是用粘土切割并组装。
1. Introduction
- 背景: 介绍了基于平板的陶瓷制作方法,即通过滚动泥板、切割图案,然后将切割的泥板折叠成三维设计。
- Slabforge: 作为一个设计工具,旨在简化模板制作过程,提高设计效率。
2. Background and Related Work
- 材料特性: 讨论了泥土的物理特性及其在陶瓷制作中的重要性。
- 2D到3D软件: 探讨了其他领域中将二维图案组装成三维设计的相关软件。
使用平板构建陶瓷形态在概念上与其他通过将二维片材组装成三维形状的建造过程相似。例如,可以通过切割和折叠平面纸张来制作3D纸质雕塑,服装和其他三维纺织品,如枕头和填充动物玩具,可以通过缝制平面布料片制作而成。盒子和其他形态可以通过从木材或其他材料的平板上切割出来,然后粘贴或压力装配而成。
已经开发了多种软件,这些软件通过组装二维图案来支持三维设计的构建。例如,Hypergami和Javagami是两种工具,它们使用户能够创建和装饰三维纸质雕塑[9]。一个人通过组装和装饰不同的经典几何形状来设计一个模型。然后,软件将设计转换成可以打印、剪切和粘贴在一起的平面模板。类似的商业软件PePaKuRa支持构建更广泛的三维纸质模型[20]。templatemaker.nl 是一个基于网络的应用程序,使人们能够设计不同类别的纸张形态,即盒子和其他容器[32]。
纺织品图案设计软件以类似的方式工作。例如,Seamly Me和Seamly 2D是一套开源软件,允许设计师根据身体测量创建平面图案[35][36]。在这种情况下,平面图案缝合在一起以创建(三维)服装。Plushie是类似的软件,它生成填充动物的图案[19]。
还开发了一系列软件,用于从激光切割的纸板、木材和其他材料的平板创建三维形态。MakerCase是一个简单的基于网络的工具,用于设计带指接的盒子[14]。郑等人的Joinery软件支持一系列不同类型的接合方式 - 包括指接、标签和缝制接缝[37]。
粘土具有独特的物理属性组合,使得使用现有软件变得不可行。粘土板是厚实且三维的(像木材),但同时也具有弹性和可弯曲性(像织物)。粘土片可以无缝组装,不需要任何粘合剂或互锁接缝,只需将它们压在一起即可。此外,人们想要在粘土中构建的形式是独特的。大多数功能性陶瓷是设计用来存放或携带物品的防水容器,包括液体和食物。虽然人们可以想象将其他软件创造性地用于陶瓷制作,我们的软件与许多这些以前的工具有共同之处,但粘土的材料特性在任何这些软件中都没有被捕捉或支持。
3. Slabforge (Slabforge)
- 动机与方法: 作者通过个人学习陶瓷制作的经验,提出了Slabforge的开发动机。
- 软件介绍: Slabforge是一个基于浏览器的开源应用程序,支持设计锥形和柱形两种形式的陶瓷。

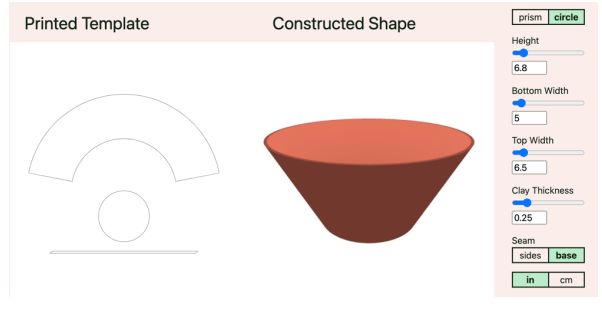

- 用户界面: 描述了软件的三个面板,包括打印模板预览、构建形状预览和形状参数调整滑块。

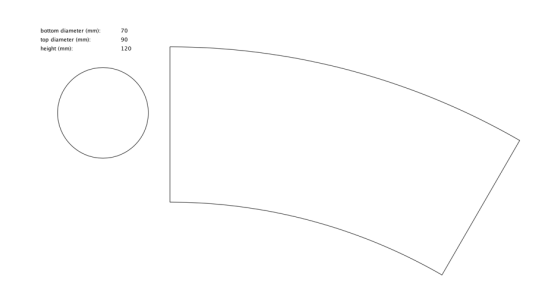

从我们的软件草图截图显示简易杯模板

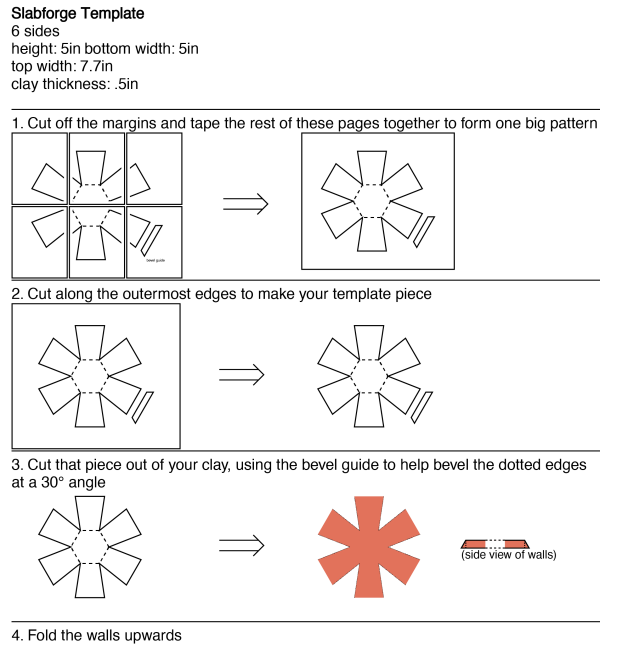

我们创建了一个软件草图来生成圆锥形模板,如上图展示了该软件的截图。这个简单的程序使得为一系列杯子和碗生成参数化定义的模板变得容易。对形态的调整可以快速进行,并且生成的数字记录我们的实验,用以记录我们的探索。如果物理模板丢失了,它可以迅速地重新创建。
该程序允许我们以一种新的方式设计和使用模板。它让我们能够快速而流畅地尝试许多不同的形态。正如我们所希望的,我们的更多注意力可以集中在粘土上。此外,通过降低模板制作的成本,软件使我们能够尝试我们之前不会尝试的形式。
4. Explorations

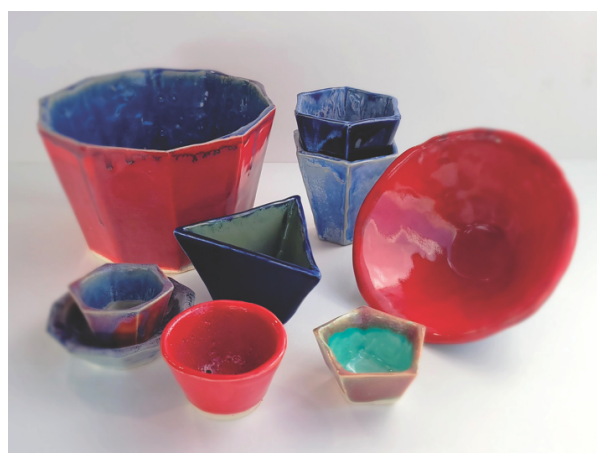

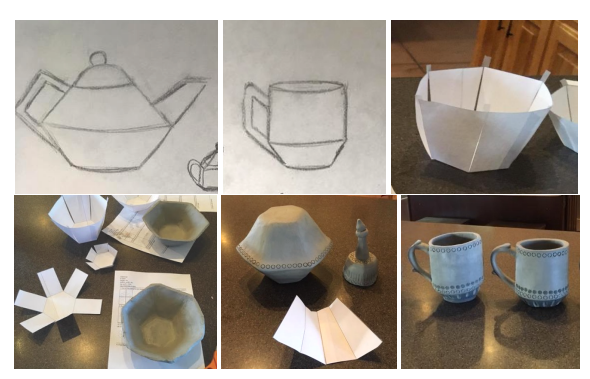

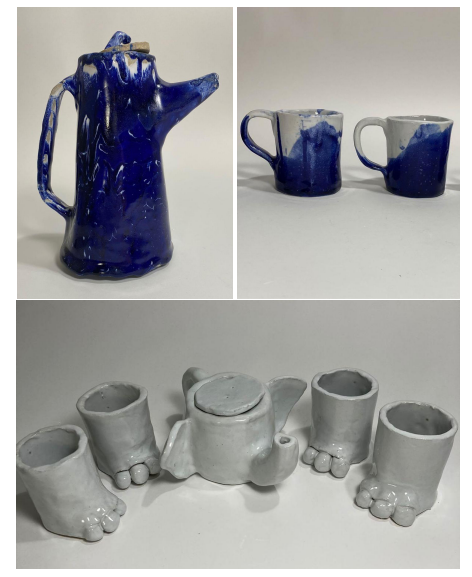

- 个人使用: 使用Slabforge设计和构建了一系列不同形状和大小的杯子、碗和植物盆。
Slabforge构建的作品涵盖了许多范围——包括许多不同形状和大小的圆锥形和棱柱形。我们在信纸大小的复印纸上打印了一些模板。这对于可以适合在一张纸上的小形态来说效果很好,但是对于需要从多张纸切割并粘贴在一起的大模板来说就比较麻烦了。我们发现使用激光切割机或手工切割机切割模板更可取。这允许我们快速地从耐用材料中切割它们。从织物或亚克力片切割的模板可以保留并重复使用。
我们发现在这些更持久的模板上标记Slabforge设计的尺寸是有用的,这样如果它们损坏了,我们可以重新制作它们,并且在构建形态时有尺寸参考。

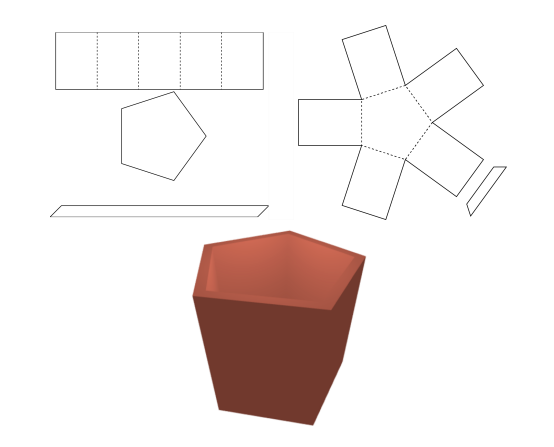

我们发现侧缝和底缝模板有不同的优势,并导致了不同的工作风格。侧缝模板有更多的接缝,这使得用它们制作的部件更具挑战性。它们提供了更多失败的机会,因为如果组装不当,每个接缝都可能是裂纹的潜在部位。然而,使用这种类型的模板更容易保持几何形状。棱柱形态的边缘自然被强调。

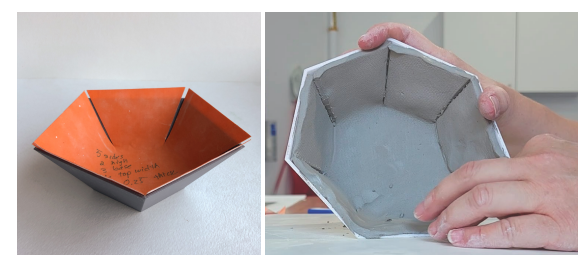

本文探索了使用和不使用3D打印的凹形模具来制作作品。为了创造一个基于模具的作品,我们首先打印一个模具和匹配的模板,见图8左侧。在将粘土放入模具之前,我们在其内部涂上一层食用油,作为无毒的脱模剂。然后我们使用2D模板切割粘土,并将其压入3D打印的形态中,见图8右侧。粘土需要24-48小时来干燥。由于干燥过程中它会从模具的侧面收缩,因此可以很容易地移除。
模具在建造过程中以及干燥时为粘土形态提供了物理支撑,使我们能够创造出清晰、对称的形状,这在完全手工工作时很难实现。模具还允许我们建造那些手工制作不可能或极其困难的形状,包括如果没有支撑结构就会因自身重量而塌陷的低碗,以及有许多面的棱柱形状。
5. Reflection
- 代表性不协调: 讨论了软件设计和实际泥塑之间的差异,以及这种差异带来的问题。
- 计算阴影: 软件如何改变设计过程和手工艺过程的本质。
- 计算平衡: 讨论了在设计软件时如何平衡计算复杂性和手工艺价值。
6. Conclusion and Future Work
- Slabforge的意义: 作为一类计算设计工具的实例,展示了计算在特定领域应用的潜力。
- 未来工作: 作者表达了对开发类似工具的兴趣,这些工具可以应用于更广泛的制作实践。
论文提出了一些有关技术与手工艺融合的重要问题,尤其是在设计软件时如何平衡技术创新和传统工艺的价值。此外,论文还探讨了如何通过软件工具来支持和增强传统手工艺,而不是取代它们。
