今天上司指派了一个新任务，要求材质按照实际比例覆盖上物体，即如果有一块10X10的玻璃，但是贴图是1X1，那么贴图则需要100份，如果贴图是10X10，那么只要贴图左下角的那一部分。
解决方法：

1. 如果用的是Image组件 ，那么操作将会特别简单，只需要先将贴图的 Texture Type改为Sprite，然后把精灵作为Image的数据源，然后将Image组件的Image Type改为Tiled即可，此时自由改变Image组件的大小，发现变大时贴图增加渲染的部分，变小则减少渲染的部分；

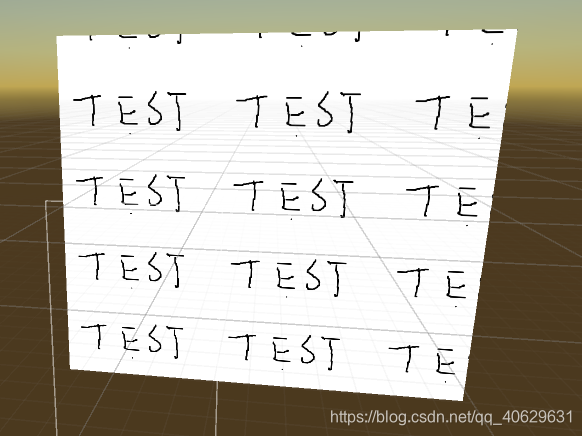

   变大时：
   变小时：

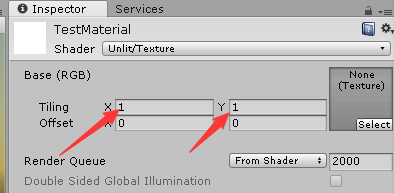

2. 用的不是Image组件，而是其他组件，此时则需要通过material组件赋予其材质，material中有一个shader选择，我们选择Unlit/Texture，通过改变Tiling中的X数值和Y数值决定渲染的数量，其中X控制的是横向，Y轴控制的是纵向，值是多少，就代表渲染多少个贴图（材质）；
   这里我们拿Cube举例。

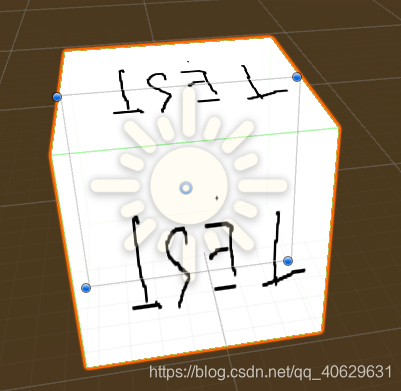

   先将图片精灵给材质，然后将材质给Cube，效果如下：每个面只渲染了一个。

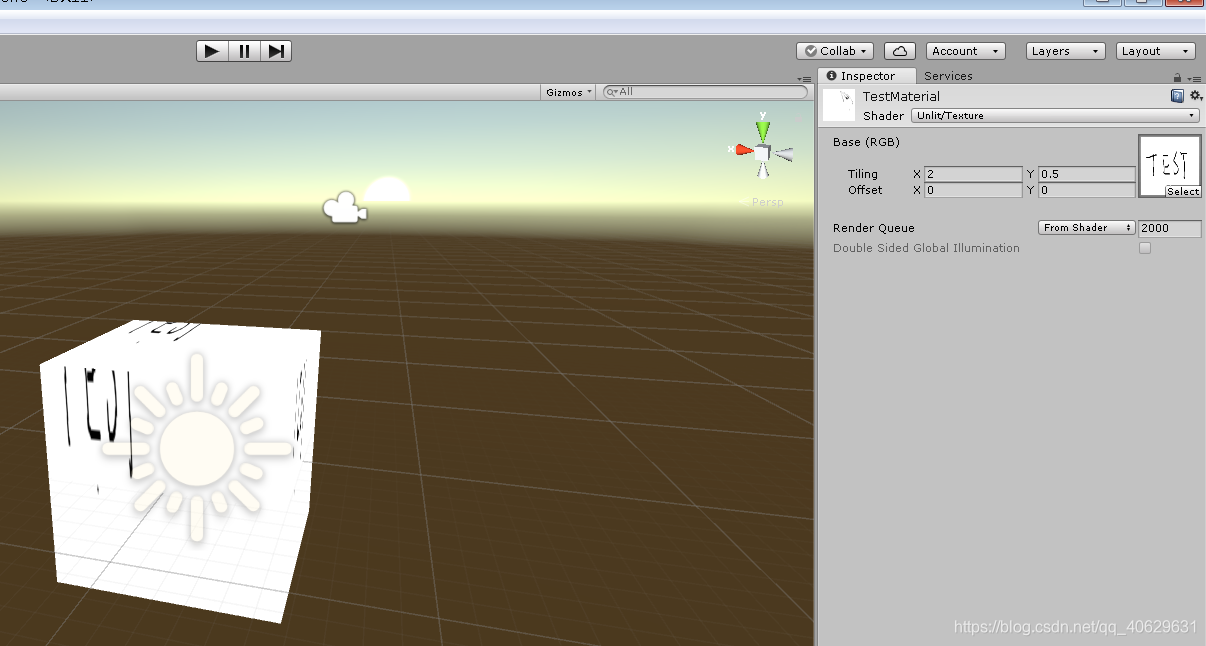

   现在我们尝试改变一下material中的shader材质中的Tiling属性，将X改为2，Y改为0.5，效果如下：Y轴只显示一半没有问题，但是X轴应该显示两个，但是却只显示了一个。

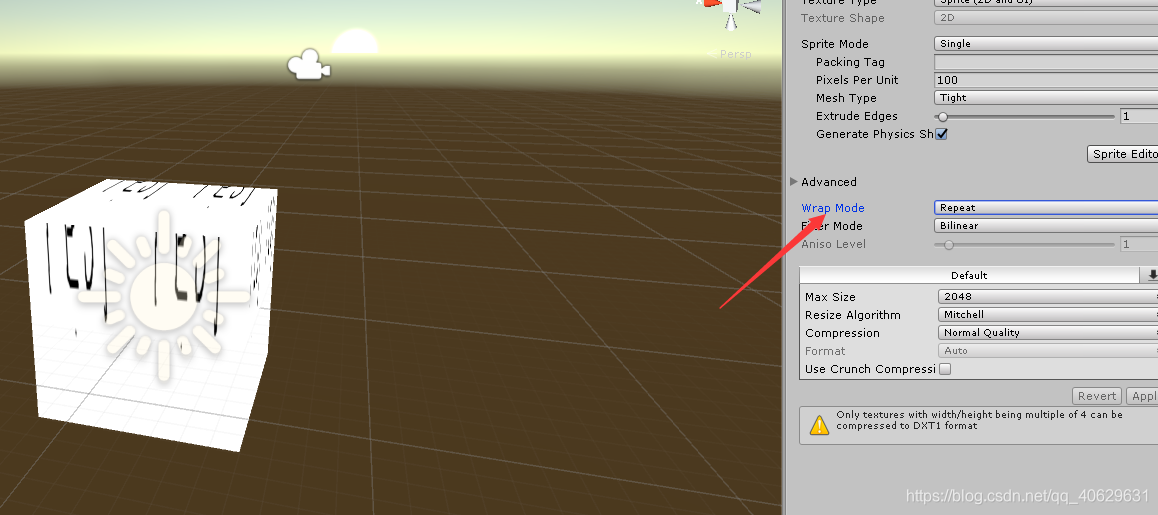

   这是因为我们没有将图片精灵的Wrap Mode改为Repeat，改完之后就显示就正常了

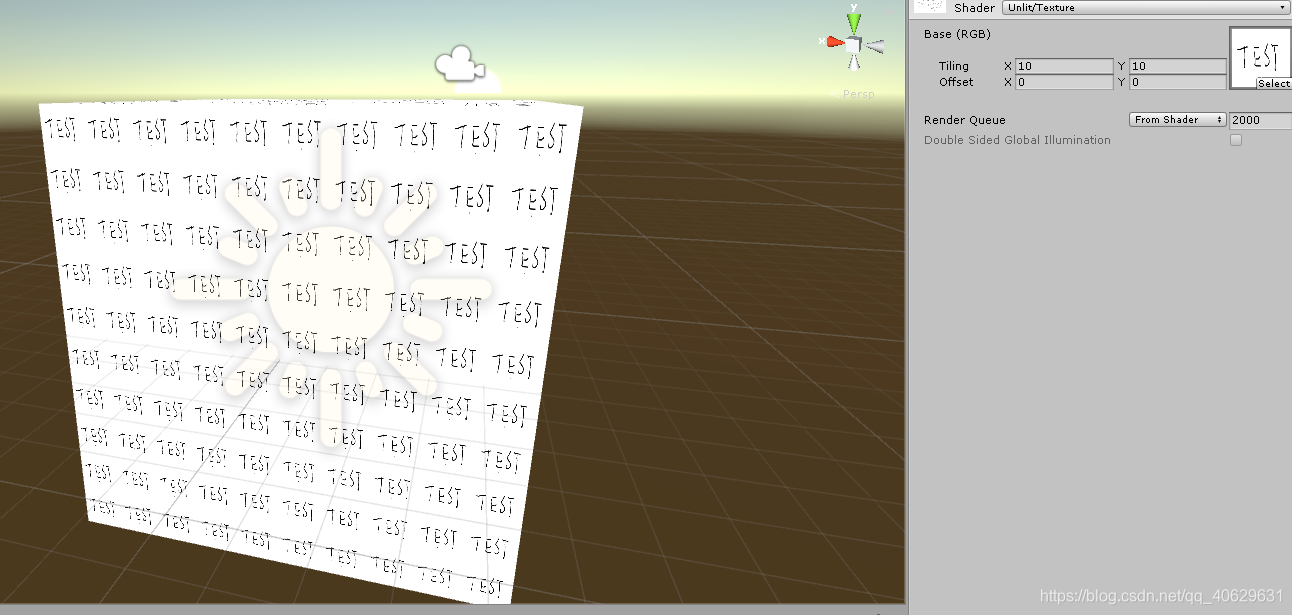

   假设Cube每个面是10X10，但是贴图只有1X1，将Tiling的X和Y分别改为10，效果如下：
   这种方法需要通过代码拿到需要渲染的物体与材质的宽高比，然后将比例给予Tiling，则可以正常显示，但是存在一个问题，如果多个物体同用一个材质，但是他们的尺寸又不一样，这就会导致数据混乱，接下来我们进入第三种方法，通过控制uv值一劳永逸。
3. 通过提前设置好UV值，避免多个物体共用一个材质起冲突；
   简单说一下我对UV的理解，U就是要渲染的横轴方向，V就是要渲染的纵轴方向，W是Z轴（这里暂不讨论），通常取值在0~1，设置好需要渲染物体的UV与材质的UV即可进行比对。

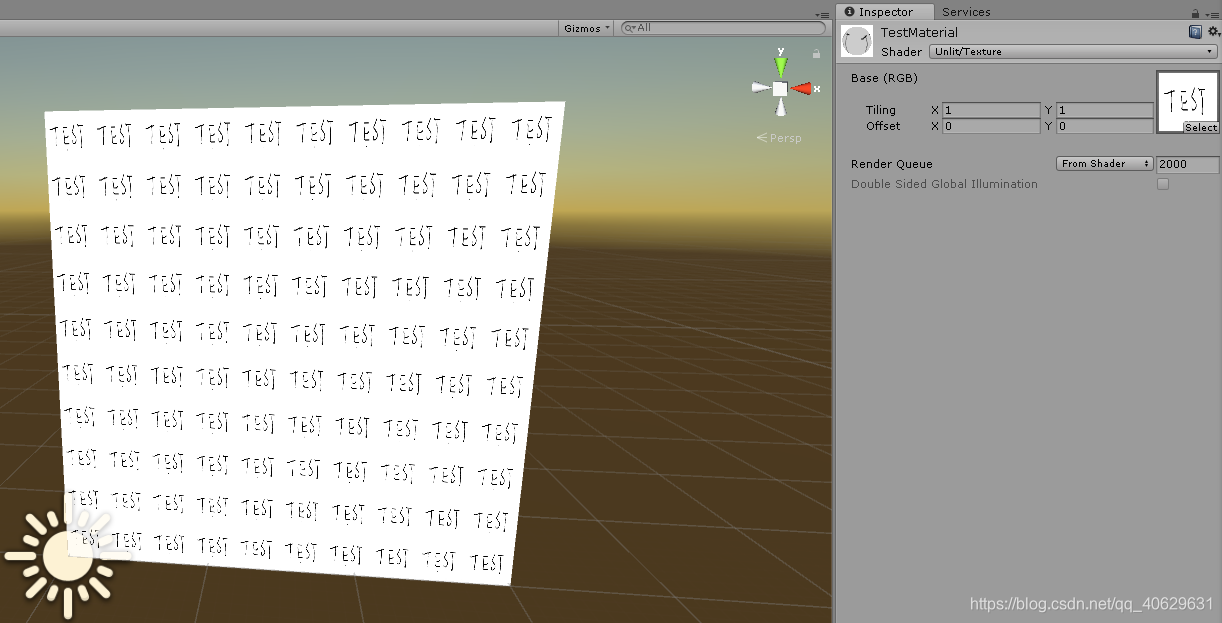

   此时我们即可利用这一点，设置一个标准单位，此处拿米距离，需要渲染的物体UV都设置为10，代表十米，材质UV设置为1，代表一米，那么则需要一百个去覆盖（渲染）。
   此时并没有改变material（材质）shader中的Tiling，而是unity编辑器自动进行匹配。
   代码如下：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MeshUvTest : MonoBehaviour {
    private List<Vector3> points = new List<Vector3>();
    void Start () {
        points.Add(new Vector3(0, 0, 0));
        points.Add(new Vector3(0, 3, 0));
        points.Add(new Vector3(3, 3, 0));
        points.Add(new Vector3(3, 0, 0));
        MeshDrawQuad();
    }
    void MeshDrawQuad()
    {
        //新建一个Mesh
        Mesh quadMesh = new Mesh();
        //把顶点的集合赋值给Mesh的顶点组
        quadMesh.vertices = points.ToArray();
        //设置quad顶点数量，画quad相当于画两个三角形
        int[] quadPoints = new int[6];
        quadPoints[0] = 0;
        quadPoints[1] = 1;
        quadPoints[2] = 3;
        quadPoints[3] = 3;
        quadPoints[4] = 1;
        quadPoints[5] = 2;
        //把Quad的数量（顺序）给Mesh的三角计数
        quadMesh.triangles = quadPoints;
        //添加uv的参数设置
        Vector2[] uvs = new Vector2[points.Count];
        uvs[0] = new Vector2(0, 0);
        uvs[1] = new Vector2(0, 10);
        uvs[2] = new Vector2(10, 10);
        uvs[3] = new Vector2(10, 0);
        //把uvs信息赋值给QuadMesh.uv
        quadMesh.uv = uvs;
        GetComponent<MeshRenderer>().material.SetTextureScale("_MainTex", new Vector2(1, 1));
        //设置quad的相关参数
        quadMesh.RecalculateBounds();
        quadMesh.RecalculateNormals();
        quadMesh.RecalculateTangents();
        //把设置Quad的相关参数的Mesh赋值给MeshFilter组件
        GetComponent<MeshFilter>().mesh = quadMesh;

    }
}

到此即可完成上司交给我的要求。
关于画图的逻辑与UV的逻辑此处暂不讨论，刚入职对这些也不懂，暂时是和画图中XY的值设置为一样。
[Demo小案例] (https://download.csdn.net/download/qq_40629631/12308330)
ps：这里是刚入职的U3D萌新一只，日常中遇到问题记录一下解决方法，上述内容全是个人实践总结的经验，拿出来和大家分享一下，不一定对。如果有错还请多多指教。
